Самодельная бетономешалка или делаем раствор играючи. Как сделать бетономешалку своими руками — наглядные инструкции и чертежи Маленькая бетономешалка своими руками

Трудно даже представить себе какую бы то ни было стройку без технологических процессов с использованием цементных растворов. А для владельцев собственного загородного дома, с их постоянным состоянием «перманентного» ремонта и благоустройства территории, бетонирование вообще является очень востребованной операцией – то дорожки садовые залить надо, то фундамент под беседку, то подновить отмостки, то поставить забор… Словом, буквально на каждом шагу требуется изготовление бетона — разница лишь в масштабности мероприятия.

Многие индивидуальные строители предпочитают не морочатся с самостоятельным замешиванием раствора — этого можно избежать, если неподалеку есть завод ЖБИ или иное предприятие, предоставляющее услуги по изготовлению бетона и по его доставке к месту проведения работ. Но, во-первых, это стоит немалых денег. Во-вторых, не везде такая возможность присутствует. И, в-третьих, далеко не всегда есть смысл пр ибегать к таким услугам из соображений малой масштабности строительной или ремонтной задачи – это будет или просто смешно, или крайне нерентабельно. Проще – изготовить нужное количество раствора самостоятельно. Это, конечно, можно выполнить вручную, но лучше приобрести (взять в аренду) бетономешалку или же показать себя настоящим хозяином: на будущее сделать себе бетоносмеситель своими руками.

В статье будут рассмотрены несколько моделей самодельных бетономешалок – от самых простых до таких, которые уже мало чем отличаются от образцов, представленных в магазинах.

Краткий экскурс – какие бывают бетономешалки

По большому счету , приготовить можно и вовсе безо всяких приспособлений. Некоторым мастерам даже нравиться работать так, «по старинке», смешивая цеме нт с песком и с другими компонентами (при необходимости), а потом постепенно добавляя нужное количество воды. Используются для этого большие емкости с невысокими бортами, заводские или даже самодельные, сколоченные из досок и обшитые тонким металлом.

Перемешивание вручную — много ли так успеешь?

Кое-кто предпочитает и вовсе обходиться без емкостей , проводя приготовление раствора просто на подготовленной ровной площадке. Однако, в любом случае процедура перемешивания с помощью лопаты или мотыги сначала сухих компонентов, а потом с водой – это очень трудоемкий процесс, забирающий немало сил еще на предварительном этапе, до начала бетонирования. И если работы планируются довольно масштабные, то такой подход себя не оправдает.

Цены на бетоносмесители Вихрь

бетоносмеситель Вихрь

Строительные миксеры или насадки на дрель – они больше пойдут для сухих строительных смесей или композитных полимерных материалов. Песок с цементом для них – уже достаточно тяжелое «испытание», а если еще есть необходимость добавить гравий, щебенку или керамзит крупной фракции, то миксер или дрель можно смело отложить в сторону: мало того, что качественного, однородного замеса не добьешься , так еще и велик риск перегреть редуктор или электропривод прибора.

С такой задачей справляются бетономешалки (бетоносмесители), которые различаются не только размерами, емкостью и мощностью привода, но и принципом своего действия.

Принудительный принцип смешивания

Принудительный принцип – смешение компонентов раствора производится в неподвижной емкости . Осуществляется за счет круговых движений вала с лопастями, подключенного к механическому приводу. (Работу с помощью строительного миксера или дрели с насадкой также можно смело отнести к принудительному принципу замеса).

Компоновка установки может быть различной. Так, рабочий барабан может представлять собой вертикально расположенный цилиндр небольшой высоты, в котором на вертикальной оси вращаются лопасти-лопатки (как на рисунке выше).

Другой вариант – когда сама емкость расположена горизонтально, и вал с лопастями ориентирован тоже в горизонтальной плоскости. Ниже приведена принципиальная схема такого бетоносмесителя – как знать, возможно, кому-то она послужит прототипом для самостоятельного изготовления.

На чертеже цифрами обозначены:

1 – корпус барабана, в котором производится замес раствора.

2 – станина, на которой смонтированы все узлы агрегата.

3 – Электропривод. В данном случае, с такими размерами смесителя, оптимальным будет мощность порядка 5 ÷ 6 кВт.

4 – элементы контроля и управления: тумблеры включения, индикаторные лампы.

5 – Нижний люк (затвор) – для выгрузки готового раствора в подставленную снизу емкость .

6 – рычаг для открытия затвора.

7 – предохранительная решетка , устанавливаемая на время замеса.

8 – редуктор передачи вращения с электропривода на рабочий вал.

9 – защитный кожух ременной передачи.

10 – предохранительная муфта.

11 – рабочий вал с установленными на нем лопатками для перемешивания раствора.

Выгрузку готового раствора можно организовать и по иному принципу – рабочий барабан крепится на станине не жестко , а шарнирно. При замесе бетона от застопорен в рабочем положении. А для того, чтобы извлечь готовый раствор, емкость снимается со стопора , и с помощью специального рычага проворачивается в цапфах подвески. Раствор при этом выгружается в подставленную емкость через верхний люк загрузки.

Другая схема — несколько попроще, с рычагом для опрокидывания емкости

Бетоносмесители принудительного действия позволяют достичь очень высоких показателей однородности раствора. Их активно используют в промышленных условиях, в строительстве, в частной практике. Однако, не лишены они и достаточно существенных недостатков:

• В рабочей емкости нередко не получается избежать создания «мертвых зон» — вдоль стенок, особенно, по углам. Непросто подогнать лопасти с минимальным зазором к внутренним стенкам цилиндра, тем более что в таких условиях происходит постоянный повышенной износ трущихся деталей.
• Конструкционная сложность – необходима надежная герметичная защита узлов в ращения (подшипниковых блоков) на рабочем валу от агрессивного воздействия цементного раствора.
• Приготовить в такой бетономешалке раствор с наполнителем средней или крупной фракции – практически невозможно. Но зато для штукатурно-отделочных работ, с использованием готовых строительных смесей – это самый оптимальный вариант.

Гравитационное смешивание

Гравитационный принцип перемешивания – компоненты раствора перемешиваются под действием силы собственной тяжести. Наглядный пример – поместите в стеклянную банку два различных продукта, например, крупу двух видов, закройте крышкой и начните вращать — начнется перемешивание.

Понятно, что такой подход в «чистом» виде не обеспечивает качественного приготовления раствора, или же потребует слишком много времени для достижения приемлемой консистенции. В промышленных условиях подобный способ не применяется, но для домашних нужд небольшой простейший бетоносмеситель изготовить можно.

На чертеже показан бидон – он удобен с точки зрения плотного закрывания крышки. Но, в принципе, может использоваться практически любая емкость , если хозяин хорошо продумает вопрос ее надежного закрытия на время перемешивания раствора.

Ось вращения можно закрепить снаружи емкости – не придется в этом случае обеспечивать герметизацию узла проходе ее через стенку. Но все же лучше ее сделать сквозной – такое искусственное препятствие при гравитационном перемешивании раствора несколько повысит его качество.

В интернете можно встретить немало интересных решений по изготовлению таких простейших бетономешалок из подручных средств. Очень часто в ход идут старые железные бочки. Изготовить подставку – наверное, ни у одного хорошего домашнего мастера особых трудностей не возникнет.

Самое сложное, наверное – опять же, продумать вопрос плотно прилегающего люка, который в открытом состоянии позволит провести загрузку компонентов смеси и заливку воды, а в закрытом, при перемешивании, не допустит вытекания жидкого раствора. Подходы здесь могут быть разными, но чаще всего применяют дверцу на приваренных петлях, проем для которой по периметру уплотнен резиной.

Некоторые креативные мастера несколько усложняют конструкцию, в целях улучшения качества перемешивания бетона. Так, например, для увеличения амплитуды перепадов по высоте, бочку можно расположить не по «правильной» оси цилиндра, а по диагонали.

Вращать такую бетономешалку, конечно, несколько сложнее, но зато и однородность перемешивания раствора будет достигаться быстрее.

Комбинированный принцип

Итак, выше упоминалось, что гравитационный принцип перемешивания в своем «чистом виде» не отличается производительностью и высоким качеством замеса. Наверняка послышаться возражения – ведь считается, и во многих источниках утверждается, что большинство привычных бетономешалок с расположенным под углом вращающимся барабаном используют именно гравитационный принцип. С этим можно согласиться, но только сделав одно очень важное замечание.

В таких смесительных устройствах обязательно на внутренней поверхности рабочего барабана жестко закреплены лопасти. Их конфигурация и размер продуманы конструкторами. При вращении эти лопасти перемещаются относительно стремящегося вниз под своей тяжестью раствора. Таким образом, в данном случае уместнее будет говорить о совмещении двух принципов – и гравитационного, и принудительного. И действительно, именно так устроено подавляющее большинство аппаратов для приготовления .

Преимуществ ср азу несколько:

• Не требуется никакой герметизации, ни самого барабана (он постоянно открыт сверху), ни узла вращения (так как никакого контакта с раствором здесь не предполагается).
• Износ деталей – значительно меньше.
• Подобные бетономешалки просты и надежны в эксплуатации, легки в обслуживании.
• Практически нет никаких ограничений на компонентный состав раствора – можно применять щебенку , гравий, керамзит и т.п .

Изготовление бетономешалки именно такого типа будет рассмотрено подробнее.

Кстати, вернемся на минуту снова к тем простеньким бетономешалкам-бочкам, о которых говорилось выше. Если проявить чуточку смекалки, то их тоже очень несложно модернизировать, резко улучшив и их производительность, и качество перемешанного раствора. Для этого достаточно на внутренней их поверхности тоже утроить лопасти или какие-либо иные искусственные препятствия.

Один из вариантов – показан на схеме. В данном случае применена гребенка , которую несложно сварить из уголка и обрезком арматурного прута. Две таких гребенки сразу переведут бетоносмеситель из разряда гравитационных в «семейство» более совершенных , комбинированных.

Вибрационное смешивание компонентов раствора

Не так часто, но все же некоторые энтузиасты стараются применить принцип перемешивания бетонного раствора с помощью вибрации. В промышленных условиях подобные установки дают отменные результаты, применяются для изготовления особо точных железобетонных деталей с высочайшими эксплуатационными характеристиками.

А в домашних условиях мастера пытаются в качестве привода использовать мощный (главное, чтобы его вибрационное действие было независимым, не требовало прижатия патрона к преграде).

Получается примерно такая схема:

1 – корпус ёмкости, в которой производится смешивание компонентов раствора. Предпочтение отдают круглым, не слишком большим по радиусу, но высоким бадьям (бочкам ).

2 – к корпусу жестко крепится кронштейн, в котором размещается генератор виброимпульсов , в нашем случае – перфоратор (поз. 3).

Мощность перфоратора должна быть как минимум 1,3 – 1,5 кВт. Даже это не даст гарантии успеха, а при меньшем усилии привода – не стоит и пробовать.

В патрон перфоратора вставлен длинный шток (поз. 4), которые связан с вибратором (поз. 6). Этот шток должен быть такой длины, чтобы тарельчатый вибратор находился по высоте примерно в центре слоя приготавливаемого раствора (поз. 5).

Вроде бы – все несложно, но далеко не всегда подобная схема показывает хорошие результаты. Ошибки, чаще всего, кроются в пренебрежении мелкими, казалось бы, нюансами:

• Плоский вибратор работать попросту не станет. Необходима форма, которая будет распространять колебания в плотной среде от центральной точки почти сферически к периферии. Должно быть нечто веретенообразное, похожее на две тарелки, соединенные вместе днищами наружу. В принципе, это одно из решений – две металлические тарелки, посаженные на ось.
• Диаметр вибратора зависит от мощности привода. При расчетах можно исходить их примерной пропорции: 150 ÷ 200 мм на 1 кВт мощности перфоратора. Так, если мы берем перфоратор в 1,5 кВт, то готовим «тарелки» от 225 до 300 мм в диаметре.
• Диаметр самого цилиндра должен быть таким , чтобы от наружного края вибратора, размещенного точно по центру, до стенки емкости было расстояние, примерное равное радиусу тарелки.
• Для создания вибрационных волн, способных справиться с перемешиванием цементно-песчаной смеси, уровень раствора над и под вибратором должны обязательно быть примерно равными диаметру «тарелок».

Вибрационное замешивание бетонных смесей дает отменное качество раствора. Процесс очень легко отслеживается визуально – от активного шевеления, перемещения, пузырения – до ровной, идущей рябью поверхности (готовый раствор). Но, согласитесь, что для этого нужно соблюсти уж очень много специфических «капризов». И еще – «тяжелые » растворы с гравием или щебенкой таким способом приготовить тоже проблематично. Так что широкого применения среди частников подобный метод не находит – проще изготовить бетономешалку по «классической» схеме.

Самостоятельное изготовление «классической» бетономешалки

Необходимо сразу предупредить «горячие головы» — браться за изготовление подобной бетономешалки можно не каждому. Хотя во многих статьях звучит «бравурный мотив», что это и проще, и дешевле, чем купить готовую, верить все же не стоит.

— Во-первых, не стоит приступать к такой работе, если хозяин знает об искусстве сварки только понаслышке или же делает на этом поприще .

— Во-вторых, работа окажется рентабельной, если в большинство комплектующих для изготовления бетономешалки удастся найти среди ненужных вещей в собственном хозяйстве, у соседей или даже на свалке.

— В-третьих, имеющийся опыт конструирования, производства слесарных, сварочных, электротехнических работ и имеющиеся недорогие или вообще – дармовые материалы, должны быть помножены на выраженное желание сделать бетономешалку самостоятельно. Есть достаточно многочисленная категория людей, которой не терпится попробовать все исполнить своими руками – это задача именно для них. Если же приступать к работе без выполнения таких условий, просто лелея эфемерную надежду что-нибудь сэкономить – то лучше и не приступать. Время и материалы будут потрачены впустую, и гораздо дешевле и проще станет приобрести небольшую и недорогую бетономешалку – благо, выбор достаточно большой.

Общая схема бетономешалок — примерно одинакова

Если рассмотреть практически любую из подобных бетономешалок, то всегда явно выделяются три основных конструктивных узла:

• Сама емкость (бадья), в которой происходит перемешивание раствора, со всеми находящимися в ней дополнительными микширующими приспособлениями.
• Рама (станина, каркас), которая служит для размещения на ней смесительной бадьи, электрического или ручного привода, элементов управления и, при необходимости, средств перемещения. Рама должна обеспечивать подвижное шарнирное крепление емкости , степень ее свободы как вокруг собственной оси, так и относительно горизонта с различными углами наклона. Сама конструкция может быть стационарной, или же может иметь колесный ход д ля перемещения по строительной площадке.
• Привод – механизм, обеспечивающий вращение емкости смесителя вокруг своей оси. В большинстве случаев применяется электрический привод. Для небольших бетономешалок может оказаться вполне достаточно ручного привода. Можно (нечасто) встретить варианты установки двигателей внутреннего сгорания (бензиновых или дизельных) – бетономешалка тогда не будет зависима от источника электропитания. Любой привод передаёт вращательный момент с нужным для технологии замеса количеством оборотов через редуктор (ограничений нет – мастера используют любые виды передач – зубчатые , ременные , червячные и т.п .).

Теперь рассмотрим изготовление всех этих узлов по отдельности.

Смесительная бадья

При изготовлении смесительной емкости исходят из того, что она обычно в процессе работы заполняется максимально на 30 – 40% от своего общего объема .Обычно эти бадьи делают объёмом от 100 до 200 литров. Если превысить эти границы, то трудно будет самостоятельно создать надёжную устойчивую раму и снабдить самодельную бетономешалку столь мощным приводом. При малых же объемах бака и сборка, и эксплуатация бетономешалки часто становятся просто нерентабельными.

Цены на бетоносмесители Энкор

бетоносмеситель Энкор

Самый простой способ, конечно – найти готовую емкость , которая подойдет по объему и габаритам в качестве основного смесителя. Сразу же напрашивается все та же металлическая бочка.

Самый простой подход — опять же металлическая бочка

Такой вариант вп олне возможен, однако для хорошей бетономешалки цилиндрическая форма бадьи не является оптимальной. Немало неразмешанного раствора может остаться по углам вокруг дна, а сверху не исключено выплескивание раствора наружу при перемешивании.

Сделать плавный переход д на к стенкам – задача очень непростая, а вот придать бочке грушевидную форму сможет, наверное, любой мастер. Сверху делаются треугольные вырезы, а затем оставшиеся «лепестки» свариваются так, чтобы получилось равномерное заужение .

Усовершенствованная бочка — в верхней части сделано заужение

Интересное решение нашел умелец, который решил приспособить пластиковую бочку. А почему бы нет?Плавные изгибы формы – то, что требуется для емкости бетономешалки. Прикрепить к ее внутренней поверхности лопасти, а снаружи снизу – ось с механизмом передачи вращения вполне можно не сваркой, а винтовыми соединениями. Зато какой огромный выигрыш по массе самого устройства!

Оригинальный подход — пластиковая бочка

В итоге конструктор этой модели даже обошелся не стальной рамой, а мобильным деревянным основанием – тележкой на колесном ходу.

Высота стандартной бочки для применения ее в качестве емкости бетономешалки – все же великовата, усложняет центровку всего агрегата. Обратите внимание, что в таких случаях обычно для стабилизации используют опорные ролики – высокая бадья как бы катится по ним, упираясь в верхней своей части.

Если нет никакой подходящей емкости , но в наличии листовой металл, толщиной 2 ÷ 3 мм, то можно попробовать свои силы в самостоятельном изготовлении емкости , с приданием ей всех необходимых форм.

Чтобы не быть голословным, для тех хозяев , кто считает себя мастером в сварочных работах, можно предложить интересный чертеж изготовления «классической» бетономешалки с каплевидной бадьей .

Общие габариты емкости , без узла соединения с редуктором – 400 ÷ 500 мм. Казалось бы – немного, компактно, но даже только в цилиндрической части помещается порядка 30 литров раствора – вполне приемлемый показатель для бытовой бетономешалки.

1 – автомобильная колесная ступица. Можно эту деталь изготовить и самостоятельно, но все же проще воспользоваться готовой.

2 – днище бадьи. Вырезается из стального листа, желательно толщиной 5 мм. На рисунке ниже эта позиция показана отдельно в увеличенном виде. Отверстия (8 шт , диаметром 6,5 мм) должны точно совпадать с отверстиями на ступице (поз. 1 ).

3 – цилиндрическая часть бадьи (обечайка) сваривается из согнутой в кольцо стальной полосы, толщиной 2 мм, размерами 150 × 1580 мм. Все сварные швы при сборке бадьи выполняются сплошными, герметичными. Целесообразно усилить обечайку еще сверху металлическим бандажом (лентой ).

4 — конусная часть бадьи сваривается из четырех одинаковых деталей. Их размеры, в том числе и радиусы кривизны в верхней и нижней части — на рисунке.

5 – по верхнему обрезу край бадьи развальцовывается наружу, и по окружности приваривается стальной прут диаметром 10 мм (хорошо показано на схеме – узел А ).

6 – внутри бадьи привариваются «лопасти» — рассекатели раствора. В данном случае будет вполне достаточно показанной на схеме конструкции, выполненной из арматурного прута диаметром 16 мм. Таких рассекателей изготавливают 3 пары и приваривают их равномерно по окружности, через 120°. Они, кстати, должны придать бадье еще и дополнительную прочность. В каждой паре – один прямой рассекатель, идущий от дна в горловине, и один – изогнутый под прямым углом.

Нижний узел (Б ), куда входят в том числе и уже упоминавшиеся ступица и днище, лучше показан на отдельном, увеличенном чертеже.

7 – болты, соединяющие ступицу с днищем. Гайки расположены снаружи. Между деталями расположена прокладка из резины минимум 2 ÷ 3 мм (поз. 11 ).

8 – винт с шайбой, который крепит ступицу на выходном вале редуктора (поз. 9 ). От проворачивания на валу ступицу предохраняет шпонка (поз. 10 ).

Нижний соединительный блок (Б ) готовится, примеряется, но монтируется только после сборки станины и установки на нее привода и редуктора. В принципе, это будет одной из завершающих операций – на уже смонтированный к редуктору узел Б будет «сажаться » на винты бетоносмесительная емкость .

Все сварные швы должны быть очищены от окалины и тщательно проверены, чтобы соблюдалась полная непротекаемость бадьи.

Видео: самодельная бетономешалка с бадьей , сваренной из стального листа

Рама бетономешалки

В изготовлении рам или тележек для бетономешалок также вполне приветствуется изобретательность мастеров, которые могут приспособить под эту конструкцию ненужные в хозяйстве металлические детали и колеса .

Рамы могут иметь колёсный ход – то есть их несложно будет перевозить в нужное место. Можно сделать и стационарную, неподвижную раму – она проще в изготовлении, а в условиях загородного участка обычно какие-либо бо льшие перемещения бетономешалки и не планируются.

Могут рамы различаться и по степени свободы, предоставляемой смесительной бадье. Так, емкость может быть установлена шарнирно, с изменением по мере необходимости угла наклона ее оси к горизонту – для растворов различной степени «тяжести», для вываливания готового бетона, для промывки емкости и т.п .

Более простой вариант – когда бадья на раме всегда занимает одно положение, а для выгрузки раствора вперед наклоняется вся бетономешалка – по типу тачки (как показано на одном из рисунков выше) или детских качалок на дугообразных полозьях.

Видео: самодельная бетономешалка с рамой качельного типа

Однако, продолжим рассмотрение чертежа бетономешалки, изготовление смесительной бадьи которой было описано выше. Вполне можно пойти и по этому пути. Чертеж , для удобства восприятия и для большей ясности в размерах и компоновке деталей, представлен в двух проекциях.

Бетономешалка — фронтальная проекция

Собрать такую раму из обычных и профильных труб и обрезков листового металла – для опытного слесаря – сварщика вовсе не будет чем-то чрезвычайно сложным. А между тем эта конструкция хорошо проверена – она не тяжелая , но зато обеспечивает надежную устойчивость бетономешалки в транспортном и рабочем положении, обеспечивает максимальную простоту эксплуатации.

Она же — вид сбоку

1 – это та самая бадья, которая описывалась в прошлом разделе статьи.

2 – рукоятка-рычаг для установки бадьи в нужном положении и для ее опрокидывания при разгрузке. Для рычага можно применить стальную трубу ½ дюйма (½ʺ).

3 – косынка, вырезанная из стали 3 мм (s 3), обеспечивает надежное крепление рычага к поворотному подрамнику (поз. 18 ).

4 – металлические колеса Ø 350 мм. Обычно их берут от списанной сельскохозяйственной техники.

5 – упорные ножки с подпятниками, для устойчивой установки бетономешалки в рабочем положении. Изготавливаются из трубы ½ʺ (сами стойки) и стали s3 (подпятники).

6 – поперечная балка рамы бетономешалки. Применяется профильная труба сечением 60 × 20 мм.

8 – наклонная балка (труба 60 × 20 мм), а для ее жесткости – подкос (поз. 7 ) связанный с поперечной балкой. Для подкоса — труба ½ʺ.

9 – панель, к которой будут крепиться элементы управления электроприводом. Панель вырезается их стали s3.

11 – колесная ось. Изготавливается из металлического круга Ø16 мм – по размеру посадочного отверстия имеющихся колес.

12 – продольная балка станины бетономешалки. Профильная труба 60 × 20 мм.

13 – вертикальная стойка. Профильная труба 60 × 20 мм.

14 – проушина шарнирного крепления поворотного подрамника. Изготавливаются две детали, из стали s5.

15 – передаточный редуктор. В данном варианте – готовый узел в сборе, червячного типа , с передаточным соотношением i = 17.

16 – предохранительная муфта на валу электропривода.

17 – . Конкретно в данной модели бетономешалки разработчиком был применен трехфазный привод (380 В ), номинальной мощностью 1 кВт, скоростью вращения – 950 оборотов в минуту.

18 – качающийся подрамник, на котором крепится и электропривод с редуктором, и сама смесительная бадья. Выполняется из следующих деталей: два лонжерона из трубы ¾ʺ, четыре поперечины – из уголка 35 × 35 мм.

19 , 20 и 21 – элементы управления электроприводом: пускающая кнопка, конденсаторная коробка и шнур питания с трехфазной розеткой соответственно.

Теперь – несколько крупнее узел А , который обеспечивает установку и фиксацию смесительной бадьи в нужном положении.

На подрамнике (поз . 18 ) приварено ушко (поз . 22 ), а на на клонной стойке (поз . 8 ) – сектор (поз . 10 ). И ушко, и сектор можно выполнить из стали s3. Выбранное положение фиксируется штырем (поз. 23 ), а чтобы он не терялся, его рекомендовано подвесить на цепочке.

Количество зафиксированных положений на секторе может быть разным. Однако, обычно хватает т рех :

– под углом 50 ° к горизонту – для замешивания тяжелых бетонных растворов;

– под углом 30 ° — для приготовления легких растворов (например, кладочных);

– горизонтально – для осуществления промывки бадьи.

После сборки рамы все сварные швы отбивают от шлака, детали должны быть очищены от очагов коррозии. Затем рекомендуется покрыть конструкцию качественной краской по металлу. Трущиеся узлы рамы (подвеска подрамника в проушинах рамы, колесные оси) обильно промазываются обычной шарнирной консистентной смазкой.

В рассматриваемом варианте – к подрамнику крепится привод и блок редуктора (так, чтобы была соблюдена точная соосность). После проверки работоспособности (пробного пуска), можно окончательно собрать бетономешалку, посадив на место и зафиксировав болтами смесительную бадью.

Несколько слов о приводе

В рассматриваемом примере были использованы уже рекомендованные разработчиком модели электродвигатель и редуктор. Однако, в практике самостоятельного изготовления бетономешалок очень распространенной бывает ситуация, когда мастер «на ходу» подбирает привод из того что есть в наличии и придумывает способ передачи крутящего момента на смесительную емкость .

Принято рассчитывать требуемую мощность электропривода, исходя из соотношения 20 Вт на литр р аствора при схеме с наклонной бадьей . (При горизонтальном расположении, например, в моделях с бочкой на горизонтальной оси – будет достаточно 15 Вт/л). Про это соотношение не стоит забывать, чтобы не перегрузить привод. Например, если двигатель в нашем случае имеет мощность 1 кВт, то больше 50 литров раствора замешивать не стоит, независимо от размеров самой бадьи.

Таким образом, часто и саму бадью начинают изготавливать, отталкиваясь от параметров привода, который планируется поставить на бетономешалку.

Скорость вращения бадьи-миксера тоже должна укладываться в определенные рамки . Так, считается оптимальным от 30 до 50 оборотов в минуту. Делать скорость меньше – намеренно затягивать процесс изготовления раствора. А если скорость слишком велика, то начнется разбрызгивание раствора.

Найти готовый редуктор, который отвечал бы требованиям и по габаритам, и по передаточному числу – получается не всегда. Поэтому многие мастера находят собственные, порой – весьма оригинальные способы передачи вращательного момента с обеспечением нужной угловой скорости. В том варианте, который был рассмотрен, миксер посажен непосредственно на ведомую ось редуктора. Однако, часто бадья устанавливается на свободную ось, а вращательный момент пер едается на нее зубчатой, ременной , цепной передачей. Для примера – несколько оригинальных решений:

Вместо шкивов — велосипедные колеса

Самодельный редуктор — привод от старой стиральной машины передает вращение ременными передачами через шкивы их шестерёнок и старых велосипедных колес .

Простейшая рама с самодельным редуктором

Неподвижная рама для бетономешалки с самодельным редуктором.

Самодельный редуктор, в котором совмещены ременная и две цепных передачи. Опять не обошлось без велосипедных деталей.

Небольшая по размерам бетономешалка, вращение на бадью которой передается непосредственно через ременную передачу. Шкив конструктивно размещен на самой смесительной емкости .

Очень часто применяются ненужные в гараже автомобильные детали. Популярное решение – использования маховика с зубчатой венечной шестерней. К ней, кстати, очень несложно найти в пару ведущую шестеренку – от бендикса стартера автомобиля, так как они «созданы друг для друга ».

Маховик может быть полностью, в сборе приварен к днищу бадьи.

Другой вариант, когда использована только венечная шестерня. Наверно, не нужно говорить, что в этом случае чрезвычайно важным моментом будет очень тщательная ее центровка.

Одним словом , у запасливого хозяина очень часто могут найтись детали для собственного оригинального решения вопроса изготовления нужного редуктора. Возможно, показанные варианты станут для кого-то хорошей подсказкой.

Видео: еще один вариант конструкции бетономешалки

Цены на бетоносмесители Строймаш

бетоносмеситель Строймаш

Если все получилось, то хозяина можно поздравить с удачным обретение хорошего «помощника». Но вот чтобы бетономешалка прослужила подольше и не стала причиной каких-либо чрезвычайных происшествий, нужно придерживаться определенных правил:

• Как и любое оборудование, связанное с потреблением электроэнергии, бетономешалка требует соблюдений правил электробезопасности. А в данном случае этот вопрос стоит еще острее, так как эксплуатация всегда проводится в условиях повышенной влажности и высокой вероятностью разбрызгивания воды. То есть, все кабели и контактные соединения должны иметь надежнейшую изоляцию, полностью исключающую поражение током или короткое замыкание.
• Работа бетономешалки всегда сопряжена с высокими уровнями вибрации. Это приводит к ослаблению резьбовых соединений, а значит , нужно регулярно проводить их проверку и подтяжку. При этом не следует забывать контролировать сохранность и других узлов и деталей, сварных швов и т.п .
• Перед началом работ нужно убедиться в надёжности установки бетономешалки. На должна плотно опираться на все свои штатные подставки. Если конструкция передвижная, то под колеса ставятся противооткатные упоры (клинья).
• Никогда, ни при каких обстоятельствах не льзя оставлять работающую бетономешалку без присмотра. Нельзя допускать к ней любопытных, и тем более – детей.
• При работе лучше пользоваться средствами защиты кожи и глаз – так как цемент достаточно агрессивно действует на ткани и слизистые.
• Проверять качество получаемого раствора лопатой или палкой во время работы бетономешалки – верх неблагоразумия! Очень часто такие действия заканчиваются серьезной травмой рук или лица.

И в заключение статьи – доказательство того, что пределов креативности при создании самодельной техники – нет.

Видео: самодельная бетономешалка на базе старого трактора Т-16

Любой бетоносмеситель (включая миксер на базе автомобиля «Камаз») предназначен для оптимизации, облегчения и ускорения рабочего процесса на строительной площадке. Иногда бывает целесообразнее заказать «Камаз» с готовым раствором. В каких-то случаях вы можете приготовить бетон вручную. Но даже если объемы необходимого вам раствора невелики, и у вас достаточно сил для перемешивания смеси в корыте с помощью лопаты, наш вам добрый совет – купите бетономешалку или возьмите ее на прокат. Устройство бетономешалки зависит от предполагаемой нагрузки, времени беспрерывной работы и количества раствора.

Классификация бетономешалок

Все устройства, предназначенные для приготовления и перемешивания бетонного раствора, по принципу их действия можно разделить на два основных вида:

• гравитационные;
• принудительного типа.

Принцип работы бетономешалки гравитационного типа основан на вращении барабана, на стенках которого жестко закреплены лопатки-рассекатели. При вращении барабана лопатки подхватывают смесь и поднимают ее вверх, не давая скользить по поверхности емкости; под силой тяжести составляющие падают вниз и снова поднимаются вверх лопастями. Тщательное перемешивание раствора осуществляется за счет многократного повторения процесса.

Как работает бетономешалка принудительного типа: емкость для замешивания раствора неподвижна, а перемешивание раствора происходит за счет вращения лопастей, закрепленных на оси внутри барабана. Но такие устройства потребляют большое количество энергии (например, стандартная 250 литровая бетономешалка имеет двигатель мощностью около 5500 Вт), что делает их использование на приусадебных участках проблематичным. Поэтому эти бетономешалки считаются профессиональными и редко применяются для бытовых нужд. К тому же и цена их гораздо выше, чем у гравитационных.

Бетономешалки гравитационного типа с емкостью бака от 100 до 200 литров позволяют получить за один замес от 60 до 120 литров готового раствора. Они довольно просты и удобны в применении, поэтому и пользуются большой популярностью.

Существует два вида привода вращения барабана у гравитационных моделей:

• венечный;
• редукторный.

У первого типа вращение от двигателя к барабану передается через ведущую шестерню и зубчатый венец, который расположен по всей окружности емкости снаружи. К недостаткам такого привода относится изнашивание незащищенного от внешних воздействий зубцов венца, однако замена этого элемента конструкции не составляет большой трудности.

Редукторные бетономешалки гравитационного типа считаются более надежными, так как все элементы привода находятся внутри защитного кожуха. Однако при выходе из строя самого редуктора приходится заменять этот элемент полностью, что ведет к финансовым затратам. Сами модели с редуктором стоят на 30-40 % дороже аналогичных бетономешалок с венечным приводом (при одинаковой производительности).

Конструкция гравитационной бетономешалки с венечным приводом барабана

Рассмотрим более подробно устройство гравитационной бетономешалки с венечным приводом, который осуществляет вращение барабана с помощью электро, бензинового или дизельного двигателя. Из перечисленных, самым распространенным видом является электрический двигатель, работающий от сети 220 В. В том случае, когда требуется полная автономность работы бетономешалки (например, когда еще не подведены сети для подачи электричества), применяются модели с двигателями внутреннего сгорания.

Основной частью бетономешалки является барабан. На его стенках закреплены лопасти. К нижней части барабана крепится ось, которая через подшипник устанавливается на траверсе. По всей окружности барабана в центральной части закреплен венец (опоясывающая круглая зубчатая шестерня), посредством которой барабану и будет передаваться вращение от двигателя.

Траверса с закрепленным на ней барабаном фиксируется к опорной раме (через втулки и подшипники качения). С одной стороны рамы расположен механизм опрокидывания емкости с фиксатором для создания необходимого рабочего угла и возможности выгрузки готового раствора. С другой стороны прикреплен блок электродвигателя и рабочая шестерня.

Вращение от двигателя передается на рабочую шестеренку (как правило, с помощью ременной передачи), которая находится в зацеплении с зубчатым венцом барабана. Таким образом, вращение шестерни приводит в движение барабан и происходит перемешивание раствора.

Принципиальная электрическая схема бытовой бетономешалки довольно проста и состоит из:

• электродвигателя;
• пускового конденсатора;
• переключателя «пуск-стоп»;
• автомата защиты от короткого замыкания и перегрузок (у некоторых моделей совмещен с переключателем).

Подробно электрическая часть бетономешалки представлена на видео:

У многих моделей рама комплектуется 2-мя (иногда 4-мя) колесами, что значительно облегчает перемещение устройства по участку.

Отличием бетономешалок с редукторным приводом является то, что к нижней части траверсы крепятся двигатель и редуктор. Вращение от двигателя через редуктор (понижающий частоту вращения двигателя и увеличивающий крутящий момент) передается на ось барабана. Во всем остальном конструкция рамы и опрокидывающего устройства не имеет отличий от моделей с венечным приводом.

Некоторые модели бетономешалок продаются в разобранном виде. Подробная инструкция для самостоятельной сборки входит в комплект поставки. Если у вас возникнут вопросы, смотрите видео:

Некоторые производители предлагают бетономешалки в виде готовых автомобильных прицепов. Это значительно упрощает их транспортировку и последующую эксплуатацию.

Основные технические характеристики

При выборе бетономешалки необходимо руководствоваться ее техническими характеристиками, к которым относятся:

• объем барабана (готовая смесь будет составлять от 40 до 60 % от этой величины);
• мощность, от которой зависит время непрерывной работы при максимальной нагрузке;
• вес, который необходимо учитывать для транспортировки и перемещения по строительному участку.

Объем барабана бетономешалок, предназначенных для индивидуального использования, как правило, варьируется в пределах от 100 до 200 литров. Модели больших объемов (250-300 литров) имеют значительные габариты и довольно внушительный вес (до 150-200 кг), что значительно усложняет их применение. Обычно хозяева собственного загородного жилья выбирают бетономешалки с объемом, не превышающим 150 литров (вес таких изделий находится в пределах до 70 кг). Мощность электродвигателя для таких устройств составляет 700-1000 Вт. Такая нагрузка вполне допустима даже для сетей дачных поселков (к примеру, обычный электрический утюг потребляет от 1000 до 1500 Вт).

Конечно для ускорения процесса крупномасштабных бетонных работ (например, заливки фундамента будущего дома) можно заказать «Камаз» (миксер), который доставит большое количество готового раствора. Однако для этого необходимо наличие подъездных путей.

В заключении

Имея в арсенале такой агрегат, как бетономешалку вы совершенно не зависите от возможностей той организации, которая осуществляет подачу автомобильной бетономешалки. Вы можете приготовить бетонный раствор в любой момент, когда в нем возникла необходимость. Тем более, что бетономешалка – вещь в хозяйстве необходимая.

При ограниченном бюджете покупать оборудование, которое понадобится только на одно строительство, нерентабельно. Если же фирмы, предлагающие аренду инструмента, еще не открылись по соседству, изготовленная бетономешалка своими руками станет отличным способом сэкономить! Если же подойти к самодельному устройству с тщанием, оно прослужит не один год.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

• механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
• электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

• бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
• гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
• вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Чертежи и устройство простых бетономешалок

Если объемы строительства небольшие, можно обойтись простыми бетономешалками, создание которых не потребует серьезных трудовых и денежных затрат.

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Бетономешалка с ручным приводом из бочки

Понадобится собственно двухсотлитровая металлическая бочка, металлическая труба диаметром 2-3 см, фланцы, болгарка и сварочный аппарат:

1. В бочке прорезается загрузочное отверстие и два противоположных отверстия для трубы, которая и будет являться осью. Ось можно продевать как через центр бочки, так и по диагонали. Во втором случае смесь будет перемешиваться более качественно.



2. Изнутри бочки к стенкам приваривается 2-3 лопасти – чтобы смесь не приставала к стенкам и лучше перемешивалась. Лопасти должны проходить вдоль всей бочки, но не прилегать вплотную к стенкам – иначе в швах будет постоянно скапливаться раствор.



3. Продевается труба, ее концы привариваются и фиксируются фланцами.
4. Изготавливается стойка для бетономешалки. Ее высота должна быть такой, чтобы было удобно загружать ингредиенты смеси, не поднимая их слишком высоко, но и чтобы мешать не приходилось, согнувшись в три погибели. На опорах под ось нужно сделать уключины, которые позволят оси свободно крутиться. Можно использовать как полую трубку большего диаметра, так и подшипники.



5. Нужно обязательно предусмотреть широкое, прочное и устойчивое основание, связывающее ножки опор. Это предотвратит шатание бетономешалки в процессе работы.
6. К оси привариваются рычаги. Не стоит забывать, что они должны располагаться противоположно друг другу. Чем длиннее рычаг – тем легче сдвинуть бочку. Но слишком длинный рычаг не удобен в работе, так что следует держаться золотой середины.



7. Крышка загрузочного люка должна плотно закрываться – чтобы смесь не вытекала. Можно вырезать крышку большего размера из такой же бочки и по периметру проклеить плотной резиной. А можно использовать часть от этой же бочки, оставшуюся от вырезания загрузочного отверстия. Для этого надо просто приварить по краю сантиметровую металлическую полосу и тоже уплотнить ее резиной.

Похожая конструкция и у бетономешалки открытого типа. Только вместо подвижной бочки внутри крутятся лопасти, которые также приводятся в действие человеческими усилиями. Для ее изготовления понадобится собственно бочка, и трубы круглого и прямоугольного сечения. Бочка укладывается на бок, с нее срезается верх. Лучше оставить как можно больше бочки – чтобы удавалось замешивать большее количество бетона.

По бокам прорезаются отверстия для вала. Но, в отличие от гравитационной бетономешалки, лопасти навариваются на сам вал. Можно использовать любые детали, даже лопасти от комбайна!

Выгружается смесь также переворотом всей бочки.

Такие бетономешалки – очень бюджетный вариант, но требует постоянного участия двух работников. Если же приходится трудиться в одиночку, понадобится устройство с электродвигателем. Например, вариант открытого типа можно быстро усовершенствовать, подсоединив к ней двигатель.

Электроприводные «заводские» бетономешалки

Не обладая уверенными навыками сварщика, лучше не пытаться самому повторить заводские модели бетономешалок. Но при наличии опытного соседа можно изготовить отличную технику практически из ничего! При этом такая бетономешалка прослужит больше 10 лет, помогая в строительстве всему дачному поселку.

Самодельная гравитационная бетономешалка из металлолома

После этого придется поездить по пунктам приема вторсырья и авторазборкам в поисках нужных деталей:

• листы металла толщиной от 2,5 мм для стенок и 5 мм для дна груши;
• маховик от автомобиля, к примеру, от «Волги» или МАЗа, ступица и бендикс – для механизма вращения груши;
• подшипники для опрокидывания груши (можно обойтись системой «труба в трубу», обильно смазывая уключину);
• металлические трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

Когда все материалы собраны, можно приступать непосредственно к изготовлению бетономешалки:

1. Сгибаются и свариваются вместе элементы корпуса. Гнуть сталь можно кувалдой, даже если отдельные части не получатся идеально ровными, при сваривании вместе они примут нужную форму.



2. Пока груша не сварена вместе, к нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.



3. Свариваются вместе части груши. Сначала совмещаются центральная и нижняя части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части. Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.



4. Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. С помощью гвоздодера верх «выковыривается» также до упора и тоже приваривается.
5. Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.
6. Можно приступать к изготовлению посадочного места, обеспечивающего опрокидывание груши. Учитывая большой вес даже пустой емкости, нужно озаботиться высокой надежностью и прочностью рамы.



7. Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.



8. Изготавливается редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе рассчитываются так, чтобы получалось до 25 оборотов груши в минуту.



9. Чтобы крупные части смеси не попадали в механизм вращения, над венцом можно наварить полоску, но этот этап – необязателен.

В принципе, бетономешалка готова. По желанию ее можно покрасить – для защиты металла от коррозии, хотя в процессе эксплуатации она все равно приобретет классический серый цвет.

Бетономешалка принудительного типа из жестяной кастрюли

Если же ее нет, можно заказать кастрюлю диаметром 60 см и глубиной 50 см у знакомого жестянщика. После этого остается только приладить механизм, лопасти и сделать люк:

1. Размечается центр емкости – именно там и будет находиться вал. Вырезается люк для выгрузки смеси. Прямоугольный вырезать проще, но тогда вся смесь ломанется в тачку. Лучше сделать поворотный полукруглый люк.



2. Для этого по центру вырезанного полукруга приваривается стержень, на котором и будет поворачиваться люк. Чтобы смесь не вытекала, над срезом люка приваривается полоса, под которой и будет двигаться шторка.





3. В перевернутом состоянии, на установленный подшипник крепится двигатель с редуктором. Чтобы надежно зафиксировать двигатель и обеспечить нужное натяжение ремня, двигатель устанавливают на приваренные ко дну емкости рейки.



4. Для усиления каркаса емкости из стали толщиной 2 мм по верхнему краю обязательно приваривается обод из стального прута или трубы. Также можно сделать ребра жесткости по бокам и снизу емкости.



5. После того, как установлены колеса, опора и механизм вращения, всю конструкцию можно перевернуть. На вал крепятся лопасти и все фиксируется одним болтом – чтобы конструкция была легко разборной. Важно правильно продумать положение лопаток-лопастей – одна должна снимать раствор со стенок, вторая отделять его от дна, и еще несколько – перемешивать середину.





6. Можно обойтись конструкцией из лома и крестовины из водопроводного фланца. Если же лопасти сделать подвижными, их положение можно настраивать в зависимости от типа смеси.

Бетономешалка принудительного действия готова! В ней можно мешать практически любые смеси, делать их жидкими или плотными, добавлять щебень крупной и мелкой фракции. Такую же бетономешалку, но горизонтального типа, можно сделать, руководствуясь чертежом.

Наглядно процесс сборки бетономешалки из стальной бочки представлен на видео:

Это один из простейших способов сделать нобходимую строительную технику с минимумом затрат!

Бетономешалка, своими руками собранная, помогает экономить время и делает тяжелую работу легкой. Из статьи вы узнаете, из чего и как сделать этот агрегат самому.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать , облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество бетона.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).

Самодельная бетономешалка из бочки – преимущества и недостатки

Несомненным преимуществом в изготовлении бетономешалки своими руками будет существенная экономия денег на покупке заводской модели. К тому же, вы видели ту технику, что предлагает большинство продавцов? Даже если у вас есть лишних тысяч двадцать рублей, вам вряд ли захочется отдавать их за китайское изделие сомнительного качества. И потом, если могут китайцы, то чем вы хуже? Не боги горшки обжигают. Ваш агрегат послужит верой и правдой не только вам, но и вашим внукам.

Недостатком здесь будет, особенно если вы не технарь по образованию, отсутствие опыта в изготовлении подобных механизмов. Но если вы упорны и любите мастерить, то непременно справитесь. Благо, необходимые детали валяются буквально под ногами. Конечно, сами они к вам не придут. Вам придется порыться в гараже или даже на свалке в куче металлолома.

Но не пугайтесь так сильно. Для изготовления бетономешалки в домашних условиях вам понадобятся: емкость (в вашем случае старая бочка), в которой будет происходить процесс замешивания раствора, ось вращения, электродвигатель (если вы не собираетесь вращать барабан руками) и рама для основания, на которой это все будет крепиться. Как видите, все гениальное просто. А как подготовиться и какие инструменты понадобятся для воплощения вашей задумки, вы узнаете в следующем разделе данной статьи.

Подготовка и инструменты

Перед тем, как приступить к работе над бетономешалкой, нужно сделать чертеж или хотя бы набросок будущего проекта и подготовить рабочее пространство. Лучше всего для этого подойдет гараж или сарай. Главное, чтобы к нему было подведено электричество, потому что в деле вам понадобятся электроинструменты. Да и само занятие с металлом достаточно шумное и грязное. Согласитесь, что благоустроенная квартира, это не то место, где можно заниматься подобным творчеством.

Ну вот, чертеж готов, и место вы подготовили: убрали все, не относящееся к делу. Теперь посмотрим, что вам понадобится из инструментов. Сварочный аппарат, если вы не владеете этим ремеслом и будете собирать всю конструкцию на болтах – вам будет не нужен. Но без дрели вам точно не обойтись. Также вам будет необходим набор отверток и ножовка по металлу. И, конечно же, главная деталь будущей бетономешалки – двухсотлитровая бочка.

Будет замечательно, если дно емкости окажется несъемным. Иначе оно может просто отвалиться в процессе замешивания раствора. Раму можно сделать из металлического уголка. Он удобнее труб при соединении болтами. В качестве двигателя, задающего крутящий момент, можно установить бензиновый мотор или мотор от дрели-миксера. Главное, чтобы его мощность была не менее 1,3 кВт. И не забудьте продумать и установить внутри бочки лопатки для наиболее эффективного перемешивания компонентов.

Важно: верхняя крышка бочки должна иметь надежное крепление, иначе вы рискуете закидать весь участок бетоном.

Кроме того, еще на стадии разработки и подготовки подумайте, какой вы хотите видеть будущую бетономешалку – передвижную на колесах или стационарную. Тогда вам не придется в спешном порядке корректировать чертежи и вносить изменения в уже почти готовую конструкцию. Если у вас все готово, тогда можно уже приступать к самому интересному – к изготовлению бетономешалки своими руками.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

1. Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
2. Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.
3. Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
4. Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы . Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Самая важная часть всей машины – двигатель. Его необходимо надежно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.

Хоть вы и соберете сами аппарат, помогающий месить бетон, это не означает, что можно пренебрегать элементарными правилами безопасности. Да, они уже набили всем оскомину и тем не менее, статистика травматологии показывает, что далеко не все их соблюдают. Запомните их хорошенько, а лучше напишите яркой краской на своей бетономешалке:

• Ни при каких обстоятельствах не лезьте внутрь вращающейся бочки.
• Если вы собрали агрегат с электроприводом, следите за исправностью сетевого шнура.
• Не подпускайте маленьких детей даже к неработающей машине.
• Если вы сделали передвижную конструкцию, ставьте упор под колеса, прежде чем начать ей пользоваться.
• При замешивании бетона возникают сильные вибрации. Поэтому следите за состоянием винтовых соединений и вовремя их подтягивайте.
• По возможности работайте в рабочих рукавицах или перчатках. Цемент может вызвать аллергическую реакцию кожи рук.
• И никогда не оставляйте без присмотра включенную технику.

Помните, что вы отвечаете за свое здоровье и безопасность окружающих вас людей! Итак, сделать бетономешалку своими руками совсем несложно. В этом деле главное – наличие всех необходимых инструментов, материалов и, безусловно, желание. Зато у вас будет недорогой и отличный инструмент, который может быть вам полезен не один раз. Кстати, вы можете сдавать свою бетономешалку в аренду соседям и получать от этого неплохую прибавку к зарплате.

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

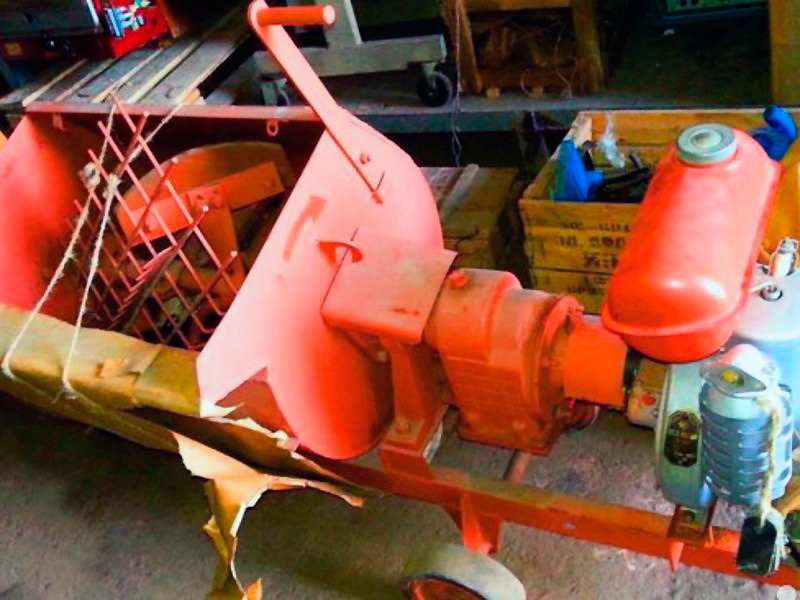

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно – проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
3. Не оставляйте работающий агрегат без присмотра.
4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

Как сделать бетономешалку своими руками обновлено: Ноябрь 6, 2016 автором: Артём
