Расчет деревянной лестницы с поворотом через забежные ступени. Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией Забежные лестницы на второй этаж 90 градусов

В данный онлайн калькулятор интегрирована система для того чтобы вы могли произвести расчет лестницы на второй этаж с поворотом на 90 градусов и с забежными ступенями не обладая навыками проектировщика и не имея особых знаний в области строительства. Эта программа создана людьми, для людей. Простота и удобство использования, логически понятный интерфейс, помогут вам произвести, казалось бы, сложный расчет всего в пару кликов. Следуя общим инструкциям и правилам, вы получите точный расчет материалов, а так же четкие чертежи, исключающие какие - либо погрешности.

Эта несложная программа способна произвести для вас высокоточный автоматический расчет, будь то деревянные или металлические лестницы. Давайте вместе попробуем разобраться, что же представляет собой, прежде всего сама конструкция лестницы с забежными ступенями. Данный вид лестницы служит не только для удобного перемещения между этажами, но и значительно экономит пространство в сравнении с обычными маршевыми лестницами. За счет отсутствия как таковой меж маршевой площадки, повышается ее эстетический вид, благодаря которому она отлично вписывается в любой современный декор. Ввиду того что междуэтажная площадка выполнена в виде ступеней, вы экономите на материале при возведении данного конструктивного элемента.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

При строительстве домов с количеством этажей более одного распространенной проблемой является ограниченность пространства для установки лестницы. Наиболее подходящим вариантом в таких случаях будет металлическая поворотная лестница с забежными ступенями. Такие лестницы, благодаря разнообразию форм, хорошо впишутся в современный интерьер и сэкономят полезную площадь.

Типы конструкций

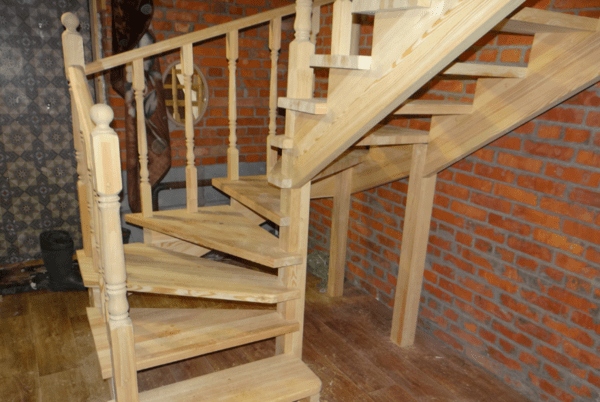

Обычно для перехода на второй этаж монтируется лестница с одним маршем. Можно этот подъем разделить на два марша, тогда между ними должна быть переходная площадка. Для экономии пространств и более эстетичного вида эту площадку заменяют на забежные ступени. Забежными называются лестницы со ступенями по форме, напоминающей треугольники или трапеции, крепящиеся радиально к одной общей опоре.

Такие лестницы бывают нескольких типов.

1. Винтовые. Похожи на спираль. Полностью состоят из забежных ступеней.
2. Маршевые. Вместо переходных площадок находятся забежные ступени с изгибом в 90 градусов.
3. П – образные. Параллельные марши соединены между собой изгибом в 180 градусов.
4. Смешанные. Нижняя маршевая и верхняя спиральная лестницы соединены между собой забежными ступенями.

Требования, предъявляемые к поворотным лестницам с забежными ступенями, довольно строгие.

При установке такой лестницы должно обеспечиваться комфортное беспрепятственное и безопасное перемещение. Для этого при проектировании нужно учесть следующие условия:

• ширина ступени по линии движения (где непосредственно ступает нога) не менее 200 мм, в узкой ее части – 100 мм, а широкой – 400 мм;
• высота проступи должна быть равна на всех маршевых пролетах и комфортна для спуска и подъема, оптимальной считается от 120 до 220 мм;
• для комфортного перемещения расстояние между потолочным перекрытием и ступенями должно равняться высоте высокого человека плюс 10 см, но не менее двух метров;
• рекомендуемый угол наклона лестницы 30-45 градусов;
• угол поворота должен быть равен или быть чуть больше угла наклона лестницы;

• перила устанавливаются параллельно углу наклона лестницы на высоте 0,8-1.0 м;
• оптимальная ширина лестничного пролета не менее 0,9 м;
• лестница должна быть в свободном доступе;
• конструкцию располагают в менее посещаемой части помещения, например, в углу;
• установку металлической лестницы в здании из дерева надо производить после того, как дом даст усадку, иначе может произойти нарушение конструкции.

Преимущества и недостатки

Как и все лестницы, забежные также имеют свои плюсы и минусы.

К достоинствам данных конструкций можно отнести:

• возможность установки на улице и в помещении;
• экономия пространства не только на первом, но и на последующих этажах;
• благодаря разнообразию форм и конструкций можно создать уникальное произведение искусства, оригинально вписывающееся в любой интерьер;
• большой срок эксплуатации;
• надежность конструкции.

К недостаткам относятся:

• в целях безопасности и удобства применения требуются точные расчеты при проектировке;
• высокий риск травматизма и неудобство при перемещении из-за ширины ступеней: более широких снаружи и узких внутри (отсутствует при правильной проектировке);
• шум, издаваемый при ходьбе (устраняется отделкой ступеней покрытием из дерева, резины, плиткой и другого);
• необходима покраска или покрытие эмалью, исключение, если конструкция изготовлена из нержавеющего металла;
• высокая цена как при покупке готового изделия, так и при самостоятельном изготовлении;
• при самостоятельной установке требуются знания сварочного производства и соответствующее оборудование.

Проектирование поворотной лестницы с забежными ступенями

Один из главных этапов строительства лестницы – проектирование. От него зависит, какие размеры и внешний вид будет иметь будущий межэтажный переход.

Проектирование включает в себя следующие стадии:

• осуществление замеров;
• проведение расчетов;
• составление схемы – чертежа, по которому будет монтироваться поворотная лестница.

Первоначально определяются с местонахождением лестницы и проводят замеры длины, высоты, ширины пространства под лестничный пролет. От количества свободного места зависит тип и размер будущего межуровневого перехода.

Для каждой поворотной лестницы проводится соответствующий расчет.

Расчет количества ступеней

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Забежных ступеней не советуют устанавливать более 3-5 штук, иначе ступени получатся узкие и неудобные для подъема.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

В отличие от мягкого перехода необходимо определиться, где начнется забежной участок. Чем меньше ступенек будет в этом участке, тем безопаснее и удобнее будет этот участок.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

Расчет необходимо начать с чертежа окружности радиусом, равным 1/2 ширины пролета. В дальнейшем это будет серединная линия на забежном участке.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас» – для работы в ней не надо иметь особых навыков;
• SolidWorks – программа для создания инженерных строений;
• Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Нередко случается так, что недостаточная площадь помещения в частном доме просто не позволяет соорудить обычную одномаршевую лестницу на второй этаж. Приходится искать иное решение – делить подъем на два марша или вписывать в имеющееся пространство винтовую конструкцию.

А можно и объединить эти подходы – лестница будет иметь два марша, но между ними предусматривается не площадка, а участок подъёма по типу винтовой, для перехода между прямыми отрезками. На этом участке монтируются так называемые забежные ступени, которые позволяют изменять направление лестницы. Конструкция, конечно, усложняется, но зато достигается требуемая компактность межэтажного перехода.

Может ли быть построена забежная лестница своими руками? Да, безусловно. Но чтобы разобраться в этом вопросе, необходимо для начала рассмотреть, какими бывают конструкции, имеющие забежные ступени, научиться производить их расчёт.

Лестницы с забежными ступенями

В первую очередь, необходимо сказать, что забежными называются ступени, имеющие форму правильного или неправильного треугольника и располагающиеся практически всегда на одной опоре. Такие ступени могут полностью формировать конструкцию лестницы или же заменять в ней площадку между двумя пролетами .

К лестницам, имеющим забежные ступени, относится несколько типов конструкций:

Такие конструкции могут быть деревянные, но допустимо использование метала в каркасе, а также есть возможность выбирать различный угол поворота ступеней. Проекты лестниц, ведущих на второй этаж, именно забежного вида, включают в себя такую особенность как то, что конструкции обустраиваются кругового типа и располагаются практически непрерывно снизу до верху.

Естественно, верхняя часть конструкции намного меньше по ширине, чем нижняя. Именно таким образом можно за счет ступеней заменить лестничную площадку, и сэкономить место.

Лестницы с забежными ступеньками бывают двух видов:

1. Поворотные под углом 90 градусов.
2. Поворотные, в которых углы составляют 180 градусов.

Вполне возможно сделать своими руками, и проектирование, и монтаж такого предмета интерьера, но предварительно стоит ознакомиться с достоинствами и недостатками, чтобы не разочароваться в будущем.

Среди преимуществ можно отметить:

• Возможность уменьшить площадь, которая отводится под лестницу, благодаря чему она становится более компактной;
• Визуальное увеличение пространства комнаты, что требуется даже для крупногабаритных коттеджей, ведь места много не бывает;
• Привлекательный внешний вид.

Среди недостатков специалисты отмечают:

• Психологический дискомфорт, который может появиться при поднимании по сужающейся лестнице;
• Сложность монтажа, а также проведения расчетов;
• Отсутствие комфорта, но это личное дело каждого человека, так как одни предпочитают обустраивать лестницы с площадкой, а другие без;
• Наличие риска травмирования при спускании, если конструкция была установлена неграмотно, без соблюдения норм и стандартов.

Расчет и чертеж лестницы с забежными ступенями

Чтобы избежать неприятных и чрезвычайных моментов после установки лестницы с забежными ступенями, стоит обратить внимание не только на их виды, но и на то, как должны проводиться расчеты.

Именно этот этап считается особенно важным, и он должен быть проведен максимально внимательно. Расчет ведется тогда, когда создается чертеж, как в разрез, так и целостный.

Высчитывая размеры, нужно пройти такие этапы, как:

• Высчитывание глубины по наружному краю каждой ступени, который не должен быть более 40 см;
• Вычисление средней глубины каждой ступеньки, которая бывает, в основном, 20 см;
• Выбор высоты ступеней, которая может варьироваться в пределах 12-22 см;
• Выбор максимального выступа с торцевой части проступей, который не превышает 4 см.

В основном, самая популярная лестница Г-образная. Ее проще чертить, и установка не доставит труда.

Чтобы определиться с размерами такого предмета в интерьере, нужно также учесть все нюансы:

1. Для повышения комфортности, нужно с глубины ступеней (С) вычесть их высоту (Д). В основном, она составляет 12 см.
2. Для обеспечения максимальной безопасности, нужна сумма С+Д, что равняется в среднем 46 см.
3. Для вычисления оптимального шага, потребуется суммировать 2Д+С, и составляет это примерно 62 см.

Углы ступеней лестницы и стандарты обустройства конструкции

Изготовление и проведение монтажа лестницы, как с поворотным видом, так и обычных, осуществляется исключительно в соответствии с стандартами ГОСТ и СНиП, с которыми нужно ознакомиться в первую очередь.

Для лестницы с забежными ступенями есть свои особенные рекомендации:

1. Максимальной глубиной ступеней в том месте, где они примыкают к стене, считается 40 см.
2. Минимальной глубиной ступеней там, где проводится монтаж к центральному каркасу, считается 10 см.
3. Минимальная допустимая глубина в центральной части забежных ступеней не должна быть менее 20 см.
4. По высоте ступени не должны превышать 12-22 см.
5. Проступи не должны быть свисающими, более чем на 4 см.

Если у лестницы разворот равен 180 градусам, то должен быть специальный промежуток между верхним и нижним маршем не больше, чем четверть расстояния между левыми и правыми краями проступей. По высоте, перекрытия не должны превышать высоту в 2 м.

Удобная Г-образная лестница

Конструкции забежных лестниц и их особенности

Суть лестницы, в которой забежные ступени, в том, чтобы исключить из конструкции площадку.

А также:

• Заменить ее на ступени;
• Сделать предмет интерьера более компактным;
• Добавить комфорта и удобства.

Именно таким образом экономят пространство в частных домах, и есть возможность обустроить даже самые маленькие по габаритам жилые помещения. Специалисты не рекомендуют делать ступени по глубине более 40 см. Чем ближе ступень к стене, тем она будет ближе к центральной опорной части. Таким образом, можно увеличить радиус закругления ступеней, а также сэкономить пространство.

При глубине проступей более 40 см, увеличивается глубина центрального каркаса, и тем самым конструкция становится менее безопасной, что категорически запрещается. Это может стать причиной проламывания ступеней и вовсе чрезвычайных ситуаций с последствиями в виде травмы.

Лестницы забежные со ступенями в 90 градусов

На сегодня можно найти готовые угловые лестницы, причем различных видов, типов и высоты.

Среди поворотных есть два популярных типа:

• С разворотом в 90 ᵒ;
• С разворотом в 180 ᵒ.

Стоит заметить, что рассчитывая размеры конструкции самостоятельно, могут возникнуть проблемы именно с лестницами, которые обладают поворотом в 90 градусов. Форму приступков нельзя брать произвольную, нужно придерживаться четко стандартов.

В таком случае изделие будет прочным и безопасным, а также можно будет максимально удобно использовать объект и не переживать за последствия, что позволяет сохранить все особенности и нужные стандарты.

Следя за тем, какой шириной обладает каждый элемент лестницы, можно исключить допущения проблем и оплошностей. Увеличение ширины от узкой проступи до широкой должно проводиться плавно и без резких перепадов. Стоит заметить, что по ширине горизонтальная поверхность на самой большой из ступеней не должна равняться маленькой лестнице и должна быть, как минимум больше на 10 см.

Лестница с площадкой - одна из самых удобных лестничных конструкций. Про достоинства такой лестницы расскажем в материале: .

Забежная лестница с поворотом на 180 градусов

Важно помнить о том, что если нет определенных навыков по установке лестничных конструкций, то желательно выбрать услуги профессиональных мастеров, чтобы быть уверенными на 100% в безопасности и прочности.

Основными требованиями к поворотным лестницам с углом до 180 градусов являются:

• Соблюдение ширины поворотных ступеней по краю не меньше 40 см;
• Соблюдение ширины поворотной ступени по середине не меньше 20 см;
• Соблюдение радиуса поворота в 30 см.

Выполнение всех ступеней, в том числе и поворотных, по одной линии.

Лестница с забежными ступенями своими руками (видео)

Благодаря этому, лестница будет выглядеть стильно, модно и, самое главное, комфортно. Приобретая лестницы готового плана в магазине, нужно при сборе и установке четко проверить наличие всех нужных составляющих и крепежей.

Дизайн забежной лестницы (фото в интерьере)

Если в помещении высокие потолки, то тоже стоит обратить внимание на строения из ряда ступеней с 90-градусным поворотом. Чтобы сделать подъем безопаснее, предпочтительнее использовать при строительстве сооружений промежуточную площадку.

Озвучим некоторые особенности:

• пространство под ступенями можно использовать для собственных нужд;
• могут при необходимости иметь заход с любой стороны: лестницы на девяносто градусов правозаходные и левозаходные;
• забежные ступени при строительстве конструкции меньше по высоте в отличии от других видов лестниц;
• марши находятся под прямым углом, промежуточная площадка исполняется в форме квадрата.

Наиболее часто используемый материал при изготовлении - дерево. При производстве лестниц деревянных поворотных на 90 градусов используются твердые породы древесины: дуб, ясень, бук. Либо полутвердые: ель, лиственница, сосна. Деревянные конструкции всегда славились своим изяществом. К тому же деревянные изделия окажут благоприятное воздействие на здоровье.

Представленное строение правозаходное или левозаходное можно оборудовать забежными ступенями. Подъем по забежной лестнице с поворотом на 90 градусов нельзя назвать сильно комфортным, поскольку внутренняя сторона ее ступеней меньше, чем наружная. Однако, конструкция имеет изящный вид, и при правильном расположении значительно сэкономит место и будет служить долгие годы.

Расчет поворотной лестницы на девяносто градусов

Посчитать габариты готовой конструкции задача не из простых. Можно воспользоваться специальными математическими формулами, но проще сделать это с помощью онлайн-калькулятора просчета, который можно найти на просторах интернета. Вам понадобятся следующие замеры:

• расстояние между двумя этажами (от пола первого этажа до пола второго);
• длина проема;
• ширина сооружения.

Это минимальный набор тех параметров, которые будут вам нужны.
Обладая определенными знаниями и навыками, вы можете осуществить расчет самостоятельно. Если же нет, то мы рекомендуем воспользоваться услугами нашего профессионального замерщика.
