Разработанные более века назад, индукционные печи прочно входят в наш быт. Это стало возможно благодаря развитию электроники. Взрывной рост мощности контроллеров, выполненных на основе кремниевых полупроводников и появление в широкой продаже транзисторов, способных обеспечивать большие мощности (в несколько киловатт) в последние годы приобрёл характер лавины. Всё это подарило человечеству невероятно большие перспективы в развитии миниатюрных установок, сопоставимых по мощности с промышленными устройствами ближайшего прошлого.

Использование и строение устройства

Применение индукционных печей в домашнем хозяйстве позволяет избежать появления в помещении очагов открытого пламени и является довольно эффективным способом плавления и контролированного нагрева металлов и сплавов. Это происходит благодаря тому, что металл нагревается, раскаляется и расплавляется не под воздействием высокотемпературных горелок, а с помощью пропускания через себя токов большой частоты, стимулирующих активное движение частиц в структуре материала.

Стало возможным появление в быту:

Кроме того, всё большее распространение получают электроиндукционные печки, которые работают не только с токопроводящим материалом. Их устройство немного отличается от обычных индукционных печей, так как в его основе лежит нагрев электрической индукцией материала, который не проводит ток (их ещё называют диэлектриками) между обкладками конденсатора , то есть, его выводами разной полярности. Достигаемые температуры при этом не очень большие (порядка 80−150 градусов Цельсия), поэтому такие установки применяются для плавления пластика или его термической обработки.

Особенности конструкции и принцип работы

Индукционная печь работает на основе образования в ней вихревых электрических токов. Для этого используют состоящую из витков толстого провода катушку индуктивности, к которой подводится источник переменного тока. Именно переменный ток образует постоянно меняющееся в зависимости от текущей частоты магнитное поле. Оно и провоцирует передачу этих токов помещаемому внутрь катушки веществу вместе с большим количеством тепла. Генератором при этом может выступать даже самый обычный сварочный инвертор.

Разделяют два вида индукционных печей:

1. С магнитопроводом, особенностью которой является расположение индуктора внутри объёма металла, поддающегося плавке.
2. Без магнитопровода - когда индуктор находится снаружи.

Конструкция с наличием магнитопровода используется, например, в канальных печах. В них используется неразомкнутый металлический (чаще всего - стальной) магнитопровод, внутри которого находятся тигель для плавки и индуктор, образовывающие первичную цепь обмотки. В качестве материала для тигля можно использовать графит, жаропрочную глину или любой другой непроводящий ток материал, обладающий подходящей термостойкостью. В нём размещают металл, который требуется расплавить. Это, как правило, всяческие сплавы цветных металлов, дюралюминий и чугун.

Генератор такой печи должен обеспечивать частоту переменного тока в пределах 400 герц. Возможны и варианты использования вместо генератора обычную электрическую сеть и питать печь с помощью тока с частотой в 50 герц, но в этом случае температура разогрева будет ниже и для более тугоплавких сплавов такая установка не подойдёт.

Тигельные же печи, не имеющие в своей конструкции магнитопровода, получили значительно большее распространение среди энтузиастов. Они используют токи значительно большей частоты для достижения большей плотности поля. Это связано как раз с отсутствием магнитопровода - слишком большой процент энергии поля рассеивается в пространстве. Для противодействия этому необходимо очень тонко настроить печь:

• Обеспечить равную частоту контура индукционной установки и напряжения от генератора (при использовании инвертора это сделать легче всего).
• Подобрать диаметр плавильного тигля таким образом, чтобы он был близок с длиной волны полученного излучения магнитного поля.

Таким образом можно минимизировать потери вплоть до 25% от всей мощности. Для достижения же наилучшего результата рекомендуется выставлять дважды, а то и трижды большую частоту источника переменного тока, чем резонансную. В этом случае диффузия металлов, входящих в состав сплава будет максимальной, а его качество - значительно лучше. Если повышать частоту и дальше, можно добиться эффекта выталкивания высокочастотного поля к поверхности изделия и так провести его закалку.

Вакуумные плавильные печи

Такой вид установок сложно назвать бытовыми, но рассмотреть их стоит из-за того, что вакуумная плавка имеет ряд технологических преимуществ по сравнению с другими видами. По своей конструкции она напоминает тигельную, с тем отличием, что сама печь находится в вакуумной камере. Это позволяет добиваться большей чистоты процесса расплавления металла, понизить его окисляемость в процессе обработки и ускорить процесс, добиваясь значительной экономии электроэнергии.

Кроме того, ограниченность и замкнутость пространства способствует избежать выделения в окружающее пространство вредных испарений плавящихся металлов и сохранять чистоту процесса их обработки. Возможность контролировать состав и процесс обработки также является одним из преимуществ печей этого вида.

Канальные индукционные установки

Ещё один вид промышленных печей, имеющих более широкое применение, чем другие. Их можно использовать не только в качестве плавилен, но и как раздатчики подготовленного материала и смесители нескольких видов сырья. Типовые конструкции таких устройств включают:

Малейшее размыкание контура, который образуется жидким металлом, магнитопроводом и катушкой приводит к повышению его собственного сопротивления и мгновенному выбросу всей массы сырья из канала. Для противодействия такому явлению внутри канала оставляют «болото» - небольшую массу металла, которая поддерживается в жидком виде.

Преимущества индуктивных печей канального типа:

• Невысокая цена установок.
• Экономичность - для поддержания температуры внутри ванны, которая плохо рассеивает тепло, нужно малое количество электроэнергии.
• Коэффициент полезного действия индуктора при работе очень высок.

Недостатки:

Основные элементы схемы печи

Для того чтобы собрать установку и выполнять работы на ней, необходимо найти подходящую схему индукционной печи и детали для неё. Для поиска последних очень пригодится наличие одного или нескольких ненужных блоков питания от компьютера, так как большинство деталей можно найти в них. Типовая схема простейшей печи с самодельным инвертором будет включать такие элементы, как:

Инвертор для установки собирается по схеме, предложенной С. В. Кухтецким для лабораторных испытаний. Её легко можно найти в интернете. Мощность инвертора, который питается от напряжения в диапазоне 12−35 вольт будет составлять 6 киловатт, а его рабочая частота - 40−80 килогерц, этого будет более чем достаточно для домашних проектов.

Техника безопасности при работе

Так как работа с индукционной печью подразумевает тесный контакт с расплавленным металлом и токами высокой частоты и силы, стоит озаботиться о качественном заземлении установки и надёжных средствах защиты. При этом одежда должна строго соответствовать всем требованиям:

Не стоит забывать и о хорошей вентилируемости помещения, в котором будут работать. Расплавленный металл выбрасывает в воздух химические соединения, которые совсем неполезны для ваших лёгких.

Мы уже рассказывали об индукционной технологии . Заведения общественного питания всё чаще оснащают свои кухни индукционными плитами и духовыми шкафами. Несмотря на высокую стоимость такого оборудования, преимущества от его использования вполне очевидны.

Нашла применение эта технология и в сфере, совсем не связанной с приготовлением пищи - металлургии . Индукционные печи успешно применяются не только в промышленной плавке металла (где постепенно приходят на смену традиционным печам), но и активно используются на небольших металлургических предприятиях.

Технология

Как мы уже знаем, в индукционных установках (и плавильные печи не исключение) нагрев объекта(-ов) происходит благодаря действию электромагнитного поля. Однако плавка металла - процесс высокотехнологичный , и потому установки для него имеют свои конструкционные и технологические особенности.

Состоит индукционная печь из индуктора, каркаса, камеры (тигеля) для нагрева (плавки), вакуумной системы (опционально) и механизмов наклона печи или перемещения нагреваемых изделий в пространстве. Плавильный тигель, обычно, имеет удобную цилиндрическую форму и выполнен из огнеупорного материала. Распложен он в полости индуктора, подключенного к источнику переменного тока. Плавится металлическая шихта, помещенная в тигель, за счет поглощения электромагнитной энергии.

Достоинства и недостатки

Главным достоинством, безусловно, является отсутствие в процессе нагрева промежуточных стадий . Тепло сразу передается объекту. Это экономит и время, и электроэнергию.

Печь быстро плавит мелкую шихту. При этом температура в камере распределяется равномерно без местных перегревов. Тем самым обеспечивается однородность химического состава в многокомпонентных сплавах.

Одна из отличительных особенностей индукционной печи - возможность создания в установке любой атмосферы (окислительной, восстановительной, нейтральной). И это при любом давлении .

Наконец, оптимальная форма тигля и его хорошая защита от термических и механических повреждений позволяют полностью сливать расплавленный металл из установки.

Индукционные печи отличает простота и удобство в управлении, регулировке, обслуживании. А возможность автоматизации основных процессов делает эти установки весьма высокопроизводительными.

Из недостатков специалисты выделяют только два момента. Во-первых, низкую температуру шлаков , передаваемых на расплав для его технологической обработки. Дело в том, что шлак в установке разогревается от металла и, следовательно, его температура всегда ниже. Во-вторых, у небольших (компактных) установок слабым местом является футеровка (термостойкость и защита от механических повреждений). При высоких температурах расплава во время полного слива металла может происходить резкое колебание температуры футировки .

Виды печей

На самом деле их много, т. к. эти установки находят свое применение в самых различных областях. К примеру, в стоматологии и ювелирном производстве. Поэтому мы расскажем только о наиболее востребованных видах.

Современные индукционные печи способны плавить металл от 5 кг до нескольких десятков тонн. Говорить о промышленных вариантах смысла не имеет. Такие мощные комплексы - тема для отдельного материала. А вот о компактных установках, доступных небольшим фирмам, поговорим подробнее.

Индукционные тигельные печи до 200 кг плавки

Эти установки с транзисторным преобразователем используются для плавки от 5 до 200 кг цветных металлов и от 5 до 100 кг черных металлов. Их главное достоинство - мобильность. При необходимости они легко переставляются с места на место.

Печи комплектуются универсальным среднечастотным транзисторным высоковольтным преобразователем. Поэтому, если есть ограничения по подключаемой мощности, то её можно легко отрегулировать.

Применяются установки для нагрева массивных деталей перед кузнечной обработкой либо их глубокой закалки . Ну и, конечно, для плавки металлов. Графитовые тигли используются для плавки стекла, кремния, а также стали и чугуна, которые обладают ферромагнитными свойствами. Керамические тигли - для плавки меди, латуни, бронзы, золота и серебра. Стальные и чугунные тигли используются для плавки алюминия.

Вообще, КПД такой печи доходит до 98%. Время плавки - не более 1 часа. Сталь, выплавленная в индукционной установке (и даже компактной), на 30% крепче, выплавленной в обычной печи за счет более высокой однородности сплава.

Однако нельзя не сказать о некоторых недостатках. Из-за небольшой толщины тигля и, как уже говорилось выше, проблем с футеровкой происходит быстрая потеря тепла . Профессионалы советуют на малых установках производить плавку как можно быстрее, а последующую плавку желательно на горячем тигле. Другим неудобством является отсутствие в комплекте поставки системы водоохлаждения. Её, к сожалению, придется приобретать отдельно.

Тем не менее, по мнению специалистов, приобретение ИП с весом плавки до 200 кг - это один из лучших вариантов начала собственного металлургического дела или расширения уже существующего.

Вакуумные индукционные печи до 200 кг плавки

Печи с вакуумной обработкой металла применяются для образования сплавов точного химического состава. Полученная в них высококачественная сталь используется в продукции с высокой добавленной стоимостью.

Плавка в вакууме позволяет получить более чистые металлы и сплавы. Происходит это, во-первых, за счет интенсивного удаления газов и примесей, которые входят в состав исходных материалов. Во-вторых, за счет почти полного слияния присаживаемых компонентов с расплавливаемым материалом. Тогда как при воздушной плавке часть компонентов теряется.

Наибольшее распространение сегодня получили вакуумные печи с наклоняющимся тиглем внутри неподвижного кожуха. Их основные преимущества: возможность заливки металла в любое число изложниц или форм, удобство наблюдения за процессом разливки благодаря неподвижности смотровых окон и др.

Современные вакуумные печи имеют различные приспособления, позволяющие без нарушения вакуума производить различные технологические операции. Например, бункер для дополнительных порций шихты, дозаторы для введения в тигель в определенном порядке присадочных материалов, устройства для измерения температуры жидкого металла термопарой и для взятия его проб, скребки для зачистки тигля после слива металла и пр.

Не стоит пугаться сложности освоения установок. На самом деле технологии в производстве индукционных печей достигли такого уровня, что ИП способны работать безостановочно 24 часа, а квалификация оператора может быть минимальной.

Резюме

Производителей индукционных плавильных печей множество. Но лидером, и в этом нет ничего удивительного, является Китай . Поднебесная уже давно занимает мировое первенство по производству металлопроката. Не уступает, а в чем-то даже и превосходит китайское оборудование модельный ряд российских производителей. Наше Отечество, безусловно, также сильно своими металлургическими достижениями, поэтому потенциальному покупателю выбирать есть из чего.

Цены на печи примерно одинаковы и начинаются от 250 тысяч рублей . При этом не стоит бояться отсутствия каких-либо гарантий на китайское оборудование. Не тот случай. Здесь как раз всё в порядке. На ИП есть и гарантия и даже сервис-центры по всему миру.

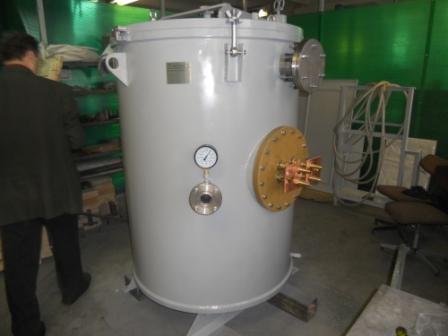

Корпус вакуумной камеры индукционной печи : двухслойный с водяным охлаждением из специальной стали SUS304. Вакуумная герметизация обеспечивается «О»-образным кольцом. Корпус оснащен установкой водяного охлаждения (предотвращает старение «О»-образного кольца). На корпусе вакуумной камеры вакуумной расположен соединительный трубопровод вакуумной системы. Внутри подина оборудована разливочной платформой или отверстием. Во время разливки печь поворачивается с помощью привода, расположенный снаружи камеры.

Индуктор вакуумной печи изготовлен из высококачественной бескислородной электротехнической меди TU1 квадратного сечения с водяным охлаждением. Использован индуктор немецкой фирмы Leybold.

Крышка вакуумной индукционной печи: двухслойная с водяным охлаждением, внутренняя стенка выполнена из специальной стали SUS304. Крышка печи оснащена установкой водяного охлаждения, смотровым окном, блокировочной установкой.

Печь оснащена мощным среднечастотным тиристорным преобразователем мощность, спроектированный на базе тиристоров нового поколения, высокоскоростные датчики тока и напряжения, обеспечивающие высокую надежность, помехоустойчивость и многофункциональность.

Система водоохлаждения вакуумной печи делится на три части: система охлаждения среднечастотного преобразователя, система охлаждения корпуса печи, индуктора и системы вакуумной.

Вакуумная система как правило состоит из механического насоса с электромагнитным пневматическим клапаном перепада давления (предотвращает утечку масла вакуумного насоса), насоса Рутса, подпитывающего насоса, пневматических клапанов, клапана подачи воздуха, клапана сброса воздуха, вакуумного трубопровода, гофрированных труб.

Уровень вакуума измеряется при помощи цифрового комбинированного вакуумметра. Используются передовые гелиевые датчики разгерметизации для измерения коэффициента повышения давления, что гарантирует достоверность и точность технических показателей.

Для соединения насосов и вакуумного трубопровода использовано быстрое соединение металлическими гофрированными трубами (снижает вибрацию). Уровень вакуума измеряется цифровым вакуумметром.

Компания MAGMATEX использует передовые гелиевые датчики разгерметизации для измерения коэффициента повышения давления, что гарантирует достоверность и точность технических показателей.

Вакуумные агрегаты являются незаменимым оборудованием на производствах, где требуется осуществлять выплавку металлов и сплавов, обеспечивая им высокую степень очистки. Герметичная вакуумная камера предотвращает проникновение загрязнений, посторонних газов. Это позволяет получать продукцию без примесей, окислений. Если вам нужно купить вакуумную индукционную печь в Москве, ее можно заказать в нашей компании.

Принцип работы вакуумной индукционной печи

Вакуумная печь индукционного типа оснащается тиглем, в котором осуществляется плавка металла. Данные изделия по принципу работы делятся на полунепрерывные и периодические. Полунепрерывная вакуумная установка позволяет выполнять несколько плавок, не открывая корпус. У оборудования периодического типа происходит разгерметизация камеры после каждой выплавки.

Вакуумная камера , в которой происходит процесс плавки, является герметичной, что и дает возможность получать абсолютно чистую продукцию. Металл при обработке не окисляется, благодаря отсутствию кислорода, в него не попадают посторонние частицы. Поддерживает нужное давление, откачивает воздух вакуумный насос , которым оснащено устройство.

У инфракрасных печей есть ряд отличий от агрегатов других типов:

• допускается использование любого материала: лома, кусков, брикетов;
• жидкий металл может находиться в условиях вакуума долгое время;
• в процессе выплавки есть возможность контролировать, изменять химический состав и температуру сплава;
• можно использовать разные способы рафинирования и раскисления во время плавки.

Эта вакуумная установка может применяться для выплавки жаропрочных, прецизионных жаростойких сплавов, нержавеющей стали.

Преимущества Дана Инжиниринг

Покупка готовых вакуумных индукционных печей или заказ их изготовления по эксклюзивному проекту в компании Дана Инжиниринг в Москве обеспечивает несколько преимуществ:

• безупречное качество и долговечность оборудования;
• оперативное выполнение заказа;
• умеренная стоимость продукции.

В нашей компании работают опытные высококвалифицированные специалисты. Им принадлежит ряд инноваций, позволивших повысить эффективность и экономичность установок. За время работы мы наладили надежные связи с лучшими производителями комплектующих. Конструкторское бюро находится на территории предприятия, что позволяет быстро разрабатывать и реализовывать проекты.

Продажа и стоимость вакуумных индукционных печей

Для желающих заблаговременно определиться с будущими расходами, которых потребует вакуумная индукционная печь, цена стандартных конструкций указана в прайс-листе. Стоимость оборудования, которое производится по эксклюзивным проектам заказчика, рассчитывается индивидуально. Она складывается из нескольких факторов: тип печи, ее размеры, материал изготовления камеры и тигля, дополнительные устройства.

Вакуумные индукционные печи (ВИП) предназначены для плавки и рафинирования высоколегированных сталей, жаропрочных и прецизионных сплавов с низким содержанием углерода с таким расчетом, чтобы во время плавки поддерживалось остаточное давление 10-1--10-2 Па. ВИП работают на отходах собственного металлургического производства и чистых металлических материалах. Крупные ВИП иногда вместо твердой завалки используют жидкий полупродукт, выплавленный в других агрегатах (обычно ДСП). По сравнению с другими плавильными установками специальной электрометаллургии ВИП имеет следующие преимущества:

1) жидкий металл можно длительное время выдерживать в вакууме. Это обеспечивает глубокую дегазацию, раскисление и очищение стали от неметаллических включений и примесей цветных металлов;

2) можно выплавлять любые сложные по химическому составу стали и сплавы, наличие электромагнитного перемешивания металла создает благоприятные условия для быстрого растворения легирующих добавок;

3) простота регулирования мощности и дозировки энергии обеспечивает быстрый перегрев металла до требуемого уровня с высокой точностью.

К недостаткам ВИП относятся: загрязнение металла материалом тигля, холодные шлаки, низкая стойкость тигля (20--50 плавок на промышленных печах).

Электрический КПД вакуумной индукционной печи при плавке сталей составляет з = 0,7ч0,8.

В индукционных тигельных печах, к которым относится ВИП, происходит естественная циркуляция расплавленного металла, обусловленная электродинамическими усилиями. Циркуляция металла возникает при взаимодействии вихревых токов, протекающих в жидком металле, с током индуктора.. Равнодействующая сила, направленная от индуктора на металл, приходится на среднюю часть тигля. Это приводит к возникновению в расплаве так называемой двухконтурной циркуляции, когда расплав в верхней части ванны выдавливается вверх, а в нижней -- вниз, образуя самостоятельные контуры движения металла (рис. 55, а). В результате в центре тигля поверхность металла поднимается, образуя выпуклый мениск.

Интенсивное перемешивание металла играет- положительную роль, ускоряя процессы растворения легирующих добавок и выравнивая температуру в объеме ванны. Наличие мениска относится к нежелательным явлениям, так как шлак перемещается к стенкам тигля, способствуя ускоренному разъеданию его футеровки, а в центре металл оголяется, что приводит к увеличению потерь тепла и ухудшению условий протекания реакций между шлаком и металлом. Эффект перемешивания металла возрастает с понижением частоты и снижается при переходе к более высоким частотам.

Электрическое питание вакуумных индукционных печей осуществляется от машинных высокочастотных генераторов,. ти-ристорных преобразователей частоты и ламповых генераторов (применяются на лабораторных печах). КПД машинных генераторов составляет 70-85%, ламповых 50-70%, тиристорных преобразователей 90-95 %.

Особенности конструкции вакуумных индукционных плавильных печей

По Принципу работы вакуумные индукционные печи (ВИП) выполняются двух типов -- периодического и полунепрерывного действия.

Печи периодического действия имеют одну вакуум-камеру, где после эвакуации воздуха производится плавка металла с последующей его разливкой в изложницу или форму. После разливки металла печь разгерметизируют для удаления изложницы со слитком, осмотра и ремонта тигля, загрузки шихты. При этом либо отводится в сторону или снимается крышка корпуса, либо отводится корпус вакуумной камеры. После извлечения слитка, чистки тигля и загрузки в тигель новой порции шихты в вакуум-камеру устанавливают порожнюю изложницу, печь закрывают, производят откачку воздуха и начинают очередную плавку.

Печи полунепрерывного действия имеют три вакуум-камеры: плавильную, загрузочную и разливочную. Иногда разливочная камера заменяется камерой изложницы. Тогда металл разливают в плавильной камере. Загрузочная и разливочная камеры (или камеры изложницы) отделены от плавильной камеры шлюзовыми затворами шиберного типа. Это позволяет проводить, в печи без разгерметизации не одну плавку, а серию плавок, количество которых определяется стойкостью футеровки тигля (одной кампании тигля).

В печах полунепрерывного действия благодаря наличию шлюзовых затворов одновременно с плавкой металла в вакууме в плавильной камере в загрузочной камере при атмосферном давлении устанавливается корзина с новой порцией шихты. В разливочной камере в это же время проводятся операции по извлечению изложниц с залитым в них металлом и установкой изложниц под разливку. Загрузочная и разливочная камеры отделены от внешней среды технологическими затворами шиберного типа. После проведения всех необходимых операций загрузочная и разливочная камеры герметизируются с помощью затворов и из них эвакуируется воздух. Печи полунепрерывного действия получили широкое распространение благодаря ряду преимуществ по сравнению с печами периодического действия - более высокой производительности из-за отсутствия откачки воздуха из плавильной камеры перед каждой плавкой, более высокой стойкости тигля вследствие уменьшения периодического охлаждения и нагрева при разгерметизации плавильной камеры, исключения времени на остывание изложниц или форм перед удалением их из плавильной камеры, уменьшения окисления металла и его загрязнения из-за напуска воздуха в плавильную камеру.

Современная индукционная вакуумная печь полунепрерывного действия вместимостью 2,5 т (ИСВ-2.5-НИ) конструкции ВНИИЭТО показана на рис. 7.

Схема вакуумной индукционной электропечи ИСВ-2.5НИ полунепрерывного действия вместимостью 2,5 т конструкции ВНИИЭТО

Печь состоит из плавильной камеры 1 с цилиндрической частью 8, внутри которой расположен индуктор с тиглем 2 . Наклон печи осуществляется цепным механизмом 3. Загрузочная камера 7 , внутри которой располагается саморазгружающаяся корзина 5 , отделена от плавильной камеры вакуумным затвором 4. Корзина с шихтой 5 перемещается с помощью канатного механизма 6. Печь снабжена восьмисекционным дозатором 9 для загрузки в тигель по ходу плавки раскислителей и легирующих добавок. Для удобства обслуживания печи в верхней части корпуса снаружи установлена площадка 10. Зачистка тигля производится ломиком 11, расположенным на глухой крышке 12. Камера изложниц 13 прямоугольной формы соединена с плавильной камерой через вакуумной затвор. Рядом с камерой изложниц установлен специальный стенд, предназначенный "для установки тележки с изложницами 14 перед их закатыванием в плавильную камеру и после выката их из печи. Печь снабжена самоходной тележкой 15 для отката крышки 16 плавильной камеры 1. Изложницы между плавильной камерой и камерой изложниц перемещаются на тележке с помощью механизма, приводимого в действие от электропривода. Вакуумная система снабжена форвакуумными и бустерными насосами, которые обеспечивают откачку воздуха из плавильной камеры, камеры загрузки, камеры изложниц и дозатора.
