Программа онлайн расчет лестницы на косоурах. Расчет деревянной лестницы на второй этаж – важные моменты. Материалы для изготовления лестницы

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки - консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах - 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм .

Рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм , где а - высота ступени (подступёнка), b - ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи - 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° - лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц - 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

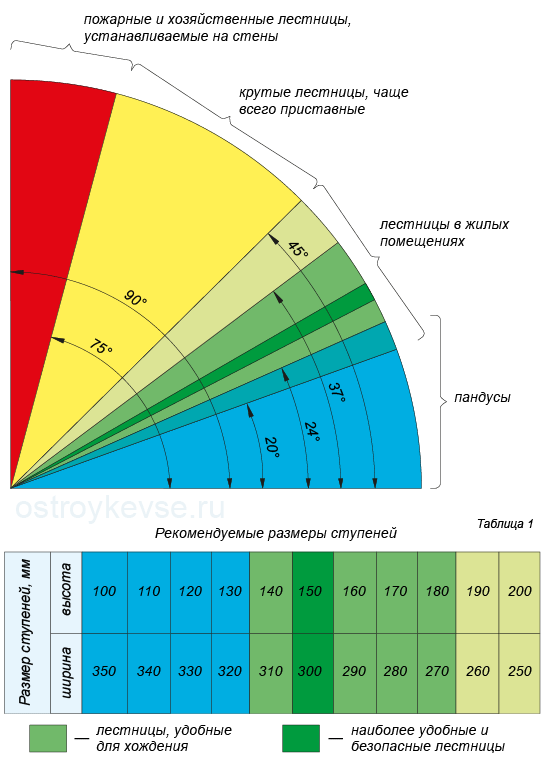

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

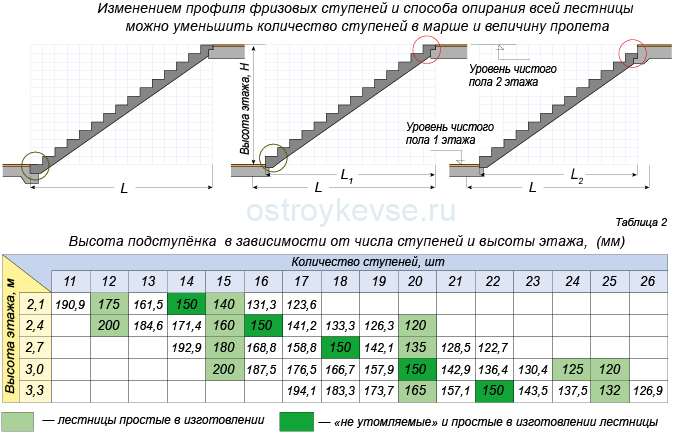

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу - толщины выравнивающей стяжки, плиточного клея и плитки; вверху - толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа - величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже - 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она - ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем - привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней - графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси - равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

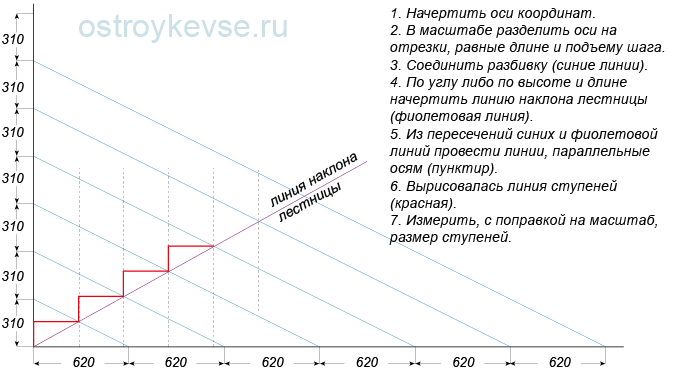

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Сегодня строительство частного жилого дома или загородного особняка редко обходится без двух или более этажей, а такой вариант планировки предполагает непременную постройку лестницы для переходов с одного уровня на другой. Но прежде чем приниматься за дело, необходимо провести правильный расчет лестницы на второй этаж. В этом случае вам не обойтись без начальных профессиональных знаний, умения обращаться с измерительными инструментами и навыков черчения, умножения и сложения.

Расчет лестничных конструкций

Основной секрет в непростом процессе устройства перехода с этажа на этаж – не столько построить, сколько знать, как рассчитать лестницу. Чтобы произвести правильный расчет, недостаточно руководствоваться представлением о том, как примерно будет выглядеть сооружение, и где бы хотелось его видеть владельцу постройки.

Вот что нужно сделать заранее:

• определиться с месторасположением лестничного марша и подготовить проем в потолке еще на этапе строительства;

• решить, будет лестница деревянной или предпочтение отдадут другому материалу;

• решить, будет конструкция состоять из одного марша или высота потолка и пространство помещения позволяют сделать ее двухмаршевой;

• прикинуть примерную высоту ступеньки (из соображений, насколько удобно будет подниматься всем домочадцам);

• решить, сколько должно быть ступеней на второй и третий этаж;

• сделать тщательные замеры и составить чертеж будущего сооружения с учетом особенностей помещения и вида лестницы;

• произвести расчет ступеней лестницы с учетом ее разновидности, высоты потолка, количества маршей.

Чтобы правильно рассчитать будущую конструкцию и сделать ее долговечной и безопасной, необходимо правильно произвести замеры, обозначенные на рисунке как основные. Ниже на схеме вы видите параметры, необходимые для того, чтобы сделать чертеж любой межэтажной лестницы.

Расчет лестницы предполагает не только правильно определенное количество ступеней, которое зависит от высоты данных элементов с учетом декоративного покрытия (если оно присутствует и достигает нескольких сантиметров). Важно определить и глубину проступи каждой ступеньки.

Правильный подход к проведению замеров, достоверные данные и четко оформленная схема позволят:

• спроектировать лестницу любого вида и значительной сложности;
• освоить типовой и индивидуальный вариант, предназначенный для конкретного помещения;
• обеспечить надежность межэтажной конструкции;
• придать ей красивый и эстетичный вид, сделать органичной деталью в доме.

Современные тенденции в декоративном оформлении помещений используют разные варианты древесины, варьируют ширину лестничных пролетов, делая их расширенными снизу и суженными сверху, задействуют строительство двухмаршевой или даже трехмаршевой лестницы.

Вариантов лестниц много — выбор конкретной модели зависит от выделенного места установки, свободного пространства и предпочтения владельцев дома.

Маршевая

Маршевой называется самая распространенная прямая конструкция, которая может состоять из одного или нескольких пролетов. Изготавливается из разных материалов, но чаще всего ее делают деревянной. Она достаточно проста в проектировании и постройке, но требует нескольких непременных составляющих.

Для изготовления любой маршевой лестницы необходимы:

• несущие балки (это могут быть как косоуры, так и тетивы);
• опорные столбы (их количество может разниться, в зависимости от маршей и оснащенности площадкой);
• простые или забежные ступени (последние нередко используются в поворотных лестницах);
• дополнительные пиломатериалы при наличии в чертеже межмаршевой площадки;
• балясины и поручни, если конструкция будет иметь ограждения.

Пример маршевой лестницы и ее конструктивные элементы

Расчет маршевой лестницы для жилых помещений производится с учетом определенных требований:

• Оптимальная ширина лестницы – не менее 0,8-1 м.
• Расстояние от лестничного пролета до потолка – не менее 2 м.
• Угол наклона лестницы должен быть в пределах 35-45 градусов.
• Максимальное количество ступеней в одном марше – 19 шт.
• Высота каждой ступени – 16-19 см, ширина проступи – 22-33 см.

Рассчитать точные параметры будущей лестницы можно, зная габариты помещения: расстояние от пола до потолка, включая толщину межэтажного перекрытия, ширину проема, площадь комнаты. Можно воспользоваться простым калькулятором, но есть и онлайн-калькулятор, предназначенный специально для этой цели в интернете.

Одномаршевая

Спроектировать одномаршевую лестницу достаточно просто, если определиться с типом несущих балок. Конструкция может быть построена на тетивах, косоурах или больцах (металлических крепежных элементах, используемых с внешней стороны деревянной лестницы).

Двухмаршевая

Проекты жилых домов могут быть вариабельными и предусматривать строительство двухмаршевой лестницы с площадкой или забежными ступенями. Проектирование Г-образной (угловой) лестницы предусматривает крепление забежных ступенек и непременный угловой столб, который используется для опоры.

В П-образной системе чаще делают площадку как промежуточное звено между первым и вторым маршами — она крепится к капитальной стене. Площадку можно увеличить или сделать меньше, главное, чтобы расстояние между маршами составляло шаг (60-80 см).

На видео: как произвести замеры для расчета п-образной лестницы.

Трехмаршевая

Такой вариант рассчитывается для коттеджей значительной площади и может быть частью дизайнерского оформления помещения. Постройка из дерева экологична и декоративна, но может потребовать дополнительных средств крепления для придания надежности конструкции.

Технические параметры зависят от индивидуальных особенностей проекта, но формула расчета, согласно точным замерам, даже для профессионального инженера требует разреза и плана конструкции, точных цифр уклона маршей, высоты и ширины ступенек. На схеме ниже приведен чертеж возможного варианта трехмаршевой лестницы.

Винтовая

Особенность винтовой конструкции – расположение ступенек вокруг опорной стойки. Ее диаметр составляет основную расчетную величину. Сначала определяется общий диаметр конструкции и составляется вид сверху. На чертеже изображаются 2 окружности (лестница и траектория движения по ней). Затем нужно рассчитать количество ступеней, их число должно быть целым, и если оно получается дробным, его необходимо увеличить.

Для определения высоты ступеней диаметр окружности делится на количество, полученное в результате первого подсчета.

Графический расчет винтовой лестницы

Угловая

При ограниченном свободном пространстве в частных домах нередко устанавливают угловую лестницу — конструкцию с поворотом на 90 градусов. Главным элементом разворота могут служить как забежные ступени, так и площадка.

При расчете необходимо опираться на следующие рекомендации:

• При наличии площадки между маршами ее длина должна быть более 140 см, а ширина соответствовать ширине пролета.
• Если планируется лестница с забежными ступенями, то их ширина с внешнего края должна быть не менее 40 см, в середине — не менее 20 см, а ширина самой узкой части — 14 см.
• На поворот лестницы требуется площадка в виде квадрата или три-четыре забежные ступени.

На видео: пример расчета лестницы с забежными ступенями.

Расчет лестницы «гусиный шаг»

Это своеобразный тип компактной лестницы, у которой ступени симметрично расположены относительно линии хода. Такая конструкция устанавливается в случае, когда необходимо сэкономить пространство в доме. Как правило, угол наклона у лестниц «гусиный шаг» составляет 45-65 градусов.

Отличительная характеристика такого типа конструкции — проступи, широкая часть у которых занимает лишь половину длины ступеней.

Расчет лестницы на тетиве

Расчет лестницы на тетиве производится с учетом некоторых параметров, но не отличается от основного процесса:

• определяется расстояние от пола до потолка;
• по формуле высчитывается высота ступеней;
• производится расчет ширины ступеней;
• исходя из ширины проема в междуэтажном перекрытии, рассчитывается длина тетивы;
• ширина тетивы не может быть менее 50 см.

Расчет ступеней

Высоту ступеней рассчитываем исходя из удобства членов семьи и особенностей существующего проекта, а количество ступеней поможет определить правильно примененная формула. Вычислить размер ступеней можно, используя для подсчета результаты собственных измерений ступеней: a — высоту и b – ширину (2a+b=64).

Зная предполагаемую высоту лестницы от пола, ее делят на предполагаемый аналогичный параметр ступени.

Формула расчета безопасного и удобного шага лестницы

Как определить угол наклона?

Угол наклона лестницы — не менее важный показатель, от которого зависит удобство передвижения, подъема/спуска человека и возможность транспортировки габаритных предметов мебели. Для определения угла в расчет берут высоту и ширину ступеней, расстояние от пола до потолка.

Параметры перил и ограждений

В лестнице из дерева параметры перил и ограждений определяет шаг ступеней и индивидуальный проект конструкции. Их можно увеличить для обеспечения безопасности так же, как и ширину подступенка. Наиболее важными считаются такие параметры, как высота балясины, длина и ширина перил.

Согласно нормативным документам, ограждения любой лестницы должны иметь следующие параметры:

• высота (с учетом перил) 900-1000 мм;
• длина перил эквивалента длине лестничного марша;
• расстояние между балясинами не более 150 мм.

Подробное руководство по расчету лестницы (2 видео)

Разные модели лестничных систем (52 фото)

Указываем все требуемые параметры

Y — Высота проема.

X — Ширина проема.

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Ширина марша

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Монтируем ступени

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

При строительстве любой стационарной лестницы необходимо придерживаться определенных стандартов, чтобы конструкция получилась безопасной, удобной и долговечной. Для этого следует произвести расчет лестницы, причем неважно, будет ли она выполнена из дерева, бетона или металла. Корректность вычислений зависит от множества факторов, и в этой статье мы расскажем, как правильно сделать расчет деревянной лестницы на второй этаж дома.

Прежде чем приступать к строительству и расчетам, необходимо изучить строение лестницы. Любая конструкция состоит из ряда элементов, некоторые из которых обязательные (постоянные), а другие могут добавляться в зависимости от дизайнерской задумки.

Любая лестница состоит из следующих элементов:

• опорные балки (тетива или косоур);
• опорный столб (для винтовой лестницы);
• ступени (проступи и подступенки);
• перила (балясины и поручни).

Тетива проходит по краям ступеней с двух или с одной стороны (если лестница одним боком примыкает к стене) и прикрывает собой торцы. Ступени при этом вставляют между опорными балками, а проступи и подступенки «утапливают» в конструкции. Если в основе лестницы лежит косоур, то ступени укладывают поверх него. И если тетив у конструкции может быть максимум 2, то количество косоуров варьируется в зависимости от конструктивных особенностей и ширины марша (1,3 или 4).

Проступь – это горизонтальная поверхность, на которую наступают ногой, а подступенок закрывает зазоры между ступенями. Иногда лестницы делают без подступенков, чтобы придать им легкость и воздушность и не перегружать интерьер. Перила нужны для опоры при подъеме и спуске. Их высота фиксирована, но все же может незначительно варьироваться в зависимости от роста жильцов дома. Балясины располагаются между ступенями и поручнями, а расстояние между ними не должно быть меньше 7,5 см – согласно пожарным нормам, это минимальное расстояние, необходимое для прохождения пожарного рукава. Обычно между балясинами оставляют 15-20 см, но если в доме живут маленькие дети, то в целях безопасности рекомендуется устанавливать их через каждые 10 см.

Виды лестниц

Выбор лестницы зависит от предпочтений жильцов, размеров помещения, стиля интерьера и назначения. Так, в детскую комнату лучше не делать винтовую лестницу, а отдать предпочтение элементарным формам.

Расчет лестницы из дерева производят в зависимости от внешнего вида и формы конструкции:

• винтовая (включая лестницы с забежными ступеньками);
• маршевая – самый распространенный вид (лестница может включать промежуточные и поворотные площадки).

Винтовые лестницы вообще используются достаточно редко, поскольку их основной задачей является скорее декор, чем функциональность, но они могут разрешить вопрос с поднятием на второй этаж в условиях ограниченного пространства. Подниматься по ним быстро не получится, зато они отлично экономят место и украшают собой интерьер. Если вы хотите построить винтовую лестницу, учитывайте, что по ней не получится поднять громоздкий диван или шкаф. При этом расчет поворота лестницы с винтовой конструкцией выполнять довольно сложно, особенно, если вы никогда прежде этого не делали.

Новичкам в лестничном деле лучше отдать предпочтение маршевым конструкциям. Маршевыми они называются потому, что состоят из маршей или лестничных пролетов. Это ступени, разделенные площадками. Расчет лестницы с площадкой происходит с учетом дополнительного пространства. На лестнице может быть от одной до 3-х и более площадок, однако для подъема на второй этаж обычно достаточно 2-х. Маршевые лестницы гораздо проще в строительстве и расчетах, но при этом могут иметь самые разнообразные конструкции.

В отличие от винтовых, маршевые конструкции занимают довольно много места, поэтому некоторые хозяева для экономии площади строят три марша, делая расчет лестницы с поворотом 90° или два марша с поворотом 180°.

Марш, в свою очередь, может быть криволинейным с угловым заходом на лестницу и поворотными ступенями. В двух- и трехмаршевых конструкциях вместо пролетов могут быть установлены поворотные ступени.

Прежде чем подобрать вид лестничной конструкции, нужно замерить свободное пространство, произвести вычисления и в соответствии с ними сделать чертеж.

Расчет лестницы

Расчет деревянной лестницы своими руками состоит из нескольких этапов, после чего все данные сводятся воедино и отображаются на чертеже. Рассмотрим более подробно каждый из этапов.

Ступени и подступенки

Сколько ступеней будет в вашей будущей лестнице? Их количество зависит не от предпочтений заказчика, а от конструктивных особенностей лестницы – ее длины, ширины, высоты подступенков и т.д.

Начинать расчет ступеней лестницы необходимо с определения высоты конструкции. Для этого замерьте расстояние от поверхности пола нижнего этажа до поверхности пола наверху. Если вы пока не постелили чистовое покрытие, тогда мерить придется «на глаз» с учетом примерной толщины будущего пола.

Допустим, расстояние между полом и потолком составляет 2,5 м, толщина межэтажного перекрытия, включая пол на верхнем этаже – 35 см. Чтобы произвести расчет высоты лестницы, суммируем данные и получаем 285 см.

Дальнейшие вычисления следует делать, ориентируясь на высоту подступенков (вертикальных элементов лестницы). В большинстве случаев их делают высотой от 15,2 до 19,7 см. В этом диапазоне человеку будет комфортно передвигаться вверх и вниз, если сделать меньше, то шаг будет постоянно сбиваться, больше – человек будет сильно уставать. Для удобства расчетов предлагаем выбрать среднее значение в 17 см.

Чтобы найти количество ступеней, разделим высоту лестницы на высоту подступенков: 285/17=16,76, округлим до 17.

Далее есть два варианта – или сделать маленькую нижнюю забежную ступеньку, или пересчитать для более точного, но не совсем ровного результата. Если вы хотите пойти по второму пути, разделите высоту лестницы на полученное количество ступеней: 285/17=16,76. Таким образом, вы можете сделать 17 ступеней с подступенками высотой 16,7 см.

Проступь для лестницы

Согласно исследованиям и многолетней практике, самая маленькая проступь, которая будет комфортной для передвижения, должна составлять 22 см в ширину. Если сделать ее уже, то по такой лестнице будет очень трудно спускаться, и человек с большой вероятностью будет постоянно соскальзывать. Максимальная ширина может достигать 37-40 см, если сделать шире, то шаг будет сбиваться, человек будет уставать, да и сама конструкция займет очень много места.

Чтобы произвести точный расчет, следует придерживаться следующих зависимостей:

2a + b = 64 см; a + b = 47 см;

Здесь а – это ширина подступенка, а b – проступи.

Мы знаем высоту подступенка – 16,7 см. Считаем по первой формуле: 64-16,7=47,3; поскольку в условии 2а, то 47,3/2=23,65. Это слишком маленькая и неудобная ширина, поэтому воспользуемся второй формулой: 47-16,7=30,3 (округляем до 30). Ширина в 30 см вполне подходит.

Ширина марша

По большому счету, ширина марша может быть любой, но количество маршей в конструкции зависит от количества свободного места, которым вы располагаете. Самая маленькая ширина марша, удобная для взрослого человека, составляет 80 см, если сделать его уже, то при переноске крупногабаритной мебели или при передвижении полных людей могут возникнуть трудности. Самая оптимальная ширина – 100-140 см.

Желательно, чтобы лестничная конструкция смотрелась гармонично и красиво, поэтому рекомендуем воспользоваться одной проверенной хитростью – ширину марша сделать кратной ширине проступи. Для нашей лестницы это может быть 90, 120 и 160 см.

Длина лестницы

Не стоит путать длину лестницы с ранее определенной высотой. Чтобы рассчитать длину, необходимо воспользоваться двумя уже известными нам величинами – количеством ступеней и шириной проступи. Умножьте эти два значения, и получите длину конструкции, при этом последнюю ступеньку учитывать не нужно, поскольку она будет одним целым с полом второго этажа.

4,8 м довольно большая длина для обычной междуэтажной лестницы, и она займет очень много свободного места. Если площадь не позволяет «разгуляться», то придется изменить конструкцию одномаршевой прямой лестницы, сделав ее двухмаршевой с поворотом на 180° или трехмаршевой с поворотами на 90°.

Для проведения расчетов подобных конструкций сегодня лучше всего использовать компьютерные программы или онлайн калькуляторы. Они подходят и для новичков, и для профессиональных строителей. Самыми популярными бесплатными программами являются.

Расстояние над ступенями

Поскольку начало лестничного марша почти всегда находится под потолком, то свободное расстояние над головой человека, идущего вверх по лестнице, уменьшается с каждой ступенькой. Если неправильно произвести расчет лестницы на второй этаж, то человек будет постоянно биться головой о потолок, или ему придется нагибаться.

Для вычисления оптимального просвета над ступенями просчитывают расстояние от самой последней ступеньки до потолка – оно должно составлять как минимум 195 см. Если жильцы дома высокого роста, то это расстояние рекомендуется увеличить до 220 см.

Косоур для лестницы

Как правило, косоуры изготавливают из крепких досок толщиной от 5 до 7 см и шириной от 25-30 см. Согласитесь, очень сложно найти изделие таких габаритов из цельного куска древесины, поэтому используют клееные доски.

Расчет косоуров зависит от размера ступеней и величиной уклона балки. Уклон должен быть максимально удобным и плавным, но при этом экономить место и соответствовать длине лестницы.

По изображению выше видно, что косоур может быть наклонен от 20 до 75 градусов, однако это совсем не означает, что любой выбранный градус уклона из этого диапазона будет комфортным для человека. Так, уклон в 40° и выше будет слишком крутым для маленьких детей и пожилых людей, что и говорить о 75°. Такие крутые участки в 40-45° использовать можно, но лишь на коротких участках лестницы. Оптимальный уклон, который будет удобен всем жильцам составляет от 35° до 40°.

Чтобы рассчитать размер косоура, воспользуйтесь теоремой Пифагора, где А будет высотой, В – длиной марша и С – искомой величиной. Вычисления производите по формуле А2+И2=С2. Подставьте цифровые значения своей лестницы и определите длину косоура.

Расчет шага лестницы является одним из решающих параметров. Шаг взрослого человека ростом от 165 до 180 см составляет около 60-65 см. Для вычислений обозначим ширину проступи как D, а высоту ступени – H. Чтобы лестница вышла удобной, 2 высоты ступеней и одна ширина проступи должны примерно соответствовать одному шагу человека, то есть 2H+D=от 60 до 65 см.

Надеемся, эта статья помогла вам понять, как рассчитать лестницу самостоятельно. Если речь идет об одномаршевой прямой конструкции, то с этой задачей справится и новичок, но для проектирования более сложных конструкций лучше обратиться к специалистам. Та же рекомендация касается случаев использования дорогостоящих пород древесины для строительства лестницы.

Напоследок по традиции обучающее видео о том, как своими руками построить крепкую деревянную лестницу:

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.
