Приспособление для заточки сверл на точильном станке. Как заточить сверло по металлу? Приспособление для заточки. Угол заточки сверла - советы специалистов. Не обойтись без приспособления для заточки свёрл

Как сделать приспособление для заточки сверл. Приспособление для ручной заточки спиральных свёрл. Некоторое время назад случайно наткнулся (имеется ввиду автор статьи, см. источник) в сети на весьма полезные видеоуроки В. Леонтьева по ручной заточке спиральных свёрл:

Но тут же возникла идея, как сделать заточку свёрл ещё более простой и удобной. В результате раздумий и опытов появилось нижеописываемое приспособление. Сначала потребовалось модернизировать - довести до ума имеющееся фабрично-китайское (типа немецкое) точило. Потому как работать с ним используя приёмы В.Леонтьева было практически невозможно.

Электроточило фабрично-китайского изготовления.

Хлипкий штатный кронштейн подручника.

Непригодная для работы конструкция подручника.

Вопервых кронштейн крепления подручника к кожуху диска слишком хлипкий, сделан из металла 2 мм толщины. При небольшом усилии гнётся. Поэтому, естественно, углы заточки получаются +/- километр! Да и форма подручника абсолютно не позволяет делать нормальный задний угол по методе В.Леонтьева, так как сверло при опускании хвостовика упирается в угол кронштейна. Тем более, что и сам подручник установлен НИЖЕ оси диска. То есть вообще никак не получить нормальный задний угол, если только не использовать торцевую поверхность диска.

Плоскость площадки подручника гораздо ниже оси вращения диска.

Новый кронштейн крепления подручника.

Для нормального кронштейна был использован кусочек металла толщиной 4 мм, большего размера и дополнительные крепёжные винты. Старый кронштейн крепился на двух заклёпках, которые пришлось срезать. Теперь новый кронштейн гораздо жёстче, чем ранее. Также из кусочков уголка и полосы была сварена горизонтальная полка подручника с дополнительными крепёжными отверстиями. Её положение можно регулировать в некоторых пределах.

Сравнение толщины металла в новом и старом подручниках.

Новый кронштейн крепится в 5 точках.

Детали приспособления. Кронштейн. Подручник. Поворотная пластина...

Далее было изготовлено непосредственно само приспособление. Оно представляет из себя поворотную пластину с приваренной втулкой, которая может качаться на оси, закреплённой в проушине, которая в свою очередь крепится к подручнику. Сверху к поворотной пластине крепится направляющая пластина для свёрл, в которой выбран треугольный паз.

Приспособление в сборе. Пластина в горизонтальном положении.

Приспособление в сборе.

Приспособление для заточки.

Сначала вместо этой пластины была опробована направляющая в виде кусочка уголка (как на видео у В.Леонтьева), но этот вариант совсем не годится - сверло трудно нормально зафиксировать (оно пытается убежать вправо при касании с диском), тем более что его требуется ещё и подавать вперёд при формировании заднего угла. В общем уголок (он есть на фото) совершенно не годится.

Приспособление в нижнем положении.

Работа с приспособлением напоминает движения автора видеоуроков, только вместо пальца и глазомера используется ось качания и установленный угол заточки сверла. Значительно удобнее с приспособлением контроль параллельности диску обрабатываемой режущей кромки сверла. Нужно просто повернуть пластину вниз и прижать сверло в пазу таким образом, чтобы линия режущей кромки была параллельна плоскости пластины - оси качания пластины. Этот момент показан на фото.

Установка сверла на подручник к точильному камню.

Сначала формируется сама кромка. При обработке заднего угла необходимо одновременным движением опускать пластину вниз и подавать само сверло вперёд к диску. Нужно стараться не допускать вращения сверла вокруг своей оси при формировании кромки и обработке заднего угла. Симетрию кромок контролирую точно также, как и в видеоуроках. Кстати, вместо качающейся пластины можно установить на подручник кусочек уголка с фиксированными углами - заточки и задним - это для заточки твердосплавных буров. Нужно только по месту определить необходимую длину сторон уголка для получения нужного заднего угла заточки, так как он зависит и от диаметра диска и местоположения подручника относительно оси вращения диска.

Установка сверла в направляющий паз пластины.

Контроль установки сверла. Режущая кромка сверла параллельна поверхности пластины.

Конфигурация направляющего паза.

Приспособление для ручной заточки спиральных свёрл.

Ничто в нашем мире не вечно. Любая полезная вещь с течением времени приходит в негодность, особенно если она используется для резки чего-то или сверления. Именно так, сверла – тупятся, об этом знает каждый хозяин. Но что делать в такой ситуации? Не выбрасывать же драгоценный инструмент. К счастью, решение есть, причем довольно простое, реализуемое в условиях любого гаража или мастерской.

Материалы и инструменты

Для того, чтобы реализовать подобный проект самостоятельно, понадобится не только сырье, но и кое-какие инструменты. В работе точно понадобится штангенциркуль, тиски по металлу, маркер, болгарка, точильный станок с наждачным кругом, сварка и плоскогубцы. Что же касается «сырья», то делать инструмент будем из обычной шестигранной гайки, болта того же размера, еще одной корончатой гайки и спирального сверла, нуждающегося в заточке.

Изготовление

Процесс изготовления инструмента достаточно прост. Сначала стоит вспомнить о том, что главной особенностью шестигранной гайки является то, что две любые смежные грани сходятся в ней под углом 120 градусов. Примерно такой же угол и при вершине у спирального сверла для работы по твердым металлам. Это случайное и потрясающее совпадение и является основой для создания инструмента.

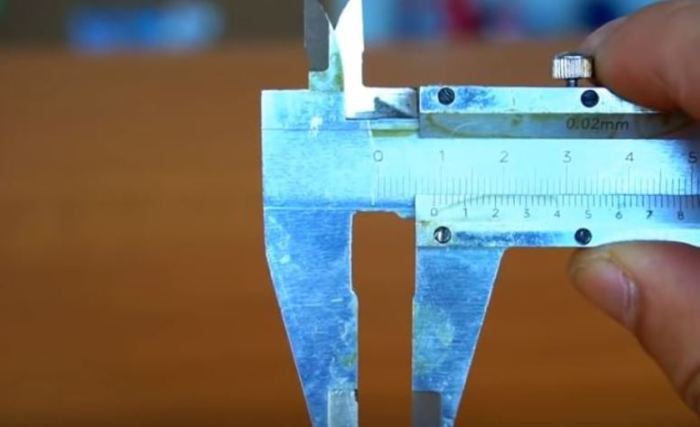

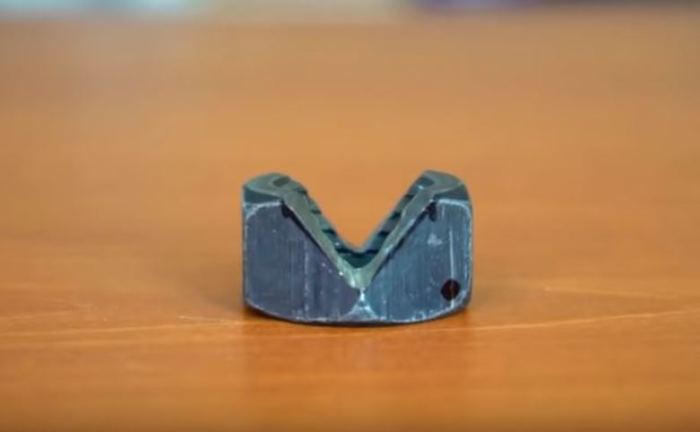

Итак, сначала на гайке делаем при помощи штангенциркуля линии надреза так, чтобы получилась треугольная прорезь. Она должна соединять два противоположных угла гайки и быть симметричной относительно диагонали. В эту прорезь и будет укладываться сверло. Для выреза намеченного паза используем тиски и подготовленные инструменты.

Теперь нужно приварить корончатую гайку основанием к первой гайке со стороны паза. Важно добиться абсолютного соотношения. Остается только вкрутить болт. Инструмент готов. Можно с его помощью фиксировать сверло и использовать точильный аппарат для заточки.

Вы легко можете изготовить приспособление для заточки сверла по металлу своими руками. Для этого потребуется немного времени и несколько основных элементов для будущей конструкции.

Приспособления, используемые для заточки сверл по металлу, дереву, пластику и другим материала, делятся на два типа:

1. Специализированные. Они могут заточить только один конкретный тип режущего инструмента;
2. Универсальные. С их помощью затачиваются всевозможные резаки, сверла по металлу, дереву и пр.

Если мы говорим про изготовление приспособления своими руками, здесь обычно умельцы пытаются сделать универсальную модель. Устройство получается удобным в эксплуатации и эффективным для заточки сверла малого и среднего диаметра. Для бытовых целей подойдет идеально.

Элементы приспособления

Чтобы сделать устройство для заточки, вам потребуется наличие некоторых элементов и инструментов:

• Подставка;
• Тумблеры для включения/выключения точилки;
• Диск для точильника;
• Электродвигатель;
• Электрический кабель для подключения устройства к сети;
• Заглушки;
• Материал для корпуса.

Все составляющие элементы вашего станка для заточки сверл будет располагаться внутри корпуса. Так вы сумеете повысить собственную безопасность при работе с точильным оборудованием.

Собирая конструкцию, доступными оставьте шкив от электродвигателя, поскольку на него надевается диск для заточки. Желательно предварительно выбрать стационарное место для станка, поскольку его следует зафиксировать на верстаке или рабочем столе.

Сам процесс сборки точильного устройства выглядит следующим образом.

1. Установите электродвигатель на заранее выбранное место.
2. На столе, где будет располагаться приспособление для точения металлических сверл, нанесите разметку под крепления.
3. Электродрелью сделайте отверстия по разметке под крепежные болты.
4. Закрепите металлическими хомутами электродвигатель на его законном месте.
5. Зафиксируйте кожух, который будет играть роль защиты.
6. На шкив электродвигателя установите точильный диск.
7. Сам двигатель должен иметь удлиненный шкив, поскольку это будет удобнее при эксплуатации точильного приспособления. Не забудьте перед установкой круга на шкив надеть шайбу.
8. Если диаметр шкива и круга не совпали, можете использовать переходную втулку. Сбоку втулки просверливается отверстие под резьбу, на которое затем монтируется вспомогательный крепежный болт.
9. Выбирать слишком мощный двигатель не нужно. Высокие обороты только навредят вашим сверлам по металлу. Большинство умельцев адаптируют под точильный агрегат двигатель, изъятый из старых стиральных машин.
10. После завершения сборки подключите тумблеры, соедините двигатель и всю электрику через кабель к розетке.

Вспомогательные устройства

Если вам удалось своими руками собрать достаточно полезное точильное устройство для различных сверл по металлу, дереву или пластику, советуем не останавливаться на достигнутом.

Есть несколько дополнительных элементов, оснастив которыми точильное приспособление, вы существенно расширите его функциональные возможности и повысить уровень собственного комфорта при работе над сверлами.

• Проверочный шаблон. Чтобы определить правильные углы при заточке сверла, вам пригодится специальная таблица или же шаблон. Шаблон будет всегда под рукой. С его помощью вы определите, насколько правильно выполнены углы заточки, какова продолжительность рабочих кромок, какие углы между перемычками и рабочими кромками. Шаблоны делают из тонкого мягкого металла на основе нового сверла до его первого использования;
• Направляющие. Своего рода небольшие приставки, изготавливаемые из металлических полосок. Их болтами крепят на корпус точильного приспособления. При работе вам потребуется положить сверло на эти направляющие, постепенно подводя затачиваемый инструмент к абразивному камню;
• Угломеры. Самый простой вариант — взять обычный металлический транспортир, отрезать часть приспособления и закрепить на подставке. Отрезайте ту часть транспортира, где находится шкала более 30 градусов. Это обусловлено тем, что заточка сверл под меньшим углом не осуществляется.

Многозадачное приспособление

Если изготовить подобное устройство, точность и удобство заточки сверл по металлу существенно повысится. При этом собрать конструкцию довольно просто. Чтобы сделать механизм, вооружитесь следующими компонентами:

• Роликовыми салазками;
• Направляющими;
• Валом;
• Транспортиром;
• Сверлильным патроном.

1. Направляющую рекомендуется сделать широкой и закрепить на ней транспортир.
2. В роли поворотной оси будет выступать болт, который вставляется в заранее выверенное отверстие.
3. На поворотной части располагается направляющая и подвижная металлическая пластина.
4. На поверхности пластины монтируется ось и трубка.
5. Один конец оси служит для установки сверлильного патрона, а другой применяется под рукоятку.
6. Упорная пластина будет перемещаться за счет резьбовой оси.
7. Внизу пластины располагается ограничитель. Он выполняет две функции одновременно — фиксирует механизм в требуемом положении и указывает нужный угол.

Процесс работы устройства выглядит так:

• Режущее сверло устанавливается в патроне;
• Пластина фиксируется в требуемом положении для создания угла заточки;
• Устройство вращается по продольной оси ручкой;
• Отмечается угол;
• Резак переворачивается на 90 градусов, после чего происходит обработка своими руками второй половины сверла по металлу.

Правила эксплуатации

Поскольку речь идет о работе на самодельном точильном приспособлении для сверл, здесь следует обязательно соблюдать некоторые правила. Они уберегут вас от травм, а также позволят правильно заточить сверла.

1. При заточке сверл следите за тем, чтобы плечики были одинаковыми. Так вы убедитесь, что сверло аккуратно, ровно вошло в устройство и после заточки сможет качественно сверлить отверстия.
2. Прежде чем запустить станок, удостоверьтесь, что точильный диск плотно зафиксировать на шкиве электрического двигателя.
3. Первый этап заточки сверла выполняется крупноабразивным точильным диском. В момент, когда на сверле по металлу начнут появляться заусенцы, поменяйте точильный диск на более деликатный, чтобы завершить заточку.
4. Выполняя заточку своими руками, четко придерживайтесь заданного угла.
5. Вращение точильного круга должно осуществляться строго в направлении по лезвию. При противоположном движении вам не удастся дольным образом выполнить работу.
6. Следите за тем, чтобы сверло не перегревалось при заточке. Периодически останавливайтесь, давайте сверлу по металлу остыть. Но ни в коем случае не остужайте путем опускания в холодную воду, поскольку из-за этого металл потеряет свою прочность.

Посмотрите наглядные видео о сборке точильных устройств. Обязательно учитывайте диаметр резаков, которые вам предстоит затачивать на станке, чтобы собираемый механизм обеспечит качественную и эффективную обработку изделий.

1. Когда нужно затачивать сверло?

Сверла по дереву могут использоваться очень долгое время, не требуя заточки, что не скажешь о сверлах по металлу или по бетону, они приходят в негодность достаточно быстро. Опытные мастера умеют определять затупившиеся сверла на глаза или по соприкосновению с металлом сверла. Однако, если вы новичок в строительстве, то определить заточенность сверла по наитию будет достаточно сложно, поэтому используйте эти факторы для определения того, что сверло нужно заточить:

• во время сверления слышен скрип или свист;
• инструмент, которым вы работаете, нагревается очень быстро;
• качество полученного отверстия получается очень низким — есть зазубрины;
• стружка выходит только из одной спиральной канавки.

Обратите внимание на то, что если вы будете работать сверлом с тупым наконечником, то оно может сломаться. При надломе, разлетающиеся части сверла способны причинить вам серьезную травму. Кроме травм, сверло может «закусить» материал и если вы используете мощный инструмент, то его может вырвать из рук, что часто является причиной серьезных травм. Поэтому оттягивать момент заточки сверла или его замены нельзя ни в коем случае

О том. как подобрать шуруповерт исходя из предполагаемых строительных работ, вы можете почитать в нашей статье

2. Основные параметры сверла

Для того, чтобы вы могли правильно заточить наконечник сверла, нужно понимать основные элементы:

• режущая часть, образующаяся схождением поверхности канавки и задней поверхности;
• передняя поверхность, которая располагается под режущей кромкой;
• задняя поверхность, располагается за кромкой;
• перемычка между двумя задними поверхностями.

В процессе сверления, зачастую, больше всего страдает режущая кромка, перемычка и задние поверхности сверла. Поэтому восстанавливать сверло нужно путем заточки задних поверхностей. Но не все так просто: чтобы кромка вновь была острой и образовывалась четкая перемычка, углы заточки должны соответствовать значениям, которые указаны в таблице:

Обеспечить максимальную эффективность работы можно, если соблюдать эти значения — режущая кромка всегда будет первой соприкасаться с поверхностью обрабатываемой детали. От угла при вершине зависит длина режущей кромки. При правильно заточенном угле режущей кромки стружка будет хорошо укладываться в канавку и выходить наружу. Если сделать угол острее, то увеличится ширина срезаемой полоски, но стружка будет забивать канавку. Если же сделать угол срезу слишком тупым, то эффективность сверления снизится.

3. Заточка сверла на точильном станке.

На обычном точильном станке вы можете без труда заточить сверло по металлу, по дереву или по бетону. Важный момент — станок должен быть обязательно оборудован платформой, которая располагается перед рабочей поверхностью точильного диска. Расстояние между платформой и торцом круга должно быть не более одного миллиметра. В магазинах продаются точильные станки, у которых может этой платформы и не быть. Если ваш точильный станок не оборудован платформой, но желание наточить сверло все еще осталось — пролистайте ниже, где мы расскажем о том, как заточить сверло своими руками при помощи болгарки или наждачки.

Обязательно учитывайте то, что УШМ это очень опасный инструмент и нужно соблюдать технику безопасности при заточке сверел с помощью болгарки.

Для отлаженной работы необходимы точные и зацентрованные сверла. Предлагаем рассмотреть, где можно купить станок для заточки сверл, как делается самодельный агрегат, а также чем отличаются бытовые модели от промышленных и какова их цена.

Виды сверл и основные понятия

Существует несколько видов сверл, т.к. они подразделяются по принципу работы и отношению рабочих поверхностей, затачивать их также необходимо по разному, ознакомимся с основными:

• спиральные. Используются практически во всех видах промышленности, бытовых работах, ремонтах и т.д.;
• плоские – это более узкопрофильные инструменты, в основном их используют при сверлении отверстий больших диаметров, получили свое название благодаря плоской рабочей кромке, которая по форме очень напоминает развертку.

Рассмотрим принципиальные положения заточки спиральных сверл и зенкеров:

Во время движения режущей поверхности в материале, внутри обрабатываемого сырья образуется стружка, в особенности этот процесс проявляется в передней поверхности. Именно большое скопление стружки играет главную роль в деформации пластичных частей сверла: во время работы оно нагревается, и под воздействием острых окончаний стружки, изменяется его рабочая кромка. Конечно, есть огромная разница в скорости этого процесса, самая опасная и жесткая – медная и стальная.

Фото — Очистка сверла от стружки

Сверление производится по такой схеме: во время работы описывается коническая поверхность, эта форма также приобретается и рабочей поверхностью сверла, соответственно, режущая кромка несколько затупляется и меняет свой центр. Все углы рабочей поверхности должны располагаться над поверхностью торца, только так можно обеспечить нормальный и стандартный задний угол.

Самый простой и действенный способ, как заточить сверло в домашних условиях – это использовать электрическое точило. Можно работать обычным точильным брусом, изготовленным из смеси абразивных материалов, но такой процесс займет много времени и сил, в отличие от эксплуатации устройства с электрическим мотором. Универсальный ручной точильный аппарат имеет двигатель, скорость которого 1500-2000 мин -1 . Оптимальная мощность: до 300 Ватт. Такие модели есть у фирм Doctor (Доктор), Vollmer, Sturm, Proxxon, Drill и Weinig.

Фото — Заточенные сверла

Ориентация производиться по режущим кромкам, действовать нужно строго по направлению спиральных канавок, т.к. они не меняют свою форму даже от воздействия большого количества стружки. Сверло фиксируем так, чтобы кромка, которая будет точиться, находилась строго параллельно оси шлифовального инструмента. Самый важный вопрос: когда рабочая часть наточена? Как только Вы увидите отблеск света от рабочей поверхности – это значит, кромка наточилась. По такой же системе натачиваем и вторую сторону.

Фото — Заточка сверл

При этом очень важно не расцентровать сверло раньше, в таком случае Вы потеряете его равновесие, и при работе инструмент будет отклоняться на несколько градусов от стандартно-заданных параметров. Угол между комками – это самый важный параметр заточки.

Фото — Режущий угол

Стандартные размеры имеют следующий вид:

Сталь легированная, конструкционная, инструментальная – 90 более градусов;

Мягкие металлы (медь, алюминий, сплавы алюминия) – 90-100 градусов;

Дерево, пластмасса, резина – 90-100;

Бронза, латунь – 110-120.

Чтобы своими руками добиться высокой точности обработки, нужно особое внимание уделять параметрам стандартным и деформированным. Для контроля процесса заточки можно заказать себе специальный шаблон для сверла с нужным диаметром и углом. На фото представлена схема обработки сверла с таким приспособлением.

Фото — Шаблон заточки

Если же нет средства или времени на приобретение шаблона, воспользуйтесь «дедовским» методом: действуем по правилу механики левой руки. Сгибаем руку, и замещаем её таким образом над сверлом, чтобы режущая поверхность была закрыта с нескольких сторон, должен получится своеобразный коридор. Напротив торцевой поверхности размещаем светильник, и проверяем ровность и точность заточки (это будет четко видно с расстояния в 20 см от сверла, если смотреть один глазом).

Фото — Правило левой руки
Фото — Проверка отблеска

Используя самодельный электрический станок, очень важно контролировать процесс обработки заточки сверл. Для полного нарушения точности достаточно ошибиться на 1 мм. Приспособление для автоматической заточки корончатых сверл небольшого диаметра также может использовать для дисков, ножей, ножниц, цепей, и т.д.

Видео: Заточной станок Энергомаш ТС 6010С

Профессиональные способы

Методы, перечисленные выше, подходят для домашнего узкопрофильного использования, но если нужно натачивать сверла серийно, то у Вас не хватит, ни времени, ни сил на ручную центровку, проверку или заточку. Рассмотрим, как используется профессиональный станок для сверл.

Шлифовальный круг должен быть изготовлен из мелкого абразивного материала. Место заточки должно освещаться под правильным углом по отношению к сверлу. Работник обязательно надевает защитные очки и рукавицы.

Пошаговая инструкция :

Перед выбором станка для заточки сверл, нужно прочитать про него отзывы, внимательно изучить паспорт и возможности. Один форум механиков даже советовал всегда носить с собой сверло, чтобы можно было на месте проверить эффективность.
