Теплица на загородном участке не только является его украшением, но и позволяет получить урожай экологически чистых овощей для всей семьи.

Для достижения этой цели идеально подходит теплица из ПВХ, построенная своими руками. Не всегда стандартные конструкции, предлагаемые рынком, подходят для участка по размерам и форме.

Одним из популярных способов устроить это нехитрое сооружение – сделать его самостоятельно. Для этого используются различные материалы, конструкции, способы установки.

Не нужна теплица? Предлагаем ознакомиться со статьей – .

Виды теплиц

Устройства для организации закрытого грунта могут значительно отличаться друг от друга. Это зависит от многих факторов, в том числе от формы сооружения, материалов для его изготовления, сезонности применения, наличию обогрева и его виду.

При использовании ПВХ труб обычно подходят следующие конструкции:

• пристенная – сооружение примыкает к одной или двум стенам здания, жилого или технического;
• парник с двумя скатами в форме домика;
• многоугольная, имеющая ломаную крышу;
• арочная – с куполом округлой формы.

Пристенные строения

Обычно их устанавливают у стены с юго-западной или южной стороны здания. В этом случае она является как бы аккумулятором тепловой энергии, нагреваясь в течение дня и отдавая его в прохладное ночное время.

Это позволяет сглаживать суточного колебания температур, что благотворно сказывается на растениях.

Недостатком таких теплиц является постоянное действие на стену воздуха повышенной влажности внутренней атмосферы, что может способствовать ее преждевременному разрушению.

Этого можно избежать, оштукатурив поверхность и покрасив ее водостойкой краской. Для крепления каркаса парника к стене можно использовать трубчатые кронштейны в виде стакана.

Внутренний размер трубы должен соответствовать наружному диаметру пластиковой трубы каркаса, чтобы она свободно входила в нее. Соединение нужно зафиксировать винтом перпендикулярно его оси. Металлический кронштейн нужно покрасить для защиты от коррозии.

В качестве покрытия для такой теплицы целесообразно использовать монолитный поликарбонат . Он прозрачен, что делает строение дополнительным украшением экстерьера участка.

Двускатные типы

Это самая распространенная форма для устройств закрытого грунта. Популярность объясняется простой формой каркаса, которая может быть выполнена своими руками при использовании труб и фитингов из ПВХ в стандартном исполнении.

Такой каркас прочен, долговечен и достаточно устойчив к ветровым и снеговым воздействиям. Такие каркасы обеспечивают невысокий коэффициент отражения, и это способствует оптимальному прогреву парника из ПВХ под воздействием солнечных лучей.

Если установить скат под более острым углом, можно добиться произвольного схода снеговых масс с кровли, что позволяет избавиться от необходимости периодической очистки зимой.

Но это возможно только на жестком покрытии, не прогибающемся от нагрузки. Таким свойством обладает оконное стекло или сотовый поликарбонат.

Двухскатные парники оснащаются дверцами и форточками для проветривания. Через них выпускается теплый влажный воздух, накапливающийся под крышей.

Если боковые стенки такой теплицы установить с наклоном, освещенность в утренние и вечерние часы будет выше. Это несколько усложняет конструкцию, но в средних широтах такое решение будет оправдано.

Арочные конструкции

Без сомнения, являются самыми популярными формами сооружений для устройства закрытого грунта. Конструкция отличается прочностью, хорошей устойчивостью и простым до безобразия монтажом. Кроме того, подготовка места для ее установки не требует сложных решений.

Благодаря использованию легковесных труб ПВХ, каркас парника достаточно легок, чтобы его без разборки можно было переместить на другое место, что улучшает возможность оптимизации севооборота.

Универсальность материала позволяет выбирать любые размеры и конфигурации строения.

Арочная форма теплицы требовательна к ее расположение в пространстве. Строение должно быть ориентировано своей осью с юга на север . В этом случае в утренние и вечерние часы будет иметь место максимальное количество солнечного света.

В дневное время наиболее сильно освещается купольная часть парника, где преломление лучей не так значительно.

Купольные строения из труб ПВХ

Такую конструкцию можно считать вариантом исполнения арочной. Такая форма обеспечивает беспрепятственный сход снега с крови, что облегчает обслуживание в зимний период.

Кроме того, такая форма лучше подходит для выращивания высоко растущих растений. Вентиляция в купольной теплице значительно эффективнее, учитывая сокращение объема пространства в верхней части строения.

Сделать теплицу из ПВХ трубы своими руками несложно, поскольку при монтаже применяются отработанные технологии сборки как для водопроводных систем. При этом используются те же фитинги.

Выбор места и подготовка площадки

От выбора места расположения теплицы во многом зависит эффективность ее использования. Мы уже указывали на важность ориентирования в отношении сторон света. Но важно также, чтобы она находилась в хорошо освещенном месте, не будучи затемненной растущими рядом кустами или деревьями.

Кроме того, площадка, на которой устанавливается строение из труб ПВХ, должна стоять на строго горизонтальной площадке. От этого зависит долговечность конструкции. Если возникнет его перекос, создаются условия для смещения покрытия из поликарбоната или стекла, за которым может последовать его разрушение.

При размерах теплицы из труб ПВХ до 6 метров в длину, ее можно устанавливать на основание из деревянного бруса. Его нужно ставить на ровной площадке еще с осени, а весной дополнительно проверить на горизонтальность и соблюдение формы.

Как правило, это прямоугольник и достаточно добиться равенства диагоналей. После выполнения этой операции основание нужно дополнительно зафиксировать к грунту анкерами.

При установке деревянного основания под него нужно подсыпать дренажный слой из песчано-гравийной смеси толщиной 10-15 сантиметров. Это позволит более активно отводить лишнюю воду из-под теплицы.

Для установки оранжереи из трубы ПВХ длиной более 6 метров предпочтительно использовать капитальный ленточный фундамент . Это особенно важно для грунтов, подвергающихся сезонному вспучиванию.

Расчет потребности в материалах для теплицы из труб ПВХ + чертежи

Чтобы определиться с количеством материалов, необходимо разработать чертеж теплицы из труб ПВХ для изготовления своими руками.

Чтобы не выполнять утомительные расчеты для каждой детали в отдельности, для выполнения чертежа лучше использовать миллиметровую бумагу. Это позволит, при определенной скрупулезности выполнения, получить истинные размеры путем измерений. Точности при таком способе исполнения достаточно для выполнения расчета.

Следует учитывать, что все погонажные материалы выпускаются в стандартных длинах. Поэтому при проектировании нужно учесть возможность их рационального раскроя, чтобы не допускать излишних отходов.

Стандартные размеры некоторых материалов:

1. Трубы ПВХ размером 20-25 миллиметров производятся в длинах 1, 2, 3 и 6 метров.
2. Брус из древесины хвойных пород – 4 или 6 метров;
3. Поликарбонат сотовый толщиной 4, 6, 8 миллиметров выпускается в листах шириной 2,05 при длине 4, 6 или 12 метров.
4. Пленка полиэтиленовая толщиной 90-200 микрон продается в рулонах, ширина составляет от 1 до 3-х метров. При установке допускается сварка по ширине. Для этого достаточно домашнего утюга и алюминиевой фольги.

Расстояние между дугами теплицы из труб ПВХ выбирается в зависимости от материала покрытия. Для пленки оно должно составлять 0,7-0,75 метра.

Если покрытие выполняется поликарбонатом с укладкой листов внахлест на 10-12 сантиметров, то необходимо предусмотреть для каждого листа опору не менее, чем на 3 арки, то есть расстояние между ними должно составлять: (2,05 – 0,1) : 2 = 0,97 метра. Количество листов определяется заданной длиной теплицы.

Отдельно рассчитывается количество материалов на торцевые стенки. Несущая конструкция изготавливается из деревянного бруска размером 50 х 50 миллиметров и ошивается материалом основного покрытия с использованием планок толщиной 15-20 миллиметров.

Конструкция торцевых стенок должна предусматривать дверной проход шириной порядка 90 сантиметров при высоте 1,8-2,0 метра, чтобы было удобно пользоваться садовой тачкой. В верхней части торцевой стенки нужно предусмотреть форточку.

Если для покрытия используется поликарбонат, его крепление производится двумя способами:

1. Путем наложения стяжки поперек корпуса теплицы. Эта деталь изготавливается из оцинкованной стальной полосы шириной не менее 40 миллиметров при толщине 0,7-1,0. Длина на полосы должна превышать обвод каркаса приблизительно на 0,5-0,7 метра, которые нужны для формирования хомута. Натяжка производится шпилькой М10, длина которой 20-25 сантиметров с использованием двух гаек с шайбами.
2. Креплением к аркам врезающими винтами со специальными компенсирующими шайбами с шагом установки 250-300 миллиметров.

Для установки дверей и форточек понадобятся навесы по 2 штуки на каждую деталь. Ниже представлены чертежи различных вариантов каркасов с размерами.

Соединение труб и фитингов при сборке теплицы

Для сборки теплицы применяются напорные трубы из ПВХ и соответствующие фитинги – муфты, уголки, тройники и крестовины.

Когда подобран необходимы комплект деталей, их нужно проверить на совместимость. Нормальный фитинг должен надеваться на трубу, погружаясь не менее, чем на 2/3 собственной длины.

Клеевое соединение

Клеевые составы для ПВХ в качестве основного компоненте содержат именно этот материал, разведенный специальным растворителем, который удерживает его в текучем состоянии. В качестве добавок применяются и присадки разного рода для улучшения адгезии и придания составу нужной консистенции.

После нанесения клея на детали происходит смешивание длинных цепочек молекул ПВХ, а в результате испарения растворителей происходит загустение массы. Материал обеих деталей смешивается, образуя монолитный прочный узел.

Приобретая клей для ПВХ нужно тщательно ознакомиться с инструкцией по применению, в которой имеются указания по способу подготовки к склеиванию и правильному проведению процесса.

При комнатной температуре время схватывания клея составляет около 4-х минут. При температуре 40 градусов оно сокращается до одной минуты.

Деталь в натуральную величину отрезается от трубы специальными ножницами. Они устроены таким образом, что не оставляют на конце заусенцев.

Смотреть видео

Резку можно выполнить любой пилой с мелкими зубьями (ножовкой по металлу), но после этого нужно тщательно удалить заусенцы, которые могут отрицательно сказаться на совмещении деталей при склейке.

Перед началом склеивания поверхности соединяемые детали нужно подготовить специальным образом. Главная цель – обезжиривание. Склейку можно производить на открытом воздухе, если позволяет погода. Температура воздуха при этом должна быть в пределах 5-35 градусов.

Важно помнить, что кисть для нанесения клеевой массы должна быть из натуральной щетины, в противном случае синтетический материал также будет растворен и это может повредить прочности соединения. Часто производители клеев включают кисть в комплект поставки.

Склеивание деталей производится в следующем порядке:

1. Произвести примерку трубы и фитинга на предмет соответствия. Пометить маркером границы нанесения клея.
2. Зачистить детали от заусенцев и грубых повреждений.
3. Обезжирить склеиваемые поверхности.
4. Нанести клей специальной кистью.
5. Совместить детали, надевая фитинг на трубу. Провернуть детали на угол порядка 90 градусов и установить в нужное положение. Эта операция должна обеспечить равномерное распределение клея по поверхностям.
6. Детали нужно жестко удерживать в течение 15-20 секунд.
7. В зависимости от температуры окружающей среды время сушки и окончательного схватывания клея составит до 4-х минут.
8. Избыток клеевой массы с поверхности деталей нужно удалить ветошкой.
9. Склеенные детали нельзя перемещать в течение 15-20 минут.

Смотреть видео

При склеивании деталей из ПВХ могут возникнуть следующие дефекты:

1. Частичный непроклей возникает при неравномерном нанесении клея и при наличии на поверхности деталей грубых повреждений. К тому же может привести пересушенный слой клея – время после нанесения до совмещения деталей не более 12-15 секунд.
2. При производстве работ в условиях минимально допустимых температур может привести к мягкому непроклею, что свидетельствует о недостаточной полимеризации клея.
3. Пористая клеевая прослойка образуется при неравномерном нанесении клея. Причинами тому могут служить загрязнения в области склейки, плохое перемешивание клеевой массы перед нанесением, непроизвольное смещение вовремя сушки.

Склеивание является основным способом сборки. Однако при возведении тепличных каркасов нет необходимости в герметичности соединений. Поэтому при выполнении такой работы часто используется способ сборки с применением металлического крепежа.

Сборка каркаса из труб ПВХ на винтах

Характер нагружения элементов каркаса теплицы из труб ПВХ допускает его сборку с использованием крепежа. Такой способ даже упрощает процесс сборки. Скатная поверхность не является препятствием для сверления, если использовать простейший кондуктор.

При монтаже может понадобиться сверление по месту установки. С трубами из ПВХ это не представляет проблемы. В нужном месте достаточно оставить глубокую метку, которая легко выполняется заточенным трехгранным штырем из любого металла. В таком случае сверло не будет соскальзывать в сторону по покатой поверхности.

Для сборки теплицы достаточно использовать стандартные болты М6 с удобной формой головка. Для их установки понадобятся отверстия диаметром 6,5 миллиметра. Вместе с болтом понадобится соответствующая гайка, стандартная шайба и пружинная шайба – гровер. Осторожность нужно проявлять при затяжке – труба ПВХ не отличается высокой прочностью на сжатие.

Смотреть видео

Самостоятельная заливка фундамента

Опорное основание для теплицы также необходимо, как и для любого другого сооружения. Только в данном случае оно работает несколько иначе.

Сама по себе теплица, особенно изготовленная из легких труб ПВХ, имеет незначительный вес и большую парусность. Если ее хорошо не укрепить, она вполне может пойти «гулять» по соседним участкам.

Смотреть видео – преимущества бетонного фундамента

Как можно устроить фундамент под теплицу:

1. Опорное основание из деревянного бруса устанавливается в том случае, если планируется держать теплицу на этом месте в течение 2-3 лет. Впрочем, можно, не смещая это сооружение, просто заменить деревянное основание.

Для него используется брус 150х50 или 120х100 миллиметров. Перед его укладкой нужно выровнять участок и снять дерн с мест расположения опорного основания.

Необходимо устроить дренажный слой из смеси песка с гравием толщиной 120-15 сантиметров.Поверх дренажа уложить гидроизоляцию из рубероида в один или два слоя.

Уложить брус по контуру каркаса. Полученный прямоугольник проверить на равенство диагоналей , закрепить стороны между собой. Перед укладкой материал нужно обработать антисептиком, это увеличит срок его службы.

Нужно отметить, что обработка антисептиками не гарантирует длительного срока эксплуатации теплицы, ее придется либо переносить через несколько лет, либо менять опору.

Крепление основания к грунту можно производить разными способами. Чаще всего используются обрезки арматуры длиной 80-90 сантиметров, вбитые в грунт. Но более надежными являются винтовые анкера. Это дороже, но надежнее.

По нему заливается слой бетонного раствора, в который устанавливается первый угловой блок. Его нужно тщательно выставить по горизонту, используя строительный уровень. Затем натянуть шнуры и по ним выложить остальные блоки по периметру. Время схватывания кладочного раствора составляет около 7 дней, по истечении которых можно продолжать работы по установке каркаса теплицы из ПВХ труб своими руками.

1. Фундамент из кирпича на бетонном основании устанавливается при наличии рыхлых грунтов на участке. Для устройства опоры под теплицу нужно отрыть траншею в грунте глубиной 40 сантиметров и шириной 20. По ее дну нужно сделать дренажный слой толщиной 15-20 сантиметров. Его нужно утрамбовать и пролить водой для лучшего уплотнения. Установить арматуру в количестве двух жил в 5 сантиметрах от подсыпки, использую подставки из битого кирпича. Желательно установить опалубку, выровняв ее верхний край по горизонту.

Заливку бетоном произвести в один заход, беспрерывно. При этом нужно установить анкерные болты М12 на расстоянии не более 1,5 метра один от другого.

После полного отвердения бетона положить кирпичный пояс в два кирпича по периметру.

Смотреть видео

По истечению недели можно приступать к установке каркаса теплицы.

Применяются и другие способы изготовления фундамента для теплицы с использованием других материалов. Их выбор чаще всего зависит от наличия и вида остатков от основного строительства на участке.

Пошаговая инструкция для сборки каркаса теплицы

Комплекты для теплиц различных размеров продаются на строительных рынках. Прилагаемые инструкции дают полное представление о порядке их сборки и установки.

Но не всегда их конструкции и размеры удовлетворяют покупателя по соответствию месту установки. Тогда теплицы из ПВХ труб нужных размеров изготавливаются своими руками.

Но основные приемы сборки и установки от этого не зависят, поскольку комплектующие изделия одинаковы.

Смотреть видео

При сборке используются следующие соединительные элементы:

1. Стакан – пластиковое изделие с внутренним диаметром, соответствующим наружному размеру трубы. Крепится к основанию саморезом через донышко. Оконечность арки вставляется в отверстие и фиксируется винтом.
2. Тройник представляет собой соединительный элемент с тремя отверстиями. При сборке арки используются перпендикулярные соосные отверстия, предназначенные для установки продольных ребер в процессе монтажа каркаса. Используется только для изготовления крайних арок.
3. Крестовина применяется для той же цели при установке промежуточных арок, к которым продольные ребра подводятся с двух сторон.

Крепление сопрягаемых деталей может производиться на клею или винтами. Чаще используется второй способ, поскольку теплицы устанавливаются, как правило, ранней весной, когда температура наружного воздуха может быть недостаточной для надежного клеевого соединения.

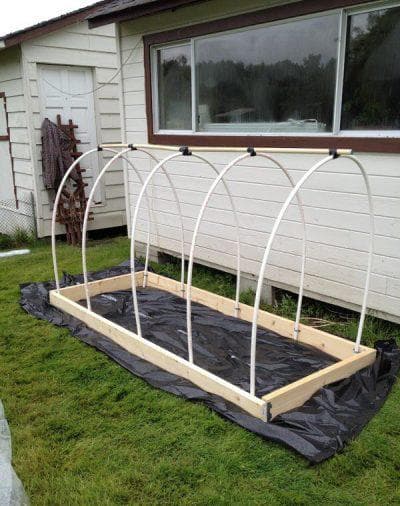

При монтаже теплицы непосредственно на грунт арки могут устанавливаться на штыри.

Для изготовления штырей применяется арматурная сталь, диаметр которой подбирается в зависимости от внутреннего размера применяемых для каркаса труб. Длина их составляет 0,6-0,8 метра, в грунт вколачиваются на глубину около полуметра.

После установки всех арок по периметру каркаса устанавливаются доски деревянного короба. Их размер 40-50х120-150 миллиметров. Крепление производится непосредственно к аркам с использованием металлической полоски самонарезающими винтами.

Смотреть видео

Установка каркаса на подготовленное основание практически ничем не отличается от описанного порядка действий для теплиц из труб ПВХ при монтаже на грунт.

Монтаж двери для теплицы

Для нормальной теплицы нужны две двери, которые устанавливаются на обеих торцевых стенках. Их основное назначение – обеспечить удобное обслуживание внутреннего пространства сооружения.

Поэтому ширина проема должна быть не менее 90 сантиметров, что позволяет свободное прохождение садовой тачки. Высота при этом должна составлять порядка 1,8-2,0 метра.

Кроме того, устройство прохода должно быть достаточно герметичным, чтобы обеспечить сохранение микроклимата в ночное время.

Кроме двери в теплице устанавливаются несколько форточек для проветривания помещения . Они нужны для удаления теплого влажного воздуха, который собирается в верхней части строения и являются вредными для рассады и тепличных растений.

Для изготовления двери используется деревянный брусок размером 50х50 миллиметров. Прямоугольная рама двери разделяется поперечиной. Обязательным элементом является укосина, придающая конструкции жесткость. Места соединения деталей дополнительно усиливаются уголками, изготовленными из оцинкованной стали.

Полотно двери выполняется из того же материала, что и основное покрытие теплицы – пленки, поликарбоната или оконного стекла.

Смотреть видео – монтаж двери

Установка двери на место применения выполняется с использованием стандартных дверных навесов в количестве двух штук.

Дверной проем на торцевых стенках формируется в процессе изготовления их обшивки. Для этого чаще всего используются деревянные бруски, даже если основным материалом каркаса является труба из ПВХ.

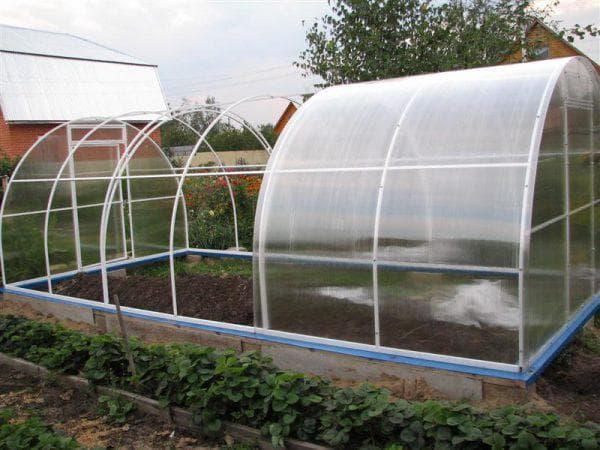

Установка покрытия – полиэтиленовой пленки или монолитного поликарбоната

Для отделения помещения от наружного пространства производится несколькими способами:

• установкой сотового или монолитного поликарбоната толщиной 4 – 8 миллиметров;
• покрытием полиэтиленовой пленкой толщиной 90- 200 микрон.

Следует заметить, что использование пленки обходится в разы дешевле, но менять ее приходится, как правило, ежегодно.

Смотреть видео

Зато поликарбонат, если он качественный (нужно опасаться китайских подделок), может служить до семи лет, после чего начинается помутнение материала из-за износа наружной поверхности.

Перед установкой листов поликарбоната на верхние торцы арок нужно установить само клеящуюся герметизирующую ленту.

Лист устанавливается таким образом, чтобы внутренние полости располагались вертикально. При этом не происходит накапливания влаги в пустотах.

Для установки используется специальный крепеж, учитывающие свойства материала, для работы с которым нужен только стандартный инструмент.

Смотреть видео – монтаж и крепеж поликарбоната

Под винт устанавливается термошайба и эластичное уплотнительное кольцо, а его головка защищается колпачком. Следует помнить, что этот материал обладает повышенным коэффициентом теплового линейного расширения. Поэтому отверстие под винт должно быть на 1,0-1,5 миллиметров больше диаметра винта.

Расстояние между винтами крепления должно быть не более 400 миллиметров.

Стыки и примыкания покрытия из поликарбоната выполняются с использованием доборных элементов .

Порядок выполнения монтажа поликарбоната следующий:

1. Зашиваются листом торцевые стенки теплицы.
2. Вырезаются лишние части по образующей каркаса. Для этого можно воспользоваться обыкновенным строительным ножом.
3. Вырезаются проемы под двери и форточки.
4. Накладывается и крепится первый лист поликарбоната. При этом нужно выполнить свес в размере 8-10 сантиметров.
5. Далее последовательно накладываются и крепятся остальные листы.

Установка пленочного покрытия производится в следующем порядке:

1. Обшиваются пленкой торцевые стенки теплицы. При этом краях на краях дверного и форточного проемов она крепится планками 15-20х40 миллиметров и гвоздями длиной 60-70.
2. По образующей каркаса пленка крепится строительным степлером в качестве временной меры.
3. Пленка поверх каркаса устанавливается после заделки торцов. Ее располагают таким образом, чтобы оставался нахлест на нижнее деревянное основание, к которому они крепится планками. Если теплица установлена непосредственно на грунт, края нужно заправить под основание каркаса и присыпать землей.
4. Края пленки, на торцевых сторонах заворачиваются и крепятся планками вместе с ранее установленной пленкой на торцевой стенке.

Плюсы и минусы ПВХ

Материал обладает целым рядом положительных качеств, заключающихся в следующем:

1. Быстрый и простой монтаж и демонтаж конструкций.
2. Строение в разобранном виде занимает немного места и имеет маленький вес.
3. Сооружение теплицы из этого материала не требует владения специальными навыками или умениями и доступна для построения своими руками.
4. Доступность и невысокая стоимость материалов для сооружения теплицы.
5. Высока прочность и устойчивость к воздействию внешних факторов.
6. Срок службы каркаса из ПВХ оценивается не менее чем в 10 лет.

Даже при большом желании найти явно выраженные недостатки в конструкции теплицы из труб ПВХ непросто. Считается, что их опасно ставить в региона с сильными ветрами.

Но это в равной мере относится к любым материалам. И способ решения один – установка дополнительных растяжек и ребер жесткости. Для долговечности также не рекомендуется в таких условиях использовать мягкий материал для покрытия.

Записи

Способов создания такой вещи, как лук из поливинилхлоридных труб очень много, на просторах интернета можно найти самые изощренные способы, но прежде всего, хочется, чтобы процесс изготовления был простым, удобным и не хлопотным, в том числе не занимал много времени и сил. Вот с такими способами и стоит познакомиться. Рассмотрим три самых простых и понятных способа изготовления лука самостоятельно.

Способ №1.

С помощью первого способа вполне возможно изготовить интересный лук, конструкция которого не подлежит разборке. В сравнении с множественными советами и концепциями процесса изготовления, этот вариант, пожалуй, проще всех. Главным нюансов в создании лука является наличие строительного оборудования, такого как технический фен.

Для процесса изготовления необходимо вооружиться:

1. Труба из поливинилхлорида, имеющая параметры длины около полутора метра, а диаметра около 2,5 см.

2. Технический прибор фен.

3. Узкая ручная пила, фломастер и измерительная лента.

4. Один длинный кусок дерева и два куска, имеющие длину около 80 см.

5. Прибор для процесса сверления с металлическим стержнем и бумага из алюминия (см. ).

6. Красящее вещество для придания декоративных свойств.

7. Скотч и перчатки любой разновидности.

Итак, на первоначальном этапе изготовления лука необходимо сделать разметку трубы из поливинилхлорида. С помощью измерительной ленты нужно с двух окончаний трубы отмерить участок длиной в 30 см и в 60 см, с последующим проставлением разметочного обозначения. В этих целях, для удобства процесса, нужно воспользоваться фломастером яркого цвета. Далее, необходимо с максимальной точностью определить центральную точку трубы, для этого нужно отмерять 75 см от любого конца трубы. Зафиксировать отметку фломастером. Затем, для определения участка, который будет отводиться под рукоятку, нужно от центральной точки отмерять в обе противоположные стороны по 8 см. Естественно, зафиксировать отметки фломастером.

Следующий этап изготовления лука предполагает создание деформации трубы из поливинилхлорида. Для этого, в целях удобства, необходимо создать вспомогательный элемент, который поможет разогреть трубу. Кусок алюминиевой бумаги нужно согнуть так, чтобы образовались две перпендикулярные плоскости. Проще говоря, создать образование угла в 90 градусов.

Далее, происходит сам процесс деформации и создания изгиба. Чтобы добиться того, что нужно, необходимо взять трубу ПВХ и один ее конец закрыть угловым элементом из фольги. Проявляя внимательность и аккуратность, ориентируясь на разметку трубы, нужно нагреть участок трубы, который располагается по фиксированную точку в 30 см. Используя в этом деле технический фен, процесс нагрева пройдет быстро и беспроблемно. Нужно учитывать, для получения хорошего результата, необходимо постараться нагреть равномерными движениями весь предполагаемый участок трубы. При нагревании нужно проворачивать трубу.

Неразборный лук из ПВХ трубы — Шаг 4

После того как визуально будет видно, что участок трубы стал мягким, для обеспечения того, чтобы он не потерял нужную температуру и попросту не остыл, нужно завернуть его в алюминиевую бумагу. Не теряя времени, чтобы не допустить остывания, нужно проделать все аналогичные действия с другим концом трубы. Если станет визуально заметно и чувствительно на ощупь, что первый нагретый участок трубы начал остывать, обязательно нужно его нагреть дополнительно, прибегая к помощи все того же технического фена.

Очень важно понимать, что в процессе нагрева трубы из поливинилхлорида нужно постараться не допустить когда поверхность трубы начнет покрываться пузырями, черным налетом или терять свой цвет. В противном случае, это будет свидетельствовать о том, что процесс нагрева произошел слишком быстро и неравномерно.

После деления конечной части трубы на равные участи с последующей разметкой при помощи фломастера, необходимо от центральной точки трубы провести линию к одному из краев деформированного окончания. Правильным наклоном считается положение внутри лука снизу вверх.

Отступив от каждого из концов трубы расстояние в 3 см, нужно зафиксировать его с помощью маркера и прочертить округление окончаний будущего лука. Согласно прочерченной округленной линии, нужно обрезать все лишнее. По аналогии процесса со вторым концом трубы проделать все то же самое.

Чтобы спрятать некрасивые срезы, используя технический фен, необходимо их разогреть и после того, как они станут достаточно эластичными, загнуть края трубы во внутреннюю часть будущего лука. Другой конец нужно обработать точно так же. Как вариант, срезы и их края можно облагородить шлифовальной шкуркой.

Для того чтобы переходной участок между деформированными краями и основанием лука был более плавным, необходимо достаточно медленно разогреть переходной участок, ориентируясь на отметку в 30 см и около 4 см по ее обеим сторонам. В процессе разогрева трубы, она должна постепенно расшириться и переходной участок сам собой станет плавным. Это время можно использовать (пока участок разогрет) для создания изгиба окончаний изделия. Относительно основания лука, изгибы должны выступать вперед. Таким же образом необходимо создать изгиб второго конца трубы. В итоге, по окончании данного этапа, должна получиться ровная труба с наличием изогнутых вперед окончаний.

Далее, необходимо разогреть отрезок трубы от отметки в 30 см до начальной линии рукоятки. После процедуры нужно выполнить изгиб во внутреннюю сторону лука и дать охладеть. С противоположной стороны нужно повторить процедуру. В результате должны начать виднеться черты будущего лука.

И на завершающем этапе необходимо сделать изгиб рукоятки. Этот процесс необходим в целях удобства использования лука. По уже знакомому принципу, необходимо разогреть участок, отведенный для рукоятки, техническим феном и зажать его между ног, создав ему вид эллипса. Зауженные части эллипса должны быть перпендикулярны человеку, держащему лук. Одновременно нужно приподнять противоположные части лука, при этом добившись изменения положения рукоятки, она должна прогнуться во внутреннюю плоскость лука.

Завершаем изготовление лука процессом создания мест для тугой натяжки капроновой нити или бечевки. Отступив с каждого окончания лука около 2 мм и с фронтальной части около 1 см, в намеченной отметке необходимо дрелью сделать соответствующие отверстия. Диаметр дыр должно быть около 5 мм. После чего, специальной пилой необходимо пропилить под наклоном канавку, располагающуюся от края лука до просверленной дыры. Естественно, с другого конца лука необходимо сделать повторение процесса.

Для придания луку красивого внешнего вида, с помощью красящих веществ нужно нанести их слой на поверхность лука, тем самым задекорировав его. Цвет нужно выбирать, согласно своим желаниям. Если перед нанесением краски немного обработать поверхность лука шкуркой, можно обеспечить легкость и качественность нанесения красящей фактуры. Скотчем или другой нужно обмотать концы лука (ориентируясь на отметку в 30 см) и участка под руку.

Теперь можно пользоваться созданным своими руками изделием.

Способ №2.

Как уже стало понятно, это место будет предназначаться под рукоятку. Нужно не забывать, что все размеры даются примерные, если ладонь значительно больше, тогда и разметку стоит проводить, учитывая размер ладони человека. В противном случае держать лук будет просто неудобно.

При помощи строительного оборудования, нужно разогреть одну сторону трубы от начальной линии рукоятки до самого конца. После того как труба из поливинилхлорида стала размягченной и гибкой, нужно уложить ее в заранее созданную конструкцию из досок.

В случае использования трубы из полипропилена, доски не помогут создать зажим и деформировать ее. В таком случае, помимо досок, нужно использовать более жесткие и прочные материалы и приспособления, например, уголки из железа и инструмент, с помощью которого удастся зажать трубу. После зажатия одной части трубы, необходимо ее прогнуть. Все указанные действия нужно проделать и со второй частью будущего лука.

Далее, нужно приступить к формированию рукоятки. Защитив свои руки перчатками или любой тряпкой, после разогрева нужной части, необходимо создать удобное место, в котором предполагается держать лук. В случае использования труб из полипропилена, для создания рукоятки необходимо повторить действия, используя более жесткие инструменты. Нужно стараться не переусердствовать, приплюснуть совсем немного.

Затем необходимо от каждого окончания трубы отмерять участок длиною в 15 см. Используя любую жестяную банку, нужно положить один конец с отмерянной точкой на нее так, чтобы точка, определяющая отрезок в 15 см, располагалась строго по ее центру. С этого момента можно начинать работать с техническим феном, доведя трубу до гибкости. Доведя до нужного состояния, размягченный отрезок нужно закрутить по окружности тары.

Важно отметить, что необходимо проявлять внимательность и не перестараться. В случае сильного перегрева изделия из поливинилхлорида, оно начнет менять цвет, желтеть и терять свое качественные свойства. Если же перегреть трубу из полипропилена, она просто-напросто растечется.

Сооружая крепление для натяжной нити, нужно пропилить на концах двухсторонние углубления, контролируя при этом глубину. Не стоит делать их сквозными. В качестве тетивы подойдет та же веревка из полипропилена и капрона. Как вариант, можно попробовать и хлопчатобумажную. Если есть в наличии любая другая веревка, которая не имеет свойства тянуться, не сомневаясь, можно использовать ее.

Для изготовления стрел для лука можно приобрести сделанные заводским способом деревянные узкие реечки. Чтобы оперить стрелу, рекомендуется использовать натуральное перо, при выстреле оно не травмирует руку. Длину реек необходимо подобрать так, чтобы при натяжении изделия ее хватало. Во избежание скольжения стрел по нити, нужно прорезать на их концах углубления. Для обеспечения хорошего встревания в объекты, противоположные концы стрел необходимо хорошо заточить и завуалировать жестким материалом. Теперь можно пользоваться в удовольствие.

Все три способа изготовления лука из труб ПВХ рассмотрены, а выбор самого простого и удобного остается только за вами.

Собрать своими руками теплицу из пластмассовых труб (фото разных моделей представлены в сети) можно хоть какого размера.

Беря во внимание высшую упругость, различную длину и поперечник труб, различные способы крепления, может быть также придать теплице всякую желаемую форму. Более животрепещущи такие конструкции:

Теплица из полипропиленовых труб

Отзывы:

DOKTOR LEKTOR пишет: так что неси зачётку афтор ПЯТЬ тебе,у нас такие в магазе продают,только дороже….,с минусом правда ….мог спаять,но мож утуга не было ….тогда на болтах сэкономил

Андрей Бабичев пишет: видео правильно назвал — труба пп, а сам все время говошь пвх), да и дорого, проф труба 20х20 дешевле стоит, и то получается готовую купить почти столько же по цене выхъодит.. Вот такая ситуация

ТАИСИЯ ПОВАЛИИ пишет: ДО ПЕРВОГО СНЕГА

DOKTOR LEKTOR пишет: да полипропилен разрушается под действием солнечных лучей,но процесс долгий и на его век хватит,пока вы тут умничаеете мужик урожай собирает и ПИЛИЕТ НА ВАШЫ ГЛУПЫЕ КОМЕНТЫ,вечного ничего нет,ваш мозк и печень тоже разрушаются под действием самогона,но как скоро придет абздец это одному … известно

Мотобуксировщик Ураган пишет: Интересно, надо попробовать такую себе сделать. А какой регион съемки?

Пластиковые трубы, используемые для изготовления теплиц, можно приобрести с размерами от 2 до 7 метров. Выбирая длинную трубу, реально избежать дополнительных соединений.

Диаметр и толщина стенки трубы подбираются с учетом размера конструкции. Для средних приусадебных участков уместными будут небольшие парники из труб ПВХ, которые быстро и легко собираются и разбираются. Фото теплиц из труб ПВХ своими руками наглядно демонстрируют разнообразие форм конструкций.

Теплица из ПВХ Труб Своими Руками за Небольшие Деньги

Также неоспоримым преимуществом поликарбоната для покрытия теплиц, сделанных своими руками, является его долговечность и прочность. Хорошо смонтировав конструкцию, на долгие и длительные годы можно забыть о хлопотах по обустройству парника на своем участке. При выборе поликарбоната обратите повышенное внимание на его плотность – менее плотные листы сильнее прогибаются под тяжестью снега, поэтому потребуют большего ухода. Теплицы из ПВХ-профиля являются оптимальным вариантом для размещения на небольших дачных участках и придомовых территориях.

Их постройка занимает мало времени, требует незначительных физических и финансовых затрат. Данный вид теплиц характеризуется небольшим весом, высокой надежностью и прочностью.

How to Build a Greenhouse

Отзывы:

леня ку пишет: На сезон пленки хватит,а трубы вечные

Sasha Kampo пишет: Хороша ідея

Янш Про пишет: Кстати ветра держит. Дополнительно поверх пленки рыболовную сеть с крупной ячейкой накинул. Пленку ни в одном месте не повредил не один ветер. Как уже говорил трубы от жары прогнуло.

denis fedorov пишет: труба какого диаметра?пвх или полипропилен

Янш Про пишет: Сделал как вы. Простояла лето и трубы от жары прогнулись. Хотя идея достойная. Может просто надо в трубы арматуру вложить. А так хорошо у меня получилось. Урожай нормальный. Через 2 месяца эксплуатации себя оправдала. Выращенное сдавал по оптовой цене. Если бы сами торговали, то окупили бы за месяц.Удачи.

Из ПВХ-труб. Хотелось бы отметить, что самоделки представлены иностранным автором. Труба ПВХ у них не паяется, как у нас, а клеиться на специальный клей. Поэтому если вы решите воспроизвести самоделки, учитывайте то, что наши трубы и соединители одного диаметра и без обработки их не соединишь.О том какие материалы и инструменты понадобятся я буду рассказывать при рассмотрении каждой самоделки. Все соединения, за исключением некоторых, фиксирует клеем для ПВХ-труб. Итак начнем.

Шаг 1: Плавающая палочка
Такую палочку автор сделал для развлечения в бассейне. Для ее изготовления понадобиться: 20-30 см 15 мм трубы, две заглушки, песок, клей.
Закрывает один конец трубы заглушкой. Насыпает в трубку на две трети песка. Закрывает заглушкой второй конец трубы. Заглушки при установке фиксирует с помощью клея. Теперь при помещении трубки в бассейн она будет всегда стоять на дне. Можно устроить игру по доставанию трубки. Можно не насыпать песок, тогда трубка будет плавать на поверхности.

Шаг 2: Душ
Для душа понадобиться: пятнадцатая труба, 3 заглушки, крестовина, 2 угла на 90 градусов, 1 угол на 45 градусов, соединитель для шланга, клей.

В крестовину с двух противоположных сторон устанавливает два отрезка трубы по 50 см. Противоположные концы труб закрывает заглушками. В один из концов крестовины устанавливает отрезок трубы с разъемом для подключения шланга. В оставшийся разъем крестовины устанавливает, через короткий отрезок трубы, угол 90 градусов, углом вверх. Затем в угол устанавливает 1,8 м трубы. В трубу устанавливает еще один 90 градусный угол. Затем небольшой отрезок и угол под 45 градусов. На конце угла устанавливает заглушку. В заглушке сверлит несколько отверстий сверлом на 1,5 мм. Подключает душ к шлангу, включает.

Шаг 3: Приспособление для ходьбы по шиповнику
Данная самоделка пригодиться тем, кто ходит в походы и его маршрут может пролегать через колючие заросли.
Для такого приспособления понадобиться: 90 см дюймовой ПВХ-трубы, 2-2,5 метра веревки, дрель.

В концах трубы автор просверлил отверстия. К отверстиям привязал концы веревки. Самоделка готова. Теперь как это работает. Кладет трубу на землю и наступает посередине ногой. Веревку берет в руки. Держа веревку внатяг поднимает ногу и двигает её вперед. Затем опускает ногу подминая кустарник. Таким образом, по утверждению автора можно перейти колючий кустарник.

Шаг 4: Тайник для ключа
Для изготовления тайника понадобиться: 2 заглушку, небольшой отрезок 20 мм трубы. Размер трубы зависит от ключа.
Отрезает небольшой кусочек трубы. Закрывает одну сторону заглушкой. Помещает в трубу ключ, и закрывает второй заглушкой. Теперь можно поместить тайник, например, в бассейн. Герметичная конструкция не даст проникнуть воде, а воздушная подушка не даст тайнику утонуть.

Шаг 5: Водный волейбол
Волейбол увлекательная игра. Играть в волейбол имея вместо веревочной сетки водяную не только интересно, но и весело. Для водного волейбола понадобиться: 15 мм труба, 3 Т-образных соединителя, 2 угла под 90 градусов,4 заглушки, клей, дрель.

От трубы отрезает два куска трубы по 1 м. Сверлит в них отверстия 1,5 мм сверлом, по всей длине трубы. Соединяет их между собой тройником. Трубы вставляет в противоположные концы тройника, оставшийся конец смотрит в противоположную от отверстий сторону. на концы труб устанавливает, углом вниз, два 90 градусных угла. Отрезает семь кусков трубы по 61 см. Устанавливает две трубы по краям и одну по середине. На конец средней трубы-ноги устанавливает заглушку. На крайние устанавливает Т-образный соединитель. На концы тройников устанавливает четыре отрезка трубы. На три из них устанавливает заглушки, на последнюю разъем для шланга. Подключив шланг и включив воду можно наслаждаться игрой в водный волейбол.

Шаг 6:Раскладной стул
Следующую самоделку автор рассматривает как детскую, но я думаю что такой стул может пригодиться, например, рыбакам. Итак для изготовления стула понадобиться: 20 мм труба, 8 прямых углов, 2 длинных болта с гайками, старые джинсы, дрель, швейные принадлежности.

Отрезает восемь 30 см куска трубы. Соединяет трубы, с помощью углов, делая два квадрата. В двух сторонах каждого квадрата посередине, напротив друг друга делает отверстия. Просовывает один квадрат в другой, соединяет болтами. Раскрыв ножки отмеряет нужное количество ткани, вырезает. Обшивает сиденье. Раскладной стул готов.

Шаг 7: Клетка для посадки растений
Для того, что бы высаживать растения на одинаковом расстоянии была сделана следующая самоделка.
Для её изготовления нужно: 24 отрезка 15 мм трубы, 4 прямых угла, 4 крестовины, 8 Т-образных соединителя.

Сначала автор собирает середину. Устанавливает в крестовины трубки, собирая из них квадрат. Затем к концам трубок присоединяет Т-образные отводы, в них опять трубки и углы. Таким образом получается решетка. Установив решетку на землю в квадраты можно высаживать растения на одинаковом расстоянии.

Шаг 8: Держатель для фонаря
Следующая самоделка проста и функциональна. Для её изготовления нужен лишь обрезок трубы, два шурупа и дрель. Отрезает кусочек трубы. От краев к середине отрезает под углом трубу, оставив примерно треть посередине. Сверлит по краям отверстия. прикручивает держатель к стене. Теперь можно установить в держатель фонарь.

Шаг 9: Кукольный театр
Следующая самоделка должна заинтересовать родителей. Для её изготовления автор использовал трубу и различные соединителе, а также простынь и булавки.

Иметь свой парник на огороде – это всегда выгодно и удобно. На улице еще холодно, а у вас в холодильнике экологически чистые овощи, которые не сравнятся с продуктами, купленными в супермаркете. Сегодня возводить парник можно из любого материала, но если вам нужно соорудить конструкцию быстро и легко, то стоит использовать вариант из ПВХ труб.

Какие трубы подходят

Прежде чем перейти к описанию расходных материалов, необходимо выделить некоторые достоинства парника из ПВХ труб:

• простота установки, демонтажа или переноса на другое место;
• дешевизна материалов для сооружения конструкции;
• создание необходимых для выращивания многочисленных культур условий;
• высокая прочность, легкость и экологическая безопасность.

При всех имеющихся достоинствах необходимо отметить, что возводится парник из ПВХ труб временно. Выращивать там овощи можно будет только один сезон. По истечении этого времени придется как минимум заменять верхнее покрытие. При выборе ПВХ труб необходимо рассчитать необходимое их количество.

Чтобы соорудить небольшой парник, не обходимо купить ПВХ трубы следующей длины:

• 190 см (4 штуки);
• 68 см (10 штук);
• создание шарниров 10 см (10 шт.);
• 350 см (2 шт.);
• 558 см (4 шт.);
• 170 см (2 шт.);
• 360 см (2 шт.);
• 90 см (4 шт.).

На видео – парник из пвх труб своими руками:

При выборе материала для обшивки каркаса можно обратить внимание на полиэтилен, поликарбонат или армированную пленку. Самым прочным из всех остается поликарбонат. Но позволить его себе могут далеко не все из-за высокой стоимости.

А вот как выглядит можно увидеть на фото в статье.

Какой материал для парника самый лучший и подходящий, очень подробно изложено в данной

Как выглядит парник из спанбонда, и как его сделать своими руками, поможет понять информация из статьи:

А вот бюджетным вариантом остается полиэтилен или армированная пленка. Если раз в 2 года вы будете менять верхнее покрытие теплицы, то стоит задействовать полиэтилен. Он стоит недорого и сможет противостоять небольшим ветровым нагрузкам.

Производители и цены на трубы

Сегодня имеется широкий ассортимент ПВХ труб, используемых для установки теплиц. Самыми популярными остаются такие производители:

Монтаж парников

С основанием из деревянного короба

Арочная постройка из ПВХ труб может быть монтирована не только на земле, но и на заранее выполненном деревянном коробе. Таким образом, удается создать более благоприятные условия для выращивания культур, точно отслеживать их состояние, состав почвы и температурный режим.

Из деревянного короба

Все монтажные работы выполняются по следующему плану:

1. Для выполнения основания необходимо подготовить площадку для установки, выполнить разметку.
2. По краям будущего короба вбить металлические прутья. Именно они и будут основой для монтажа ПВХ обрешетки.
3. Между штырями должна соблюдаться дистанция 70 см. Вбить колышки так, чтобы над уровнем земли их длина составляла не менее 10 мм.
4. Выполнить проверку всех диагоналей, все углы должны быть прямыми. Иначе парник не будет устойчивым.
5. Используя подготовленные доски, можно приступать к созданию короба. Его высота может достигать от 30 см.
6. Далее переходите к сборке обрешетки из ПВХ труб. Для выполнения торцов можно использовать деревянные брусья. Только не забудьте оставить место для дверей и форточек.Собранный каркас обшить пленкой. Ее края заправить под короб и зафиксировать скобами. В последнюю очередь нужно установить двери и форточки для циркуляции воздуха. А вот как выглядит парники нового поколения, можно увидеть на фото

Короб для таких сооружений может иметь в основании только грунт, который насыпают до определенного уровня. Но также имеется вариант установки короба на подушку из керамзита и песка. Это позволит улучшить микроклимат внутри теплицы. Такое сооружение будет более теплым, а оценивать состояние грунта будет намного проще.

С покрытием из поликарбоната

Получить более прочную постройку из ПВХ труб можно при условии, если каркас будет обшит поликарбонатом. Такое сооружение является долговечным, надежным, а еще в нем намного проще поддерживать условия, необходимые для полноценного роста растений. Возводить мощные каркас для листов поликарбоната совершенно не требуется. Так что заготавливать металлические трубы не придется. ПВХ- конструкции прекрасно противостоят всем нагрузкам, если условия сборки не были нарушены.

Монтажные работы сводятся к соблюдению следующего плана:

1. Первым делом стоит подготовить участок для установки парника . Там тщательно разровнять почву.
2. Сборка парника происходит в торцовых деталях. Вначале вырезать 3 листа с габаритами 2х2,1 м. Для этих целей необходимо задействовать острый нож. А вот материал должен лежать на твердой и ровной поверхности.
3. Собрать из ПВХ труб раму на земле. При этом необходимо учитывать тот факт, что здесь должна находиться форточка и двери, которые будут открываться вверх. Таклй парник похож на
4. Демонтировать с поликарбонатных листов защитную пленку, уложить на подготовленную горизонтально установленную раму наружной стороной вверх.
5. Поликарбонат выровнять . Первый лист должен быть уложен так, чтобы дверной проем и форточка были прикрыты. Когда лист установлен ровно, то можно его фиксировать к обрешетке из ПВХ труб, используя саморезы. После фиксации ненужные части поликарбоната обрезать по дуге, используя строительный нож.
6. Теперь можно приступать к фиксации второго листа . Он должен или встык к первому. Также следите, чтобы между материалами отсутствовали зазоры. Аналогичным образом выполнить второй торец постройки.
7. Можно приступить к созданию дверей и форточек . Используя нож и линейку в листах поликарбоната прочертить и прорезать по центру рамки двери так, чтобы при закрытии образовался нахлест. Аналогичным образом вырезать форточки. Чтобы они хорошо закрывались, необходимо для шарниров сделать выступы. Как неудивительно но любые двери о окна можно сделать из подручных материалов, а вот , очень подробно изложено в данной статье.
8. Теперь можно переходить к сборке каркаса . По периметру выполнить из досок деревянный короб. Теперь обозначить все самые длинные его стороны и вбить около них металлические прутья. Они необходимы для стоек обрешетки.
9. Дуги ПВХ установить на эти направляющие, закрепить их с торцами продольной стяжкой.
10. Используя строительный уровень, проверить положение обрешетки. Теперь можно фиксировать теплицу. Для этого вбивать специальные колышки по углам обрешетки к основанию. Таким образом, конструкция не будет менять свое положение в процессе ее использования или сильного ветра.
11. Завершает установку крепление листов поликарбоната . Необходимо замерить дугу и нарезать материал с запасом в 10 см. Наружная сторона должна быть направлена вверх. Над торцами стоит оставить запас в 5 см. Все ненужные части материал после крепления необходимо удалить.
12. Фиксация листов поликарбоната осуществляется с использованием пресс-шайб . Снять защитную плёнку с материала можно только после того, как монтажные работы окончены.
13. Все стыки, образовавшиеся между листами, необходимо герметизировать . Для этих целей отлично подходит нейтральный силиконовый герметик. На двери и форточки установить ручки. Возможно вам также будет интересно больше узнать о том, каковы , и в какой части сада его стоит высаживать.

На видео – монтаж парника из пвх труб:
