Сложно представить себе охранную систему без проводов и кабелей. Их разнообразие, вариации и исполнение весьма разнообразны, именно поэтому, выбрать качественный оптоволоконный кабель не так просто. Разнообразие моделей и технических характеристик позволяет создавать уникальные системы охраны, однако, для того, чтобы купить кабель оптоволоконный, необходимо разобраться в его особенностях и понять, что он из себя представляет.

Кабель оптоволоконный – это кабель, состоящий из световодов волоконного типа и используемый как передатчик оптических сигналов. Особенностью этого варианта кабеля является возможность передавать сигнал на приличное расстояние без потери качества изображения, поэтому оптоволоконные кабели отлично подойдут для систем видеонаблюдения в местах с большими площадями и повышенной удаленностью камер от центра управления. Также, кабель оптоволоконный отличается повышенным сопротивлением помехам: даже при значительной протяженности кабеля, сигнал идет с минимальными помехами.

Область применения кабеля оптоволоконного настолько широка, что его по праву можно назвать лидером среди аналогов. Этот тип кабеля широко применяется практически во всех областях: начиная от стандартных компьютерных сетей и заканчивая линиями межконтинентного масштаба. Такая широкая популярность продукта обусловлена его превосходными эксплуатационными характеристиками.

Сегодня производители предлагают огромное количество модификаций и вариаций оптоволоконных кабелей в зависимости от целей их использования. Собираясь купить кабель оптоволоконный, определитесь с областью его применения: температурные перепады, расположение внутри здания или на улице, максимальные нагрузки, взаимодействие с окружающей средой и т.д.
Оптоволоконные модели кабеля используются даже при экстремальных условиях – кабель оптоволоконный специального назначения предназначен для нестандартного варианта применения: под землей или водой, а также в зонах с повышенными рисками. Основное различие оптоволоконных кабелей заключается в оболочке, благодаря которой продукция легко справляется со своими задачами даже в нестандартных условиях.

Несмотря на высокую стоимость кабеля оптоволоконного (это обусловлено высокий ценой на оптоволокно) и его хрупкость, наличие целого ряда положительных качеств сделали его практически незаменимым. Оптоволоконные модели передают высококачественный сигнал, пониженный уровень затухания и высокая скорость передачи данных. Все эти преимущества позволяют добиться максимально четкой картинки, необходимой для создания качественной и работоспособной системы видеонаблюдения.

В компании Лайта вы всегда сможете купить кабель оптоволоконный на выгодных условиях и по привлекательной цене. Компетентные специалисты подберут для вас подходящую модель, отвечающую всем стандартам и требованиям. Определившись с моделью и типом кабеля, особое внимание стоит уделить его установке. Правильно выбранное и установленное оборудование гарантированно обеспечит вам его надежную работу на протяжении долгих лет.

Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу!

Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом.

Однако, практически никто не знает, что это такое оптоволокно, что оно из себя представляет и каким образом передает информацию?

Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет.

Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием.

Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети.

Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.

Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети.

Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.

После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:

• Зайдите в командную строку от имени администратора . Для этого нажмите правой клавишей манипулятора на значке Windows выберите необходимый пункт;

Волоконно-оптическая система работает путем передачи световых импульсов, генерируемых световым излучателем, расположенным на одном конце волокна. Эта система представляет собой структуру, состоящую из прозрачного, центрально расположенного сердечника из кварцевого стекла, окруженного оболочкой и специальным защитным покрытием.

Ниже вы узнаете какие функции выполняет волоконно-оптический кабель, детально рассмотрим преимущества оптоволокна, узнаем на какие виды он разделяется.

Оптическое волокно — строительство

Использование подходящих материалов в качестве сердечника и оболочки оптоволоконного кабеля, имеющих различные коэффициенты преломления, приводит к тому, что луч света движется только в ядре. Материал сердцевины имеет более высокий показатель преломления, и, таким образом, происходит полное внутреннее отражение света от оболочки до сердечника. Защитное покрытие изготовлено из термопластичных материалов для защиты оболочки. Различаются одномодовые и многомодовые волокна: в линиях электропередачи используются только одномодовые волокна, благодаря значительному снижению затухания, что важно для длинных линий.

Задачи

Основной целью использования волоконно-оптических кабелей в электроэнергетике является обеспечение связи между силовыми подстанциями. Это связано с использованием современной автоматизации для защиты линий электропередач от воздействия короткого замыкания. Защитная автоматика расположена на каждой электростанции, и для обеспечения ее нормальной работы требуется быстрое соединение между станциями. Высоковольтные воздушные линии электропередачи (110 кВ) и сверхвысокого напряжения (220 и 400 кВ) имеют значительную протяженность. Использование большего количества оптоволокна в линиях электропередачи, дает возможность аренды оптоволоконных линий другим операторам. Это позволяет создать глобальную волоконно-оптическую сеть, предназначенную для коммерческого использования (Интернет, телекоммуникации, мультимедиа и т.д.).

На видео: Как работает оптоволокно?

Преимущества, виды и типы оптического волокна

Интенсивный рост использования волоконно-оптических кабелей в мире продолжается уже более 40 лет. Это связано со многими преимуществами волоконной оптики. Наиболее важными являются: очень высокая пропускная способность одного волокна, низкое затухание сигнала даже на очень больших расстояниях, малые размеры и небольшой вес, полная устойчивость к радиопомехам и электромагнитному полю. Из-за актуальных экологических проблем, важной особенностью волокон является отсутствие какого-либо воздействия на окружающую среду, что очень важно при проектировании оптоволоконных линий. Эти соединения в значительной степени надежны, просты в использовании, обеспечивают безопасность на рабочем месте и значительную эффективность, поэтому они становятся все более популярными.

Типы проводов с оптическими волокнами в линиях электропередач

Волоконно-оптические кабели производятся в виде пучков, содержащих от десятка до нескольких сотен волокон в одном пучке. Кабели с оптоволоконными кабелями могут использоваться в силовых линиях в качестве: фазные проводники (под напряжением) или молниеотводы (заземляющие потенциальные проводники) и самонесущие диэлектрические (дополнительные кабели в линии, содержащей только волоконно-оптические кабели). Существует несколько типов проводников, связанных с оптическими волокнами.
OPGW (Optical Ground Wire — оптический провод заземления) — молниеотводы, обычно используемые в воздушных линиях электропередачи напряжением 110 кВ.

С точки зрения конструкции, различают два типа проводов:

• провода, состоящие из одной центральной трубки (из алюминиевой или нержавеющей стали), содержащей оптические волокна, и наружный слой из алюминиевых сплавов,
• шланги с раструбом из нержавеющей стали, они состоят из нескольких стальных проволок, образующих жилы и наружного слоя из алюминиевых сплавов. Оптические волокна помещаются в специальную трубку из нержавеющей стали и являются сердцевиной кабеля.

Наиболее важными преимуществами этих кабелей являются следующие:

• возможность применения в существующих линиях (в место обычных из стали и алюминиевых проводов типа AFL), в большинстве случаев без необходимости усиления конструкции колонны,
• простой монтаж, с использованием существующего кабеля,
• надежность и долговечность.

— оптоволоконные кабели без металлических элементов. Они сделаны из центрально расположенного сердечника FRP в форме стержня, окруженного несколькими трубками, содержащими оптические волокна.
Между внутренней и внешней оболочкой кабеля находятся очень прочные арамидные волокна, которые придают кабелям ADSS соответствующую механическую прочность.

Кабели ADSS характеризуются небольшим увеличением провисания. При выборе точки крепления кабелей ADSS, необходимо также учитывать распределение напряженности электрического поля между фазовыми проводами, так как в случае дождя или высокой влажности воздуха, наружная оболочка подвергается микроразрядам. Размещение проводов в зоне с слишком большим электрическим полем, приводит к быстрому разрушению их оболочки. Решением этой проблемы является использование полупроводниковых кабелей, которые из-за высокой напряженности электромагнитного поля обычно используются в линиях напряжением не более 110 кВ. При более высоком напряжении используются специальные кабели, изготовленные из материалов, устойчивых к воздействию электрического поля. При проектировании подвески кабелей ADSS на существующих линиях электропередач, необходимо учитывать дополнительное напряжение, воздействующее на несущие конструкции, и создать соответствующие усиления.

MASS (Metallic Aerial Self Supporting ) — самонесущие кабели из алюминиевой стальной проволоки в сочетании с оптоволокном. Они очень похожи на кабели OPGW, но не являются молниеотводом или электрической функцией в линии. По этой причине кабели MASS обычно свисают чуть ниже, чем фазовые провода.

Специальное применение оптических волокон

Контроль температуры в кабельных линиях

Одним из интересных применений волоконно-оптических волокон является система DTS (Distributed Temperature Sensing), используемая для контроля температуры высоковольтных кабельных линий. Этот метод основан на изменении затухания специальных волокон в зависимости от их температуры. В обратном проводнике силовых кабелей размещаются такие оптические волокна, которые подключены к специальному устройству, обеспечивающему оперативный мониторинг температуры жилы кабеля и нарушения структуры в его окружении, например, при выполнении работ вблизи кабельной линии (здесь используется явление демпфирования волокна в зависимости от деформации волокна). Данная система может быть использована сетевыми операторами в чрезвычайных ситуациях, когда возникает временная необходимость в нагрузке ЛЭП большим током. Эта информация позволяет оператору сети спланировать выключение линии и выполнить соответствующие ремонтные работы заранее. .

Оптоволокно — контроль температуры фазных проводников в воздушных линиях

Аналогичное решение может быть использовано в воздушных линиях электропередач. Специальное оптическое волокно, помещенное в проводник типа OPPC, позволяет определять фактическую температуру фазовых проводников при заданных погодных условиях. Мониторинг позволяет диспетчеру динамически загружать линию и в более широкой перспективе, так называемое, интеллектуальное управление сетью или «умные сети».

И десяток лет назад и на конец 2013 года оптоволокно выпускаемое промышленностью стандартизировано и имеет множество типов и подтипов. Основные разновидности ОВ рассмотрены на страницах
Типы и стандарты оптических волокон
Типы оптических волокон

Наиболее кардинально различаются волокна многомодовые и одномодовые .

Теория передачи по ним рассмотрена на страницах Модовое распространение в волокнах . Число мод. Формула . Многомодовые волокна со ступенчатым и плавным изменением показателей преломления

По внешнему виду оптические волокна ни чем не отличаются. То есть, без соответствующих приборов разобраться какое оптоволокно попало к вам в руки невозможно. Внешний вид, цвет, да и некоторые свойства оптическим волокнам придаёт специальное покрытие. Стандартизированы несколько размеров ОВ.

250 мкм это же стекло покрытое лаковой изоляцией. Лак обычно используется разноцветный и кроме изоляционных свойств цвет волокна определяет его условный номер в модуле. (Цветовой счёт волокон, идентификация по цвету в оптических кабелях). Лаковое покрытие придаёт дополнительную устойчивость к изгибам. Такое волокно похоже на рыболовную леску и выдерживает изгибы радиусом в 5мм (см. фото)

900 мкм оптоволокно в буферном полимерном покрытии. Используется при изготовлении шнуров и подключения оптоволоконных кроссов. Цвет покрытия зачастую определяет тип оптоволокна. (Цветовой счёт в оптоволоконных кабелях)

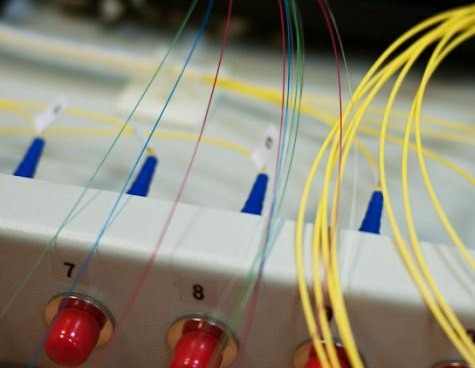

Оптоволокно с лаковым (125 мкм) и полимерным (900 мкм) покрытием,
внизу коннектр закрытый колпачком (Все фото)

Производство оптических волокон и кабеля

Основная масса оптоволокна производится фирмами Fujikura (Япония) и Corning (США). Но всё чаще появляются технологические линии, в том числе и в России, производящие тот или иной вид оптических волокон. Некоторые этапы и принципы этого процесса описаны на страницах
Технология производства оптоволокна. Изготовление преформ для оптоволокна
Вытяжка оптоволокна из преформы

Далее оптоволокно на специальных барабанах поставляется на кабельные заводы, где его и используют в производстве оптического кабеля. Так как кабеля для ВОЛС различаются по назначению и способу прокладки, то соответственно они имеют разное количество броневых покровов и отличаются по профилю.

Маркировка оптических кабелей

В странах СНГ производителей оптоволоконных кабелей много и при этом каждое предприятие разрабатывает свои технические условия (ТУ) на свою продукцию и по-своему её маркирует. Системы маркировки различны и разбору этой проблемы посвящены следующие страницы
Справочник по маркировке и назначению оптоволоконных кабелей
Список возможных маркировок оптоволоконных кабелей в алфавитном порядке
Маркировка оптоволоконного кабеля с сортировкой по производителям

Прокладка волоконно-оптических линий связи (ВОЛС)

ВОЛС прокладываются по воздушным линиям электропередач, в грунте, кабельной канализации, по стенам зданий и внутри помещений. Прокладке оптоволоконных кабелей по воздушным линиям электропередач посвящены официальные документы:
Правила проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 0,4-35 кВ
Правила проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 110 кВ и выше

Остальные виды прокладки почти не отличаются от способов прокладки кабеля с металлическими жилами и их особенности описаны на странице из "Руководства по СЛСМСС": Особенности прокладки оптических кабелей

Монтаж муфт и оконечных устройств ВОЛС

Увеличить фото

Оптоволоконные кабеля по внешнему виду похоже на кабель обычный. Вся сложность "оптики" именно в соединении оптических волокон между собой. Соединить их "на коленке" не получится, для любого типа соединения ОВ требуются специализированные инструменты и приборы. Методам монтажа и измерений на оптоволокне при монтаже муфт, кроссов и коннекторов посвящены страницы
Оконечные устройства ВОЛС. Коннекторы
Оптоволоконные аттенюаторы для ВОЛС
Скалыватель оптоволокна. Гелевые соединители для ВОЛС
Сварка оптоволокна ВОЛС. Типы сварочных аппаратов
Описание монтажа оптоволоконных муфт и оптических кроссов

На следующей фотографии оптические волокна уложенные в кассету оптоволоконной муфты

Оптоволокно в кассете муфты (Увеличить фото)

Измерения оптоволокна

Измерения оптических волокон производятся до прокладки (контроль барабанов с кабелем), в процессе монтажа оптоволоконных муфт и кроссов, и в процессе ВОЛС. С измерения проводятся двумя типами приборов: измерение оптоволоконными тестерами и оптическими рефлектометрами (OTDR). Измерениям ОВ посвящены страницы
Виды измерений ВОЛС. Измерения оптоволокна
Измерения оптоволоконного кабеля (ВОЛС) в процессе монтажа

Ещё более подробно эта тема раскрыта на страницах книги Лиственных Рефлектометрия оптических волокон.
Измерение потерь с помощью оптических тестеров
Принцип действия OTDR
Назначение OTDR

Старение оптоволоконных (оптических) кабелей

Документация на ВОЛС

Монтаж оптоволоконных муфт и кроссов, а так же все измерения оптических кабелей должны оформляться соответствующими протоколами и паспортами. Далее представлены ссылки на страницы официальных правил и руководств по стоительству линий связи.
Протокол измерения затухания оптических волокон строительной длины, заводской № "n" перед прокладкой (входной контроль)

Оптоволоконные кабели применяются для высокоскоростной передачи данных во множестве отраслей, особенно в сфере телекоммуникаций. Но что именно представляет собой оптоволоконный кабель? Как он работает? Как он сконструирован? В этой статье мы постараемся дать ответы на все эти вопросы.

Что такое оптоволоконные кабели?

В целом оптоволоконные кабели мало чем отличаются от кабелей других типов. За тем исключением, что для передачи данных в них используется не энергия (электроны), а свет (фотоны). Оптоволоконная передача данных – это общий термин, обозначающий передачу информации в форме света.

Как устроены оптоволоконные кабели?

В основе оптоволоконного кабеля лежит сердцевина, состоящая из кварцевого стекла или пластикового волокна. Именно эта сердцевина служит основным проводником света внутри кабеля. Между сердцевиной кабеля и его оболочкой находится еще один слой, называемый «пограничным» (boundary layer). Он служит для того, чтобы отражать свет. Индекс отражения света (refractive index) напрямую влияет на скорость передачи светового луча.

Далее находится сама оболочка сердцевины, которая также выступает в качестве проводника лучей света, однако имеет меньший индекс отражения, нежели сердцевина . Оболочку покрывает следующий слой, называемый «буферным» (buffer). Его функцией является предотвращение образования влажности внутри сердцевины и оболочки.
И наконец, финальный слой – внешнее покрытие кабеля, которое защищает кабель от механических повреждений.

Как оптоволоконные кабели передают лучи света?

Для передачи данных по оптоволокну, входящий электрический сигнал конвертируется в световой импульс при помощи специального электрооптического конвертера. После этого световой луч начинает движение по кабелям. В финальной точке своего маршрута луч попадает в оптоэлектронный конвертер, где преобразуется в электронные сигналы.
Различные типы оптоволоконных кабелей имеют различный диаметр сердцевины. Сердцевины с большим диаметром могут передавать больше лучей. Оптоволоконные кабели можно изгибать, однако следует убедиться, что кабель не изогнут слишком сильно, поскольку в этом случае передача световых лучей внутри кабеля может быть нарушена.

Какие бывают типы оптоволоконных кабелей?

Существует несколько типов оптоволоконных кабелей. Рассмотрим их все.

Multi-mode fibres with step-index profile (Многомодовые кабели со ступенчатым показателем преломления)

Многомодовые кабели со ступенчатым показателем преломления являются самыми простыми оптоволоконными кабелями. Они состоят из стеклянного ядра, имеющего постоянный индекс отражения. Данный тип кабеля позволяет одновременно передавать несколько лучей, которые отражаются с различной интенсивностью и передаются по зигзагообразной траектории. Однако индекс отражения остается постоянным.
По причине того, что лучи многократно преломляются под различными углами, скорость передачи данных снижается. Кабели данного типа обеспечивают пропускную способность до 100 MHz и позволяют передавать сигналы на расстояние до 1 километра. Диаметры ядра кабелей данного типа обычно составляют: 100, 120 или 400 µm.
Multi-mode fibres with graded index (Многомодовые кабели с градиентным показателем преломления).

Также как и предыдущий тип кабеля, данный кабель позволяет одновременно передавать множество сигналов, однако сигналы внутри оптоволокна преломляются не зигзагом, а по параболической траектории, что позволяет существенно увеличить скорость передачи данных. К минусам данных кабелей можно отнести более высокую стоимость. Кабели данного типа обычно применяются для построения сетей высокоскоростной передачи данных.
Диаметры ядра: 50 µm, 62,5 µm, 85 µm, 100 µm, 125 µm, 140 µm.

Single-mode fibres (Одномодовые кабели)

Одномодовые оптоволоконные кабели имеют очень небольшой диаметр ядра и позволяют одновременно передавать только один сигнал. Отсутствие преломлений положительно сказывается на скорости и дистанции передачи данных. Одномодовые кабели стоят достаточно дорого, но обеспечивают отличные показатели пропускной способности и дальности передачи данных, до100(Gbit/s)км.

Каковы преимущества использования оптоволоконных кабелей?
По сравнению с обычными кабелями оптоволокно обеспечивает такие преимущества как:
Устойчивость к радиопомехам и перепадам напряжения
Повышенный уровень прочности
Высокоскоростная передача данных на большие расстояния
Устойчивость к электромагнитным помехам
Совместимость с кабелями других типов
