Кузнечный газовый горн своими руками. Кузнечный горн своими руками. Чертежи. Пошаговая инструкция Горн для кузницы

Слово «горн» походит от немецкого horn. По сути, это «рог». Изготавливали древний горн своими руками для получения кричного железа. Его внешний вид напоминает перевернутую трубу из рога, что и послужило основанием называть его горном. От него пошел кузнечный горн.

Примечание: В кузне устройство используется как инструмент для разогрева металла перед его обработкой. Поэтому кузнечные горны – предметы, которые нужны всем, кто занимается металлом. С его помощью можно добиться высоких температур – свыше 1000 градусов. Следовательно, он может позволить самому изготавливать различные металлоконструкции. В нашем случае это могут быть котлы, трубы, декоративные элементы каминов и прочие изделия из металла.

Различают два основных вида оборудования:

стационарные;
настольные.

Важная особенность, которую имеют кузнечные горны, – их можно сделать своими руками. Конечно, если соорудить агрегат, работающий на природном газу, не удастся получить серьезное изделие, по типу дамасского клинка, однако изготовить конструкцию можно всего лишь за несколько минут. Для этого потребуется несколько огнеупорных кирпичей и стальных кусков. Такого устройства будет достаточно для плавки или ковки.

Самодельный переносной настольный кузнечный горн

Состав

Рассмотрим устройство традиционного оборудования для кузницы:

огнеупорный стол;
очаг;
решетка;
воздушный дренаж и камера;
зонт;
вентиль;
воздуховод;
закалочная ванна;
съемное горнило;
окно для длинных изделий;
дымоход.

Принцип функционирования

Разберемся, как сделать горн своими руками. Ведь традиционную конструкцию для использования в домашних условиях можно упростить, не допуская ухудшения качества процесса.

Основа функционирования – химическая реакция горения углерода, которая эффективно используется для работы с металлом. Он объединяется с кислородом, и металл выделяется в свободном виде. Кузнечный горн использует также теплотворную способность углерода. Добавляя воздух в топливо, сжигание будет происходить намного быстрее, учитывая достаточное количество углерода. В результате возрастет температура, будет получено больше тепла.

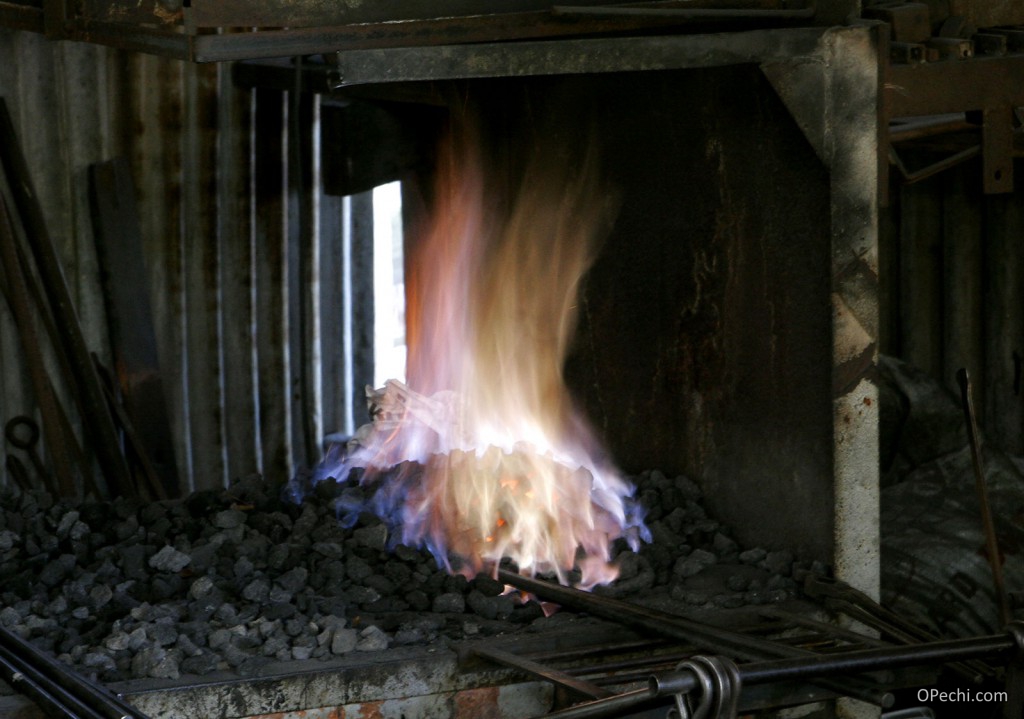

Пламя кузнечного горна, выполненного своими руками

Подачу воздуха в кузнечные горны организовывают таким образом, чтобы обеспечить небольшую нехватку кислорода, чтобы предотвратить окисление металла. Если же заготовка будет находиться в устройстве дольше рекомендованного периода, свойства металла будут нарушены. Например, стальные листы могут стать хрупкими при возросшей твердости. Это значит, что его свойства будут больше приближены к качествам чугуна.

Топливо

Примечание: Обычный кузнечный горн работает на угле. Однако можно использовать и дрова. Для этого они прогреваются до углей. Можно упростить устройство, если использовать, например, бутан или пропан.

Их состав включает в себя водород и углерод, которые при соединении с кислородом выделяют много тепла. Причем такое смешение может происходить предварительно, например, в горелке.

Однако нужно понимать, что управлять природным газом для таких целей будет почти невозможно, поскольку он состоит из разных углеводородов, которым требуется разное количество кислорода. Поэтому организовать оптимальную подачу воздуха не получится. К тому же в составе природного газа содержится сера, которая отрицательно влияет на свойства металла. Поэтому смесь требует предварительно очистки или может использоваться для обработки неответственных деталей.

Виды

Рассмотрим, какими могут быть кузнечные горны. Они являются основным инструментом кузницы. Благодаря развитию и совершенствованию появилось множество разновидностей:

электрические или топливные;

Переносной электрический кузнечный горн синего цвета

на жидком, газообразном или твердом топливе;

Кузнечный горн на углях в действии

закрытого или открытого типа;

с центральной фурмой или с боковым соплом;

Самодельный кузнечный горн простой конструкции с боковым соплом

Открытый кузнечный горн с центральной фурмой в действии

стационарные или переносные.

Стационарный кузнечный горн в действии

Рассмотрим самые популярные виды.

Газовые

Сделать такой кузнечный горн своими руками достаточно сложно, но возможно. Самодельный вариант, как и покупной, традиционно имеет камеру и меха. Функционирует на пропан-бутане. Газ подается в смесительный редуктор, после которого поступает на газовую горелку. Последняя в некоторых случаях может располагаться сбоку. Такой формат довольно часто используется в самодельных вариантах, используемых в кузницах.

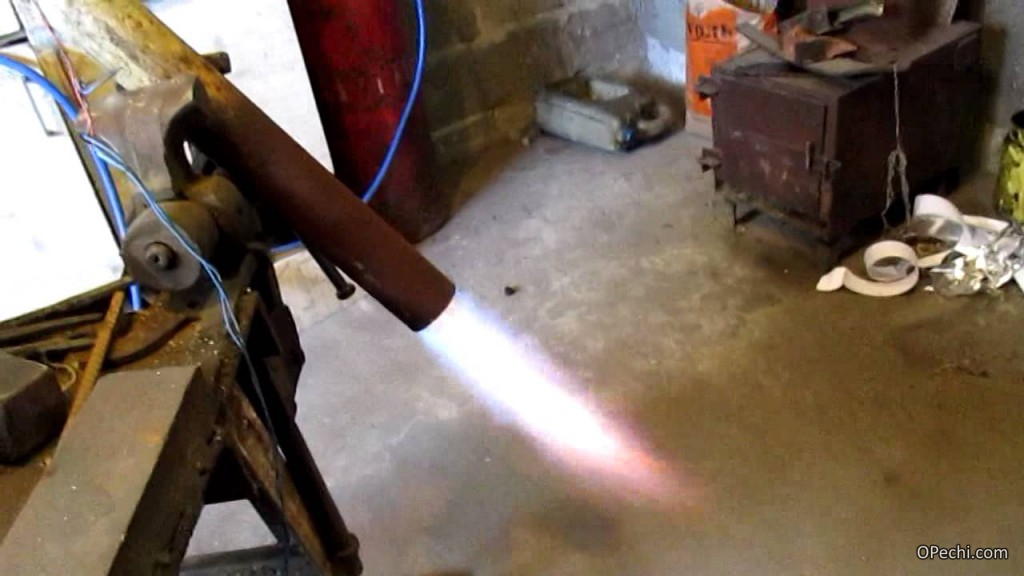

Газовый горн можно сделать самому для прогрева концов изделий малых размеров. Может применяться для создания декоративных решений в художественной ковке.

Переносные

Такие кузнечные горны удобны в использовании. В конструкции используется стальная станина, сверху которой есть выемка из . На ее дне имеется фурма, с помощью которой организовывается подача воздуха (используется компрессор или вентилятор). Фурма имеет небольшие прорези, через которые нагнетается воздух, но не пропускается уголь или шлак.

Переносные газовые модели кузнечных горнов

Такой кузнечный горн применяется для обработки небольших изделий. Его можно переносить или перевозить, поэтому место работы может быть нерегламентированным.

Стационарные

Могут быть открытого и закрытого типа.

Устройство открытого варианта исполнения – каркас со столом в виде корыта высотой около 70 см. Очаг выложен из шамотного кирпича, внутри него находится фурма. Для охлаждения устройства предусмотрен бак с водой, находящийся спереди. Вентилятор создает давление для подачи воздуха посредством канала.

Стационарный настольный кузнечный горн в действии

Рычаг позволяет регулировать объем, что дает возможность изменять температуру в очаге. Заслонка предохраняет фурму от попадания в нее кусков золы и угля. Удаление дымовых газов осуществляется через зонт и вытяжную трубу. Топливом может быть древесный уголь или кокс.

Устройство закрытого типа имеет такие достоинства:

быстрое достижение максимальной температуры;
высокая эффективность;
повышенная пожаробезопасность.

Единственная проблема, если изготовить такой горн своими руками, – сложно работать с большими или длинными изделиями, особенно если нужно прогреть их среднюю часть.

Камера выполнена из шамотного кирпича, находящегося в металлическом каркасе. В ней есть фурма, решетка, окно и топочный люк.

Создание стационарного устройства

Рассмотрим, как сделать горн своими руками простой конструкции. Для этого понадобится шесть огнеупорных кирпичей. Конечно, очень высокую температуру в таких условиях не получить, однако подогреть металл, скажем, для ковки или гибки, вполне возможно.

Для изготовления колосников можно взять стальные полосы толщиной около 5 мм. Полки можно сделать из обрезков труб. В качестве топлива может использоваться древесный уголь или кокс. Паяльная лампа используется для розжига. Однако при воздействии тепла от горна она может не выдержать, поэтому между ними нужно размещать асбестовую перегородку. Можно использовать и горелку (бензиновую или газовую). Поскольку зонт с дымоходом отсутствуют, самодельное устройство используется на открытом воздухе.

Простой уличный кузнечный гор, изготовленный своими руками

Создание переносного устройства

Для большей универсальности можно сделать своими руками и переносной вариант. Его можно соорудить из гусятницы. Наддув можно сделать самодельный, используя вентилятор от ручной сирены, гофрированную трубу.

Самостоятельное создание кузнечного горна

Конечно, такая самодельная конструкция имеет больше возможностей, чем описанный стационарный вариант, однако есть и минусы:

температура не очень высокая – до 900 градусов;
дорогостоящая эксплуатация, учитывая затраты на карбон;
поскольку в таком самодельном устройстве отсутствует пространство для выжигания, функционирует на древесном угле или коксе.

Кузнечный горн, изготовленный из трубы

Резюме

Кузнечные горны – довольно распространенное явление сегодня, несмотря на потребительское отношение к вещам, которые проще купить, чем сделать. Однако если не полениться, изготовить устройство своими руками, построить небольшую кузницу, можно создавать оригинальные изделия из металла, которые могут быть применены для украшения частных владений, создания приборов для обеспечения обогрева помещений и т. д. Поэтому сделать кузнечный горн своими руками – верное решение.

Советы по созданию кузнечного горна своими руками

Привет человечество, сегодня я расскажу, как сделать кузнечный горн с температурой до 1100 градусов Цельсия. В кузнице горн применяется для разогрева металла перед ковкой, цементирования и других операций термообработки. При работе с металлом он практически всегда необходим. Горн будет угольный, так ближе к природе. К тому же он очень напоминает исторический горн, который использовали наши предки. А главное он будет простой, как в изготовлении, так и в использовании.

Нам понадобятся следующие материалы:

Огнеупорный кирпич. Самые распространенные огнеупорные кирпичи – это красный и шамотный. Хоть я и использовал красный, рекомендую брать второй. Так как он выдерживает большие температуры, а красный со временем может растрескаться и сломаться. Нужно всего 12 кирпичей.
Шамотная глина. Подойдет любая огнеупорная глина. Но шамотная самая распространенная. Я купил мешок сорок кг, но этого слишком много. Хватит и десяти. Идеально взять двадцать кг, чтобы если что была глина замазать трещины, изготовить литьевые формы и т.д.
Строительный песок. Если он у вас не новый, как у меня, его необходимо просеять через специальную решетку.
Железная труба диаметром 25-30 мм.

Также понадобятся некоторые инструменты и расходники (ведро, перчатки, ножовка по металлу и др.), о них расскажу позже.

Камера горна

Для начала разберемся, как будет выглядеть горн. Я наглядно расположил все кирпичи так, как они будут в готовом горне.
Дутье будет боковым. Кислород будет пригоняться в камеру горна по железной трубке. Ее с одной стороны нужно подпилить под 45 градусов, хотя я этого так и не сделал. Вставляем ее в камеру тоже под углом. На фотографиях изображено как будем класть кирпичи вместе с глиной.

Приготовим глину

Ее я замешивал в ведре на девять литров. Смешиваем глину и песок в пропорции 1:1. Далее добавляем чистую воду. Замешиваем глину до следующего состояния. Нужно скатать небольшой шарик, положить его на одну ладошку, а второй начать его придавливать. Трещины должны появляться, когда сжали его наполовину. По консистенции он должен напоминать.… Ну не важно, что.
Далее обильно смазываем глиной все места соединений кирпичей между собой, всю внутреннюю и внешнюю части. Так тепло будет долго сохраняться в камере. Хорошо смазываем глиной место соединений железной трубы с кирпичами. Кирпич, который служит задней стенкой можно оставить не прикрепленным. Так его можно будет отодвигать, и работать с длинными заготовками. Из верхних кирпичей я прикрепил глиной только крайний. Так горн можно будет использовать и открытым, и закрытым.
Также для регулирования подачи воздуха можно усовершенствовать трубу. Посередине ее можно распилить и нарезать резьбу с обеих сторон. Теперь вкручиваем в ту часть, что в горне, сантехнический тройник с краном, на подобие такого:

Так, открывая кран, мы можем регулировать подачу воздуха. Но я и на это забил.

Пара слов о самой подаче воздуха

Конечно, в эту трубу что-то должно загонять вкуснейший кислород, который раскалит угли в камере до адских температур. Можно использовать кузнечные меха. Такие, что использовали наши предки в кузницах. Но это не самый лучший вариант, нужна хотя бы пара мехов, чтобы получить необходимую температуру, и было бы неплохо иметь помощника, который будет без устали нажимать на меха.
Намного продуктивнее использовать электрические воздуходувки. Например, турбина для надувки матрасов. Я использовал старый советский пылесос. У него даже можно перекрутить шланг с вдува на выдув, но он сломался. Пришлось скотчем прикрепить пакет с той стороны, откуда воздух выдувается.

Немного об использовании горна

Я использовал его для ковки и литья. Он за считанные секунды плавит алюминий и другие цветные металлы. Получилось отлить некоторые детали, используя пенопластовые формы в песке и глиняные формы. Плавил алюминиевые банки в специальном тигиле. Далее расплавленный метал отливал в песчаные и гипсовые формы.

Он хорошо подходит для ковки ножей или каких-нибудь небольших металлических изделий. Про изготовление ножей из напильников речь пойдет в моей следующей статье.

На одном из фото видно разогретую поковку, правда, цветопередача совсем не та. Из-за яркого солнца по цвету невозможно определить температуру заготовки. Поэтому раньше в кузницах был полумрак. Вот видео работы горна.

Розжиг горна

Здесь все очень просто. Горн работает на углях, поэтому просто насыпаете углей во внутреннюю часть и разжигаете их как в мангале – с помощью легко воспламеняющейся жидкости. Далее подаете воздух. За несколько минут горн раскалится до 1000 градусов, и это не предел, также тепло будет долго сохраняться в нем.
Кузнечное дело может быть, как и необычным хобби, так и высокооплачиваемой профессией. Профессиональные кузнецы получают за свою нелегкую работу очень неплохие деньги!

!
Некоторые из Вас увлекаются ковкой, а основным инструментом для нее является сам кузнечный горн.
В данной статье, автор YouTube канала «Кузница СВАРОГА» расскажет Вам, как его изготовить, используя простейшие подручные материалы.

Материалы.
- Доска сосновая 20Х200 мм
- Глина, уголь
- Пеньковый канат
- Старый фен
- Обрезок шланга
- Стальная труба
- Уголки, саморезы по дереву
- Малярная лента.

Инструменты, использованные автором.
- , отрезной диск
-
- , перьевые сверла по дереву
- Молот, наковальня, клещи
- Отвертка, ведро, миксер.

Процесс изготовления.
Первым делом мастер собирает короб для горна из обычных сосновых досок. Для соединения их между собой используются мебельные уголки и саморезы по дереву.

Затем он замешивает глину, используя перфоратор с насадкой-миксером. Он насобирал ее на берегу реки.

Для армирования раствора мастер добавляет измельченную пеньковую веревку, хотя можно использовать и обрезки стекловолоконной сетки.

Теперь выкладывает раствор внутрь короба, и формирует чашу горна. Ее размеры он подобрал под небольшие клинки и заготовки.

Вокруг чаши автор насыпает речной песок. В боковой стенке высверливается перьевым сверлом отверстие для трубки, через которую будет нагнетаться воздух.

К одному концу трубки он приваривает вот такой раструб. Второй конец срезается под углом, это позволит избежать забивания трубки золой.

Для того, чтобы зафиксировать трубку на корпусе, автор приварил к ней пару гаек, и прикрутил ее к корпусу.

С креплением фена к трубке он не стал ничего выдумывать, и примотал его к раструбу малярной лентой. Фен он приобрел на рынке, самый дешевый. Подойдет также и фен со сломанным нагревателем. От него требуется только нагнетание холодного воздуха. В случае с использованием нового дешевого фена, важным моментом является именно режим подачи холодного воздуха, в противном случае фен придется разобрать, и отключить спираль.

При помощи болгарки автор сделал три прорези в верхней части трубки. Затем надел на них обрезок резинового шланга. Так можно будет регулировать количество воздуха, подаваемого в горн.

Все готово, можно загружать уголь, и разжигать горн. Так он разогревает первую заготовку для клинка.

Температура для работы с ней более чем достаточная.

После ковки мастер снижает подачу воздуха, и закаливает клинок в машинном масле.

Следующим испытуемым будет вот такой бутерброд из двух обрезков стальной полосы и куска напильника.

После ковки этот будетрброд выглядит вот так.

закрыть ×

Кузнечный горн - это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример - чугун.

Самодельный горн для ковки состоит из деталей:

Стол, изготовленный из огнеупоров.
Топливник или очаг, имеющий колосниковую решетку.
Камера воздушная.
Дренаж воздушный.
Воздуховод подающий.
Вентиль воздушный.
Камера.
Окно, через которые подаются заготовки.
Зонт.
Дымоход.
Горнило.
Ванна для закалки.
Газовоздушная камера.

Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру.
При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов.
Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.
Горнило - место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Топливо

В качестве топлива может использоваться:

Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
Древесный уголь горит лучше, потому что имеет микропористую структуру.
Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
Работа на отработанном масле.

Твердотопливные горны

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

Необходимые материалы:

Наличие огнеупорного кирпича.
Горелка инжекционная.
Вытяжка.

Порядок изготовление:

На подготовительном этапе разрабатываются чертежи для горна.
Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
Используя арматуру, каркас закрепляется.
В одном из боковых кирпичей устанавливается горелка.
Сверху располагается вытяжка, которая создает условия безопасности работы.

Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Ведется подготовка огнеупорного кирпича.
Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
При помощи ножовки идет обработка поверхностей.
Все элементы плотно подгоняются. Наличие щелей не допускается.
В передней части устанавливается порог.
Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

Печь конструктивно проще, чем угольный горн.
Простая подача топлива и несложная регулировка температуры.
Небольшой вес.
Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток - отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
Свод выполняется в виде арки, для удержания температуры.
Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Пошаговая инструкция создания горна для плавки алюминия:

Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
Прикручиваются колосники винтами.

В качестве топлива может применяться как кокс, так и уголь.
При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Мини-горн

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

2 кирпича, длиной 250 мм распиливаются пополам.
Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.
Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
В него вставляется заслонка, при помощи ручки, пружины и гайки.
Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
Полоска облегает дверцу и обваривается.
Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
При помощи запорного устройства, дверца крепится к воротнику.
Это узел устанавливает на топку с отступом от дна на 100 мм.
В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
Снизу устанавливается водопроводный сгон, через который феном подается воздух.
В ведро вставляется тигель.
Начинается процесс розжига.
Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Кованые изделия, при желании можно делать и своими руками в домашних условиях, но для этого необходимо приобрести или самому изготовить необходимое оборудование для нагрева металла - кузнечный горн. Существуют различные конструкции горнов, они отличаются в основном лишь видом используемого топлива.

Наибольшее предпочтение, несмотря на его дороговизну, кузнецы отдают коксу, при работе его требуется в разы меньше, чем простого угля. Кроме того кокс обеспечивает высокую температуру, выделяется меньше отходов. Для экономии времени мастера используют «коксик» - мелкий кокс, ведь его не надо колоть. Печи на газе и жидком топливе, применяются в основном на больших предприятиях.

Итак, Вы решили освоить художественную ковку, и у Вас, что естественно сразу появляется главный вопрос - как сделать кузнечный горн? Изготовление горна, конечно можно заказать на производстве, но если есть способности и желание Вы можете изготовить горн сами.

Вначале необходимо решить какой тип горна Вас устраивает, закрытый или открытый.

Открытый и закрытый тип

В горне закрытого типа имеется специальная камера, в ней заготовку разогревают. По затратам энергоносителей этот тип горна наиболее экономичный, но размеры обрабатываемых заготовок ограничены размерами камеры разогрева. Идеальный вариант горна закрытого типа,горн с использованием газа как топлива.

При использовании горна открытого, традиционного типа, топливо засыпается на решетку сверху, а воздух подается снизу. В таком горне заготовка укладывается непосредственно на топливо. Данный тип горна позволяет обрабатывать крупногабаритные заготовки.

Изготовление кузнечного горна

Стол это основа горна, его рабочая поверхность, где размещается очаг с топливом, на котором разогреваются металлические заготовки. Крышка стола обычно изготавливается из огнеупорного кирпича на глине, но такая конструкция весьма тяжелая. Можно изготовить металлическую крышку из 4 мм стального листа, или сделать металлическую раму с применением огнеупорного кирпича. Колосниковая решётка обычно из чугуна размещена в центре.

Решетку Вы можете изготовить из чугунной сковородки и из стальной 8 мм пластины, просверлив в них отверстия диаметром до 10 мм, можно использовать и колесный диск.

Изготовленную решётку необходимо вставить в отверстие стола, с плотным подгоном, чтобы подгон был, действительно плотным, кирпич аккуратно выпиливают. Предварительно замоченный в воде кирпич легче поддается обработке. Высота стола делается произвольной, все зависит от роста кузнеца, обычно на уровне пояса мастера. Поверхность стола тоже делается произвольной, на Ваше усмотрение.

Варианты использования горна и их влияние на конструкцию

Поддув воздуха, может быть механический (ножной), но лучше, конечно же, использовать вентилятор. Под вентилятор можно приспособить пылесос и т.д., главное, чтоб был регулятор оборотов, и он не производил много шума, можно установить задвижку регулирующую подачу воздуха.

Ковка начинается с засыпки на колосник топлива. Большинство кузнецов размещают заготовки непосредственно на углях, а сверху насыпают дополнительно еще один слой. Внутри угля образуется небольшой свод и создается чрезвычайно высокая температур, достаточная для того, чтобы плавить металл.

Предпочитаемым топливом, как мы говорили, является кокс, но можно пользоваться даже древесными отходами.

пример самодельного горна, сделанного за 1 час

Для этого сверху на горн устанавливается стальное кольцо, высотой 150 мм и диаметром 200 мм. Для расположения заготовок внутри кольца, и контроля за процессом горения, на стенке кольца сделан вертикальный вырез, а на противоположной стороне еще один - он делается на случай, если размеры заготовки достаточно велики.

При сгорании древесные отходы опускаются вниз. В нижней части применяемого кольца, под слоем древесного угля создается высокая температура достаточная для работы с металлом.

При обработке больших заготовок есть смысл увеличить площадь стола, для этого изготавливают съемный столик из уголков и металлических пластин произвольного размера.

Необходимым приспособлением, устанавливаемым над горном, является вытяжной короб, его можно приобрести - как вытяжку, либо изготовить самому из тонкостенного металла.

Кузнечный горн своими руками сделан, теперь Вы можете приступать к работе.
