Коптильня из газового баллона своими руками. Как сделать мангал с коптильней, барбекю и грилем из газовых баллонов? Как изготовить коптильню из большого газового баллона

На первый взгляд может показаться, что коптильня из газового баллона своими руками — довольно странное решение.

Но именно из газового баллона можно легко и быстро сделать своими руками этот необходимый атрибут отличного отдыха на свежем воздухе.

И хотя в нынешнее время выбор коптилен очень велик, гораздо экономнее будет сделать ее своими руками.

Вы получите уникальное изделие, которое можно использовать и как коптильню, и как барбекю или мангал, на котором можно приготовить продукты горячего копчения.

Нам не потребуются сложные чертежи и решения. Сделать коптильню своими руками очень просто!

Итак, нам потребуется:

• старый газовый баллон, емкостью не менее 50 литров;
• толстые листы железа;
• ножовка;
• дрель;
• болгарка;
• сварочный аппарат;
• металлические трубы различного диаметра (для изготовления ножек и трубы для отвода дыма);
• металлический уголок;
• петли;
• заклепки;
• несколько досок.

Подготовительные работы

Коптильня из газового баллона — удивительное устройство. Но прежде чем начинать работу с баллоном, необходимо внимательно его осмотреть.

Не стоит брать в работу баллон, если на нем имеются сильно проржавевшие или поврежденные участки.

Все проходит в несколько этапов:

• Первый шаг — удалить из газового баллона весь газ. Для этого переворачиваем баллон вверх дном и открываем вентиль. Чтобы убедиться в том, выходит ли газ, можно использовать мыльную пену. Ее необходимо нанести на отверстие клапана. Если происходит обильно вспенивание, то значит газ выходит. Обязательно соблюдаем противопожарные меры предосторожности! Лучше выпускать газ в отсутствии людей, в хорошо проветриваемом месте;
• Второй шаг — промыть баллон водой. Это позволить удалить остатки газа. Для этого спиливаем ножовкой горловину, периодически поливая место спила водой, чтобы предотвратить нагревание металла и возможное возгорание;
• Третий шаг — заполняем водой баллон. Лучше это сделать при помощи шланга с хорошим напором воды. Периодически баллон необходимо встряхивать, пока он не наберется до самого верха. Воду из баллона желательно сливать как можно дальше от дома, так как она будет иметь стойкий характерный запах метана.

Подготавливаем и обрабатываем баллон

Наносим линии распила вдоль баллона, разделив его пополам, при этом боковые стенки не распиливаются.

Так же сразу отмечаем участок дна будущей коптильни для горячего копчения, где будет находиться топка.

Примеряем петли и размечаем на основании и на крышке место для них. Средняя толщина стенок баллонов не превышает 3 мм, поэтому с разрезанием баллона проблем возникнуть не должно.

Все необходимые чертежи, которые помогут визуализировать схему действий, представлены в статье.

Есть одна тонкость — необходимо постараться не повредить боковые кольца, они станут опорой конструкции.

Смело вырезаем будущую крышку и отверстие в дне будущей коптильни.

Из листов железа необходимо сварить топку, размер которой был продуман заранее. В ней должна быть дверца, для закладки дров или опилок и извлечения золы.

Из трубы, с диаметром, подходящим к горловине, изготавливаем трубу для отвода дыма.

Теперь вам необходимо представить, на какой высоте вы хотите видеть коптильню для коплечния, сделанную своими руками. Особенно если планируете использовать ее как мангал или барбекю в дальнейшем.

Если вы планируете возить ее на автомобиле, то это будет 30-35 см., если это не мангал, а коптильня для горячего копчения, которая будет стационарной, то это порядка 100 см.

Главная задача при проектировании ножек – устойчивость коптильни. Поэтому лучше использовать металлические трубы.

Для установки ножек есть несколько вариантов решений. Первый – приварить ножки непосредственно ко дну.

Второй вариант более трудоемкий, но в тоже время более функциональный, если коптильня для копчения будет переносной.

Если вы будете делать мангал или барбекю, то тогда техника изготовления изделия своими руками будет несколько иной.

В дне коптильни просверливаются отверстия, в которые вставляются болты, резьбой наружу. В сами ножки привариваются гайки. Будущий мангал практически готов!

Ножки просто прикручиваются ко дну. Получается разборный вариант коптильни.

Третий вариант сочетает в себе и укрепление корпуса коптильни, и установку непосредственно ножек.

По длинным сторонам чаши приваривается металлический уголок, к которому затем и привариваются ножки выбранным вами способом, стационарные или съемные.

Если вы выбрали первый или второй вариант установки ножек, то отдельно остановимся на укреплении корпуса коптильни.

Как было сказано выше, привариваем уголок по длинным сторонам основания коптильни. Это поможет избежать деформации корпуса при длительном использовании от высоких температур.

Затем к уголку со стороны повара привариваем раму из уголка под полочку, на которую удобно будет ставить посуду.

Затем выпиливаем доски под размер рамки и закрепляем их в уголке (предварительно просверлив в нем отверстия для болтов).

Желательно выбрать доски из пород дерева, устойчивых к воздействию высоких температур, к примеру из дуба.

Также можно применить маленькую хитрость – между уголком и доской положить асбестовую прокладку, которая предотвратит нагревание дерева.

Сборка коптильни

Теперь необходимо приварить готовую топку к корпусу коптильни для горячего копчения и ножки.

Если вы будете делать мангал или барбекю, то условия для его создания будут несколько иными.

Перед закреплением петлей на крышке, примеряем, встанет ли она на место. Лучше сразу учесть, будет ли крышка съемной. Если есть такая необходимость, то петли направляем в одну сторону.

Отметим по примерке место под ручку на крышке коптильни. Прикрепляем петли к крышке и основанию и проверяем все еще раз. Все подошло идеально?

Тогда привариваем петли к крышке и основанию устройства для копчения. Оставлять крышку на заклепках не рекомендуется, так как от высоких температур заклепки могут деформироваться и крышка отпадет.

Также необходимо приварить ограничитель для крышки, чтобы она не распахивалась слишком сильно.

Его можно сделать из уголков. А еще один вариант изготовления коптильни горячего копчения своими руками – закрепить крышку с помощью цепочек. Последний штрих – привариваем трубу.

Завалялся или испортился старый газовый баллон? Не спешите отдавать его на утилизацию! С него получится отличная коптильня, а также мангал и барбекю, где можно будет приготовить ароматные, полезные блюда для праздничного и повседневного стола. Для монтажа необходимы определенные инструменты, материалы и день свободного времени.

Предварительные работы для сбора коптильни из газового баллона

Коптильня собирается только после полной подготовки необходимых средств для монтажа. Это обеспечит высокую скорость и качественность в процессе работы. Необходимы:

• Баллон. Он не должен быть ржавым. Если после разрезки ёмкости обнаружится, что внутри металл имеет большую коррозию, лучше отложить работы, поскольку такое изделие не прослужит долго;
• Болгарка со шлифовальной оснасткой (диск со сменным наждачным кругом);
• Электродрель;
• Набор свёрл по металлу;
• Сварочный аппарат с электродами;
• Петли для дверей. Если дверцы будут большими, необходимо иметь 2 петли.
• Металлическая ручка для дверцы.
• Прутья (стальные или из нержавейки) d=10 мм;
• Металлический уголок;
• Трубы для опоры устройства.

Подготовительные работы с ёмкостью

Газовый баллон представляет собой емкость, в котором находился газ в сжатом состоянии, пусть высокой концентрации уже нет, но технику собственной безопасности соблюдать необходимо.

Мангал коптильня из газового баллона собирается, когда будут проведены следующие подготовительные работы с ёмкостью:

• Устранить остатки газа с помощью открытия вентиля. Емкость следует перевернуть вверх дном. Как понять, вышло содержимое из металлической ёмкости или нет? Приготовив мыльный раствор из жидкого мыла, нанести его на запорно-регулирующее устройство (внизу ножки вентиля). Образовались пузырьки - значит газ не вышел.

Когда проводятся работы по разборке старых газовых баллонов, то все работы необходимо выполнять вдали от жилья, людей и источника огня! Не проверять наличие газа с помощью спичек или зажигалки. Если он не полностью вышел, вещество воспламенится и обожжёт руку

Изготовление конструкции своими руками

Коптильня монтируется следующим образом:

• В длину баллона наносится линия отреза для дверцы и режется болгаркой со специальной насадкой для металла. Боковые стенки нужно оставить нетронутыми;
• Отрезается низ баллона для топки. Линию реза также лучше отметить, чтобы не повредить удерживающее кольцо ёмкости;

Старайтесь не использовать баллон, с повреждёнными боковыми кольцами, поскольку они служат основой всей конструкции. Явные дефекты заметно ухудшают внешний вид и могут нарушить конструктив конечного изделия

Опоры для стационарного устройства

Такая многофункциональная стационарная конструкция должна иметь устойчивые ножки. Отличным вариантом послужат металлические уголки или квадратные трубы, которые будут являться дополнительными силовыми элементами для избегания деформации корпуса. Их приваривают по обеим длинным сторонам ёмкости. К ним крепят трубы-ножки, также с помощью сварки.

Получившуюся конструкцию можно дополнить столиком, на который удобно будет ставить предметы и ингредиенты для приготовления пищи:

По личным предпочтениям определяется, какой должен быть мангал коптильня из газового баллона и отрезаем ножки из металлической трубы. Примерные размеры стационарной коптильни – около 1 метра. Если приспособление будет использоваться ещё в качестве мангала и предполагается его транспортировка в автомобиле – до 35 см.

Способ крепления ножек зависит от будущего использования. Стационарное устройство будет устойчивее, если металлические ножки приварить с помощью сварочного аппарата. Если предусматривается мобильность, то лучше сделать выкручивающиеся резьбовые опоры

Делаем жаровню (топку)

С помощью сварочного аппарата и листового нержавеющего металла необходимо смастерить топку. Её размер зависит от личных предпочтений, поэтому её габариты следует продумать заранее. Вот некоторые советы:

• Чем больше топка, тем быстрее будет готовиться продукт.
• В генераторе дыма мангал барбекю необходимо присутствие дверцы для закладки дров и щепки, а также проём для извлечения золы;
• Устанавливается труба для отвода дыма, которая должна подходить к горловине (место отрезания вентиля). Используется сварочный аппарат;

Вырез для топки. Вид сбоку

Делаем опоры для переносной конструкции

Переносная коптильня из баллона более функциональнее, но процесс его сборки немного другой.

Коптильня из газового баллона – эконом-вариант сложного и дорогостоящего оборудования для копчения продуктом. Чтобы смастерить такую конструкцию, понадобится как болгарка, так и сварочный аппарат. В этом деле мастеру следует проявить творчество. Результатом кропотливого труда станет сооружение, которое будут использоваться в качестве мангала, гриль либо коптильни.

Для создания такого шедевра лучше всего подходят обычные баллоны. Прочный металл позволяет нагревать изделие до предельной температуры, а эргономичная форма – использовать для приготовления всевозможных блюд. Несколько мастер-классов того, как сделать коптильню из газового баллона, помогут воплотить мечту в реальность.

Первым делом важно очистить емкость от остатков газа. Когда он выйдет естественным путем, резервуар заполняют водой и оставляют на 24 часа. По истечению срока жидкость выливают, а клапан смазывают мыльной пеной, чтобы проверить, нет ли утечки.

Оригинальное соло: коптильня и мангал

Оборудование будет состоять из 2-х частей: дымогенератора и жаровни. Поэтому нужно подготовить два резервуара по 50 и 20 литров. Затем мастер сделает чертеж или зарисовку, на которой отметит расположение отверстий для поддува и дверей. На следующем этапе подготовить инструменты и материалы:

• щетку по металлу;
• болгарку;
• сварочную установку;
• строительный уголок или профиль;
• ручки;
• 4-6 шт. дверных петель;
• трубу для дымохода (1,5 метра в длину и 10-12 см в диаметре);
• решетку из прутьев.

Основные инструменты и материалы в боевой готовности. Теперь можно приступать к созданию коптильни из газового баллона своими руками. Стоит отметить, что инструкция относится к установке для горячего способа копчения. Так, весь процесс делится на несколько основных этапов.

Вырезание металла

Дымогенератор и сам мангал – это колбы с крышками, поэтому вначале стоит отрезать горловину. Затем первый баллон сделать длиной в 50 см, а второй оставить в первоначальном виде. После этого в каждом из них вырезают:

В основной емкости мастерить специальные приспособления для шампуров. С каждой стороны (друг напротив друга) формируют:

Из строительного уголка изготавливают колесник, высверливая дырочки по всей площади на расстоянии 5 см. Затем его приваривают к центральной зоне установки.

Коптильню из баллона следует соединить с дымоходной трубой и топкой. Для этого в верхней части секции прорезают клапан для дымохода, а в другом нижнем углу – для дымогенератора.

Сварочные работы

Теперь следует правильно сложить вырезанные детали. Здесь и понадобится сварочный аппарат с электродами на 2-3 мм. Соединяются составные части в такой последовательности:

При этом важно учесть, что к опорам приваривают поперечные балки для устойчивости оборудования. После этого состыкуют основную часть мангала-коптильни из газового баллона с самой топкой. При этом заслонки делают фиксируемого типа, чтобы регулировать горение, циркуляцию дыма и интенсивность тления.
По такому же принципу к верхней части дымохода крепится пластина, чтобы можно было открывать и закрывать ее.

Процесс вырезания и сварки требует предельной точности. Стыки должны быть ровными и без просветов. Чтобы сделать емкость максимально герметичной, по периметру вырезанных окон прикрепляют пластины из алюминия с зазором 2-3 см. Фиксируют их заклепками.

Необычный макияж

После таких пыльных работ, конструкцию приводят в презентабельный вид. Такой необычный «макияж» металлическому сооружению делают в несколько этапов:

• швы выравнивают при помощи болгарки;
• всю поверхность зачищают щеткой по металлу, а затем наждачной бумагой;
• обрабатывают емкость обезжиривающим средством;
• покрывают термостойким красителем.

На фото представлена коптильня из газового баллона своими руками, сделанная по приведенной выше инструкции. Некоторые элементы можно выполнить по-другому.
Вместо заслонки многие предпочитают выпиливать полоски (до 5 мм шириной) на днище изделия.

Топку часто мастерят из обычного металлического листа. Ее делают квадратной либо прямоугольной формы. Размер составляет 1/3 часть от самой жаровни.

Установка для холодного копчения собственной персоной

Чтобы соорудить такую коптильню из газового баллона своими руками, нужны чертежи. На схеме ниже показан принцип соединение трех основных секций. Поскольку выше приведена инструкция монтажа мангала/барбикюшницы, в этой части стоит обратить внимание только на конструирование вертикальной камеры. В ней температура нагревание не будет превышать 50-70°С.
Делают ее таким образом:

Соединяя части, стоит использовать уровень, который поможет достичь максимально вертикального расположения камер. Важно не забыть приварить ручки и петли на дверцу. Такого плана оборудование идет с термометрами, которые устанавливаются на каждой половине.

Петли прикрепляют 2-мя способами: болтами или сваркой. Первый вариант намного практичнее, потому что позволяет без проблем заменить детали в случае поломки. Все же второй способ – надежнее.

Опора – важный элемент

Любая коптильня из баллона, сделанная своими руками, нуждается в устойчивых и прочных ножках. При этом она должна быть мобильной, способной передвигаться. Поэтому ножки изготавливают из:

• труб квадратной формы;
• арматуры;
• плотно сплетенных прутьев;
• колес.

Соединяют детали с помощью болтов/гаек либо сварки. В первом случае конструкция получится съемной, а во втором – стационарной. Высоту установки рассчитывают так, чтобы вертикальный отсек находился на уровне 1 м от земли. Между ножками некоторые мастера советуют прикрепить полку в виде решетки. На ней можно хранить кухонные принадлежности и дрова.

Для мобильных моделей коптильни из газового баллона лучше сделать колеса. Их отсоединяют либо от строительной тачки, либо от велосипеда. Монтируются они со стороны камеры холодного копчения.

Опоры можно соорудить из ножек старой швейной машинки, сделанной в СССР. Материал настолько прочный и термостойкий, что лучше не найти.

На заметку повару

Копчение – трудоемкий и очень деликатный процесс. Вкус продуктов зависит не только от конструктивных особенностей оборудования, но и от используемых топливных материалов. Стандартно советуется выбирать древесину фруктовых деревьев:

• вишни (только без коры);
• яблони;
• груши;
• абрикосы;
• сливы.

В то же время щепки из ореха, дуба или вяза придаст мясу/фруктам необыкновенного терпкого вкуса. Рыбу рекомендуют обрабатывать дымом, полученным после сгорания ивы, тальники и даже ракита.

Прежде чем начать сооружать коптильню из газовых баллонов своими руками, стоит посмотреть видео мастер-классов. В них обращается внимание на нюансы, которые возникают при выполнении сверхточной отрезки металла. При этом работник может ответить на многие другие вопросы.

Видео-инструкция изготовления коптильни из газового баллона

Изысканные ресторанные блюда или классическое барбекю, которое готовится на открытом огне – все это можно приготовить быстро, создав коптильню из газового баллона своими руками.

Подобный мангал-коптильня позволит не только приготовить вкуснейшие кушанья на даче, природе или в походе, но и сохранит экологический баланс, так как емкость будет повторно использоваться.

Разнообразие видов

Для изготовления мангала собственными силами, потребуется определиться с конструкцией изделия, разработать или заказать чертеж у профессионала, чтобы избежать ошибок и недочетов во время работы по сборке конструкции.

Мангала-коптильни бывают следующих видов:

• складные, также их называют мобильные или портативны, они удобны для транспортировки, особенно при поездках на природу;
• переносные, имеющие ручки для удобного перемещения;
• стационарные мангалы (устанавливаются на заранее подготовленном месте), актуальны для дач и загородных домов.

В большинстве случаев самодельная конструкция представляет собой старый баллон, в котором закончился природный газ.

Дополнительные материалы, применяемые для изготовления коптилен:

• камень (можно использовать декоративный или натуральный, разных форм и размеров);
• кирпичи (разного цвета);
• сталь или листовое железо.

Для придания конструкции эстетичного облика рекомендуется обложить ее кирпичом или произвести облицовку, используя изразцы – получится некое подобие печи.

Совет мастера: прежде чем начинать работы по изготовлению мангала-коптильни, потребуется внимательно изучить всю необходимую техническую информацию, найти подходящие чертежи, подготовить материалы и инструменты.

Особенности конструкции

Существуют некоторые особенности у данного изобретения, учитывать которые необходимо, ведь каждый автор хочет, чтобы конструкция была долговечной, надежной и полностью безопасной в эксплуатации.

Перечислим основные достоинства самодельного изобретения:

• низкая себестоимость, так как все материалы под рукой;
• высокая надежность в процессе интенсивной эксплуатации;
• возможность создания эксклюзивных моделей по собственным чертежам.

Собранный по всем правилам баллонный мангал, несмотря на свою низкую стоимость, станет украшением загородного участка.

Его можно сделать нестандартным, например, придав форму паровоза. Также этим термином называют мангал, имеющий высокую трубу, через которую выпускается дым во время использования изделием.

Интересно то, что все работы, связанные с соединением элементов, выполняются с использованием сварочного аппарата.

Интересный факт: мангал из старого ненужного баллона из-под газа это не только экономия средств, но и защита окружающей среды. Вместо засорения природы получается полезная вещь в быту.

Классический баллон имеет очень прочные, толстые стенки, которые не прогорают довольно долгое время. Это так же можно отнести к достоинствам.

Что необходимо для работы

Что же потребуется для создания необычной конструкции:

• пустой баллон из-под газа (оптимальная емкость бака составляет 50 -70 л);
• металлическая труба или иная заготовка (для создания надежного дымохода, если это предусмотрено проектом коптильни);
• несколько петель и металлических заклепок, чтобы закрепить крышку мангала;
• металлические пруты, чтобы создать в коптильне самостоятельную решетку (8-10 мм толщиной);
• строительные уголки;
• листовой металл.

Набор инструментов:

• сварочный аппарат средней мощности;
• болгарка;
• газовые ключи различного размера;
• ножовка (по металлу);
• дрель со сменными сверлами.

Не стоит забывать, что, когда имеешь дело со сваркой, требуется специальная защитная маска.

Обратите внимание: человеку, никогда не занимающегося сваркой, стоит довериться мастерам-профессионалам. Все инструменты травмоопасны, обращаться с ними нужно бережно и аккуратно, в работе быть внимательным.

Этапы работы

Сделать удобный гриль из старого газового баллона помогут чертежи. Дополнительно потребуется провести работы по его созданию и монтажу.

Первый и один из самых ответственных этапов – визуальный осмотр и подготовка емкости, которая в будущем позволит производить горячий и холодный способ копчения.

После выбора подходящего по размеру баллона необходимо провести визуальный контроль – определить наличие или удостовериться в отсутствии следов коррозии.

Очистка емкости

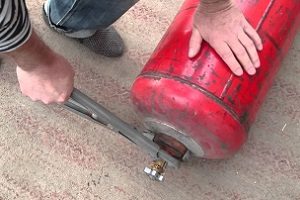

У каждой емкости имеется вентиль, который необходимо открутить полностью. Делать это следует плавно, так как пары газа могут остаться в баллоне. После этого баллон нужно перевернуть, чтобы удалить остатки газа.

Для надежности можно ополоснуть бак водой. Контролировать процесс и удостовериться в полном отсутствии опасных паров поможет обычная пена, созданная из мыла или средства для мытья посуды, которую следует нанести на закрытый вентиль.

Это важно: если вы нанесете на закрытый вентиль газового баллона мыльную пену и увидите образующиеся пузырьки, значит баллон не полностью пустой. Если же пузырьков не будет, значит - газа нет, и работы по распилу и сварке будут полностью безопасными.

Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду. Этот процесс поможет освободить емкость от возможной грязи и пыли.

Эти мероприятия позволят избежать образования искры и воспламенения .

Начинаем разрезать

Следующий этап – разрезание баллона.

Как советуют профессионалы, разрез следует делать продольным. У вас получатся две половины, не обязательно равные по габаритам. Одна из них будет служить мангалом, другая - крышкой.

Сооружение ножек послужит не только опорой конструкции, но и украсит будущий мангал.

Материалом могут послужить старые, не ржавые, без повреждений трубы или кованые подставки. Они закрепляются крепкими и так же не ржавыми болтами.

Крепление крышки и ножек

Для надежного монтажа крышки, которая позволит провести процесс копчения быстрее, следует проделать отверстия под петли. Поэтапно производится:

• фиксация заклепками и/или болтами;
• осуществляется сварка.

После того как петли надежно закреплены, производится монтаж ручек, которые потребуются для открытия/закрытия. Крепление также производится при помощи болтов. В том месте, где располагался вентиль баллона, монтируется дымоход.

Топка – особенная часть конструкции. Этот элемент обязателен, если из баллона предполагается изготовить именно коптильню. Для ее изготовления потребуются стальные листы, которые нужно будет разрезать и сварить по определенным размерам.

В качестве топки может выступать меньший по размеру баллончик, разрезанный вдоль и приваренный в необходимом месте. Завершающий этап – укрепление коптильни. Для этого следует приварить уголки по краям конструкции.

Нет сомнений, что во время использовании самодельного мангала, емкость будет неизбежно изнашиваться и деформироваться. Есть один секрет, как продлить срок службы - приварите к внутренним стенкам уголок.

В качестве отдельного элемента топка коптильни не нужна. Ведь при создании мангала мы добиваемся герметичности, целостности всех составляющих элементов. Для дополнительной защиты в зимний период коптильню можно поместить в старый газовый шкаф.

Воздействие жара, атмосферных осадков и других негативных природных явлений может повредить металлические детали конструкции.

Если вы хотите, чтобы мангал-коптильня, созданный из старого ненужного баллона, прослужил несколько лет и не потерял своей привлекательности и производственных характеристик, необходимо защитить внешнюю сторону конструкции – покрасить или обработать составом, предотвращающим коррозию.

По отзывам мастеров, любителей делать всё своими руками, данное изделие - это удобное, современное, долговечное, необычное по внешнему виду устройство.

Оно обязательно привлечет внимание ваших гостей и друзей, если вы должным образом отнесетесь к процессу изготовлению, сделаете всё аккуратно, правильно и надёжно. Пригласив к себе на дачу гостей, вы и ваше изобретение будете в центре внимания, выходной пройдёт необычно, весело и интересно.

Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь. Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда.

Совет мастера: главное в изготовлении коптильни из газового баллона – соблюдение техники безопасности и использование только качественных материалов, на которых отсутствует коррозия или иные повреждения.

Смотрите видео, в котором мастер подробно рассказывает как из газового баллона сделать мангал-коптильню собственными руками:

Все мы с вами любим готовить пищу на огне, так как такая еда имеет свой неповторимый вкус, который не сравнится ни с чем другим. В данной статье автор расскажет, как изготовить специальное приспособление для этих целей, оно получится универсальным и будет включать в себя коптильню, мангал гриль и барбекю. Весь процесс изготовления подробно описан, и сопровождается полным фото отчетом.

Особенностью данной коптильни является то, что очаг расположен отдельно от камеры копчения, то есть продукты коптятся исключительно в дыму, благодаря этому не будет происходить сильного перегрева.

Коптильную камеру можно изготовить из газового баллона, расширительного бака, или же из трубы большого диаметра. Металл желательно брать утолщенный, так как со временем он может прогореть.

Для изготовления коптильни нам потребуется:

Материалы:

Газовый баллон;
- для очага - металл толщиной от 6 мм;
- стальные уголки и профильная труба для рамы;
- четыре колесика;
- вентиляционные заслонки;
- труба;
-термометр;
- петли;
- деревянная ручка;
- полка для блюда;
- термостойкая краска.

Инструмент:

Сварочный аппарат;
- болгарка;
- плоскогубцы
- молоток;
- металлическая щетка;
- защитные средства.

Начнем с того, что изготовим раму, на нее в дальнейшем будет установлена сама коптильня, варим ее из уголков, согласно задуманным размерам. Далее для того, чтобы коптильня могла передвигаться в нижней части рамы крепим ролики.

Затем берем баллон и при помощи болгарки срезаем одну боковую часть, через это отверстие в коптильню будет поступать дым. Далее размечаем контур окошка и вырезаем его. Когда все готово, из вырезанной части делаем дверцу, используем петли, которые фиксируем болтами.

По всему контуру окошка устанавливаем алюминиевый уплотнитель, фиксируем заклепками.

Теперь переходим к изготовлению камеры сгорания, берем листовой металл толщиной 6 мм, из него вырезаем металлические стенки, которые затем привариваем друг к другу, так же устанавливаем дверцу, которую фиксируем на петли. Левую стенку камеры сгорания нужно сделать с небольшим полукругом в верхней части, его делаем согласно форме баллона. Данное отверстие нужно для того, чтобы тепло и дым от очага равномерно распределялось по коптильне.

С боковой стороны камеры в нижней части сверлим много отверстий, они нужны для вентиляции. Далее рядом крепим специальную заслонку, которая будет регулировать забор воздуха.

Теперь делаем механизм, который будет закрывать камеру сгорания. Все подробно показано на фото.

В качестве ручки для закрытия камеры бала взята пружина, которую зафиксировали сваркой.

Для того, чтобы облегчить перемещение или дальнейшее хранение коптильни, камеру сгорания было решено сделать съемной, для этого была вырезана металлическая пластина, и приварена к баллону, а так же в ней были сделаны специальные отверстия для болтов. Аналогичные отверстия так же нужно сделать в боковой части камеры сгорания. Когда все готово крепим камеру к пластине, в качестве фиксирующего элемента используем болты.

Далее внутри баллона привариваем два горизонтальных уголка на одинаковом уровне, на них будет ложиться решетка, на которой в дальнейшем будут готовиться продукты.

Для того чтобы в коптильне была хорошая циркуляция дыма, делаем специальный дымоход. Берем металлическую пластину, которую прикладываем к баллону и наносим разметку, как показано на фото, делаем отверстие под фланец. Его можно приобрести, или же изготовить самому из узкой пластины, которую нужно согнуть в форме круга, а затем приварить к намеченному месту.

Когда все вырезано, привариваем эту часть к баллону.

На изготовленный фланец надеваем колено, затем ставим вертикальный отрезок трубы, который будет выполнять роль дымохода.

Для того чтобы знать температуру внутри коптильни, и в дальнейшем следить за ней, устанавливаем термометр.

Изготавливаем специальную корзину для дров, которая будет помещаться непосредственно в камеру сгорания.

Далее делаем ручку для крышки коптильни, устанавливаем две алюминиевые скобы, на которые крепим деревянную рейку.

Теперь можно переходить к покраске изделия, но перед этим нужно тщательно очистить все от ржавчины, и убрать весь мусор, который накопился в процессе изготовлении. Поверхность красим специальной термостойкой краской. Когда все высохнет, получаем вот такую многофункциональную коптильню.
