Как сделать лопату торнадо своими руками. Ручной культиватор своими руками – разнообразие конструкций и материалов для изготовления. Вариант #5: дитя велосипеда и стиральной машинки

Каждый садовод культивирует землю на даче. Слово «культивация» пришло к нам из латинского языка. В переводе оно означает – обрабатывать, возделывать. А ведь так и есть. В процессе культивации обрабатывается почва, культивируют ее для того, чтобы избавится от сорняков. Но цель культивации не только в прополке. После культивации почва становится рыхлой и более насыщенной кислородом. Культиватором обрабатывают почву до посева и после того, как урожай собирают. Еще культиватором нужно обрабатывать междурядья, окучивать и пересаживать растения. Культиватор – очень удобное приспособление, он облегчит работу и сократит время обработки почвы на огороде, клумбе и любом другом участке.

Современный культиватор можно купить в специализированном магазине. Но такую технику легко можно собрать своими руками. Нужно лишь найти понятную инструкцию, необходимые детали и инструменты и приступить к работе.

Для начала следует знать, что культиваторы делятся по типу питания:

• ручные;
• бензиновые;
• электрические.

Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.

Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.

Есть еще одна классификация культиваторов – по назначению:

• универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
• специальные – для обработки определенного сорта или культуры;
• растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
• предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
• пропашные – для прополки междурядий на полях, где уже взошли посевы.

Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.

Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.

Достоинства и недостатки культиваторов

Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.

К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.

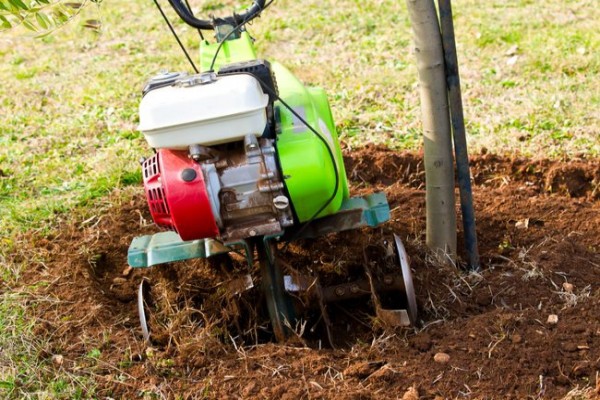

У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.

Ручной культиватор – делаем дома

Такой культиватор – это самая полезная вещь в хозяйстве. У него очень много положительных сторон:

• отсутствие нагрузок на поясницу,
• простота использования,
• эффективность,
• доступность,
• компактность.

С таким культиватором вы не растащите сорняки по всему участку, а рыхлит он почву очень качественно и не выворачивает ее. Но культиватор предназначен для обработки маленьких участков и только на вспаханной земле. Он идеально подходит для дачи.

Вначале следует понимать, для какой цели вам понадобился культиватор. Ведь на выбор определенного культиватора влияет и набор культур, которые посажены на участке, и структура почвы самого участка. Если у вас маленький участок, то мощный и объемный культиватор будет занимать много места. Он нанесет только вред, пользы от него не будет.

Лучше всего создать культиватор своими руками, так вы сэкономите свои деньги и обретете помощника в хозяйстве. Некоторые культиваторы можно создать из подручных средств, для некоторых нужны дополнительные детали, но их стоимость не будет превышать стоимости целого культиватора в магазине. Культиваторы, которые созданы своими руками, идеальные помощники на огороде и подходят для дачи.

Самый маленький культиватор

«Шустрый малыш» – маленький самодельный культиватор, его можно назвать мини культиватором. Захватывает он лишь двадцать сантиметров территории, но работать с таким культиватором очень удобно. Все что нужно сделать, это прикрепить несколько вырезанных металлических звездочек к оси, а после закрепить удобную ручку. Вот и готов новый помощник в хозяйстве. С ним легко обрабатывать междурядья в то время, когда урожай уже взошел. Именно его мини размер предотвратит повреждение нужных растений. Также, если звездочки хорошо заточены, то они без проблем срезают сорняки. При этом сорняк не цепляется за культиватор и не разносится по всему участку. Подходит для дачи, ведь его удобно перевозить.

Простой культиватор – «Торнадо»

Еще один простой культиватор, который можно сделать собственноручно, имеет название «Торнадо». Такой культиватор идеально подходит для обработки легкого грунта. А делается он из самых обычных вил или пружинистой проволоки, его тоже можно назвать мини культиватором.

1. Для того чтобы сделать такой культиватор, вам потребуется деревянный черенок-ручка, которую нужно будет доработать. Деревянную ручку вашего нового культиватора следует укрепить. Для этого используется металлическая или пластиковая труба, разрезанная вдоль. Она не должна быть намного больше деревянной ручки. После того как труба разрезана, одеваете ее на деревянную ручку и приматываете. Так ручка станет намного крепче, и с таким культиватором будет легче работать.
2. Дальше приступайте к изготовлению основной части культиватора. Берете вилы и молоток, также вам нужна картинка или чертежи оригинального культиватора «Торнадо», ведь нужно в точности повторить все изгибы.
3. От сильного удара молотка зубья вил изогнутся в ту сторону, в которую вы их направите. Но не перестарайтесь.
4. После того как основа культиватора создана, прикрепите ее к ручке и можете обрабатывать почву вашим новым культиватором.

Также можно сделать зубья культиватора из толстой пружинистой проволоки. Этот вариант займет больше времени и усилий. Но результат того стоит.

Культиваторы из старого велосипеда

Для другого варианта культиватора, который можно создать своими руками, нужны части велосипеда. Так что, если у вас есть старый и ненужный велосипед – сделайте свой культиватор и не тратьте деньги на покупку. Это идеальный помощник на даче.

1. К раме старого велосипеда крепим культиваторную головку, это может быть часть старого культиватора, железные прутья или же маленький плуг, сапа.
2. Комфортная ручка для управления культиватором делается из отрезков железных труб или же из другого металла. Между ручками крепится поперечина.
3. Сборка всех частей культиватора меж собой выполняется болтами, гайки на которых затягиваются максимально сильно, дабы вся система была твердой или же все детали можно закрепить при помощи сварки. Этот вариант намного надежней предыдущего.
4. После того как основа готова, к ней крепится колесо, оно должно быть не слишком большим, чтобы плуг хорошо входил в землю. И не слишком маленьким, тогда вам придется прилагать больше усилий при толкании, чем это требуется с колесом средних размеров.

Если у вас осталось старое колесо средних размеров, то можно сделать еще один вариант домашнего культиватора. Просто присоедините к колесу изогнутые металлические ручки, на которые также крепится маленький плуг, он крепится за колесом, ближе к вам. И вот готов домашний самодельный ручной культиватор.

Дисковый культиватор своими руками

Так же есть вариант самодельного ручного культиватора, который делается из стальных дисков. Всего дисков должно быть пять, на трех из них крепятся зубья, с помощью которых будет происходить рыхление почвы. Такие диски можно сделать самостоятельно или же заказать. Ведь делаются они на токарном станке. Два диска будут гладкими, а в три остальных будут закреплены специальные зубья или изогнутые гвозди. Когда диски готовы, они поочередно одеваются на ось, потом ставятся подшипники и шайбы, а после вся конструкция крепится к деревянной рукоятке. Культивируется почва при помощи этих зубьев, они поочередно вонзаются в землю и рыхлят ее. Также эти зубья подрезают корни сорняков. Из-за своего веса этот ручной культиватор не требует особого применения силы. Единственный недостаток в том, что периодически придется очищать зубья от сорняков. Ведь срезанная трава цепляется за зубья и разносится по всему участку.

Роторный культиватор можно сделать своими руками, такой вид культиватора предназначен для боронования, разравнивания почвы после вспахивания. Он чем-то похож на дисковый культиватор, но диски в нем иной формы – они полусферические и выпуклые. Также их не пять, а всего четыре. При этом каждая пара прикреплена к собственной оси. Также основа остается движимой, что помогает изменять угол наклона дисков при необходимости. Основа будет металлической, ее можно прикрепить к удобной деревянной или металлической ручке, на которой будут винтики для регулировки угла дисков. Полностью металлический культиватор этого типа выйдет более тяжелым, так что если вы не обладаете силой, делайте ручку деревянной. Удобен этот культиватор тем, что трава не будет цепляться за диски.

Удобный культиватор из бензопилы

Если у вас есть старая бензопила, которой вы уже давно не пользовались, не торопитесь ее выбрасывать или продавать. Из ее исправных частей можно сделать отличный ручной культиватор своими руками. Этот вариант подходит тем, кто разбирается в технике. Также нужно будет приобрести некоторые материалы, смазку и горючее. Ведь этот культиватор бензиновый, то есть работает на бензине или другом горючем.

1. Для начала нужно сделать раму для мотоблока из уголков. По форме она будет кубической.
2. Дальше крепится двигатель к верхней части каркаса будущего культиватора.
3. Ручки делают из металлических труб, с такими ручками очень удобно обрабатывать почву.
4. Также понадобятся две звездочки, одна для промежуточного вала, а другая будет ведущей. Именно из-за этих деталей культиватор называют звездочным.

Недостаток этого самодельного культиватора в том, что требует постоянной дозаправки.

Своими руками электрический культиватор

Если есть желание, то в домашних условиях можно создать электрический культиватор. Но следует учитывать, что землю он будет разбивать большими кусками, это при быстрой работе. Если же обрабатывать почву таким культиватором медленно, то комья будут поменьше, а земля станет более мягкой и вспаханной. Также следует помнить, что территория работы будет ограниченна длинной электрического шнура.

1. Для того чтобы сделать такой культиватор, нужно два металлических уголка, которые крепятся к редуктору. К ним крепятся ручки, изогнутые, для большего удобства.
2. К этим же уголкам крепится и ось для колес. Колеса для этого культиватора используют средних размеров. Ведь с большими будет не очень удобно работать, а маленькие будут проваливаться.
3. Далее, нужно соединить вал с обычной электрической мясорубкой. Нужно будет отколоть стандартную насадку и вставить в образовавшееся отверстие приготовленный винт.
4. Далее, для большего удобства можно перенести кнопку включения с самой мясорубки на ручку культиватора, и все готово.
5. Следует заменить шнур питания на мясорубке, ведь стандартный шнур обычно очень короткий и не подойдет для работы.

Есть еще много вариантов изготовления культиваторов своими руками. Нужно лишь немного проявить фантазию и смекалку. Ведь имея старый, но рабочий мотор от стиральной машины, тоже можно создать хорошо работающий электрический культиватор. Нужно лишь найти детали старого велосипеда и соединить их вместе. Также можно добавить аккумуляторы, и у вас выйдет самодельный аккумуляторный культиватор.

Ведь не всегда всю работу можно сделать с большим и профессиональным культиватором. Иногда намного проще обработать ручным культиватором междурядья и при этом не навредить растениям.

Как только наступает весна и сходит снег, все начинают ждать теплой погоды. Многие хотят поскорее заняться возделыванием своих участков, чтобы подготовить почву для обильных урожаев. И тут каждому дачнику и садоводу пригодится ручной культиватор. Ведь если перед посадкой взрыхлить почву, то в напитанной кислородом земле растения будут прорастать намного быстрее. Да и при работе с культиватором не требуется особого приложения усилий, при этом выполнение работ производится намного быстрее. С культиватором, который вы изготовили сами, смогут работать и взрослые, и дети. Нужно немного времени на обучение. Главное – следовать всем инструкциям при изготовлении ручного культиватора.

С ручным культиватором вы не только вспушите землю перед посадкой, с его помощью создаются удобные бороны для посадки семян. Также культиватор можно использовать в борьбе с сорняками, когда уже все взошло. Ведь не всегда есть желание вырывать траву вручную. А обрабатывать огород нужно часто.

Для дачи идеально подойдет любой из ручных культиваторов созданный своими руками, самодельный. Ведь они довольно небольших размеров и ими очень удобно работать. В одном мини культиваторе вы обретете отличного помощника на даче.

Не всегда выгодно покупать овощи и фрукты. Ведь нет никакой гарантии, что магазинные овощи выращены с соблюдением всех технологий. И ведь гораздо приятней есть овощи, которые выращены вами на вашем же огороде или даче. Тем более, если заниматься садоводством правильно и с умом, то даже настроение поднимается. Также улучшается ваше физическое здоровье, ведь появляются постоянные физические нагрузки. Для того чтобы садоводством и огородничеством было удобно заниматься, следует купить или сделать самому некоторые инструменты. Если вы разбираетесь в технике, то ничего сложного нет, вы с легкостью соберете самодельный инструмент для обработки земли и удаления сорняков. Если же вы не особо разбираетесь, выберете тип ручного культиватора с несложной конструкцией. Если же вам хочется создать сложный культиватор самому, попросите своих друзей вам помочь. Вместе с друзьями будет намного интересней и веселее создавать такую полезную в хозяйстве технику.

7 дачных чудо-помощников!

Необычный ручной садово-огородный инструмент (фото, видео, чертежи)

Плоскорез - великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

Плоскорез Фокина "Стриж"

2. Рыхлитель Чудо-лопата "Пахарь"

Рыхлитель Чудо-лопата "Пахарь" чертежи:

Лопата, которую можно отнести к разряду рыхлителей-культиваторов - “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Способ применения:

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к "рулю". При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

Чудо-лопата монаха - отца Геннадия фото и чертежи:

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:

6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельно

Владельцам земельных участков не понаслышке известен трудоёмкий процесс обработки земли. Использование лопаты, сапки, грабель, безусловно, облегчает труд, но не очень подходит для обработки больших территорий, и требует не малых физических затрат.

Но прогресс не стоит на месте - для облегчения человеческого труда придумали . Для женщин-садоводов это полезная находка.

Эту технику используют и в огородах, и на участках, в виноградниках и садах. Одна машина может заменить множество приспособлений и занимает немного места.

Варианты использования ручного культиватора следующие:

• обрабатывает земельные участки перед посадкой или посевом;
• разрыхляет почву для насыщения кислородом;
• справляется с раскалыванием больших комков земли;
• вырывает сорняки;
• помогает в уходе за клумбами;
• используется для прополки участка;
• окучивает землю.

В статье мы поговорим о том, какие бывают культиваторы, для чего предназначены и как изготовить их своими руками. Также разберём несколько конкретных самодельных ручных культиваторов.

Возможности ручных культиваторов

Для обработки труднодоступных мест или там, где требуется более аккуратный подход, хорошо подойдёт ручной ротационный культиватор. Он приводится в работу за счёт человеческих усилий.

За счёт «ёжиков» справляется с вспушиванием и разрыхлением почвы. Также выворачивает земельные пласты, что способствует борьбе с сорняками.

Существуют и звёздочные культиваторы удаляющие корни. Они, как правило, просты в использовании, заменяют лопату, значительно облегчают вскапывание.

Предназначен ручной культиватор для:

• разрыхления почвы;
• перекопки для дальнейшей посадки;
• удаления сорняковых культур с корнем;
• обработки участков под деревьями, кустами;
• обогащения почвы кислородом.

Мини-культиваторы хорошо подойдут для небольших участков, они не занимают много места, перемещать их легко из-за небольшого веса. Подходят для разрыхления почвы под деревьями, кустами и в труднодоступных местах. Облегчение земельных работ происходит за счёт правильного распределения нагрузки на мышцы и расположение человека при работе.

Разновидности культиваторов

Данную технику выпускаются разных моделей:

• дисковые
• лаповые
• ротационные
• фрезерные.

Практически все культиваторы работают по одному принципу: запускается механическая часть, приводящая в состояние движения приспособление разрыхляющее почву.

От назначения техники зависит её классификация: различие размера, мощность двигателя, функционирование, обширность работы. Учитывая эти критерии, они бывают:

• лёгкими
• средней тяжести
• тяжёлыми.

Для сравнительно небольших участков с мягким грунтом подходит лёгкая техника, обычно это клумбы, теплицы. Средняя по весу техника предназначена для глинистой почвы. Тяжёлая техника является универсальной, она подходит для любых видов почвы.

Различаются культиваторы способом функционирования:

• ручные культиваторы;
• с электрическим приводом;
• на бензине.

Мы остановимся на ручных культиваторах, которые для экономии средств можно изготовить самостоятельно.

Ряд преимуществ ручной конструкций:

1. Они экономичны, не требуют заправки топливом.
2. Заменяют несколько приспособлений: лопату, сапку, грабли.
3. Занимают мало места.
4. Помогают распределить нагрузку на все мышцы.

Технология изготовления

Из вил по типу «Торнадо»

Имеет самую простую конструкцию, чем-то напоминающую штопор. Состоит из вертикальной стойки и горизонтальной ручки. Подобный культиватор можно благополучно выполнить самостоятельно из обычных вил.

Для этого потребуется пластмассовая насадка, которую обычно используют для вил, лопат, в форме ручки. Немного видоизменяем насадку, для того, что б ручка была похожа на горизонтальную трубу. В качестве ее возьмите часть пластиковой трубы размером 0,5 м.

Обратите внимание: для того, что б все состыковывалось, диаметр трубы должен быть немного больше диаметра насадки.

1. Вдоль трубы делают разрез так, чтоб при вывороте она налезла на ручку.
2. Для надёжности сцепки и в дальнейшем практичном применении, зафиксируйте все изолентой.
3. Осталось только придать вилам скрученности в виде штопора. Для этого молотком загибают зубья в нужную сторону.

На базе велосипеда

Для того чтобы смастерить самодельный культиватор из подручных средств, вам пригодится старая рама от велосипеда и одно колесо.

Способ сборки:

1. К раме крепят головку культиватора, которая представляет собой либо уже готовые запчасти от старого аппарата, либо из стальных прутиков сделанный самостоятельно. Для каркаса подойдёт небольшой плуг. А для удобства управления рукоятку делают из стальной трубы.
2. Поперечину создают из трубы диаметром 2-3 см.
3. Всю конструкцию закрепляют болтами, ничего не должно болтаться.
4. Для удобства колесо берут средних размеров, закрепляя его контргайками.
5. Такой вид культиватора предназначен для прополки земли между грядок.

Дисковый роторный

Этот вид предназначен для разбивки твёрдых кусков и выравнивания почвы. Основной рабочий элемент представляет собой диски в форме сферы. Вся сложность заключается в их изготовлении.

Порядок работ следующий:

1. Из металла делают пластины сферической формы толщиной в 4 мм. Молотком выбиваются чаши в центре самой пластины.
2. К втулкам привариваются диски, замещая их на оси.
3. Край оси крепят специальными шплинтами в скобах.
4. Уступ делают в скобе, которая больше по размеру, через него проводят трубу и рукоятку.
5. В меньшей по размеру скобе делают шток с диаметром 25 мм и длиной 26 см. Сюда же ввинчивают стержень толщиной 15 мм.
6. Выпуклые углы культиватора фиксируют с помощью гаек-барашков.
7. За счёт вращения выпуклых углов большая скоба прогибается, стержень поднимается, изменяется угол расположения элементов.

Культиватор из бензопилы

Изготавливается на основе двигателя из бензопилы. Хорошо если у вас есть все составляющие, если нет, нужно докупить.
Понадобятся материалы:

• уголок из метала;
• бак для топлива;
• трубка;
• обрезиненные колеса;
• звезда для промежуточного вала (41 зубец);
• мопедная звёздочка.

Для начала нужно сварить раму-куб, используя уголки из металла для мотоблока. Размер рамы 32 на 32 см, сверху на поперечные уголки крепят двигатель, снизу на кронштейнах устанавливают бак для топлива. Затем на угловых вертикально стоящих стойках крепят промежуточный вал. Для ходового вала подшипники присоединяют к продольным уголкам. Из этого всего выходит мотоблок с опорой на поверхность колеса.

Для ручек используют трубы диаметром примерно 30 мм. Хорошие колеса выйдут из обрезиненных. Тут пригодится звезда для промежуточного вала на 41 зубец и основная звезда (подойдёт мопедная). Остаётся только собрать все части в один механизм, и вы получите садовый культиватор из бензопилы (кстати, как выбрать бензопилу, Вы можете прочитать ).

С этим можно справиться даже без чертежей. К тому же культиватор не очень требовательный к материалам для заправки в отличие от покупных моделей.

Культиваторы существенно облегчают земельные работы, помогают качественно обработать землю перед посадкой, бороться с сорняками и просто незаменимы для больших участков. А если нет средств на покупку этих дорогостоящих машин, то вполне можно изготовить своими руками.

Как сделать ручной культиватор из велосипеда подробно рассказывает это видео :

Что такое ручной культиватор? Это приспособление для окультуривания земли с помощью механических приспособлений и силы рук. Как разнообразна работа по ухаживанию за грядками и клумбами, так же много ручных инструментов, созданных своими руками и промышленным способом. Принято считать культиваторами для ручного применения почвенные рыхлители, с захватом не больше 20 см, на длинной или короткой рукоятке.

Зачем нужны культиваторы

Даже самый насыщенный техникой участок не будет ухоженным, если по нему не пройдётся рука человека с узким инструментом, который подрыхлит землю рядом с растениями и цветами, разобьёт почвенную корку и обнажит, порвёт корни сорняков. Этот инструмент называется ручной культиватор и назначение его:

• взрыхлить почву, избавив её от корки и насытив кислородом воздуха;
• нарезать борозды под посев растений, а потом присыпать новосадку;
• избавить культурные растения от соседства сорняков;
• выполнить разглаживание поверхности с разбиванием комков – проборонить.

Это далеко не все функции культиваторов. Инструмент с удобным захватом, иногда с ручками и колесом служит для обработки земли наравне с культиваторами на электрической или бензиновой тяге.

Разновидности рабочих органов культиваторов

Всегда в работе ручной культиватор для дачи, такой как на фото.

Среди множества форм и размеров инструментов их классифицируют на несколько типов по форме и функциям рабочего органа. Так, вилы с изогнутыми рогами, наматывающие на себя корни вездесущего пырея изобрели сравнительно недавно, и назвали за эффект борьбы с злостными многолетними растениями.

Из новых инструментов можно отметить плоскорезы инженера Фокина, с трехсторонней заточкой узкой полосы из инструментальной стали. Они имеют прямоугольную ручку, регулируемый угол для работы, и могут извлечь из узкой щелки любой сорняк. Петлевидной формы такие рыхлители — полольники подрезают корни на глубине и не переворачивают верхний слой почвы, сохраняя на поверхности мульчу. Зубчатые ручные культиваторы наоборот, нужны для рыхления верхнего слоя.

Ротационные культиваторы используют для рыхления, пропалывания. Они эффективны, требуют мало усилий для приведения в движение звездочет. Миниатюрные стреловидные наконечники на изогнутых стержнях являются отличными рыхлителями, их часто устанавливают на самодельные инструменты с колёсами на ручной тяге.

Итак, по форме рабочего органа культиваторы делят;

• плоскорезы и петли;
• зубчатые, с плоским, острым и стреловидным концом, от одного до 7 звеньев;
• ротационные, с набором крутящихся звездочек;
• прямые вертикальные стержни – грабельные инструменты.

Некоторые модели совмещают по две функции, например культиватор ротационный ручной с петельным полольником.

Известный производитель препарата ЭМ-1 Байкал для оздоровления почвы, создал инструмент для обработки почвы. Пластинчатые плоскорезы различной ширины, собранные в набор. Их отличие – полоса заточена с обеих сторон и эффективность работы возрастает вдвойне. Ручки к этим плоскорезам подбираются отдельно. Цель – подрезать корни сорнякам, которые после разрушат эффективные микроорганизмы.

Любой дачник мечтает, чтобы у него под руками всегда оказывался нужный инструмент. Поэтому их покупают, и создают собственные конструкции на базе известных форм, но изменяя размеры, высоту ручки, ширину захвата.

Как сделать ручной культиватор своими руками

Насадить на ручку насадку сможет каждый. Предлагаем соорудить ручной культиватор своими руками из негодного велосипеда и подручных средств. Колесо лучше взять от подросткового туристического велосипеда с широким ободом. Используется только переднее колесо с вилкой. Рабочая часть на раме может быть выполнена любым способом – зубьями в 2 ряда, звездочками или плоской петлёй. Главное, в ручном культиваторе рама должна быть прочной с креплением на болтах ребер жесткости, соединения с ручками, созданными из простого или клееного дерева. Вместо дерева можно использовать лёгкие трубки из цветного металла. Удобный и лёгкий рыхлитель незаменим для обработки широких междурядий, приствольных кругов деревьев.

Другим не менее эффективным ручным инструментом станет ручной роторный культиватор. Основные узлы на чертеже:

• рабочие элементы звездочки или диски – 1;
• оси для крепления рабочих звездочек – 2;
• втулки для сбора узла – 3;
• соединительные скобы, большие и малая – 5, 4;
• рамный шток, переходящий в трубу и соединённый с поперечной ручкой – 6,7, 8.

Диски сферические, их создают путём формирования. Но с таким же успехом можно воспользоваться ручными «ежикам», и с их помощью собрать рабочий орган. Подробный чертёж ручного культиватора своими руками вам в помощь.

Среди конструкций самоделок встречаются полноценные мотоблоки, созданные на базе бензопил и другой моторной техники. Ценность этих самодельных устройств для хозяина в том, что он использовал подручные средства и создал инструмент под свои потребности. С другой стороны стоимость заводских моделей не всегда позволяет купить культиватор от известного надёжного производителя. Как ещё можно собрать ручной культиватор своими руками, посмотрите видео:

Знакомимся с культиваторами заводского изготовления

Если у землепашца нет возможности создать себе недорогого эффективного помощника, это сделали украинские инженеры. Без двигателя, с одним колесом и ручками, простая конструкция облегчает работу на участке. В гнездо крепится один из 6 рабочих узлов. Поэтому и названо устройство универсальный ручной культиватор Землероб 6 в 1.

Весит приспособление 9,5 кг, управляемость хорошая, с культиватором легко справляются женские руки. Детали, изображённые на фото, представляют рабочие инструменты:

1. Окучник, который является основным рабочим инструментом. Нарезка борозд, огребание картофеля производится с помощью окучника. Но его в комплекте заменяет рыхлитель дисковый, который выполняет ту же функцию, что и окучник.
2. Плоскорез с установленными ножами «бритва», которые подрезают корни сорняков, регулируется по ширине рядов с растениями.
3. Культиватор междурядник служит для рыхления, подрезает траву. У этого инструмента регулируется осевой наклон и глубина опускания в землю.
4. Имеется плужок, он служит для нарезки борозд при посеве семян в землю.
5. Рыхлят землю при образовании корки звездочками, которые имеются в комплекте.
6. В наборе имеется бороздообразователь, с ним в комплекте маркер. Узел используется в посевную.

Заводская конструкция не выдерживает работы на тяжёлых сырых участках. Поэтому в отзывах мастеров есть совет, усилить раму крепления колеса и укрепить ручки двумя жёсткими перемычками. Ручки нужно несколько удлинить и сделать более удобными.

Стоит обратить внимание и на конструкцию винницких мастеров. Её назвали без изысков – Ручной культиватор «Землероб универсальный 5 в 1». Стоит изделие 450 гривен, в переводе на российские деньги 3000 рублей.

На несущей раме поочередно могут быть смонтированы следующие инструменты:

• междурядник;
• плужок с маркером;
• бритва;
• культиватор.

В результате имеется рама с размером 64х30х30 см с навесным устройством. Юркий инструмент станет незаменимым помощником при посадке и окучивании, прополке и рыхлении огорода.

Мы привыкли, получать урожай тяжким трудом. Принципы разумного земледелия предлагают другое. Не копать почву без необходимости, этим нарушается её структура. Не рыхлить верхний слой глубже 5 см по той же причине. Не полоть грядки до последнего сорняка. Чаще и больше мульчировать почву и разводить в ней полезные микроорганизмы. Труд станет легче, а урожай больше.

Подчистит верхний слой растительности, подрежет корни и стрелой прополет борозды. Чтобы поднять землю, напитать воздухом, имеется рыхлитель и культиватор. Они же разрушат корку после полива или дождя. Имеющиеся в комплекте маркеры помогут отрегулировать ширину установки насадок. Плуг и бороздодержатель незаменимые весенние инструменты.

Ручной культиватор имеет в составе детали, изготовленные из качественной стали. Прочный килевидный сошник определяет глубину обработки почвы. Рукоятки удобны для управления и прочны. Набор инструментов оптимальный, а размеры таковы, что культиватор пройдёт в любой закуток.

Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько раз уменьшить время вашего пребывания на огороде. Однако даже самые простые ручные культиваторы, несмотря на примитивную конструкцию, стоят не дешево и, не имея лишних средств, многие дачники продолжают обходиться лопатой, превращая рыхление почвы в рабский труд. А ведь выход из этого положения найти довольно просто – необходимо сделать культиватор своими руками. Мы предложим на ваше усмотрение несколько способов изготовления этого садового агрегата, начиная с самой простой ручной модели и заканчивая инструментом с электрическим двигателем.

Самодельный культиватор может обладать довольно сложной конструкцией — модель на основе бензопилы

На рынке часто встречается очень простое по своей конструкции изделие – культиватор «Торнадо», представляющий собой некое подобие штопора на вертикальной стойке с горизонтальной ручкой.

«Торнадо» — ручной культиватор для легкого рыхления грунта

Сделать такой ручной культиватор своими руками проще простого из обычных вил. Для этого приобретите в хозяйственном магазине пластмассовую насадку для черенка в форме ручки – их используют и для вил, и для лопат, чтобы упростить работу с инструментом. Так как ручка в оригинальном «Торнадо» выполнена в виде длинной горизонтальной трубки, нашу насадку тоже придется усовершенствовать. Для этого берем отрезок пластмассовой трубы длиной около 0,5 м.

Диаметр ее должен быть чуть больше толщины горизонтальной рукоятки приобретенной нами пластмассовой ручки. Трубу аккуратно разрезаем вдоль, чтобы можно было ее вывернуть и одеть на рукоятку ручки. Желательно трубку закрепить, чтобы она не скользила при работе и не соскакивала с отведенного для нее места. Легче всего примотать ее изолентой. В завершении работы мы получим рукоятку, края которой будут выступать в обе стороны от черенка примерно на 25 см.

Теперь пора приступить к самому интересному и придать зубьям вил необходимую форму штопора. Для этого используется обычный молоток, с помощью ударов которого металл изогнется в любую сторону. Желательно при этом иметь под рукой фотографию оригинального культиватора «Торнадо» и попытаться повторить все существующие на нем изгибы.

Вариант культиватора на базе велосипеда

Следующий ручной культиватор, который мы представим вашему вниманию, более сложен по конструкции и в некоторой степени механизирован. Для его изготовления понадобиться старая рама от велосипеда, а также велосипедное колесо.

К велосипедной раме крепится культиваторная головка – это может быть готовое изделие от старого культиватора или изготовленное самостоятельно из стальных острых прутьев. При желании в этом качестве также можно использовать небольшой плуг. Рукоятка для удобного управления инструментом делается из стальных или алюминиевых труб. Для поперечины берут небольшой обрезок трубы диаметром 2-2,5 см. Все узлы закрепляются на болтах, но так, чтобы соединения не болтались – вся конструкция должна быть жесткой.

Колесо лучше брать не маленькое и не большое – среднего диаметра. Оно закрепляется на раме специальными гайками-барашками или обычными контргайками.

Несмотря на то, что этот культиватор самодельный, с его помощью можно легко удалять сорняки и пропалывать пространство между грядками.

Зубчатый ручной вспахиватель

Следующая модель самодельного культиватора состоит из пяти стальных дисков-блинов, которые вращаются на оси длиной 320мм и диаметром 16мм. На трех дисках расположены острые изогнутые зубья, которые будут использоваться в качестве рабочего органа для рыхления почвы. На концах оси расположены цапфы с подшипниками, на которых закрепляются стальные скобы, сходящиеся на деревянной ручке.

Схема зубчатого культиватора: 1 — диски, 2 — зубья из стержней, 3 — ось, 4 — цапфа, 5 — скоба, 6 — деревянная ручка

Стальные диски и ось вытачиваются самостоятельно или заказываются у местных умельцев, владеющих работой на токарном станке. На боковых поверхностях трех дисков просверливаются по пять отверстий, в которые вставляются зубья из стального прута диаметром 10мм. Полученные диски с зубьями навешиваются на ось, затем устанавливаются цапфы с подшипниками и шайбы.

При работе такого культиватора, зубья на дисках вонзаются в землю и переворачивают поверхностный слой. Острые «когти» отрезают корни сорняков, рыхлят почву и способствуют насыщению ее воздухом.

Дисковый роторный культиватор

Можно сделать и роторный культиватор свои руками, которым можно бороновать, разбивать крупные комья земли и выравнивать поверхность огорода. Схема этой модели представлена на рисунке и называется она – дисковый культиватор.

Дисковый культиватор самодельный: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочий орган культиватора – сферические выпуклые диски. Они привариваются к втулкам, которые, в свою очередь, надеваются на оси. Осевые концы закрепляются в скобах с помощью шплинт.

Труба с рукоятками на конце и перекладиной проходит через специальный уступ, сделанный в большой скобе. К малой скобе приваривается шток длиной 250мм и диаметром 24х2мм. В него ввинчивается стержень толщиной 16мм, часть которого выступает над перекладиной.

Небольшую сложность может представлять изготовление стальных дисков. Они должны быть сферическими, а придать такую форму обычным металлическим пластинкам толщиной 4мм довольно сложно. Необходимо орудовать молотком, сильными ударами «выбивая» чашу в центре заготовок.

Гайки-барашки на перекладине позволяют регулировать угол установки сферических дисков по отношению к направлению движения культиватора. При вращении гайки по часовой стрелке стержень поднимается вверх. Одновременно прогнется большая скоба и угол положения дисков изменится.

Электрический вариант на базе мясорубки

В домашних условиях можно изготовить не только ручной инструмент, но и культиватор электрический своими руками.

На фото изображен культиватор, сделанный на основе производственной мясорубки. Делается такая конструкция довольно просто. К картеру редуктора приворачивают два уголка, к которым привариваются две трубы, концы которых изгибают для получения удобных рукояток. Между ними располагают еще один отрезок трубы для прочности. К уголкам также приваривают оси колес. Желательно использовать средние по размеру колеса, так как слишком большие будут неудобны, а маленькие при движении станут проваливаться в почву.

Вал конструкции вытачивается из обычного лома. Насадка производственной мясорубки обкалывается кувалдой и остается чугунная втулка. В ней размещают заготовку, выточенную из лома, и приваривают винт-грунтозацеп. Выключатель двигателя расположен, для удобства пользователя, на рукоятке.

При быстром передвижении с таким культиватором, винт разбивает землю на крупные комья – получается грубая вспашка. Если же двигаться медленно, то рыхление получается более аккуратным – почва превращается в пыль.

Вот еще интересное видео, в котором рассказывается, как сделать электро-культиватор своими руками, используя раму, цепь и звездочку от велосипеда, а двигатель от стиральной машины.

Существует еще много способов изготовления агрегатов для вспашки земли в домашних условиях, например, можно сделать самодельный культиватор из бензопилы. Требуется лишь умение разбираться в технике и немного фантазии.
