Как сделать абиссинский колодец – изготовление самодельного станка для бурения скважин. Скважина игла — что это? Как сделать фильтр иглу для абиссинской скважины

Экология потребления. Лайфхак: Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью...

Вопрос водоснабжения загородного участка должен быть решен, иначе даже о минимально комфорте говорить не приходится.

Если вода нужна, а бюджет ограничен, пора вспомнить про малозатратное техническое сооружение, доступное для большинства дачников. Тем более что технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.

Такой колодец или скважина игла, как его ещё называют, ещё в 19 веке был изобретен американцами, а своё экзотическое название получил после того, как англичане стали использовать его в Абиссинии (Эфиопии).

Необходимые геологические условия

Изначально абиссинским колодцем называлась неглубокая скважина с ручным насосом, который качает воду из песчаного водоносного слоя. От обычного колодца этот отличается тем, что вода в нем очень чистая. Её не засоряет грязь, стоки, споры и верховодка.

Впервые возникнув в России 19 века, это сооружение и поныне пользуется успехом.

Однако, прежде чем начать реализацию задуманного, нужно поинтересоваться геологией своего района. Как правило, соседи, которые уже давно владеют участками поблизости, в курсе расположения слоев грунта и глубины залегания водоносных слоев. Они уже сделали собственный выбор в пользу скважины или колодца.

Приступить к устройству абиссинского колодца можно только в том случае, если верхний водоносный слой расположен не глубже 8 м от поверхности грунта. С большей глубины подъём воды с помощью поверхностного насоса может оказаться проблематичным.

Если водоносный слой залегает ниже, следует бурить скважину на песок большего диаметра или заглублять насос.

Водоносный слой, на который будет нацелен колодец, должны быть из среднезернистого песка или смеси щебенки и песка. Через такой грунт вода может протекать свободно, поэтому её нетрудно будет откачивать.

Слои, расположенные выше водоноса, интересуют нас только в плане их проходимости. Да и инструмент, который будет использован в работе, не сможет пробить отложения из валунов и гальки или же твердые каменистые слои. Для проведения таких буровых работ необходимо специальное оборудование.

Преимущества этого типа водоснабжения

Вероятность того, что на вашем участке можно соорудить абиссинский колодец очень велика, если у соседей по даче подобные скважины уже есть.

Преимущества такого сооружения трудно переоценить:

• конструкция проста и обойдётся недорого;
• для обустройства этого колодца не нужно много места: постройка не нарушает целостность ландшафта;
• не нужна ни техника, ни подъездные пути для её прибытия;
• насос можно смонтировать как на участке, так и в помещении;
• на всю работу уйдет не более 10 часов: все зависит от глубины залегания водоноса и твердости грунта;
• качественный фильтр предотвращает заиливание, что позволяет долго эксплуатировать сооружение;
• в колодец не попадают загрязнения с поверхности земли;
• по качеству вода из такого колодца сравнима с родниковой;
• скважина игла обеспечивает непрерывную подачу объёма воды, которого хватает и на полив участка, и для домашних нужд: дебет среднего колодца составляет примерно 0,5-3 куб.м/час;
• устройство может быть легко демонтировано и установлено в другом месте.

Абиссинские колодцы не так глубоки, как традиционные скважины на песок, поэтому вероятность попадания в них растворенного железа уменьшается. А это значит, что потребность в дорогостоящих фильтрах при их применении отсутствует.

Как провести работы без специального оборудования?

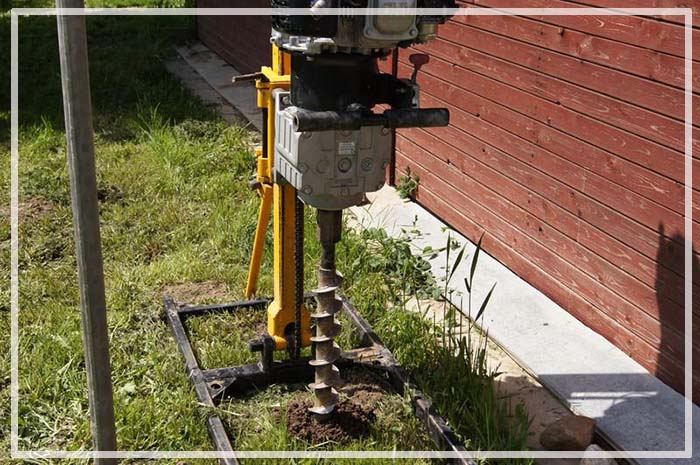

Абиссинский колодец можно легко сделать с применением специального оборудования. Но покупать такие механизмы специально для единственной скважины нерентабельно, а приглашать специалистов - дорого.

Сооружение скважины иглы можно произвести своими руками и с использованием только того инструмента, который уже есть в наличии или его можно недорого приобрести.

Подготовка необходимого инструмента и материала

В комплект для абиссинского колодца входят:

• дрель и болгарка;
• молоток и кувалда;
• пара газовых ключей;
• для забивания трубы нужны блины от штанги на 20-40 кг;
• сварочный аппарат;
• бур садовый 15 см в диаметре;
• трубы: ½ дюймовая длиной 3-10 метров, ¾ дюйма – 1 метр;
• труба 1 дюймовая для скважины, которая должна быть нарезана кусками по 1-1,5 м и иметь короткую резьбу с каждой из сторон;
• гайки и болты на 10;
• сетка нержавеющая галунного плетения П48 шириной 16 см и длиной 1 м;
• хомуты автомобильные 32 размера;
• муфты: чугунные 3-4 шт., чтобы забивать трубы, а также стальные, чтобы соединять трубы;
• два метра проволоки 0,2-0,3 мм в диаметре;
• обратный клапан, трубы ПНД и муфты, насосная станция.

В любом городе найдется рынок или строительный магазин, где можно нарезать резьбу и приобрести все эти материалы и инструменты.

Самостоятельное изготовление фильтра

Для фильтра нужна дюймовая труба длиной примерно 110 см, к которой приваривается наконечник в виде конуса. Этот наконечник и называется иглой для абиссинского колодца. Если его нет, можно просто сплющить конец трубы кувалдой. При помощи болгарки на двух сторонах трубы прорезаем щели на протяжении 80 см через 1,5-2 см длиной где-то 2-2,5 см. Важно, чтобы общая прочность трубы при этом не была нарушена. На трубу накручиваем проволоку, после чего накладываем на неё сетку и фиксируем её хомутами примерно через 8-10 см. Сетку можно и припаять, если есть определенные навыки.

Важно знать, что припои со свинцом не должны использоваться, чтобы в воду не поступали отравляющие вещества. Для работ применяются только специальный флюс и оловянный припой.

Технология бурения

Бурим грунт при помощи садового бура, наращивая его конструкцией из труб. Для этого метровые ½ дюйма трубы соединяются муфтами из труб диаметром ¾ дюйма и болтами на 10. В местах крепления должны быть предварительно просверлены отверстия.

Процесс бурения идёт до появления влажного песка, который будет стекать в поверхности бура. Всё, дальнейшее бурение бессмысленно, потому что мокрый песок будет уходить обратно в скважину. Подписывайтесь на наш youtube канал Эконет.ру https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Забиваем трубу с фильтром

Отрезки трубы с фильтром соединяем при помощи муфт, не забывая наворачивать на резьбу ленту ФУМ. Получившаяся конструкция из труб с фильтром опускается до песка, а сверху на неё накручивается муфта из чугуна. На чугунную муфту укладываются блины от штанги. Через их центр пропускается ось, по которой блины будут скользить, забивая трубу. Ось состоит из 1,5-метрового куска трубы диаметром ½ дюйма и болтом на конце.

С каждым ударом блина труба должна погружаться на несколько сантиметров. Когда полметра от уровня песка будут пройдены, можно попробовать налить в трубу немного воды. Если вода исчезнет, значит, песок её принял. Водоносный слой песка способен впитывать воду с такой же скоростью, как и отдавать её.

Прокачка готовой скважины

Устанавливаем обратный клапан, затем насосную станцию. Используем при этом ПНД трубы и следим, чтобы вся конструкция была герметичной. В наносную станцию заливаем воду, а кусок шланга подсоединяем к выходу. Можно запускать насос.

Не пугайтесь, когда из скважины будет выходить воздух, а потом мутная вода. Так и должно быть. Скоро появиться чистая вода, в качестве которой можно убедиться, сделав анализ или просто вскипятив её.

Рядом с местом активного водозабора не должно располагаться сточных канав или навозных ям. Небольшая площадка из бетона, которая сооружена вокруг колодца и расположена чуть выше поверхности почвы, обеспечит отток дождевой воды. опубликовано

Присоединяйтесь к нам в

Добыча воды на частном участке - задача не из самых простых и дешевых. Однако если вы не располагаете большим бюджетом, но при этом желаете иметь собственный источник водоснабжения, работающий при помощи насоса, то ваш вариант - это скважина игла.

Источник подобного типа был открыт еще в 19 веке американцем по фамилии Нортон. Позже его технология нашла широкое применение в странах Африки, а именно - в Эфиопии (ранее Абиссинии). Отсюда и синонимичные названия такой скважины - абиссинская скважина, абиссинский колодец. Все это - скважина игла.

В отличие от скважин большого диаметра и глубины, на бурение которых уходит достаточно сил, времени и средств с применением сложной техники, источник такого типа можно обустроить самостоятельно с минимальными трудозатрами. Основными составляющими абиссинского колодца являются:

• Стальная труба с острым наконечником из закаленного сплава;
• Фильтровальная система;
• Необходимое количество соединительных элементов (муфт);
• Клапан приёма воды;
• Нанос (ручной или автоматический);
• Резиновые кольца.

Важно: насос в данной системе является обязательным, поскольку дебит скважины хоть и позволяет получать достаточное количество воды, но её подъем через столь маленький диаметр обсадной трубы немного затруднён.

Водоснабжение при помощи абиссинской скважины оборудовать достаточно легко. Здесь можно либо ограничиться примитивным вбиванием стальной трубы с наконечником в грунт. Причём в этом случае необходимо постоянно дотачивать метры трубы при помощи резьбового соединения. Как правило, скважина игольчатого типа уходит на глубину всего 10-12 м. То есть для колодца берутся воды с первого песчаного водоносного пласта. А можно использовать и ручной бур для разработки скважины и только после этого вмонтировать в неё в качестве обсадной трубы стальную конструкцию с наконечником.

Важно: диаметр абиссинского колодца составляет всего 2,5-3 см. Поэтому риск получить воду с примесями грунта ничтожно мал.

Преимущества колодца-игла

Скважина по типу игла отличается массой преимуществ по сравнению со стандартными источниками по верховодке или артезианскими. Основные из них:

• Высокая скорость создания собственного источника на участке;
• Минимальные затраты на обустройство скважины;
• Возможность расположить игольчатый источник непосредственно в подвале дома или около постройки в непосредственной близости;
• Высокий дебит скважины (в среднем источник типа игла может давать до 50 литров воды в минуту;
• Длительный срок эксплуатации (достигает 50 лет);
• Простота в обслуживании и промывке;
• Минимальные затраты на создание абиссинской скважины.

Есть у скважины игольчатого типа и недостатки

Прежде чем заниматься обустройством абиссинской скважины, примите во внимание и её недостатки. Поскольку эти важные пункты могут свести на нет все ваши усилия.

Итак, в первую очередь стоит учесть, что если геологические условия вашего участка недостаточно подходят для идеи абиссинского колодца, то вас постигнет неудача. Несоответствием считается слишком большие и плотные слои глины и суглинка с малым количеством песчаных включений в пластах грунта. Такие прослойки затрудняют добычу воды. Поэтому прежде чем обустраивать игольчатую скважину, необходимо сделать геологическую разведку.

Также необходимо обратить внимание и на фильтрационные способности водоносного пласта. Если порода плохо справляется со своей задачей, то в воде возможны лишние химические включения. Хотя при должном внимательном и профессиональном подходе такую проблему можно решить с помощью перфорации трубы для скважины и оборачивания её в мелкую сетку.

Насосное оборудование

Для подъема воды из скважины игольчатого типа можно использовать два вида насоса:

• Ручную установку;
• Автоматическую помпу.

В первом случае агрегат будет актуален, если вы планируете использовать воду только периодически (полив огородных культур или уход за участком). Автоматический насос будет особо актуален, если вы желаете оборудовать собственное водоснабжение всего дома круглый год. Кроме того, самовсасывающий насос позволит вам избежать шума при работе скважины.

Что учесть при обустройстве абиссинского источника?

Перед тем как приступать к созданию собственного игольчатого колодца, нужно провести тщательную проверку возможностей вашего грунта. Для этого необходимо знать, на какой глубине залегают водоносные пласты. Можно поинтересоваться у соседей глубиной их колодцев и уровнем воды в них. Так, если окажется, что водоносный пласт залегает не глубже чем 12-13 м, а зеркало воды находится на уровне 7-8 метров в глубину, то можете смело монтировать свой игольчатый источник.

Учтите, что качество воды напрямую зависит от соседства неблагоприятных к источнику объектов: соседские септики, промышленные предприятия или животноводческие фермы, а также мусорные свалки. Если таковые рядом имеются, то велик риск достать до водоносного пласта, который подвержен химическому загрязнению. В этом случае придётся продумывать сложную и мощную систему очистки. В качестве разведки можно взять на анализ воду из колодца соседа и тщательно изучить её.

Способы бурения игольчатого источника

Для создания собственной скважины по типу игла можно применить несколько способов:

• Забивание трубы бабкой. Но перед тем как воздействовать на оголовок трубы, рекомендуется на него накрутить специальную насадку.
• Забивание трубы штангой.
• Бурение шнеком. Этот способ считается самым удобным, поскольку садовый бур или шнековая установка легко и продуктивно вскрывают пласты грунта, точно достигая нужной глубины.

Важно: при работе методом шнекового бурения готовый ствол скважины в зоне фильтрования можно засыпать мелким щебнем. Это послужит дополнительной системой очистки воды.

Скважина игла (абиссинская скважина) в последние годы стала весьма популярной. Ее сооружение обходится дешевле чем рытье колодца. Подъем воды из скважины иглы осуществляется с помощью поверхностных электрических насосов или специальных ручных «качалок». Поэтому, многие владельцы дачных участков рассматривают скважину иглу или абиссинский колодец как хорошее решение для автономного водоснабжения. В этой статье мы хотим проанализировать вопрос надежности скважины иглы с точки зрения долговечности и ремонтопригодности.

Что следует понимать под долговечностью абиссинской скважины?
В первую очередь при рассмотрении вопроса долговечности речь идет о том, как долго воду на даче скважина игла может давать. Для ответа на этот вопрос нужно понять, каким образом вода появляется на глубинах до 8 метров, на которые ставят абиссинские колодцы.

Что следует понимать под ремонтопригодностью скважины иглы?
Скважина игла состоит из двух основных элементов. В первую очередь это сама скважина, в которую установлена труба с фильтровальным участком. Во вторых это приспособление, с помощью которого выполняется подъем воды на поверхность. Таким образом, под ремонтопригодностью скважины иглы следует понимать ремонтопригодность обеих этих составляющих.

Скважина игла – аспекты долговечности
Запасы воды, к которым можно получить доступ с помощью скважины иглы могут быть разных типов.

В первую очередь на глубинах до 8 метров могут встречаться запасы верховодки. Верховодка – это вода, попавшая под землю с поверхности (дождь, талый снег) и задержавшаяся на локальных «глиняных линзах». В случае если скважина игла поставлена на «верховодку» ее долговечность зависит от двух факторов:

• Запасы воды на линзе;
• Динамика пополнения воды.

Дать прогноз по каждому из этих факторов практически нет возможности. Линза может быть локальной (на уровне 1 – 2 участков земли), а может занимать большее пространство. Прогноз по количеству осадков даже у «Гидрометцентра» не всегда совпадает с реальностью. Практика последних 10 – 15 лет показывает, что объемы осадков имеют тенденцию к сокращению. На территории Владимирской области эта тенденция приводит к тому, что в отдельных районах происходит пересыхание колодцев и других источников водоснабжения поставленных на небольшие глубины.

Второй тип вод, которые могут иметь место на глубинах до 8 метров – это грунтовые воды. При эксплуатации этого типа вод с помощью скважины иглы долговечность скважины становится более прогнозируемой. Уровень грунтовых вод на конкретной территории является стабильным на протяжении 10 лет. Правда, нужно учитывать фактор «доброго соседа». Дело в том, что если кто-либо из соседей решит провести на своем участке дренажные работы, он может отвести грунтовые воды с помощью дренажной скважины на более глубокий ярус. В этом случае скважина игла перестанет работать.

О ремонтопригодности скважины иглы
С точки зрения ремонтопригодности скважины иглы являются удобными в своей насосной части. Поскольку насос для скважины иглы расположен на поверхности, то к нему легко можно получить доступ для осмотра и ремонта.

А вот в случае, если проблемы возникли в самой скважине, то с ремонтом возникают определенные трудности. В случае образования иловых отложений в скважине провести ее чистку с помощью доступных средств проблематично. В случае разрушения фильтра на скважине починить ее почти нет возможностей.

Что мы понимаем под скважиной иглой
Скважина игла – это автономный источник водоснабжения, в котором добыча подземных вод выполняется с помощью поверхностных самовсасывающих устройств. В качестве устройств для подъема воды могут использоваться или самовсасывающие насосы или ручные устройства.

Изготовив абиссинский колодец своими руками, станет возможно добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.

Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.

Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:

• Одним из основных отличий следует считать размер скважины . Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.
• Отличается и принцип откачки воды – в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.

Основные технические характеристики абиссинского колодца:

• глубина скважины обычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров , возникнут проблемы с подачей воды с помощью поверхностного насоса,
• производительность – 0,5-3 м3/час.

Устройство скважины иглы достаточно простое. Обсадная труба для удобства погружения состоит из отрезков, соединенных муфтами. Погружной конец снабжен конусом с прорезью для поступления воды и фильтром в верхней его части.

Параметры комплектующих скважины:

• диаметр труб для абиссинской скважины – от 2,5 до 7,5 см,
• длина каждого отрезка – порядка 2 м,
• длина конусовидного наконечника – 20-30 см,
• диаметр конуса выбирается на 1-1,5 см больше соответствующего параметра обсадной трубы .

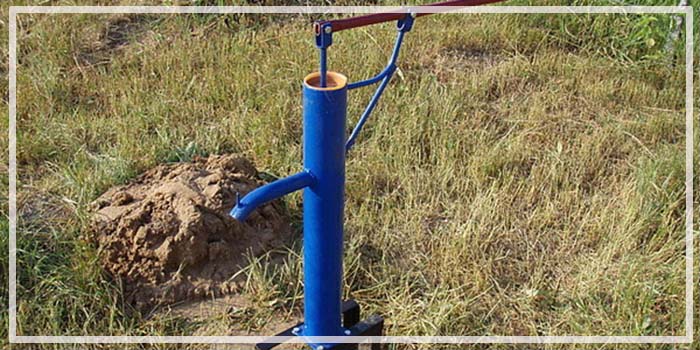

Насос для абиссинской скважины может быть наружным электрическим, а в некоторых случаях (при периодическом использовании, например, только для полива небольшого огорода) практикуют установку более дешевого ручного насоса.

Преимущества и недостатки скважины иглы

Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.

• При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
• Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
• Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
• При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
• Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
• Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
• Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

Для любого владельца дома или дачи немаловажны низкая стоимость абиссинского колодца и возможность пробурить и оснастить «иглу» за один день.

Подробнее о том, каких видов бывает , вы узнаете, прочитав нашу отдельную статью. От типа насоса зависит и та глубина, с которой он может поднимать воду.

Что из себя представляет артезианская скважина и особенности ее устройства описаны материале.

Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Необходимое оборудование

Для самостоятельного строительства абиссинского колодца потребуются инструменты и материалы, которые в большинстве случаев есть в наличии у большинства домашних мастеров. Недостающее несложно приобрести.

Электрическое оборудование для абиссинской скважины:

• сварочный аппарат,
• болгарка,
• дрель.

Ручные инструменты:

• газовые ключи,
• кувалда,
• молоток.

Материалы:

• обсадная труба отрезками по 1-2 метра,
• стальные муфты для их соединения,
• проволока диаметром 0,2-0,3 мм и нержавеющая сетка галунного плетения для изготовления фильтра,
• ФУМ-лента или другой материал для герметизации резьбовых соединений.

Оснащение скважины:

• обратный клапан,
• ручной или электрический насос.

Могут пригодиться:

• диски для штанги до 40 кг в качестве альтернативы бабке для забивания,
• автомобильные хомуты,
• гайки и болты,
• упорная шайба (при использовании подбабка).

Изготовление наконечника с фильтром

Фильтр для абиссинского колодца своими руками изготавливается достаточно просто. Отрезок трубы (примерно 80 см) с конусообразным наконечником перфорируется – выполняются тонкие разрезы или просверливаются круглые отверстия. После этого на перфорированный участок наматывается проволока и накладывается сетка галунного плетения из нержавеющего материала. Последняя фиксируется хомутами или припаивается с использованием специального нетоксичного оловянного припоя.

Последовательность работ

В общем виде устройство абиссинского колодца скважинного типа выполняется в такой последовательности:

1. Вырывается яма.
2. Забивается скважина.
3. Определяется необходимая глубина по звуку (в глинистых почвах продвижение происходит бесшумно, в крупном песке слышится скрежет, в мелком шелест).
4. После появления звука производится контрольная проверка – в трубу наливается вода, если она быстро уходит, то глубина оптимальна, если медленно, то погрузить трубу необходимо еще на 0,5 метра.
5. В скважину устанавливается ручной или электрический насос.
6. Производится прокачка скважины до появления чистой воды (если характеристики электрического насоса не позволяют использовать его для грязной воды, прокачку выполняют ручным или дренажным агрегатом).

Все работы легко выполняются за неполный рабочий день, таким образом, приступив к созданию скважины с утра, к вечеру вы сможете наслаждаться чистой и вкусной водой.

О том, какая бывает , о ее видах и материалах изготовления, есть информация на нашем сайте.

Про технологию бурения другого вида скважин, на песок, можно . Необходимое оборудование и последовательность работ.

Видео

Как сделать абиссинский колодец своими руками — видео, которое демонстрирует процесс создания скважины-иглы.

Фотоотчет о том как мы забивали «иглу» на даче.

Задача: обеспечить садовый участок водой. На участке с глубины 3.5 метра и вплоть до 10 метров (до голубой глины) идет плывун . У большинства соседей колодцы. Вода весной на уровне -3.5 -4 метра, осенью -5 -7 метров.

Колодцы заплывают песком-плывуном и нуждаются в ежегодном углублении. В результате за несколько лет вокруг колодца образуется ощутимый провал , который засыпают песком из самого колодца. Вот такой круговорот песка вокруг колодца.

Схема образования провала вокруг колодца

Такая перспектива не очень прельщала. Особенно после . Было решено попробовать забить скважину «иглу» на песок-плывун. По опыту одних соседей (они бурили скважину на 12 метров) было известно, что с глубины примерно 9 метров и вплоть до голубой глины (10-10.5 метров) песок уже не мелкий плывун, а крупный зернистый с фракцией 2-3 мм. Было решено не использовать сетку на конце «иглы» . А вместо нее использовать прорези «болгаркой» тонким диском (1 мм) и забить «иглу» на крупный песок.

Таким образом, мы избавимся по нашим расчетам от необходимости снова делать скважину через лет 5-7, когда сетка забьется мелким песком окончательно. Т.е. основное правило тут, чтобы ячейки на конце иглы были меньше фракции песка и в случае, если скважина делается на мелкий песок, то обязательно нужна мелкоячеистая сетка на конце «иглы», которая намертво забивается через несколько лет частичками глины. Мы же надеемся, что нам удастся эксплуатировать скважину лет 10 минимум. Поживем-увидим (обязательно буду делать отчет здесь 🙂). К сожалению фотографии наконечника «иглы» не сохранилось. Могу только сказать, что прорези делали вдоль трубы в шахматном порядке.

Трубы использовали «дюймовки» (25 мм).

Дюймовые трубы с резьбой для «иглы»

Для соединения труб использовали стальные муфты и смазывали старательно резьбу железным суриком для герметичности.

Соединения смазываются железным суриком

Стальная муфта смазанная суриком

Забивали 30 килограммовой «бабой». На верхний конец «иглы» накручивали плотно концевую муфту , чтобы не разбить конец трубы с резьбой.

«Баба» для забивки скважины «иглы»

Когда дошли до глубины 8 метров, начали проверять песок на зернистость каждые 30-50 см проходки!

Делается это так: прикладываем ухо к верхнему концу «иглы» и поворачиваем трубу газовым ключем. Запоминаем какой звук издает труба в мелком песке («шелестит «), когда дойдем до крупного песка, звук меняется («скребет «, «царапает «).

После того, как дошли до крупного песка, забиваем еще на глубину равную длине фильтра на конце «иглы» (той области, где прорези). Т.е. мы дошли до 8.5 метров, когда появился крупный песок, и забили еще на 1.5 метра (длина нашего фильтра). Таким образом, мы полностью погрузили фильтр в крупный песок .

Если часть фильтра оставить в мелком, то трубу засыпет , когда начнем качать воду. В случае, если вы не знаете примерно, где начинается в вашем случае крупный песок, нужно начинать слушать звук трубы как только прошли глину (это заметно по более легкому ходу трубы в песке по сравнению с проходкой глины).

Еще одним важным моментом является то, что в случае, когда слой крупного песка очень тонкий (бывает часто, что он не больше полуметра или даже 20 см), нужно использовать очень короткий фильтр , равный толщине слоя крупного песка (в нашем случае 1.5 метра) и еще постараться точно его установить в нужный слой. Это достаточно тяжело сделать по звуку при толщине слоя меньше метра. То есть ошибкой будет в этом случае или не дойти до нужной точки или слишком сильно забить «иглу» ниже нужного слоя. Неправильная установка на мелкий песок с таким фильтром как у нас будет видна по постоянному наличие большого количества песка в откачиваемой воде и постепенному забиванию скважины. А перебор по глубине обычно понятен по отсутствию воды или малому дебету, так как обычно под слоем крупного песка находится глина, которая герметично закрывает фильтр. Если вы слишком сильно забили «иглу» то ее можно вытащить аккуратно гидравлическим домкратом за специальный крюк-зацеп (обычно используется домкрат 10 тонник, но можно попробовать и 5 тонником — все зависит от грунта и длины трубы).

Еще чуть не забыл два важных момента:

1. Поворачивать трубу газовым ключем только по часовой стрелке (закручиваем гайку), т.к. в противном случае можно отвернуть одну из муфт соединения труб и получить не герметичную колонну, что абсолютно недопустимо для такого типа скважин.
2. В фильтр перед забивкой насыпаем крупную соль (мы насыпали около 2 метров по высоте), она позволит в меньшей степени забиться фильтру по мере прохождения через слой глины, а при попадании в воду соль просто растворится.

Крупная соль для засыпки в фильтр

Итак мы забили «иглу». Проверяем растворилась ли соль и свободен ли фильтр от песка и глины строительным отвесом подходящего диаметра . Просто опускаем его на надежной бечевке внутрь трубы и замеряем внутреннюю глубину скважины по звуку (отвес ударается в железный наконечник «иглы»). Длина опущенного отвеса, должна совпасть с той длиной, которая выходит по количеству забитых труб умноженных на длину каждой такой трубы. В нашем случае было забито 5 труб по 2 метра = 10 метров. Внутренняя глубина была такой же.

Теперь нужно прокачать скважину . Берется кусок метапола 16мм длиной чуть больше глубины скважины. Опускаем один конец метапола внутрь трубы до самого дна. К другому концу подключаем выход насоса через полуоборотный кран. Включаем насос на закачку воды в скважину (кран при этом еще закрыт). Ждем поднятия давления на выходе насоса и резко открываем кран. Вода быстро устремляется по метаполу ко дну скважины, где происходит гидроудар . При этом те частицы глины, которые все-таки забились в фильтр, выбиваются из него наружу. Процедуру можно повторить 2-3 раза. Так мы очистим фильтр.

Имейте ввиду, что при гидроударе со дна скважины в просвет между трубой и метаполом выбьет воду воду под давлением в виде фонтана (особенно, если в скважину еще вода не попала и она пустая). Можно ощутимо искупаться. 🙂

Труба метапола с краном для гидроудара

Опять опускаем в скважину отвес и по звуку всплеска засекаем, где находится уровень воды в вашей скважине . У нас уровень был на глубине 4 метра. То есть столб воды в скважине составил 6 метров.

Теперь подсоединяем к концу «иглы» самовсасывающий насос через специальный армированный шланг. И пробуем качать воду. Если вода пошла, качаем как минимум 30 минут. Лучше 1 час. Периодически отключаем насос на несколько секунд и снова включаем, чтобы вода ушла вниз и лучше промыла фильтр. После такого отключения, обычно первые секунды вода идет мутная . Несколько дней после этого наездами, прокачиваем скважину хотя бы по несколько минут.

Прокачиваем скважину

На данный момент скважине два года. Вода чистая идет сразу после включения насоса. Вокруг скважины сделан приямок, куда установлен насос и обратный клапан, дабы не наливать каждый раз в насос воды перед включением. Будут вопросы, с удовольствием отвечу. Продолжение .

По очистке воды от железа с помощью белизны.
