Как правильно ставить радиаторы отопления под окном. Монтаж и подключение радиаторов отопления своими руками. Диагональное подключение, подача сверху

Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Правила установки радиаторов отопления

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Порядок работ

При установке радиаторов своими руками важно все делать правильно, учесть все мелочи. Специалисты советуют при монтаже секционных батарей использовать не менее трех креплений: два сверху, одно снизу. Все секционные радиаторы независимо от типа навешиваются на крепления верхним коллектором. Получается, что на верхние держатели приходится основной груз, нижнее служит для придания направления.

Порядок действий при монтаже такой:

Мы постарались максимально подробно расписать всю технологию установки радиаторов отопления. Осталось прояснить некоторые моменты.

Самые распространенные . Они используются при боковом подключении отопительных приборов любого типа и секционных, и панельных, и трубчатых (кликните по картинке для увеличения ее размера)

Крепление радиатора к стене

Все производители требуют установки радиаторов отопления на подготовленную, ровную и чистую стену. От правильного расположения держателей зависит эффективность работы отопления. Перекос в ту или другую сторону приведет к тому, что радиатор не будет греть и его придется перевешивать. Потому при разметке обязательно соблюдайте горизонтальность и вертикальность. Радиатор должен быть установлен ровно в любой плоскости (проверяйте строительным уровнем).

Можно немного приподнять тот край, где установлен воздухоотводчик (примерно на 1 см). Так воздух будет преимущественно скапливаться в этой части и спускать его будет легче и быстрее. Обратный наклон недопустим.

Теперь о том, как располагать кронштейны. Секционные радиаторы небольшой массы — алюминиевые, биметаллические и стальные трубчатые — навешивают сверху на два держателя (крюка). При небольшой длине батарей их можно разместить между двумя крайними секциями. Третий кронштейн ставят снизу посередине. Если количество секций нечетное, ставят его правее или левее на ближайшей секции. Обычно при установке крюков допускается заделка раствором.

Для установки кронштейнов в размеченных местах сверлят отверстия, устанавливают дюбеля или деревянные заглушки. Закрепляют держатели саморезами диаметром не менее 6 мм и длиной не менее 35 мм. Но это — стандартные требования, более подробно читайте в паспорте к отопительному прибору.

Установка держателей отличается, но не кардинально. Для таких устройств обычно идут в комплекте штатные крепежные элементы. Их может быть от двух до четырех в зависимости от длины радиатора (он может быть и трехметровым).

На задней панели имеются скобы, при помощи которых они и навешиваются. Для установки крепления нужно измерить расстояние от центра радиатора до скоб. Аналогичное расстояние отложить на стене (там предварительно отметить, где будет располагаться середина батареи). Затем прикладываем крепежные элементы, отмечаем отверстия под дюбеля. Дальше действия стандартны: сверлим, устанавливаем дюбеля, прикладываем кронштейны и закрепляем саморезами.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Итоги

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если , устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или , оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Подоконник играет не только важную роль для окна, но и может оказывать влияние при установке батарей, следует учитывать его и при выборе занавесок. Мы рассмотрим все особенности выбора правильной высоты подоконника от пола и от радиатора. Данные размеры установки важны для системы отопления.

Функции выступа изделия

Выступ подоконника может быть разным. Существуют практически не заметные конструкции, не выделяющиеся за оконный проем, встречаются и широкие, мощные подоконники, на которых можно сидеть. Конструкция нужна для сохранения тепла в доме, может служить в качестве дополнительной опоры, например, для установки цветочных горшков.

Выбирать подоконник следует внимательно, он должен подходить к конструкции окна, в противном случае он может выйти из строя. Заменить деталь, не снимая стеклопакета, крайне проблематично.

Основные требования

Расстояние от пола до подоконника может отличаться в зависимости от вида окна. Однако на допустимый коэффициент, при котором тепло лучше всего удерживается в помещении, предусмотрен ГОСТ, и показатель составляет 0,55 Вт/°С×м². Это значит, что для того, чтобы добиться необходимого эффекта, нужно использовать плиту, которая будет обладать низкой теплопроводимостью.

Важную роль играет расстояние радиатора до подоконника: на тот случай существует СНиП, основные положения которого требуют:

Расчет высоты

Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.

Важную роль играет и то, каким будет выступ подоконника : он может значительно отходить от стены или быть незаметным. Если под окном нет радиатора, необязательно выдерживать какие-то требования, но если отопление присутствует, выступ должен быть строго регламентирован. Задачей подоконника является перенаправление тепловых потоков. Без него они будут подниматься вверх, и должного нагрева помещения происходить не будет, так как часть тепла будет улетучиваться и распределяться на потолке.

Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу. В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см.

Совет: рассчитывая размеры, нужно принимать во внимание уровень стены с отделкой.

Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора.
Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.

Нужен ли зазор?

Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму, однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.

Как расположить занавеску?

Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.

Вывод : не всегда можно применить стандартное расстояние от пола, радиатора, шторы до подоконника, однако можно найти выход, соблюдая определенные требования.

Система подачи тепла является неотъемлемой частью инженерных систем, монтируемых в каждом доме. И к ее обустройству необходимо относиться с особым вниманием. Это касается и сборки трубопроводов, и навешивания радиаторов отопления. Ведь даже малая неполадка может привести к глобальным последствиям, поэтому важно знать, как правильно повесить радиатор отопления.

Работы по монтажу радиаторов необходимо начинать с определения схемы их подключения. На практике применяют 3 метода, они определены строительными нормативами:

1. Боковой. Используют очень часто, так как именно он обеспечивает максимальную тепловую отдачу.
2. Диагональный. Наиболее эффективен при подключении длинных отопительных приборов.
3. Нижнее подключение. Применяют для систем подачи тепла из труб, которые размещают непосредственно под напольным покрытием.

Инструкция по установке радиаторов отопления

После того как определены схемы подключения и приобретены отопительные батареи, необходимо найти и внимательно изучить СНиП 3.05.01 – 85. В нем изложены требования по установке радиаторов отопления. Большинство компаний-производителей прикладывает к своим изделиям детальные инструкции по монтажу отопительных приборов. Если следовать требованиям нормативной и эксплуатационной документации, то проблем с установкой радиаторов не должно возникнуть.

Главное требование – это соблюдение размеров закрепления батареи отопления относительно пола и стены. В противном случае нагретый воздух будет плохо циркулировать, и эффективность работы теплового прибора сильно упадет. Требованиями нормативной документации определено, что расстояние до внутренней поверхности подоконника и до напольного покрытия не должно быть менее 100 мм. Практика показывает, что оптимальным будет 120 мм.

Расстояние от внутренней стены ниши до задней поверхности радиатора не должно быть менее ¾ от глубины монтируемой батареи. Если указанные размеры не будут соблюдаться, то, как уже отмечалось, эффективность теплового потока снизится. Если отопительный прибор монтируется не в нишу, расположенную под окном, а непосредственно около стены, то отмеченные расстояния не должны быть менее 200 мм. Пренебрежение установленными показателями приведет к затруднению движения теплого воздуха и скоплению пыли на задней стенке.

Какой инструмент нужен для монтажных работ

Для того чтобы выполнить работу по установке батареи отопления, необходимо провести небольшую подготовительную работу и подготовить инструмент.

При монтаже пригодятся:

• перфоратор;
• бур (его диаметр определяется размером дюбеля, в который будет вворачиваться кронштейн);
• рулетка;
• строительный уровень;
• слесарный инструмент.

Порядок сборки радиатора отопления

Перед тем как начинать монтаж батареи, необходимо определить места установки крепежа. Количество крепежных элементов определяется размерами отопительного прибора. Но даже при установке радиатора с минимальными габаритами число точек крепления не должно быть менее трех.

Следующим шагом будет установка кронштейнов для крепления батареи. Для повышения надежности системы можно использовать дюбели или раствор цемента. Работу по монтажу батареи необходимо начинать с проверки комплектации радиатора. Затем можно приступать к установке комплектующих элементов (заглушек, крепежей, переходников) на прибор отопления.

Требованиями нормативной документации определено, что на радиаторах отопления должны быть установлены автоматические воздухоотводчики. Если есть возможность, то желательно использовать кран Маевского.

Кран «Маевского»

Кроме установленных приборов на радиаторе отопления, имеет смысл на входе и выходе смонтировать шаровые краны. Их наличие позволит избежать сложностей с демонтажем при необходимости его ремонта. Перекрыв краны, радиатор спокойно можно будет снять.

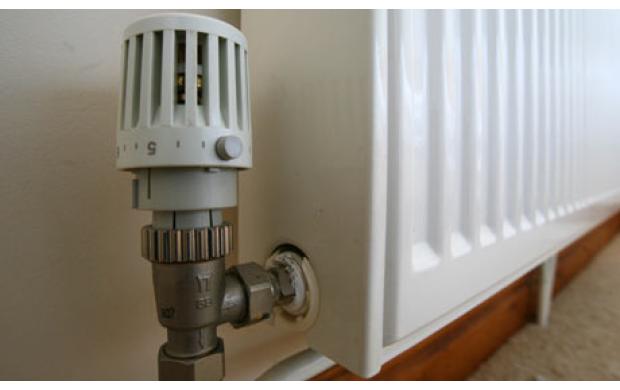

Не будет лишним и монтаж термостатов. Их наличие позволит регулировать подачу тепла на отопительные приборы, что позволит создать комфортную температуру в каждом помещении.

После установки всех приборов и арматуры можно подключить трубопроводы. Способ их подсоединения к радиатору (традиционная сварка, обжимка или резьбовое соединение) зависит от схемы включения его в систему подачи тепла. Тип соединение между трубами и батареей определяется материалом, из которого они сделаны.

На последнем этапе необходимо провести испытания системы подачи тепла. Надо помнить, что в ходе проведения испытаний в трубы и радиаторы подается давление в 1,5-2 раза превышающее номинальное. Желательно выдержать некоторое время систему под повышенным давлением. Это поможет монтажникам увидеть, как ведут себя стыки на трубах и соединения с радиаторами.

Важно! Теплоноситель и на испытаниях, и при запуске системы необходимо подавать, постепенно открывая кран. В противном случае можно спровоцировать такое явление, как гидравлический удар, который может привести к разрушению компонентов системы подачи тепловой энергии.

После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.

Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.

Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.

Совет! Практически все компании, производящие отопительные приборы требуют от монтажников, чтобы те выполняли установку только на заранее подготовленные стены. То есть поверхность должна быть ровной и чистой. Это позволит провести правильную разметку мест под крепежные детали.

Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.

Чтобы отопительная система работала с наибольшей теплоотдачей, важно не только подобрать высокоэффективное оборудование, но и качественно его смонтировать. Большое значение имеет правильная установка радиаторов. И здесь мелочей не может быть, нужно выдержать все параметры: угол наклона, выбор крепежной системы, но особенно важно учитывать, каким должно быть расстояние от стены до радиатора.

Почему важно соблюдать размеры зазора между радиатором и стеной

При монтаже отопительной системы нужно придерживаться такой схемы: чем мощнее радиатор по своим тепловым характеристикам, тем шире будет зазор до стены. Как правило, его величина составляет от 2,5 см до 6 см.

Конкретные размеры складываются из двух параметров:

• реальной возможности монтажа (ширина подоконника, размеры ниши);
• мощностью отопительного прибора.

Если к стене приклеивают фольгированный теплоотражающий материал, расстояние может быть минимальным (2,5 см - 3 см.).

Вплотную к стене отопительный прибор ставить не рекомендуется по многим причинам:

• для обеспечения свободной теплоотдачи от всей поверхности радиатора должны быть созданы условия для свободной циркуляции воздуха вокруг прибора, если поставить радиатор вплотную к стене, этот процесс нарушится, тепло частично будет потеряно;
• когда радиатор «прижат» к стене, на его задней поверхности будет постоянно держаться высокий уровень температуры, в итоге прибор быстрее выйдет из строя из-за перегрева;
• в узкой щели между радиатором и стеной будет скапливаться мусор и пыль, которые так же будут затруднять теплообмен;
• если не приклеена теплоотражающая пластина, радиатор «впустую» будет греть наружные стены, а они в многоквартирных домах обычно бетонные и имеют низкие теплоизоляционные свойства.

Важно. Из-за не правильно выставленного расстояния до стены перегреваться будет как водяной радиатор, так и электрический. Причём у электрического возникает риск замыкания, а водяные будут подвержены коррозии. Естественно, что размеры радиаторов отопления по высоте и длине необходимо учитывать заранее, на стадии проектирования.

Расстояние от пола до радиатора отопления так же выдерживают оптимальное для каждого отопительного прибора. Таким образом, правильная установка радиатора важна для эффективного обогрева помещения.

Как правильно установить радиатор при настенном варианте крепления

Делать монтаж батареи с крепежом на стену проще, чем при напольном варианте. Здесь важно знать не только величину зазора до стены, но и высоту радиаторов отопления от пола.

Этапы монтажа при настенном варианте:

1. Начинают с подготовки места крепления. Настенные радиаторы обычно размещают под подоконниками или крепят к стенам подальше от входной двери, чтобы рационально распределить тепловой поток. Сначала к месту установки радиатора подводят трубу отопительного контура. Стену, которая находится за радиатором, оклеивают фольгированным теплоизолятором. Он будет отражать тепло назад, в помещение.
2. Необходимо сделать предварительную разметку, где будет крепиться радиатор. Выдерживают следующие параметры: расстояние от пола до радиатора (нижнего края) и от верхнего края батареи до подоконника составляет от 8 до 10 см., а вот ширина самого отопительного прибора должна составлять 80 процентов от размера проёма окна.
3. Затем по нанесённым отметкам с помощью дюбелей, с заглублением в стену не менее 6 см., устанавливают крепежные элементы.
4. Радиатор насаживают на кронштейны, фиксируют и выравнивают.
5. Последний момент - присоединение к трубам. Можно делать пробный пуск системы, чтобы проверить герметичность всех соединений.

Совет. Горизонтальное выравнивание радиатора - очень важный момент при монтаже. Если этого не сделать, в радиаторе будет скапливаться воздух. А это приведёт не только к снижению энергоэффективности, но и к коррозии прибора.

При настенном способе крепежа под окнами соблюдают ещё одно условие: центры радиатора и оконного проёма должна совпадать. Крепёжные системы по своей конструкции бывают разные (например, форма подвесов), но задача у них одна: надёжно закрепить радиатор на стене. Чаще всего крепежные элементы идут в комплекте к отопительным приборам, и к ним прилагается инструкция.

Весь процесс монтажа не сложный, просто к каждому этапу надо подходить ответственно.

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Совет. Кронштейны, предназначенные для монтажа напольных радиаторов, удобнее всего крепить до заливки стяжки, чтобы закрыть точку крепежа.

Этапы действий при напольной установке радиатора:

• подбирают два кронштейна, которые подходят для данного веса батареи;
• на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
• выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
• на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
• на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Система крепления к полу имеет большие преимущества, так как вся тяжесть от батареи ложится на пол. Оставленное расстояние от пола до батареи позволяет циркулировать воздушному потоку.

Выводы

Выдерживать правильное расстояние от стены до радиатора отопления нужно всегда, несмотря на конструкцию изделия, его форму или иные эксплуатационные характеристики.

Не имеет значения, какая отопительная система в доме или квартире: однотрубная или двухтрубная, центральное или автономное отопление. Для теплообмена между воздухом и радиатором, в любом случае, нужно пространство.

Если этого правила не придерживаться, энергоэффективность отопительной системы будет значительно снижена, а радиаторы будут служить более короткий срок. В итоге возрастут расходы на энергоресурсы, ремонт или замену составляющих отопительной системы.
