Изготовить арбалет в домашних условиях. Как сделать арбалет в домашних условиях. Как делать спусковой механизм. Как сделать арбалет: устраиваем офисную баталию! Арбалет из дерева своими руками чертежи самодельные

Стрельба, как разновидность спорта и способность самореализации, долгое время пользуется успехом у человека. Показателем тому служат бесчисленные состязания с применением разнообразного рода орудия. 1-м из найстарейших видов является метательное оружие. Завышенная эмоциональность нынешних дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей государстве не так развита, как луковая стрельба. Данное положение дел обусловлено не отсутствием интереса, а очевидной нехваткой стрелкового инвентаря. Сам же арбалетный спорт безусловно содержит много достоинств. Предлагаем сегодня сделать арбалет своими руками. Он будет широким полем ради раскрытия а также применении некоторого вида талантов.

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

Наш арбалет различается тем, что как упругую составляющую мы избрали плечи от лука. Это подбор обоснован более легким, в отличие от стальных плечей, весом. Пластиковые плечи также выравнивают физический контакт от мощной отдачи. Чтобы получить способность стрелять прицельно на расстояния до 60 метров, хватает лишь натянуть эти плечи без приложения особой силы. Возможность применение плечей от поломанных луков, является еще одной позитивной индивидуальностью нашего устройства. Основное подыскать пару по силе. Мы советуем Вам внимательно изучить чертежи арбалета и начинать сборку. Арбалет создать - не поле перейти. О том как сделать арбалет своими руками читаем далее.

Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства.

Для создания ложа используется настоящая древесина, цельная либо клееная, в большей степени твердые породы. Приблизительные габариты возможно посмотреть на рисунках (1 и 3) - арбалет чертеж. Форму стрелок выбираем сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также принимать во внимание возможность верного изготовления.

Использование ложа от стрелкового оружия, даёт возможность значительно уменьшить энергозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, крепко посадив их на эпоксидный клей.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3 . Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Арбалет спусковой механизм своими руками

То, как устроен и как работает этот механизм, становится ясно из рисунка 4 - схема арбалета своими руками.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Прицельное приспособление арбалета состоит из целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные - мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций этих устройств может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от спортивного пулевого оружия и т.п.

Следует иметь в виду, что траектория полета стрелы арбалета достаточно высока, поэтому целик должен быть установлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 - арбалет чертежи ) зависит от веса стрелы, силы натяжения тетивы, дистанции стрельбы и т.д. В нашем арбалете на дистанции 50 м он составляет примерно 6°.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

В заключение, хочется выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление своими силами доставит Вам много удовольствия, а стрельба из него даст возможность хорошо провести свой досуг на свежем воздухе. Не забывайте только о том, что арбалет, как и всякое оружие, требует к себе ответственного отношения и соблюдения при стрельбе всех мер безопасности. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Стрелы для арбалета (Болт)

Поражающим элементом арбалета принято считать болт. У него даже большее останавливающее действие нежели у стрелы. Против этого, казалось бы, нехитрого средневекового оружия даже кевларовые жилеты утрачивают свою эффективность. Именно поэтому не стоит забывать о соблюдении правил безопасности во время стрельбы из арбалета. Даже несмотря на то, что статья несколько об ином, о правилах весьма уместно напомнить. В большинстве случаев ранение болтом – смертельно. Причиной летального исхода пострадавшего может послужить даже вид болта, торчащего из тела.

Для изготовления болта используют прочный материал, который отличается достаточной упругостью плюс небольшой массой. Болт также изготавливают из прямослойной древесины, то есть из подходящих заготовок. Обязательное условие гибкости стрелы – продольное расположение слоев древесины. Для того чтобы была малая механизация, надо использовать, например, электродрель. Болт должен обладать совершенной формой.

Центр тяжести – между второй и первой третями болта. И это, заметьте, уже в сборе. Правда параметр можно изменять на свое личное усмотрение. Также благодаря разному материалу, используемом для древка, размерам и материалам носков и наконечников, можно изменять и массу болта.

Для защиты деревянных древок болтов от влаги их пропитывают специальными защитными составами, а также хранят в горизонтальном положении.

Отличнейшие болты делают из сломанных телескопических удочек (из их секций), изготовленных из стеклопластика. Они сравнительно мало весят и при этом всем очень прочные, а также им не страшна сырость.

Для стрельбы из арбалета можно использовать достаточно тяжёлые стрелы, даже сварочные электроды. Именно поэтому четкое определение оптимального болта - дело серьезное. В процессе подбирается нужной массы болтов для своего арбалета, стоит помнить о золотой середине: если болт тяжёлый - он летит не далеко, а лёгкий - довольно быстро теряет скорость.

Если тетива качественная плюс хорошо за ней ухаживать – будете пользоваться ею долго. Как правило, для тетивы используют сталь (струны или тросики) или плетут из шелка. Правда в наше время существует огромное количество материалов синтетических. Если делать тетиву из кевлара - он идёт как материал с большим сопротивлением (удельным) на разрыв.

В мощных арбалетах пользуются тонким стальным тросиком, он и служит тетивой. Найти такой можно и в авто, и в мототехнике. Разрывные нагрузки проще всего переносит плетёная тетива. Это происходит из-за того, что частица энергии идёт на трение меж синтетичными нитями. С целью сохранения тетивы от истирания об ложу - используйте специальные накладки из пластика или металла.

Чертежи арбалета своими руками

Переходим по ссылке для скачивания для создания арбалета.

Блочный арбалет своими руками

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.

Технические характеристики самодельного блочного арбалета:
Длина общая -730 мм.;
Ширина общая - 530 мм.;
Длина плеча -300 мм.;
Высота без прицела - 180 мм.;
Высота с прицелом - 230 мм.;
Вес ~3кг;
Усилие взведения ~30 кг;
Ход тетивы - 210 мм.;

Тип прицела - только оптический (установлен ПО 3,5х17,5, крепление кронштейнов типа "ласточкин хвост").
Материал плеч рессора от 412 "москвича", резал "Болгаркой", для избежания отпуска постоянно поливал водой, отверстия просто прожег электродуговой сваркой (вроде не отпустились края);

Усилие спуска изменяется примерно от 1 до 1,8 кг, спуск работает с предупреждением, перед выстрелом чувствуется возрастание усилия. Показатели стрельбы (стрельба велась лежа с упора в закрытом помещении дистанция 25 м тремя сериями по 5 выстрелов, стрелы из стеклопластика, вес 25г. длина 300 мм. Оперение тройное высота 8 мм):
- максимальный радиус от средней точки попадания 75 мм.
- максимальный диаметр между крайними попаданиями 120 мм.
- средний радиус 100% попадания по трем сериям 68 мм.

Спусковой механизм "поворотный орех с шепталом", изготовлен из обрезков рессоры, сначала отжег (t0=8500C красный цвет каления, выдержка 10 мин. и медленное охлаждение с печью) и провел всю слесарную обработку, но оставил припуск на обработку в места где будет происходить трение, затем закалил примерно до 45-46 HRC, (t0=8300C светло-вишневый алый цвет каления, выдержка 10 мин.) и отпуск (t0=2950C ярко синий цвет побежалости, охлаждение на воздухе). Затем все трущиеся поверхности отполировал. Сам механизм установлен прямо в направляющую на штифтах. Пружины изготовлены из складного металлического метра.

Приклад вырезан из цельной древесины (взят дуб) основой послужила доска 30х180, паз по центру выбран при помощи электролобзика, дрели и узкой стамески, обработку сначала сделал 10% хлорным железом (придает черный цвет), а потом покрыл лаком, но такое покрытие мне не понравилось, лишком скользкое в мокрых или потных руках.

Пришлось всё отшлифовывать и обрабатывать специальной пропиткой(использовал Danish Oil используется специально для пропитки дерева на рукоятях ножей), покрывал несколько раз пока не перестала впитываться, а затем зашкурил в местах удержания мелкой шкуркой (~500-100 грит для импортной бумаги).

Размер приклада подогнан лично под меня так что если будете повторять то выполняйте с запасом, а потом подгоните. Направляющая собрана по типу пакета дюраль/гетинакс/дюраль/гетинакс/дюраль, на винтах М3х35, центральная пластина выходит снизу для крепления с прикладом, собрана на болтах М6х30 мебельные с полукруглой шляпкой, с противоположной стороны притягивается гайками(отверстия под гайки на прикладе шестигранные, я их выжигал закрепленными на длинный пруток несколькими гайками).

Материалом для направляющей послужила дюралевая полоса 30х4, гетинакс был взят 8 мм с панели приборов электрошкафа. Чертеж направляющей выполнен с запасом, т.к. при изготовлении ход тетивы может отличаться, по этому первоначально необходимо собрать лук и промерять ход тетивы, а затем сверлить отверстия для крепления колоды.Колода сварена аргоновой сваркой из алюминиевой пластины 50х5 (шина от трансформатора) и дюралевых уголков 40х20х4, к направляющей крепится двумя болтами М6х40.

Крепление плеч к колоде через прокладки (это необходимо т.к. плечи имеют первоначальный изгиб, а колода прямая) и прижимные пластины тремя болтами М6х25 "мебельными" (на одно плечо); Серьги для блоков изготовлены из стали, как и сами блоки, вес одного блока ~65 г, если изготовить такие же из алюминиевых сплавов то вес уменьшится до 25 г., я пробовал изготовить блоки путем отливки в песчано-глиняную форму, вообще получилось, но их быстро разрезало тросом.

Материалом был технически чистый 99% алюминий, а старение материала не удалось произвести по этому довольствуюсь стальными,и думаю где надыбать дюралевую болванку подходящего размера (а может попробовать применение эпоксидных пластиков). Диаметр блоков 46 мм, эксцентриситет 11 мм. Тетива изготовлена из стального каната 3 мм. в ПВХ оболочке, в местах контакта с поверхностями надеты дополнительные слои термоусадочной трубки, заделку концов использую петлями и обжимаю в трубке, как сцепление на мотоцикле, а использование шпилек необходимо как для первоначального натяжения так и для последующей подтяжки в процессе эксплуатации.

Тетива к блокам крепится через штифт который в ставлен в центральное отверстие, а напротив отверстия димером 8 мм, которое противоположно отверстию через который проходит ось вращения блока под в канавке блока просверлено два отверстия диаметром 3 мм через которые трос заходит внутрь блока и накидывается на штифт. Тетива в блоки заходит через отверстия перпендикулярные оси вращения блока, и петли на концах накидываются на штифт, одна петля на верхнюю часть, а другая на нижнюю часть штифта. Именно по этим отверстиям у меня разрезало алюминиевые блоки.

Стремя представляет собой матерчатый ремень который накинут вокруг колоды, хотя можно и стальную к колоде приделать, а сделав её поворотное можно использовать как сошки при стрельбе лежа или с упора.

При натяжении использую приспособление состоящее из пары блоков и каната, когда взвожу, канат накидывается на приклад, а к обоймам блоков цепляю тетиву, и тяну за концы каната, выигрыш в силе двукратный чего вполне хватает для не утомительной стрельбы, идею взял из книги Ю.В. Шокарева "История оружия луки и арбалеты".

Видео как сделать арбалет, супер мощный

Хотите сделать настоящий арбалет, который будет не только с виду похож на него, но и будет стрелять? Тогда не проходите мимо и читайте нашу статью, посвященную теме как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем на фото весь процесс. Тема особенно актуальна в летнее время, когда можно выехать на природу и пострелять по мишеням. А сделанная вещь своими руками будет радовать не только глаз, но и Ваших друзей или знакомых, которые увидев такое изделие непременно зададутся целью и желанием обладать им!

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте.
Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает , и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Чертежи для изготовления в домашних условиях

Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

Такой арбалет будет отличным подарком для ребенка. С помощью него можно организовать небольшой тир. Мощность арбалета не велика, поскольку в качестве тетивы тут используется резинка. Стреляет такой арбалет практически всем, чем угодно, автор как вариант использует небольшие стрелы, изготовленные из стержня шариковой ручки и наконечником в виде иголки от шприца. Собирается арбалет быстро и просто, для этого требуется минимум материалов.

Материалы и инструменты для самоделки :
- стальная полоска;
- планка из дерева;
- обычная деревянная прищепка;
- рукоять от лыжной палки;
- тонкая пружина или резинка;
- кусок стальной проволоки;
- курок от детского игрушечного пистолета;
- листовое железо либо элементы от механического конструктора.

Из инструментов понадобится: дрель, ножовка, плоскогубцы, крепежный инструмент и напильник.

Как собрать мини-арбалет:

Шаг первый. Плечи и ложе арбалета
Как сделаны и крепятся плечи и ложе арбалета, можно увидеть на фото. Ложе собирается очень просто, для этого понадобится три доски. Они соединяются между собой обычными гвоздями.

Что касается плечевого механизма арбалета, то он изготавливаются из куска стальной полоски. Плечи не должны гнуться, поскольку в качестве тетивы используется резинка или пружинка. Чтобы прикрепить плечи к ложе, применяются шурупы.

Шаг второй. Спусковой механизм устройства
Спусковой механизм для арбалета сделать тоже очень просто. Для этих целей понадобится обычная деревянная прищепка. От нее нужно отрезать одну хватающую часть. Как именно, можно увидеть на фото.

Шаг третий. Ручка арбалета
Чтобы сделать ручку к самоделке, автор использовал ручку от лыжной палки. К ложе ее можно прикрепить с помощью клея.

Шаг четвертый. Дополнительные плечи арбалета
Чтобы арбалет был немного мощнее, было изготовлено второе крепление для резинок, то есть вторая пара плеч. Такие детали были найдены в старых частях. Как их закрепить к ложи, видно на фото.

Шаг пятый. Как сделать толкатель
Для изготовления толкателя будет нужен кусок деревяшки. Его нужно тщательно подогнать под прищепку. Чтобы закрепить тетиву, в толкателе делается паз. В итоге в паре с прищепкой толкатель работает как очень простой и практичный спусковой механизм.

Шаг шестой. Тетива
В качестве тетивы автор использовал резинку. Такую можно найти в рыбацком магазине. На середину резинки, которая будет заходить в толкатель, нужно надеть трубочку (кембрик). Это нужно для того, чтобы резинка не изнашивалась от трения о дерево.

Шаг седьмой. Изготовление курка
В качестве курка для арбалета отлично подойдет курок от детского пистолета. К нему нужно приделать крепление из тонкого металла. Для этих целей хорошо подойдет элемент от конструктора.

Шаг восьмой. Начинаем собирать конструкцию
На фото можно увидеть, какой будет конструкция, после установки дополнительных плеч. Представлен вид сверху и вид снизу.

На этом этапе уже можно установить спусковой механизм. Он крепится с помощью шурупа.

Вот и все, теперь арбалет почти готов, нужно подсоединить резинку. Резинки крепятся к плечам, а также толкателю, который свободно перемещается в канавке ложе арбалета. Такая конструкция позволяет стрелять из арбалета практически всем, чем угодно, можно стрелять даже шариками. Для фиксирования толкателя используется прищепка. Чтобы выстрелить, нужно нажать на прищепку.

Шаг девятый. Заключительные этапы сборки
Как видно на фото ниже, автор решил оснастить арбалет прицелом. От резинки было решено отказаться, ее заменила тонкая пружина.

После того как будет прикреплен курок, его нужно подсоединить к прищепке. Для этого нужно сделать тягу из стальной проволоки. В итоге при нажатии на курок прищепка отпускает толкатель и происходит выстрел.

Для арбалета можно сделать небольшие стрелы (болты), для этого понадобятся ампулы от шариковых ручек или другие подходящие трубочки. На концах их нужно утяжелить, помести внутрь кусок стальной проволоки или другой грузик. В качестве наконечника на трубочки надеваются и садятся на клей иголки от шприцов.

Если у вас не средств на покупку арбалета или просто есть желание сделать его своими руками из куска дерева, предлагаем попробовать свои силы с представленной ниже инструкцией.

Конструкция самодельного арбалета из дерева проста, поскольку в качестве плечей здесь предлагается использовать плечи от обычного лука. Это особенно выгодно, если лук уже был поломан и не годится для использования.

Представленный ниже чертеж арбалета из дерева поможет вам представить, из чего состоит такой арбалет и какую имеет форму.

Фото. чертеж арбалета из дерева

Использование в качестве плечей – плечи от лука позволяет сделать арбалет гибким и удобным в использовании, поскольку металлические плечи бывает довольно сложно натягивать.

Устройство нашего самодельного арбалета из дерева будет традиционным:

• Ложе;
• Плечи;
• Прицельное устройство;
• Спусковой механизм.

Сначала изготавливается ложе арбалета. Для этого лучше брать древесину твердых пород, например дуб. Это обеспечить прочность конструкции. Вырезаем по чертежам форму ложа и тщательно шлифуем место направляющей стрелы, чтоб не было никаких зацепок и приступаем к изготовлению спускового механизма.

Как сделать из дерева оружие арбалет – делаем спусковой механизм для самодельного деревянного арбалета по чертежам и схемам

Спусковой механизм при изготовлении арбалета из дерева можно сделать по принципу средневековых. Ниже приведена схема механизма, по которой можно изготовить и собрать это устройство.

Фото. Схема СМ арбалета своими руками из дерева в домашних условиях

Когда тетива возведена, она цепляется за выступ А рычага №2. Когда крючок №3 нажимается, тетива отпускается и выталкивает стрелу. Во время перемещения рычага происходит ограничение упора 4. Важно, чтоб сам упор находился в положении когда выступ рычага А имеет крайнее расположение ниже направляющей ложа. Пружина % предназначена для удержания рычага в крайнем положении после выстрела.

Когда стрелок натягивает тетиву она упирается в выступ 6 и рычаг 2 занимаем исходное положение. Пружина 6 позволяет зафиксировать тетиву и рычаг поворотом. Крышка 7 предотвращает случайное соскакивание тетивы с выступа А. Плоская пружина 8, которая находится на крышке 7, удерживает стрелу на направляющих. Подшипник 9 значительно уменьшает силу необходимую для нажатия на спусковой крючок.
Вместо пружин 5 и 6 можно использовать английские булавки. Весь спусковой механизм лучше собрать в металлический корпус и потом вставить в гнездо ложа.

Как сделать большой пистолет арбалет из дерева и простой арбалет для ребенка

После того как спусковой механизм собран и установлен в ложе можно крепить деревянные плечи, которые являются бывшим луком, к ложу. Это делается при помощи металлических уголков и шурупов или саморезов.

Остается изготовить и прикрепить прицел. Он состоит из целика и мушки. Форму можно взять с чертежей прицельных устройств огнестрельного оружия, а размещать целик лучше над спусковым устройством. Мушка крепится ближе к плечам арбалета.

Смотреть, как сделать арбалет из дерева в домашних условиях видео

Время чтения ≈ 8 минут

Сегодня сделать арбалет своими руками в домашних условиях не так сложно, если у вас есть необходимые чертежи и желание потрудиться. Имея на руках современные материалы и инструменты можно изготовить как охотничье, так и турнирное и спортивное оружие.

Что мы приобрели и что потеряли

К сожалению, многовековый опыт наших предков по изготовлению арбалетов и луков был во многом утерян. Многие секреты навсегда остались в пучине времени. Но нынешнее поколение наконец-то осознало значимость арбалетов и луков. Умение делать такое оружие снова возвращается. Все больше людей становятся его поклонниками, пополняя ряды современных Робин Гудов. Теперь сделать арбалет сможет каждый. Далее мы раскрыли все особенности и подробные инструкции создания арбалета в домашних условиях.

Особенности создания арбалета в домашних условиях

На сегодняшний день в интернете можно найти массу предложений для приобретения готового арбалета. Множество моделей на самый разный вкус, но стоит отметить, что и цена будет разнообразной. Тем не менее, желающих сделать метательное оружие собственноручно очень много. Изначально новичок может потеряться в череде действий, но сейчас мы расскажем, как сделать арбалет своими руками в домашних условиях и предоставим чертежи, чтобы все было максимально правильно. Это очень важно, потому что даже небольшие погрешности в изготовлении могут привести к неприятным и неожиданным сюрпризам в дальнейшем, вплоть до травматизма.

Перед тем, как приступить к процессу изготовления девайса, следует остановиться на двух важных моментах.

1. На территории нашей страны арбалет используется исключительно в развлекательных или спортивных соревнованиях и мероприятиях. Использование его в качестве оружия для охоты строго запрещено! Все виды метательного оружия, которые имеют усиление натяжения 43 кг и больше относятся к боевым типам, как на фото. В таком случае необходимо иметь особое разрешение на пользование, которое можно получить в органах МВД.

Боевой арбалет

1. Арбалет – это особая конструкция, которая во время использования подвергается невероятным нагрузкам. Именно поэтому важно соблюдать все правила его изготовления и не допускать даже малейших ошибок и погрешностей. В противном случае при эксплуатации можно травмироваться. Не стоит забывать о многократном запасе прочности, которым должны обладать абсолютно все элементы конструкции.

Пораниться неправильно сделанным арбалетом очень легко

Создание лука

Одним из основных составляющих всей конструкции и двигателем арбалета стал лук. Это пластина с большой упругостью, которая имеет сложную форму. Такая пластина имеет изгиб. Для большей функциональности на обоих концах создают еще по одному изгибу.

Изготовление арбалета должно всегда начинаться с лука. Остальные составляющие просто следует подбирать под него:

• параметры ложи;
• каким будет механизм для спуска;
• какой вариант натяжения лучше – блочного или рекурсивного типа.

Лук является основным звеном арбалета

Как выбрать материал для изготовления?

Арбалет можно делать из нескольких материалов – дерево, металл или композит. Но что лучше выбрать решать вам:

• дерево – лучше не использовать в качестве основного материала. Древесина, которую можно найти во дворе не имеет достаточного качества для самостоятельно сделанного арбалета. Ветка из леса со временем потеряет свой первозданный вид и свойства из-за усыхания. Хотя такой вариант подойдет для использования на небольшой срок. Например, поиграть летом на даче в стрелялки. Несмотря на это, довольно популярными стали готовые модели арбалетов Скорпион и Тарантул, которые состоят именно из дерева;
• композит – состоит из стекловолокна, которое соединяется между собой связующим эпоксидного происхождения. Данный материал на первый взгляд кажется простым и идеальным. Но только на первый взгляд. Минусом является обязательное идеальное следование всем нюансам инструкции изготовления – точный расчет пропорции смеси, соблюдение условий сушки и правильная выдержка. Создать и сохранить такие важные условия дома почти нереально.

Арбалеты делают из чего угодно

Металл

Ему следует отвести отдельное место среди всех материалов. Он не имеет альтернатив и конкурентов. Обладатели старых «Москвичей» с листовыми рессорами точно остаются в выигрыше.

Понадобиться всего 1 лист – 2-ой по размерам. Если размер вам не страшен, то можно сделать арбалет и из первого листа. Первый использовать даже выгоднее из-за наличия трубок на краях. Можно сказать, что кронштейн, на который крепится тетива или блоки у вас готов.

Чтобы прикрепить лук к ложе потребуется колодка. Она имеет форму в виде буквы П и как бы обнимает ложу с передней стороны. Ее крепление может быть двух типов:

• приварить с помощью сварки намертво к рессорному листу. Но такой вариант небезопасен и непрактичен. Каждый раз на сварные швы будет действовать чрезмерная нагрузка, которая рано или поздно приведет к отрыву детали;
• использование на колодке шаровой опоры. Идеально подойдет данная деталь от ВАЗ2108 или 09. Зафиксировать лук необходимо на самом штыре. Легкость заключается также в том, что на листе имеется подходящее для этого отверстие.

Важно: Соединение болтами, а в идеале заклепками в разы лучше обычного сварного шва, поскольку данная часть арбалета испытывает огромные вибрационные перегрузы. Самодельные шкивы тоже можно найти среди запчастей «Москвича». Для этого сгодятся элементы стеклоподъемников.

Отдельно следует обратить внимание на изготовление тетивы. Чтобы долго не искать подходящий элемент, многие используют металлический тросик (очень тонкий). Но данный вариант лучше заменить прочным альпинистским репшнуром, с сечением от 5 до 8 мм. Тросик ненадежен из-за того, что не может долго выдерживать поступающие изменяющиеся нагрузки.

Репшнур позволит долго и безопасно пользоваться арбалетом

Когда вы выбрали материал тетивы и закрепили ее на лук, то не помешает испробовать его на изгиб. Лучше всего для этих целей использовать динамометр (на 100 – 150 кг). После таких испытаний вы определитесь с важными параметрами, которые пригодятся в дальнейшем изготовлении арбалета:

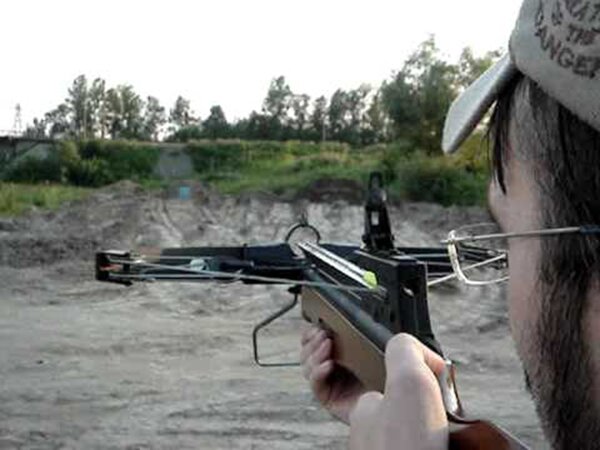

Испытание арбалет

Создание ложи

Не менее важным элементом является ложа арбалета. В данном случае без дерева, как основного материала не обойтись. Но не все дерево можно использовать. Например, стоит отказаться от осины, ели, ольхи и сосны. Хорошим вариантом считается дуб, бук, вяз. Для хорошего арбалета, такая заготовка должна быть идеально высушена в течении пары десятков лет, что в принципе нереально для обычного домашнего изготовления.

Чертеж ложи

Для самодельного арбалета подойдет 7 – 9 мм фанера с влагостойкими свойствами. Затем из этого материала следует вырезать 3 – 5 контуров будущей детали и соединить все эпоксидной смолой. Несмотря на внешнюю непрезентабельность, такая деталь будет необычайно надежной и крепкой.

Перед тем, как сделать ложу обратите внимание на некоторые особенности:

• форма: лучше не выбирать полупистолетную форму. Оптимальной является прямая английская ложа. Преимуществом стала не только легкость создания, но и повышенная прочность;
• когда будете собирать все элементы ложи, учитывайте ход тетивы и создающуюся нагрузку. Ход тетивы – расстояние от спускового паза до самой колодки. Нагрузка – толщина ложных стенок там, где происходи ее фиксации. В прямой английской ложи нет того утончения между цевьем и прикладом, как в полупистолетном варианте;
• направляющая стрел – это основной элемент ложи. Убедитесь, что она гладкая и достаточно прочная. Не стоит переживать, как сделать такую деталь. Подойдет пластина, которая обрамляется стекло «Москвича» или фурнитура для мебели;

Создание спускового механизма для арбалета

Изготовить такое звено конструкции дома почти нереально, даже если у вас есть необходимая схема. Исключение, если вы профессиональный слесарь и у вас есть нужное оборудование.

Схема спускового механизма арбалета

Отлично если у вас окажется УСМ от пневмовинтовки. Чуть доработав его, вы получите готовую деталь для своего самодельного арбалета.

Над самим механизмом следует разместить кожух, высота которого составляет 2 – 5 см. он нужен для защиты от попадания влаги и мусора. Помимо этого, станет базой для приспособлений, которые увеличивают прицельность стрельбы – целик, оптика.

Перед кожуха (размещается над самим спусковым механизмом) имеет форму хвостика, длина которого не превышает 10 см. Именно им будет удерживаться зад стрелы на самой направляющей.

Стрелы можно изготавливать самостоятельно или же купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях, используя готовые чертежи с инструкцией. Если вы все сделали верно то он будет служить вам не один год. А еще больше практичных советов смотрите в видео.
