Что такое кессон и как выбрать этот вид оборудования. Кессон для скважины: что это такое, виды, назначение, сравнительный обзор конструкций и правила установки

Основная опасность отсутствия кессонной конструкции – случайное попадание в скважину сточных, талых или дождевых вод. Бактериальное или любое другое загрязнение чревато серьёзными заболеваниями для владельцев дома.

Альтернативой кессону является установка герметичного адаптера, который обеспечивает поставку воды из скважины в специально отведённое помещение (чаще используется котельная или подвал). В таком помещении хозяева размещают всё необходимое водопроводное оборудование. При комнатной температуре оно будет защищено от низких температур.

Владельцы частных домов, которые расположены вдали от проложенных централизованных коммуникаций, часто решают вопрос с водоснабжением путем бурения скважины на участке. Постоянное наличие свежей и чистой воды из скважины требует значительных капитальных вложений, но эти траты очень быстро себя оправдывают, а срок службы такой автономной системы водоснабжения составляет не один десяток лет.

О том, как обустроить подобную систему, можно прочитать в отдельной статье. Говоря вкратце, сначала нужно пробурить саму скважину, затем установить в нее необходимое оборудование, подвести трубы и подключить электропитание. Работа оборудования полностью автоматизирована, поэтому при правильном его выборе и монтаже о нем можно даже не вспоминать во время эксплуатации. Для получения воды нужно просто открыть краны в доме.

Но при монтаже оборудования в скважине нужно учитывать тот факт, что грунт в холодное время года обязательно будет промерзать. Уровень подземных вод, которые являются источниками для забора воды, находится ниже уровня промерзания. Само же оборудование располагается выше, там, где грунт промерзает, деформируясь при этом и создавая дополнительные нагрузки. Кроме того, вода, проходящая через элементы системы, тоже может замерзнуть при минусовой температуре, что может привести к разрыву труб и поломке оборудования. Для того, чтобы избежать таких последствий, в скважине устанавливается кессон – утепленная емкость, в которой монтируется оборудование. В нем размещается не только основной элемент системы – водяной насос, но и другие вспомогательные элементы: фильтры, автоматика, контрольные приборы, расширительный бак. Кессоны используются практически всегда, исключения составляют случаи, когда скважина находится неподалеку от какого-либо источника тепла, например, отапливаемой постройки. Скважины без кессонов имеют более простую конструкцию и обеспечивают легкий доступ к оборудованию при обслуживании, но при этом подобные установки довольно шумные и занимают значительную площадь.

Виды кессонов

Есть несколько видов кессонов, которые различаются между собой по внешнему виду и материалу изготовления. По форме они могут быть квадратными, круглыми или прямоугольными, а изготавливаться могут из стали, бетонных колец или пластика.

Хороши тем, что их можно сделать самостоятельно из металлических ящиков соответствующих размеров с толщиной стенок не менее 4 мм. Ящики для кессонов свариваются, а их поверхность (наружная и внутренняя) обрабатывается специальным антикоррозийным составом. Продаются и готовые стальные емкости, а также емкости, сделанные из нержавеющей стали, но это более дорогостоящие варианты. В целом же стальные кессоны достаточно надежные и сравнительно недорогие, поэтому используются они часто.

• высокая цена;
• большой вес колец, что требует наличия специальной техники для доставки и монтажа, установить их вручную очень сложно;
• чувствительность бетона к влаге, что требует дополнительных затрат на гидроизоляцию стенок колец;
• низкие теплоизоляционные показатели, кольца не защищают оборудование от замерзания в нем воды в сильные морозы;
• высокий риск проседания грунта под весом колец, что тянет за собой деформацию оборудования и трубопроводов.

Самым оптимальным вариантом считаются . В последнее время именно они стали наиболее востребованными по причине ряда преимуществ:

• доступная цена (особенно если сравнить ее с ценами на кессоны из стали или бетонных колец);
• легкость монтажа за счет небольшого веса. В этом случае не нужно оплачивать аренду спецтехники, здесь вполне реально обойтись и своими силами;
• стойкость к влиянию агрессивных факторов, коррозии;
• высокие теплоизоляционные показатели, что позволяет сэкономить на дополнительном слое утеплителя. Внутри пластиковых кессонов на протяжении года сохраняется стабильная плюсовая температура;
• герметичность емкости и надежная гидроизоляция оборудования, размещенного в ней.

Недостатком пластиковых кессонов является их низкая прочность, которая может стать причиной деформации самих емкостей и оборудования в них. Для повышения жесткости конструкции при установке обратная засыпка грунта заменяется за заливку из гарцовки (цемент+песок в соотношении 1:3) по периметру кессонов. Толщина цементного слоя составляет около 100 мм.

Установку кессона можно провести самому или же обратиться к специалистам. Обычно частники предпочитают все делать самостоятельно, что позволяет сэкономить немалую сумму. Кессоны устанавливаются в скважины по одной технологии независимо от их типа, хотя есть некоторые нюансы, о которых нужно знать. Рассмотрим более подробно последовательность монтажа кессонов, изготовленных из разных материалов.

Для установки стального кессона сначала выкапывается котлован диаметром на 20-30 см превышающим диаметр самого кессона. Глубина котлована выбирается такая, чтобы кессон возвышался над поверхностью на 10-15 см, что защитит от попадания внутрь него талой и дождевой воды. В его днище (по центру или с некоторым смещением) проделывается отверстие для обсадной трубы, к которому приваривается гильза, выполненная из трубы. Длина гильзы 10-15 см, диаметр немного больше диаметра обсадной трубы, чтобы она легко надевалась на эту трубу. В стенки кессона ввариваются ниппели для вывода труб. Готовые кессоны уже оснащены ниппелями.

После подготовительных работ можно приступить к непосредственной установке. Обсадная труба обрезается по уровню земли. Кессон фиксируется над котлованом, опираясь на брусья, при этом его ось и ось обсадной трубы должны совпадать, а гильза должна надеваться на трубу. Далее брусья из-под кессона убираются, а сам он опускается по трубе в котлован и фиксируется в вертикальном положении с помощью брусьев. Труба приваривается к днищу емкости, причем сварочный шов должен быть герметичным. Через ниппели в кессон подводятся трубы. Для обеспечения герметичности мест подведения труб желательно использовать ПНД-переход с нарезанной внутренней резьбой. Через одну из подведенных труб проводится электрокабель. После установки и подключения оборудования выполняется обратная засыпка.

Технология установки пластикового кессона такая же, как и стального, но есть некоторые нюансы. Например, в этом случае не нужно приваривать ниппели для подводки труб. Трубы заводятся в кессон через отверстия, которые потом закрываются герметичными оголовками. Как было сказано выше, вместо обратной засыпки для повышения жесткости емкости пространство вокруг нее заливается бетоном. Оборудование монтируется уже после застывания бетонной смеси.

Поскольку обычно скважины оборудуются в начале строительства, когда на участке еще нет построек, кессон, снабженный крышкой с замком, можно использовать в качестве небольшого склада для хранения оборудования.

Монтаж кессона. Видео

Кессон является основным элементом оборудования скважины и представляет собой герметичную емкость цилиндрической или квадратной формы. Сверху он закрывается крышкой люка, утепленной пенопластом. Наибольшую популярность получили цилиндрические кессоны диаметром 1 м и высотой от 2 м.

Емкость предназначена для обустройства устья скважины. Кессон размещают ниже поверхности земли, находится он над водоисточником. Нижняя часть емкости имеет отверстие для соединения с обсадной трубой скважины. На одной из стен должна быть лестница, которая позволит спокойно спуститься вниз. Такая конструкция дает возможность удобного доступа к скважине для ее прочистки, технического обслуживания, монтажа системы водоснабжения дома.

Кроме этого, при круглогодичной эксплуатации водоисточника обустройство кессона решает проблему замерзания воды в холодное время года. В самой скважине вода не замерзнет, это происходит в трубах водопровода. Внутри кессона можно разместить оборудование системы водоснабжения: гидроаккумулятор, реле давления и другие, защитив их от несанкционированного доступа. Устройство также решает проблему защиты от попадания загрязняющих веществ внутрь скважины.

Преимущества и недостатки кессонов

Рассмотрим достоинства и недостатки кессонов. Из преимуществ выделяют следующие:

• защита от замерзания;
• предотвращение попадания в скважину осадков, грунтовых вод;
• возможность установки внутри кессона систем автоматики, технологических или распределительных узлов.

Минусы использования:

• нельзя устанавливать вблизи коммуникаций, поскольку кессоны слишком громоздкие;
• в процессе установки необходимо проделать большой объем работ с соблюдением определенных правил;
• достаточно высокая стоимость кессона и его монтажа.

Виды кессонов

В зависимости от материала изготовления, различают несколько видов кессонов для скважин:

• металлические;
• пластиковые;
• железобетонные;
• кирпичные.

Металлические емкости производятся из материалов, наиболее устойчивых к коррозии (нержавеющая сталь, алюминий). Толщина стенок должна быть не менее 3-х мм. Кессоны из металла обязательно требуют антикоррозийной обработки снаружи. Внутри емкость нужно грунтовать. Это позволит увеличить срок эксплуатации до несколько десятков лет. Из недостатков отмечают высокий уровень теплопроводности. На зиму такой кессон нужно обязательно утеплять с помощью пенопласта, минваты и т. п.

Ж/б-конструкции состоят из бетонных колец или представляют собой цельную конструкцию, выполненную путем заливки бетона с предварительной установкой опалубки. Они считаются наиболее дорогостоящими. Поскольку бетон - гигроскопичный материал, необходимы мероприятия по гидроизоляции наружных стенок.

Другим недостатком является плохая теплоизоляция, поэтому в сильные морозы оборудование, размещенное в бетонном кессоне, промерзает. К минусам также относят: сложный монтаж, низкий срок эксплуатации (из-за потери герметичности). Такими же недостатками обладают и кирпичные камеры.

Пластиковые кессоны для скважин выполняются из очень прочных полимерных материалов. Толщина стенок конструкции составляет примерно около 20 мм. Такие устройства отличаются длительным сроком службы, водонепроницаемы и не подвергаются коррозии. Пластиковый кессон является оптимальным вариантом в том случае, если скважина находится на участке с достаточно высоким уровнем залегания грунтовых вод.

Основные преимущества кессонных камер из полимеров:

1. Долговечны (могут служить дольше 45 лет).
2. Устойчивы к воздействию коррозии, химических веществ.
3. Имеют герметичный корпус.
4. Все соединения выполнены с использованием обжимных манжет, что обеспечивает 100%-ную герметичность.
5. Обладают высокой прочностью, обусловленной конструктивными особенностями (ребра жесткости) и специальным химическим составом полимера.
6. Внутри конструкции постоянно поддерживается плюсовая температура.
7. Небольшой вес, который позволяет в процессе монтажа обойтись без тяжёлой спецтехники.

Из недостатков отмечают риск серьезной деформации при сжатии грунтом или напором грунтовых вод. Из-за легкого веса конструкция может «всплыть» на поверхность.

Монтаж стального или пластикового кессона

Порядок установки стального или пластикового кессона почти одинаковый. На первом этапе необходимо выкопать котлован вокруг обсадной трубы. При расчете параметров учтите, что стенки ямы должны быть удалены от кессонной камеры на расстояние 30-50 см (по всему периметру). Глубина котлована зависит от глубины промерзания грунта и должна быть на 30-40 см больше этого показателя.

Учитывайте и высоту кессона. Необходимо оставить 20 см для «подушки» под конструкцию. По окончании монтажа горловина кессона должна возвышаться над уровнем грунта на 10-15 см, Это предохранит от попадания внутрь дождевой, талой воды.

Следующие этапы работ:

1. Сделайте песчаную или песчано-цементную «подушку» под кессон. Для этого на дно ямы уложите песок слоем в 10-20 см. При необходимости можно залить его цементным раствором (на 10 см).
2. Обрежьте обсадную трубу до уровня земли (но не дна ямы).
3. Выполните отверстие в днище конструкции. Диаметр отверстия должен совпадать с диаметром обсадной трубы.
4. Приварите к отверстию гильзу. Она представляет собой отрезок трубы длиной 10-15 см и диаметром немного больше, чем у обсадной трубы.
5. Установите кессон. Для этого предварительно уложите над ямой деревянные брусья. Выставите на них кессонную камеру, при этом необходимо, чтобы отверстие на ее днище совпадало с обсадной трубой.
6. Поочередно выньте брусья. Емкость должна опуститься на дно котлована по трубе. Гильза должна свободно надеться на горловину трубы. Учтите, что кессон должен стоять строго вертикально.
7. Еще раз обрежьте и зафиксируйте обсадную трубу, приварив ее к гильзе (если кессон сделан из металла). Для фиксации обсадной трубы в пластиковом кессоне используйте обжимную манжету.
8. Обработайте все сварочные швы грунтовочным составом.
9. Наденьте сверху на обсадную трубу скважинный оголовок. Он предотвращает попадание почвы, мусора в скважину.
10. Подключите водопроводные и ПНД-трубы для кабелей. Заведите их через отверстия на боковых стенках кессона.
11. Тщательно загерметизируйте места соединений после установки, подключения оборудования.

Утеплите металлический кессон, используя минвату, пенопласт, полистирол и др. Укрепите стенки пластиковой емкости, используя для этого песчано-цементную смесь или бетонный раствор.

Необходима и боковая подсыпка. Для нее нужно использовать песчано-цементную смесь (в соотношении 5:1). Засыпьте ее таким образом, чтобы она прикрыла крышку бака. Проведите работы по обратной засыпке грунта до необходимого уровня. По окончании монтажа проверьте работоспособность всего оборудования.

Установка бетонного кессона

Если на участке уровень грунтовой воды невысокий, можно установить бетонный кессон. Заранее определите размеры конструкции. Если планируется поставить оборудование только в кессоне, общие размеры камеры должны быть 1,5х1,5, а глубина - 1,8 м.

Порядок выполнения работ:

1. Обустройте котлован вокруг обсадной трубы.
2. Насыпьте на дно слой щебня толщиной в 15 см.
3. На стенки ямы выложите специальную фундаментную пленку. Она предохранит от попадания внутрь грунтовой влаги.
4. Установите армирующую сетку с шагом 30 см. Она должна находиться в 7-8 см от стенок ямы. Поставьте опалубку (из блоков, досок).
5. С помощью степлера прикрепите по внутренней части пленку. Она облегчит процесс удаления опалубки после того, как бетон засохнет.
6. Залейте стенки бетоном до полной высоты. Учтите, что прерывать процесс нельзя.
7. После высыхания бетона проделайте в кессоне отверстия для водопроводных труб. Используйте гильзы, а после прокладки труб полости заделайте монтажной пеной.
8. Дно кессона желательно забетонировать слоем не менее 10-12 см. Предварительно установите арматурную сетку. Затем залейте ее бетонной смесью, в состав которой входит щебень, песок и бетон в пропорции 2,5:1:1.

Соорудите крышку. Возьмите прочные доски и скрепите их саморезами. Снизу поставьте доски для опалубки. Залейте всю конструкцию бетоном. При необходимости можно сделать усиление. В этом случае крышку нужно армировать металлическими прутьями с шагом 15 см.

Для утепления бетонного кессона можно использовать обычные опилки. Порядок работы:

1. Установите вокруг кессона армированную сетку. Зазор между ней и бетоном обеспечит неплохую терморегуляцию.
2. Поместите на каркас кожух из металла. Он необходим для удержания опилок.
3. Засыпьте опилки в пространство между кожухом и землей.

Бетонные кессоны можно использовать на территории регионов с мягким климатом. Другое условие - низкий уровень залегания грунтовых вод. Во всех остальных случаях лучше использовать пластиковые или металлические емкости.

Если вы решили установить кессон, что это такое, важно узнать. Изначально этот элемент использовался для проведения подводных работ, он имел вид камеры, которая обладала квадратной или круглой формой. В качестве основной особенности выступало качество водонепроницаемости.

Описание кессона

Для того чтобы добиться постоянной работы системы, необходимо учитывать особенности климата и продумать все до мелочей. Когда температура внешней среды опускается ниже нуля, вода имеет способность замерзать. Подземные горизонты располагаются ниже уровня промерзания, тогда как насосное оборудование располагается на поверхности, это указывает на то, что жидкость замерзнет при первых же заморозках. Это станет причиной того, что насос немедленно придет в негодность, трубы разорвутся и выйдет из строя система. Исключить эти проблемы поможет кессон. Что это такое, вы сможете узнать, прочитав данную статью.

Упомянутый элемент скважины представляет собой большую теплоизолированную емкость, которая снабжена крышкой. Последняя тоже утепляется. Внутри располагается необходимое оборудование. Помимо прочего, внутрь можно установить насос, а также запорную арматуру, автоматику, фильтры, и измерительные приборы. Лишить скважину кессона можно только в том случае, когда она располагается близко от отапливаемого здания или любой подобной постройки. Этот вариант удобнее, ведь в этом случае вы будете иметь доступ ко всем узлам системы. Однако в данной технологии есть и свои минусы. Они заключаются в том, что оборудование предполагает необходимость наличия достаточно большого свободного пространства, второй недостаток состоит в достаточно шумной работе оборудования.

Описание пластикового кессона

Если вы решили выбрать пластиковый кессон, что это такое, можно будет узнать ниже. Такие конструкции могут обладать прямоугольной, квадратной или круглой формой. Они обрели наибольшее распространение среди потребителей. Это обусловлено невысокой ценой, незначительным весом, длительным сроком жизнедеятельности, превосходными теплоизоляционными качествами, а также гидроизоляцией. Если сравнивать стоимость, то пластиковые аналоги стоят значительно меньше по сравнению с железобетонными и стальными. Незначительный вес упрощает проведение загрузочно-разгрузочных работ, а также манипуляции по монтажу. Пластик совершенно не подвергается коррозии, а также не требует дополнительного утепления. Температура внутри бака всегда остается в пределах +5 градусов, что исключает замерзание воды. Если вы решили выбрать пластиковый кессон, что это такое, важно знать. Следует учесть и некоторые недостатки подобных конструкций. Они выражены в недостаточной жесткости, это может стать причиной изменения линейных размеров емкости, за этим может последовать поломка оборудования. Решить эту проблему можно достаточно просто, для этого будет необходимо осуществить обратную засыпку по периметру с помощью цементного раствора, вполне для этого достаточно будет обеспечить слой, толщина которого равна 80 миллиметрам.

Металлический кессон

Стальной кессон своими руками можно изготовить. Однако такие варианты продаются и в магазинах соответствующих товаров. Снаружи конструкцию будет необходимо подвергнуть обработке антикоррозийным составом, а в качестве материала можно использовать металл, толщина которого равна 4 миллиметрам. Достаточно часто готовые модели изготавливаются из нержавеющей стали, это гарантирует длительный срок жизнедеятельности. Однако необходимо учесть, что кессон такого типа будет стоить дороже аналогов.

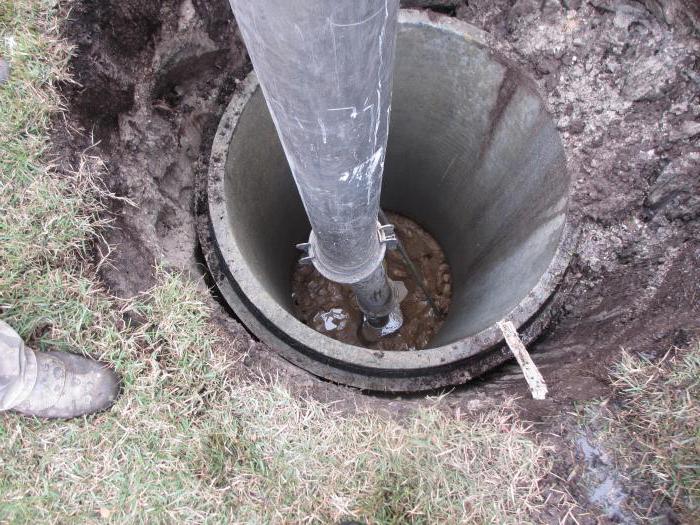

Кессон из железобетонных колец

Вами может быть произведена установка кессона, выполненного из железобетонных колец. Подобные изделия в последнее время используются все реже, это объясняется высокой стоимостью, большим весом и плохой гидроизоляцией. Значительная масса усложняет процесс транспортировки, а также предполагает необходимость аренды грузоподъемной техники, которая влечет дополнительные расходы. Что касается плохой гидроизоляции, то по причине гигроскопичности материала вы должны будете предпринять меры по изоляции колец. При сильных морозах вода в насосе и запорной арматуре может замерзнуть. Таким образом, железобетонный кессон не всегда выполняет свою основную функцию. Помимо прочего, он оказывает внушительную нагрузку на грунт, с годами конструкция проседает, что способствует деформации системы трубопроводов.

Установка кессона

Если вами будет производиться установка кессона, то необходимо соблюсти некоторые правила. Что касается то работы необходимо начать с подготовки котлована. Важно учесть, что его диаметр должен оказаться несколько больше по сравнению с самим кессоном - на 30 см. Глубина должна быть рассчитана таким образом, чтобы горловина бака оказалась над поверхностью земли на 15 см. Это исключит попадание внутрь поверхностных вод, которые образуются во время таяния снега и в период осадков. На следующем этапе делается отверстие для которая будет располагаться в дне. Его можно ориентировать в центральной части или сместить в любую сторону. Кессон пластиковый устанавливается по такому же принципу. На следующем этапе к отверстию нужно приварить гильзу из трубы, диаметр которой должен оказаться больше диаметра обсадной трубы. Длина гильзы может варьироваться в пределах от 10 до 15 см. Нужно убедиться в том, что гильза легко надевается на трубу.

Заключение

Если вы самостоятельно устанавливайте кессон для скважины, то в нём может располагаться Необходимо монтировать его таким образом, чтобы горловина обсадной трубы сместилась в сторону стенки емкости. Это позволит расположить емкость, не ограничивая доступ к скважине. После того как вы узнали, что такое кессон для скважины, можете приобретать оборудование и думать над его установкой. Важно обеспечить кессон всеми необходимыми качествами, среди которых теплоизоляция и защита от нечистот. Только в этом случае вы круглый год будете снабжаться чистой водой, которая не будет замерзать даже в самые суровые зимы.
