Виды промышленных редукторов. Виды редукторов: назначение, устройство, типы. Классификация, основные параметры редукторов

Всем привет! В последнее время мы разбирали множество материалов, которые касались трансмиссии - это и и . Что такое редуктор применительно к автомобилю - вот эту тему я хотел бы обсудить на страницах своего блога!

Если кто-то из читателей помнит, то мы касались , тоже принимающего участие в работе с . В отличие от него, редуктор не перераспределяет этот момент, а предназначен для его понижения или повышения. На каждой ведущей оси расположен свой редуктор - поэтому они называются передний и задний.

Изготавливается данное устройство из стальных сплавов, которые отличаются высокой прочностью и могут гарантировать длительную эксплуатацию в неблагоприятных условиях.

В заднем редукторе предусматривается ведущая соединенная с карданным валом и ведомая шестерни. У каждого редуктора одним из основным параметров является передаточное число. При этом, в легковых машинах оно традиционно ниже, чем в коммерческом транспорте. Для того, чтобы понять суть передаточного числа, достаточно представить себе количество зубьев у ведомой и ведущей шестеренок. Само число означает, сколько раз ведомая может провернуться за 1 оборот ведущей.

Работа главной пары - на что влияет

Отсюда происходит понятие «главная пара» редуктора. Чем большим будет её передаточное число, тем быстрее движок сможет набрать свои максимальные обороты. От этого зависит и динамика в процессе вождения. Уменьшение этого числа приводит к ухудшению динамики, зато может повысить топливную экономичность, так как обороты двигателя при той же скорости будут ниже. Обратите внимание: чтобы менять число редуктора, нужно иметь ввиду следующее:

• характеристики силового агрегата;
• и дисков и т.д.

Некоторые владельцы подержанных авто, как отечественной, так и заграничной сборки, меняют редукторы на аналоги с другим передаточным числом. Не всегда эти опыты приводят к улучшению разгонных качеств. Погоня за лучшей разгонной динамикой при старте с места динамикой грозит привести к перерасходу топлива и ускоренному износу деталей трансмиссии. Читайте форумы и отзывы специалистов, прежде, чем решиться на такой радикальный шаг.

Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла. Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников. Покупка и замена редуктора - удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники - все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

Каждый автовладелец знает, для чего нужен такой механизм, как редуктор и насколько он важен для машины. В этой статье мы подробно рассмотрим, что такое редуктор, какие бывают редукторы и для чего они нужны. Также мы расскажем о составляющих редуктора.

История

Процесс промышленной революции был ознаменован переходом деревянных деталей к металлическим. Движители на ветряной и водяной тяге уже создавали такие усилия, которые деревянным деталям было выдержать сложно. Основным фактором промышленной революции явилось создание более совершенных механизмов, поиск новых энергетических ресурсов. Появление паровой машины потребовало наличие очень больших мощностей. Следовательно появилась нужда в конструировании металлических редукторов. К середине девятнадцатого века ручные ткацкие станки уже стали отходить далеко на задний план и заменяться механическими с втрое большей производительностью.

Энергия стала дешеветь, что привело к повышению быстродействия станков и укрепило их экономическое преимущество. Паровой двигатель обладал достаточной мощью, чтобы запускать несколько текстильных станков. Станки размещали вокруг парового двигателя для повышения КПД. Паровой двигатель развязал руки производственным возможностям, что позволило строить предприятия как у воды, так и в тех местах, где были уголь, транспорт, рабочие руки и рынки сбыта. Новое время селекционировало оптимальные конструкции зубчатых передач.

Большую популярность обрели именно те, которые выдавали наиболее высокий экономический эффект. Середина 19 века ознаменовалась появлением первых серийных редукторов. Ну а появление через несколько лет двигателей внутреннего сгорания и электрического привода, ознаменовало создание редукторов с заданными параметрами. Зубчатые механизмы передавали вращательные движения от двигателей с высокими оборотами и преобразовывали их параметры. Даже первейшие образцы электродвигателей и внутреннего сгорания были наделены слишком большой скоростью и моментом, что, априори, не подходило к использованию в промышленности. Сегодня, конечно же сложно найти любое транспортное средство или технологическое оборудование, которое лишено зубчатого механизма. Редукторы применяются практически во всех автомобилях и технологическом оборудовании. Как Вы уже поняли, зубчатые передачи прошли много лет развития.

Устройство редуктора

Механический редуктор представляет собой механизм, который преобразует крутящий момент и передает его с помощью одной или более механической передачи. Редуктор характеризуется коэффициентом полезного действия, передаточным отношением и передаваемой мощностью, а также максимальными углами валов, которые вращаются с заданной скоростью. Редукторы могут состоять из разного количество ведущих и ведомых валов, а также из разных типов передач. Далее мы рассмотрим, какие бывают типы редукторов исходя из типов их передач.

Типы редукторов

В зависимости от того, какой передачей обладает редуктор, он будет принадлежать к тому или иному типу. Различают цилиндрические, конические, червячные, планетарные, волновые, комбинированные редукторы. Данная классификация является основной, однако, в механике также принято различать и дополнительную классификацию по корпусу изделия. Кроме того, часто редукторы различают по передаточному числу и распределяемой мощности.

Виды редукторов

По виду передач:

1. цилиндрические (валы параллельные);
2. конические (валы пересекаются);
3. червячные (валы перекрещиваются);
4. комбинированные (коническо-цилиндрические), валы пересекаются и параллельны.

По числу ступеней:

1. одноступенчатые (два вала);
2. двухступенчатые (три вала);
3. трехступенчатые.

Ступень - одна пара зубчатых колес (передач), обеспечивающих преобразование частоты вращения и крутящего момента.

Число ступеней равно числу валов минус один!

Рассмотрим основные разновидности редукторов:

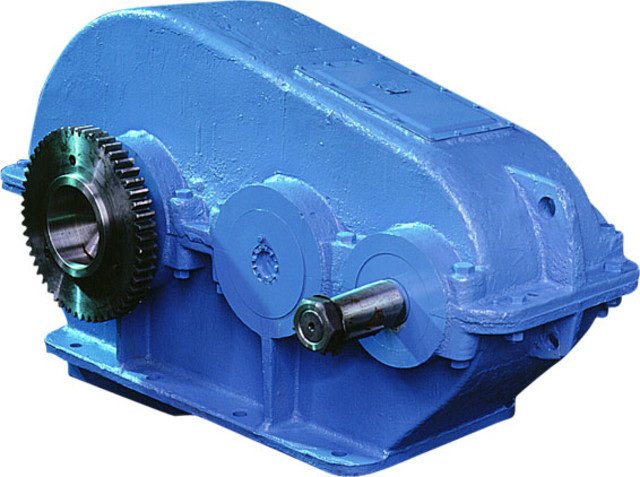

Цилиндрический редуктор

Цилиндрический редуктор служит для одновременного уменьшения частоты вращения и

увеличения крутящего момента.Цилиндрические редукторы делят на горизонтальные одноступенчатые, и на горизонтальные двухступенчатые. Цилиндрические редукторы применяются при переменной, постоянной, одного направления и реверсивной нагрузке, как при непрерывной работе, так и при работе с периодическими остановками. У цилиндрического редуктора реализовано разностороннее вращение валов. Редукторы этого типа обладают высокой степенью надежности и КПД, но производят высокий уровень шума.

Червячный редуктор

Червячные редукторы, наверное, самый часто используемый тип данных механизмов. Он представляет собой винт с резьбой (червяк), зацепленный с зубчатым колесом со специальным профилем зубьев (червячное колесо). При вращении винта (червяка) его витки при перемещении толкают в том же направлении зубья червячного колеса. Таким образом габариты червячного редуктора ограничены размерами червяка и червячного колеса. Так же данные редукторы отличаются сниженной шумностью и отличной плавностью хода.

Но ему так же присущи и недостатки: нагрев, люфт, пониженный КПД, «самоторможение».

Применение их весьма широко – транспортеры, конвейерные ленты, бетономешалки, насосы. Редукторы используются в автомобилестроении, станкостроении, даже при производстве климатотехники и систем вентиляции применяются различные виды редукторов.

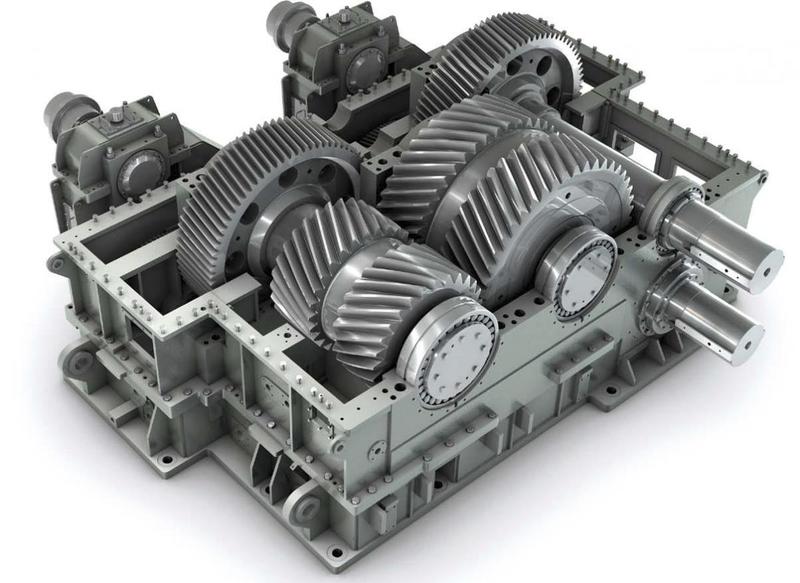

Мотор-редуктор это симбиоз самого редуктора и электродвигателя (иногда также его называют редукторным электродвигателем).

Различают следующие мотор-редукторы предназначенные для использования в промышленности:спироидные, цилиндрические, червячные, цилиндрически-червячные, планетарные, волновые и специального исполнения. Чаще всего в промышленности встречаются следующие мотор-редукторы с соосной схемой расположения редуктора и двигателя – планетарные и цилиндрические. В червячных мотор-редукторах электродвигатель часто расположен под углом 90 градусов к выходному валу.

Выходной вал мотор-редуктора может быть исполнен в различный вариациях: полый с шлицевым отверстием, односторонний или двухсторонний, конический, цилиндрический или муфтовый.

На выбор мотор-редуктора должны, в первую очередь, влиять следующие факторы: как часто будет проводится пуск мотор-редуктора; длительность суточной работы; внешняя нагрузка и частота вращения валов.

Неисправности редуктора

Чаще всего поломки редуктора, как составного элемента автомобильной трансмиссии зачастую связаны полной выработкой ресурса деталей, которые требуют последующей замены. Основными причинами способствующими последующим неисправностям редуктора заднего моста являются: — изношенные сальники хвостовика; — изношенные подшипники хвостовика и дифференциала; — вышедшие из строя элементы дифференциала; — изношенные или сломанные детали главной пары. Признаки сломанного редуктора заднего моста не заметить попросту невозможно. Это и течь масла из самого редуктора, и характерный завывающий звук, который исходит из этого узла при движении. Всё это сразу же выдаёт причину поломки. И если протечку трансмиссионного масла устранить достаточно просто, поставив новый сальник хвостовика, то шум, который издаёт поломанная трансмиссия, убрать не так то и просто.

В первую очередь следует проверить не исчезает ли шум при движении машины накатом. Если он пропадает, то причина шума, естественно в главной паре редуктора. Если же шум и гул никуда не пропали, тогда, скорее всего, причина это заключается в сломанных подшипниках
хвостовика или дифференциала. Почему так просто получается диагностировать такие серьёзные неисправности? Отвечаем. Во время движения автомобиля накатом, элементы главной пары не соприкасаются с усилием, следовательно они не в состоянии каким бы то ни было образом повлиять на появление странного шума в автомобиле.

Отметим то, что зачастую главная пара подвержена повышенному износу по причине низкого уровня масла. Когда детали редуктора недостаточно смазаны, это естественно подвергает их очень большим фрикционным и тепловым перегрузкам. А уровень масла, в свою очередь, резко снижается из-за неисправностей в сальнике, который становится непригодным для эксплуатации при плохо затянутой гайке хвостовика. Следующей причиной, приводящей к замене редуктора заднего моста, является повышенная нагрузка трансмиссии, которая возникает при длительном использовании машины с сильным перегрузом. Также не исключайте дефект деталей с конвейера, которые установлены на задний редуктор, стоимость которого непомерно завышена.

Регулировка редуктора заднего моста

Производить регулировку заднего моста необходимо лишь в тех случаях, когда он действительно начал Вас беспокоить странным гулом, который уже слышно на скоростях от 30 км/ч. Основной причиной появления характерного шума в редукторе заднего моста является постоянное подвергание автомобиля большим перегрузкам или слишком частая езда с прицепом или простые механические повреждения. Поэтому не медлите с визуальной диагностикой механизма. Сальники и фланцы, подшипники, сателлиты (звездообразный элемент в дифференциале) и их оси – всё это нужно будет снять и осмотреть, а в случае износа – незамедлительно поменять. Как должны выглядеть все эти детали в нормальном рабочем состоянии, Вы узнаете из мануала к Вашему транспортному средству. Замена редуктора в отечественном автомобиле будет не дорогостоящей.

А если же у Вас иномарка, тогда лучше изучите все прейскуранты и наведите справки в магазинах автомобильных запчастей. Теперь, когда все детали исправны (это было выявлено при визуальной диагностике), то можно собирать редуктор. Первым делом идёт ведущая шестерня, далее регулировочная шайба, фланец и распорная втулка с подшипниками. Далее затягиваем гайку с необходимым усилием. Для этого берём специальный ключ с встроенным динамометром, в отсутствие такового придётся постоянно пользоваться мерным рычагом. Каждый миллиметр хода рычага нужно будет сопровождать измерением давления безменом. А это очень хлопотно и долго, причём требует определённой точности и осторожности. Гайка должна затягиваться на 1 Ньютон, в это время фланец не должен двигаться.

Его нужно закрепить специальным ключом с распорками, которые по размеру точно подходят под пазы фланца. Затем монтируем ведомую шестерню на её место в корпус дифференциала и затягиваем болты. Теперь приступаем к непосредственной регулировке люфта. После установки всех деталей на своё место, затягиваем все гайки по минимуму и поворачиваем ведомую шестерню. Далее проверяем её на наличие небольшого люфта, покачивая шестерню из стороны в сторону. Запомните, люфт должен быть, но не значительный! Это, можно сказать, запасное место для нагрева редуктора. Чтобы ничего не лопнуло при движении. На заключительном этапе проверяем расстояние между болтами, удерживающими гайки, которые мы недавно закрутили. Гайки необходимо затянуть на одинаковое расстояние, для этого следует воспользоваться штангенциркулем. После снова проверяем шестерню на наличие люфта. Важно, чтобы он таким и оставался дальше. Всё, регулировка редуктора окончена.

Что делает редуктор

Само по себе слово редуктор в буквальном смысле означает понижение. Соответственно, редакторы были придуманы для того, чтобы понижать частоту вращения. При этом редуктор повышает мощность крутящего момента. Как уже было сказано нами в начале статьи, редукторы используют в автомобилях. Там они нужны для того, чтобы осуществлять понижение передачи и возврат. Этот принцип хорошо можно увидеть на примере работы передач велосипеда, где роль редуктора выполняют так называемые звездочки. Отметим, что сегодня редукторы используются не только в машинах, но и во многих двигателях, а также для снижения и поддержания давления рабочей среды, в том числе газа, пара и жидкости.

Чем отличается редуктор от дифференциала

Этот вопрос часто задают начинающие автомобилисты. Редуктор, как мы сказали выше, это узел, который повышает или понижает крутящий момент, приходящий на него от коленвала двигателя. А дифференциал – узел, который делит приходящий от редуктора крутящий момент между осями (межосевой дифференциал) или полуосями (межколесный дифференциал) в определенной пропорции, а также отвечает за подачу большего или меньшего крутящего момента на внешнее колесо при повороте автомобиля.

Как разобрать редуктор

Корпус редуктора имеет некоторые особенности, в результате чего такое устройство разбирается по определенной схеме. Этот процесс необходим, если по какой-то причине устройство редуктора перестал нормально функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Однако при правильном подходе к этому делу оборудование может быть отремонтировано, после чего техника будет функционировать так же, как и раньше.

Кроме того, как уже указывалось ранее, купить запчасти для автомобиля или мотороллера сложно, поэтому не стоит зря ими разбрасываться.

• • Если корпус редуктора некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи;
  • Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть устройство, после чего деревянной киянкой постучать по корпусу. Делать это нужно до тех пор, пока он не разойдется на две половинки;
  • Теперь можно выяснить, что повлекло за собой поломку. Естественно, есть разные типы редукторов, поэтому следует это учитывать, во время поисков причины неисправности. Редуктор мог выйти из строя по двум основным причинам: был сломан первичный вал или его подшипник, либо стерлись зубья шестерен. Обе запчасти придется заменить, если они сломаны;
  • Шестерни и подшипники следует снять, чтобы их заменить новыми запчастями;
  • Извлечь стопорный щит;
  • Снять стопорное кольцо и вынуть полуось из чашки;
  • Перед началом сборки всех деталей обратно, нужно проверить их целостность;
  • Когда корпус редуктора полностью собран, его можно отправлять в отведенное место.

Редуктор является передаточным механизмом, который передает вращательную энергию двигателя на узлы машины. В зависимости от строения выделяют несколько типов редукторов. Они являются составными частями любого сложного механизма, в котором присутствует силовой агрегат. И независимо от сложности устройства все редукторы выполняют одинаковые функции. Всего существует три основных вида, которые дальше подразделяются на более конкретные типы.

Червячный редуктор имеет очень простое строение в виде одной шестерни и рабочего механизма - червяка. Но он используется только в небольших машинах, так как обладает небольшой прочностью. Цепной редуктор состоит из двух звезд и натянутой между ними цепи. Он более надежен и способен выдерживать серьезные нагрузки. Но самым прочным видом является шестеренчатый редуктор, который состоит из нескольких зазубренных круглых элементов, связанных непосредственно друг с другом. Он обладает максимальным запасом прочности и используется для любых нужд промышленности.

Одноступенчатые редукторы имеют в своем строении всего одну пару рабочих шестеренок. Они обладают максимальным коэффициентом полезного действия, так как небольшое количество составных элементов уменьшает потери энергии в пути. Но для нормальной работы зачастую требуются редукторы слишком больших размеров, поэтому одноступенчатая модель применяется не часто. Она может устанавливаться как в горизонтальной, так и в вертикальной плоскостях.

Двухступенчатый редуктор соответственно имеет три рабочих шестерни. Это позволяет значительно уменьшить габариты механизма, но и приводит к увеличению потерь энергии при транспортировке. Подобная модель на практике применяется гораздо чаще, так как ради уменьшения размеров в некоторых ситуациях можно пренебречь снижением КПД.

Трехступенчатый редуктор имеет две пары шестеренок и используется еще чаще, чем два вышеуказанных типа. Он позволяет добиться практически идеального соотношения между размерами рабочего механизма и промежуточными потерями энергии. Многоступенчатые редукторы применяются в основном в поворотных механизмах различного назначения. Количество ступеней обычно составляет 2-7 позиций. Но встречаются и уникальные узлы, имеющие более 1000 шестеренок. К ним относится, например, поворотная башня артиллерийского комплекса военного крейсера.

Угловые редукторы предназначены для тех ситуаций, когда необходимо перенаправлять вращательную энергию между двумя валами, расположенными под прямым углом по отношению друг к другу. Область применения данного устройства невероятно широка и охватывает горнодобывающую, металлургическую, машиностроительную и пищевую промышленность.

Редукторы углового типа входят в состав самого разнообразного оборудования, которое задействовано в перечисленных отраслях народного хозяйства. Конические редукторы - это второе название углового типа механизмов. Стоит также отметить, что в редких случаях угол вращения валов может отличаться от 90 градусов. Но такие механизмы производят только по спецзаказам.

Колесные редукторы - это не конкретный тип механизма, а общее название группы, которая используется при производстве транспортных средств. Как не трудно догадаться, они служат для передачи энергии от двигателя не ведущие колеса. Чаще всего в автомобилестроении применяются соосные редукторы, так как при сравнительно небольших габаритах они отлично справляются с поставленной задачей и имеют высокий запас прочности благодаря цельнометаллическому корпусу.

При создании техники с повышенной проходимостью используются несоосные редукторы, так как они позволяют повысить дорожный просвет и увеличить передаточное число. В современных полноприводных машинах применяются самоблокирующиеся редукторы, которые автоматически отключают один из ведущих мостов при движении по ровной дороге. Когда автомобиль попадает на бездорожье, в автоматическом режиме происходит подключение всех приводов. Редукторы также входят в состав газораспределительной системы. Существует две модели. Электронный редуктор позволяет выбрасывать отработанные газы в атмосферу мгновенно, а вакуумный редуктор производит эту процедуру постепенно.

Редукторы вращения основное применение находят при производстве кранов с поворотным механизмом и разнообразной военной техники. Для подъемных машин скорость вращения не играет особой роли, поэтому там используются редукторы средней мощности. Но для армейской техники скорость является определяющим фактором. От быстроты реакции экипажа и возможности развернуть орудие в сторону врага, чтобы произвести выстрел зависит исход боя. Так что в военном деле применяются очень мощные поворотные редукторы, способные за считанные секунды развернуть массивную пушку в нужном направлении.

По способу установки различают вертикальный и горизонтальный редукторы. Их положение относительно оси координат не влияет на выполняемые функции. От него зависит лишь степень воздействия на механизм различных сил сопротивления. Чтобы уменьшить противодействие в сложных системах применяются дополнительные агрегаты.

Волновые редукторы передают энергию за счет создания колебательных волн при помощи деформации гибкого элемента внутри механизма. Такой тип агрегатов используется, когда важна высокая точность и плавность хода и при этом низкий уровень рабочего шума.

Косозубый редуктор отличается тем, сто его рабочие шестерни располагаются под углом к плоскости вращения. Такое строение помогает повышать упорную стойкость и применяется в подвесных механизмах.

22.05.2017

Точное техническое определение редуктора - устройство для преобразования механической энергии в разрезе параметров. Он имеет характеристику входных и выходных показателей. На практике редуктор может не только менять параметры кинетики и уровни передачи энергии, но и изменять направление вращения и следования валов.

Сегодня редуктор рассматривается в разрезе приспособления, которое используется для изменения частоты вращения вала относительно показателей приводного механизма. При этом параллельно может рассматриваться возможность увеличения крутящего момента или же - обеспечения крайне малого числа оборотов при очень серьезных усилиях. По конструкции редукторы делятся на:

• конические и коническо-цилиндрические ;
• комбинированные , в которых применено одновременно несколько схем преобразования.

Чтобы понять, насколько тот или иной тип редуктора подойдет для решения поставленных перед ним задач, стоит подробно остановиться на особенностях их работы и условий использования.

Цилиндрический редуктор: общие сведения

Цилиндрический редуктор относится к самому распространенному типу преобразовательных механизмов. Он обладает главной характеристикой: входной и выходной валы строго параллельны, но не обязательно соосны .

К достоинствам цилиндрического редуктора относятся:

• высокий КПД, потери энергии минимальны;
• не обладает самоторможением, всегда есть возможность прокрутить выходной вал даже при приложении малого усилия;
• может транспортировать высокую мощность;
• обладает кинематической точностью;
• практически не нагреваются, не требуя особых условий охлаждения;
• выпускаются изделия с разным передаточным числом и ступенями преобразования.

Благодаря присутствию на рынке большого ассортимента изделий, нетрудно подобрать цилиндрический редуктор с нужным передаточным числом для применения в том или ином механизме.

Как работает и где применяется цилиндрический редуктор

Основа конструкции цилиндрического редуктора - зубчатые колеса в форме цилиндров. Соосность (Расположение осей деталей машины (узлов, агрегатов и т. п.) на одной линии)входного и выходного валов зависят от числа ступеней передачи. В самом простом варианте внутри корпуса находятся всего два цилиндрических зубчатых колеса. В этом случае смещение выходного вала от оси входного определяется как сумма радиусов колес по внешнему контуру за вычетом глубины зубьев.

Соосность входного и выходного валов достигается применением нескольких ступеней преобразования. В этом случае внутри корпуса расположено нечетное количество цилиндрических зубчатых колес, некоторые из которых являются вспомогательными. Они могут выполнять роль как простого передаточного механизма без преобразования, так и иметь передаточный коэффициент для снижения нагрузки на зубья и повышения срока службы механизма.

Цилиндрические редукторы выпускаются в закрытых корпусах, большинство из них не требует специального обслуживания. Область применения этих устройств чрезвычайно широка. Они гарантируют плавную передачу хода, но не позволяют изменить направление вала.

Цилиндрические редукторы могут располагаться вертикально или горизонтально, расчет нагрузки и оборотов прост: высокий КПД позволяет применять указанное производителем передаточное число в арифметических операциях. Главное достоинство редуктора - преобразование энергии привода практически без искажений и потерь.

Особенности конических и коническо-цилиндрических редукторов

Работа конических и коническо-цилиндрических редукторов имеет те же особенности и основные характеристики, что и у цилиндрических устройств. Главное отличие - в форме зубчатых колес внутри корпуса.

Как следует из названия, у конического редуктора все шестерни конической формы, у коническо-цилиндрического в конструкции присутствуют элементы обоих типов.

Редукторы этих классов имеют свои особенности:

• способны изменять направление валов, конический редуктор с одной ступенью преобразования обеспечивает поворот на 90 градусов;
• усилие при работе шестерней направлено под углом к оси вала. Поэтому редукторы конического и коническо-цилиндрического класса должны отдельно закрепляться для избежания бокового давления на ось привода. Это может несколько осложнить конструирование механизмов с их участием.

Рассматриваемые типы редукторов применяются только в случаях, когда без изменения направления вала нельзя обойтись. Данные устройства дороги, что легко объясняется повышенной сложностью изготовления зубчатых колес и необходимостью гарантировать точность сборки редуктора в целом.

Но в остальном - устройства работают практически бесшумно, предлагаются продукты с разным передаточным числом, им не требуется специального обслуживания, а срок эксплуатации очень велик. Правила расчета выходной частоты вращения вала и крутящего момента - такие же, как для цилиндрических редукторов.

Червячные редукторы: общие сведения

В основе механики работы червячного редуктора лежит идея передачи крутящего момента с винта особой резьбы на зубчатое колесо.

При этом в ходе работы механизма образуются значительные показатели силы трения между поверхностями червяка и зуба приводного механизма вала.

В результате устройство выделяет большое количества тепла, требует особых условий охлаждения, имеет низкую наработку на отказ.

С течением времени из-за разрушения элементов привода возможно возникновения люфтов и увеличение выделения тепла.

К достоинствам червячного редуктора относятся:

• плавность хода выходного вала;
• большие передаточные коэффициенты;
• для выполнения поставленных перед некоторыми механизмами задач полезно свойство самоторможения редуктора: вал невозможно прокрутить при отключенном приводе.

Есть у червячного редуктора весомый список недостатков. Кроме уже упомянутых (значительное выделение тепла, низкий срок службы), к ним относятся:

• сниженный коэффициент полезного действия, который падает в ходе эксплуатации из-за износа механики;
• необходима точная регулировка и настройка.

Где применяют червячные редукторы

Червячные редукторы чаще всего используются в механизмах, где требуется передача незначительной мощности при большом коэффициенте преобразования. Например, устройства со слабыми высокооборотистыми двигателями, обеспечивающие малое количество ходов или оборотов исполнительного органа.

Множество механизмов могут требовать низкой угловой скорости поворота выходного вала. В этом случае червячный редуктор будет идеален. Он гарантирует значительный крутящий момент на выходе, а благодаря огромному передаточному числу - количество оборотов на выходе весьма мало. Это могут быть приводы ворот, различные подъемники рычажной конструкции.

Для решения некоторых задач может быть полезным особенность червячных редукторов, которая состоит в изменении направления выходного вала относительно входного на 90 градусов. Этот показатель никогда не изменяется.

Отдельно стоит отметить комбинированные зубчатые редукторы. В них осуществляется двойное преобразование: предварительное с помощью цилиндрической схемы и окончательное - червячной передачей. Этим достигается еще больший коэффициент преобразования для самых низких показателей угловой скорости выходного вала.

Планетарный редуктор: общие сведения

Конструкция планетарного редуктора позволяет ему работать в двух режимах: в роли жесткого преобразователя механической энергии и в модели суммирующего механизма, который отбирает крутящий момент от двух приводов. К достоинствам планетарного редуктора относятся:

• компактность;
• универсальность применения выходного крутящего момента, как для привода валов, так и для передачи вращения шестерням;
• малый вес;
• высокий коэффициент полезного действия.

К недостатку планетарного редуктора относится его высокая стоимость. Это обусловлено как большим количеством деталей в составе механизма преобразования, так и требованиями высокой точности их изготовления.

Как работает планетарный редуктор

Передача вращения в планетарном редукторе производится от центральной "солнечной" шестерни, которую вращает привод, к внешнему круговому элементу - эпициклу. Коэффициент преобразования зависит от соотношения числа зубьев на солнечной шестерне и планетарных зубчатых колесах.

Схема редуктора представлена на рисунке:

Когда водило, обозначенное зеленым, жестко зафиксировано - планетарный редуктор работает как простой преобразователь механической энергии одного привода. Второй вариант использования заключается во вращении солнечной шестерни и водила от разных источников. При этом энергия суммируется, а расчет итоговой мощности на эпицикле достаточно сложен.

Где применяется планетарный редуктор

Благодаря малым размерам и плавности хода, планетарный редуктор рекомендован для точных механизмов. На массовом рынке предлагается широкий спектр изделий. Доступны редукторы с разным коэффициентом преобразования, которые могут передавать большую мощность, снижая угловую скорость выходного устройства. Это может быть крайне полезным в металлообрабатывающих станках.

Хорошие результаты показывают планетарные редукторы в различных подъемниках и транспортерах. Они способны обеспечить плавное изменение мощности при незначительных бросках нагрузки на приводе. Для обеспечения высокой мощности транспортеров можно применять дополнительные приводы с планетарными редукторами в режиме суммирования, которые смогут обеспечить создание длинных высоконагруженных транспортеров или подъемников.

Заключение

Полезность того или иного редуктора для создания конкретного устройства всегда оценивается индивидуально. Цилиндрические - способны удовлетворить большинство потребностей. Однако отраслей, где крайне полезными будут червячные или планетарные редукторы - также достаточно много.

Редукторы - продукция материально-технического назначения. Эти механизмы служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

Мотор-редуктор представляет собой электродвигатель и редуктор, соединенные в единый агрегат (в некоторых странах его называют редукторным электродвигателем). Мотор-редуктор более компактен по сравнению с приводом на базе редуктора, его монтаж значительно проще, кроме того, уменьшается материалоемкость фундаментной рамы, а для механизма с насадным исполнением (с полым валом) не требуется никаких рамных конструкций. Большое количество конструкционных решений и типоразмеров дает возможность оснащения предприятий прецизионными редукторами приводов различных назначений, размеров и мощностей. Мотор редуктор, как универсальный элементы электропривода, находят свое применение практически во всех областях промышленности.

Наибольшее распространение в промышленности получили планетарные и цилиндрические мотор-редукторы , выполненные по соосной схеме взаимного расположения электродвигателя и выходного вала. А также червячные мотор-редукторы с расположением электродвигателя под 90град. к выходному валу.

К мотор-редукторам общемашиностроительного применения относят :

• цилиндрические мотор-редукторы (1МЦ2С, 4МЦ2С),
• планетарные мотор-редукторы (3МП, МПО-1М, МПО-2М, МП1, МП2, МП3),
• спироидные мотор-редукторы,
• червячные и цилиндрическо-червячные мотор-редукторы (МЧ, UD-RV (аналог NMRV) , МЧ2, DRV),
• волновые мотор-редукторы (МВз-80, МВз-160),
• мотор-редукторы специального назначения.

Облaсть применения редукторов

Средства автoматизации и сиcтемы управления, устройства регулирования, автoматические и автоматизированные cистемы управления, cледящие мини-приводы, cредства обработки и предcтавления информации, спeциальные инструменты, медицинская тeхника. Наибольшее распространение в промышленности получили планетарные редукторы и цилиндрические редукторы, выполненные по схеме взаимного расположения электродвигателя и выходного вала. Такие механизмы пригодны для использования в умеренных климатических условиях, при установке в помещении или на открытом воздухе под навесом. В стандартном исполнении они грунтуются краской методом окунания, а затем покрываются сине-серой алкидной эмалью воздушной сушки. Имеются также и специальные покрытия. Для экстремальных условий и установки на открытом воздухе имеется окраска для всемирного использования. Верхняя предельная температура 105 K (при температуре охлаждающей среды +40°C), Максимальная допустимая непрерывная температура 155°C.

ВИДЫ РЕДУКТОРОВ.

Цилиндрический редуктор.

Цилиндрический редуктор - это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый. От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора – наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.

К цилиндрическим редукторам относятся следующие редуктора:

Червячный редуктор.
