Всем привет!

Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.

Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.

Процесс изготовления щупов

Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.

Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.

Собираем щуп. Наконечник лучше приклеить.

Второй комплект. Щупы с иглами для проколов изоляции. Берём карандаши со сменными грифелями, разбираем.

Берём иглы, примеряем их вместо грифелей.

Припаиваем к иглам провода.

Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.

В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.

Колпачки от ручек тоже пригодились.

Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму. У клеммы обрезаем хвостовик, защёлку загибаем внутрь.

Берём крокодил, вставляем клемму, спаиваем.

Крокодил готов.

Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм?.

При покупке мультиметра в комплект всегда входят щупы. Однако щупы для мультиметра не всегда обладают хорошим качеством и в скором времени выходят из строя. Обрыв провода является самой распространенной проблемой нарушения щупов. Конечно, не сложно устранить данный дефект, но через

некоторое время слабый провод щупа опять может оборваться.
Поэтому лучше сделать надежные щупы из толстого сечения провода самостоятельно или приобрести в магазине более качественный вариант. Чтобы сделать правильный выбор при покупке данной продукции, необходимо ознакомиться с основными критериями и техническими характеристиками щупов.

Разновидности щупов

В продаже существуют несколько разновидностей щупов для мультиметра. Основными видами являются: универсальные, бюджетные и фирменные. Отличительными особенностями их друг от друга являются:

• стоимость изделий;
• функциональная направленность; размеры проводов и наконечников;
• качество данной продукции.

Необходимо добавить, что лучше приобретать щупы в специализированном магазине.

Универсальные

Это обыкновенные щупы, имеющие набор дополнительных насадок, которые добавляют мультиметру дополнительные функции.

Некоторые виды мультиметров комплектуются зажимами-крокодильчиками, как съемными, так и вспомогательными элементами к основным наконечникам. Так существуют наборы наконечников, имеющих разную модификацию. Мастер сам совершает выбор в сторону тех моделей наконечников, которые делают измерительный процесс более удобным.

Частовстречающимися добавочными насадками являются: щипцы, крокодилы, крючки, а также клеммные переходники. Данные варианты при упрощении измерительного процесса, делают универсальные виды более дорогими. Преимуществом таких моделей щупов являются проводники, имеющие хорошую гибкость.

Фирменные

Производители таких видов при производстве используют более качественные и высоконадежные материалы. Провода фирменных щупов имеют хорошую гибкость. Держатель наконечников обладает отличной герметичностью, при этом жила сохраняет устойчивость. Поверхность таких щупов произведена из резины, что исключает скольжение руки при производстве измерения.

Иногда вводные части держателей производятся из пластика. Все фирменные изделия имеют колпачки на штекерах и электродах, защищающие детали щупов от загрязнений.

Фирменные модели отличаются от других видов высокой надежностью, гибкостью и удобством.

Бюджетные

Эти устройства являются наиболее простыми и недорогими. Они входят в комплект самых дешевых видов мультиметров. Провода щупов сделаны из ПВХ, а остальные части произведены из пластмассы. Такие щупы очень тонкие и хрупкие, поэтому обращаться с ними нужно очень бережно, в противном случае они быстро порвутся. Щупы каждой модели имеют свой размер.

Щупы для SMD-монтажа и зажимы-крокодильчики

При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.

Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.

Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.

У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.

Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.

Как самому сделать щупы

Некоторые профессионалы в данной области предпочитают делать щупы самостоятельно в соответствии с поставленными задачами. Существуют несколько способов изготовления самодельных изделий.

Для самого распространенного способа потребуются две разборные авторучки и два дротика для игры в дартс. Необходимо раскрутить авторучки, вынуть стержни и вместо них вставить наконечники от дротиков.

При этом ручки нужно предварительно нагреть при помощи строительного фена. Припой нужно смочить в паяльной кислоте и разогреть, затем уложить его во внутрь ручки. Также через авторучку продеть кабель.

Если наконечник дротика держится не достаточно надежно, то его нужно дополнительно подклеить. После остывания изделия, щуп готов к использованию.

Для более тонких щупов, которыми требуется проколоть изоляцию, нужны две швейные иглы соответствующей толщины и два карандаша, у которых меняются грифели. Далее следует припаять иглы к проводам. На следующем этапе необходимо в центр карандаша, где удерживались грифели, вставить иголки так, чтобы они не выпадали, и посадить их на клей.

В завершении нужно штекеры припаять к проводам. Для безопасности и надежности полученного устройства, рекомендуется натянуть термоусадочную трубку. При этом трубку нужно усаживать аккуратно, чтобы не повредить пластик карандаша. В роли дополнительных элементов можно на иглы надеть колпачки от карандашей для защиты.

Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим... Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.

Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе... Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.

Понадобится

• Паяльник, олово и флюс.
• Ножницы.
• Нож канцелярский.
• Термоусадочные трубки (разных калибров).
• Секундный клей и сода.
• Два тонких фломастера.
• Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
• Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
• Зажигалка.
• Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
• Изолента.
• Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от "родных" щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.

Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

В практической работе с компактными и малогабаритными (а их сейчас большинство) электрическими схемами и устройствами приходится очень часто подключаться для измерений параметров цепей в очень малоемких пространствах, где точки измерений буквально "сидят" друг на друге. О качестве применяемых нами измерительных приборов говорить не нужно - китайский одноразовый ширпотреб.

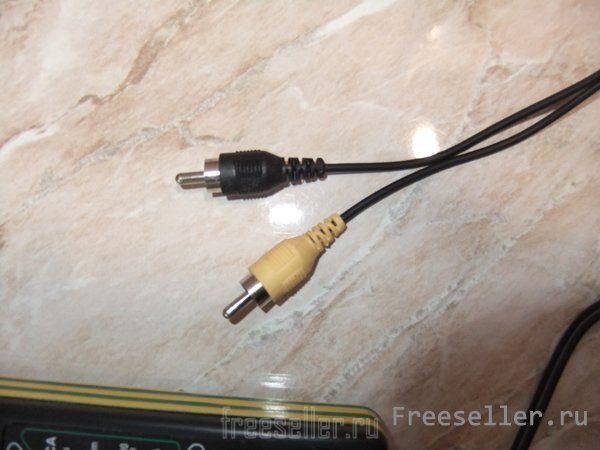

Для того, чтобы можно такими приборами пользоваться - их нужно " довести до ума". Раскажу на примере бытового тестера (мультиметра). Самое слабое звено - контактные гнезда на самом приборе и щупы с проводами. Поэтому решил сделать самодельные. Я гнезда переделал под разъемы типа "тюльпан", которые вставляются на свои места плотно, без люфтов, а значит и качество измерений будет более приемлемым. Далее провода со щупами выкинул сразу. Провода в плохой, ломкой изоляции, а щупы неудобны для " подлезания" к точкам измерения. Соответственно и проводу использовал "тюльпановскую". А вот для щупов использовал:

использованные корпуса гелиевых авторучек. Подпаял к проводам иголки, просверлил в верхней части корпусов отверстия, протянул провода с иголками, ввел иголки в вместо пишущих узлов, посадил на клей. Теперь я могу подключаться к любой точке схемы и через изоляцию, и через лаковые покрытия, и буквально расположенные друг на друге. Советую! Сэкономите и нервы, и время!

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см. рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.
