Собственная котельная в многоквартирном доме. Крышные котельные – эксплуатация, достоинства и требования. Котлы для отопительного сооружения

Традиционные схемы организации отопительной инфраструктуры не являются безальтернативными. Новые технологические подходы к отличаются энергоэффективностью и возможностью обеспечения автономии. По таким принципам, в частности, реализуется крышная котельная. В многоквартирном доме она позволяет оптимизировать тепловые потери, повысив энергосбережение на 25-30%. Конечно, есть и недостатки у данного решения, которые выражаются и в сложностях технического исполнения, и в жестких требованиях нормативных правил.

Концепция автономной крышной котельной

Крышная система отопления организуется в соответствующем техническом помещении, расположенном на самом верхнем или одном из верхних этажей. Нередко для таких целей сооружаются специальные помещения и хозблоки, рассчитанные именно под нужды размещения отопительного оборудования. Из котельной по всему дому распространяются коммуникационные контуры, обогревающие квартиры. Это могут быть те же трубопроводы, как в случае с традиционной ГВС. Другое дело, что длина этих линий будет меньше. Поскольку автономная крышная котельная не имеет привязки к магистральной сети снабжения, ее управление полностью сосредотачивается в самом здании, что облегчает обслуживание. Но это вовсе не исключает необходимости соединения с централизованными источниками подачи топлива или электроэнергии. Характер исполнения этой части будет зависеть от типа оборудования, производительности и других эксплуатационных характеристик.

Разновидности крышных котельных

Есть несколько классификаций крышных котельных, определяемых и принципом работы, и технико-конструкционными особенностями. В первую очередь стоит подчеркнуть популярность газового оборудования, альтернативу которому составляют лишь электрические модели котлов. Использование газа отличается экономией и легкостью техобслуживания. Что касается электрических агрегатов, то они, напротив, характеризуются высокой затратностью, но в то же время избавляют от необходимости подведения газопровода. Есть и нюанс безопасности. Дело в том, что крышная газовая котельная в многоквартирном доме должна тщательно оберегаться системами безопасности, как правило, автоматическими и предполагающими возможность самодиагностики посредством датчиков. Твердотопливные котлы использовать на верхних этажах нерационально по причине технических сложностей с организацией доставки угля и дров. Другой признак разделения предполагает классификацию на интегрированные и блочно-модульные котельные. Эти два вида стоит рассмотреть отдельно.

Встроенные котельные

Главный отличительный признак встроенной или стационарной котельной - это технико-конструкционное соответствие самому зданию. То есть помещение с его составными компонентами является аналогичным строительным конструкциям, формирующим непосредственно дом. Если здание выполнено из панелей или кирпичей, то и помещение для котельной выполняется таким же образом. В некотором смысле это и есть то самое техническое помещение, только ориентированное специально на нужды отопления. Другим признаком может выступать и тот факт, что и сам проект дома, в котором устанавливается автономная крышная котельная, предусматривал такую возможность. Это могло проявляться и в расчете несущей способности стен, и в выборе изолирующих материалов, и в создании контуров для той же газификации. Не говоря о том, что проектировщики осознанно могли отказываться от внедрения трубопровода в стены по тем или иным соображениям и сделали ставку на усиление верхнего этажа.

Блочно-модульные котельные

Это тип облегченных котельных, которые не относятся к капитальным техническим сооружениям. Блочно-модульная конструкция состоит из тонких металлических панелей, которые дополнительно усиливаются профильными элементами, технологическими ребрами и уголками. Изнутри модульная крышная котельная тщательно отделывается паро-, тепло- и гидроизоляционными материалами с наличием противопожарного слоя. Для вывода продуктов перегорания интегрируется дымоход, также имеющий облегченную конструкцию.

К преимуществам блочно-модульных объектов относят легкость сооружения, универсальность в эксплуатации и возможность быстрого демонтажа. Изначально материалы для таких помещений поставляются в виде комплектов, имеющих все необходимое для функционирования системы отопления. Если требуется крышная котельная в многоквартирном доме, проект которого не был рассчитан на строительство на верхнем этаже, модульный вариант будет оптимальным.

Нормативные требования СНиП к проектированию

Независимо от выбора типа конструкции котельной, разработчики ее проекта должны опираться на требования СНиП. Для этого предусмотрен целый раздел правил II-35-76, который распространяется на общие нормы проектирования котельных, а также дополнение П 1-03, посвященное именно крышным сооружениям. Техническое решение должно, в частности, соблюдать следующие правила:

• Стены и инженерные конструкции не должны напрямую сопрягаться со стенами жилых помещений.
• В строительство крышных котельных не должно производиться на перекрытиях жилых помещений.
• В системе управления должна предусматриваться автономная сигнализация.
• Высота дымоходных труб составляет не меньше 50 см относительно высшей точки здания.

Также в обязательном порядке технические помещения, отведенные под котельные, должны изначально иметь вентиляцию. Это уже относится к мерам пожарной безопасности, если речь идет об эксплуатации газового оборудования.

Требования СНиП к мощности оборудования

Эксплуатация тепловых агрегатов в составе жилых домов как таковая предполагает соблюдение жестких ограничений. И особенно это касается объектов, размещаемых на крышах. В частности, крышная котельная в многоквартирном доме не может содержать отопительные станции общей мощностью порядка 3 мВт. Кроме этого, даже если производительность меньше вышеуказанного значения, следует учитывать и другую ограничительную планку, касающуюся общей потребности здания в тепловом обеспечении. Оборудование не должно работать на мощностях, которые на 15% превышают запросы всех потребителей дома в совокупности.

Существуют и ограничения, обуславливаемые конструкцией самого помещения. Внутри технологического блока оборудование должно находиться в точке, обеспечивающей свободный доступ оператору ко всем функциональным частям. При этом строительство крышных котельных не должно затрагивать конструкцию самого дома. То есть проект не должен предполагать изменение структуры кровельного пирога. В крайнем случае допускается укладка дополнительных технологических слоев изолятора.

Требования к газообеспечению

Отдельно существует свод правил (СП), ориентированный на обеспечение правил безопасности при эксплуатации газовых коммуникаций. В рабочем режиме контур подачи газа не должен испытывать нагрузку давления более 5 кПа. Как отмечается в том же СП, крышные котельные должны снабжаться газом только от контура, проведенного по наружной стене и не имеющего дополнительных врезок. То есть газопровод для системы отопления целенаправленно ориентируется только на нужды котельного оборудования.

В некоторых случаях допускается по крыше, ее реализуют только в открытом виде без защиты решетками и другими конструкциями, препятствующими доступу к трубе. Также крышная газовая котельная в многоквартирном доме снабжается полным набором технологической фурнитуры. Это и запорная арматура, и продувочные каналы, и датчики утечек.

Требования к электрификации котельных

Электротехническая инфраструктура применяется не только к котлам, работающим на электроэнергии, но и к газовым агрегатам. В первом случае разработчики должны предусматривать класс энергозащиты второго уровня. Ему должно соответствовать отопительное оборудование, элементы подводки и смежные коммуникации. Независимо от применяемого типа топлива крышная котельная жилого дома должна обеспечиваться молниезащитой и предусматривать наличие заземления. Освещение обеспечивается герметичными светильниками, корпус которых имеет металлическую сетку.

Положительные отзывы о крышной котельной

Большая часть положительных откликов о котельных данного типа основывается на оптимизации. Отсутствие дополнительных коммуникационных каналов, сокращение расходов на строительство отдельных зданий и в итоге упрощение техобслуживания - все это, несомненно, создает только положительное впечатление. К тому же крышная котельная жилого дома дает существенную экономию по энергозатратам уже в процессе эксплуатации. В большинстве случаев именно этот аспект становится решающим фактором в пользу такого выбора.

Негативные отзывы

Организации, которые имеют опыт работы с крышными котельными, отмечают сложность проектирования, обусловленную жесткими ограничениями. В первую очередь это связано с конструкционными и мощностными рамками, в которых должна обустраиваться крышная котельная в многоквартирном доме. Отзывы указывают на тот факт, что традиционные наземные объекты можно сооружать на базе оборудования практически любой мощности. Крышные отопительные пункты, в свою очередь, не позволяют использовать даже традиционные твердотопливные агрегаты.

Другая группа недостатков связана с высокими требованиями к обеспечению защитных мер. Например, крышная котельная в многоквартирном доме должна иметь современную систему автоматического управления и широкий набор устройств, активизирующихся при фиксации аварийных режимов работы.

Заключение

По целому ряду параметров и эксплуатационных особенностей можно сделать вывод, что крышный способ размещения отопительного оборудования является наиболее перспективным. Тем более что недостатки данного решения сегодня разрешаются современными технологиями - это касается и компактных размеров, и внедрения автоматики. Единственное существенное препятствие для организаций, которым становится недоступна крышная газовая котельная в многоквартирном доме, - цена, которая в среднем составляет 2-3 млн руб. Это стоимость модульного блока с типовым котлом. К этому же стоит добавить и оплату услуг проектировщиков, монтажников и наладчиков, в результате чего ценник поднимется еще примерно на 1 млн.

С какими проблемами часто сталкиваются жильцы многоквартирного дома в зимний период? В первую очередь, это некачественное теплоснабжение. Также печалит безысходность при ожидании начала включения отеплительных систем. Газовая котельная для многоквартирного дома поможет поддерживать постоянную температуру в каждой квартире и экономить на оплате услуг.

Жильцы вынуждены мерзнуть от холода до даты начала отопительного сезона. Необходимость ежемесячно выплачивать круглую сумму в счет оплаты отопления добивает самых стойких.

Установка газовой котельной на крыше решит проблемы с отоплением раз и навсегда. Основные препятствия на пути к решению вопроса по установке газовой котельной связаны с получением разрешений в администрации и приобретением подходящего оборудования.

Обычно автономную газовую котельную оборудуют в многоквартирных домах в обособленных помещениях. Для этих целей подходят отдельные комнаты на крыше.

В них размещается все необходимое оборудование для непрерывной работы отопительной системы. Мощности устанавливаемого оборудования должно хватать на прогревание радиаторов и нагрев воды в квартирах всего дома.

Первое появление крышных котельных в России в 90-х годах связано с желанием инвесторов-застройщиков. Они хотели установить в строящихся домах качественное и бесперебойное теплоснабжение. Централизованные системы не могли удовлетворить завышенные требования

Такие мини-котельные оборудуются множеством современных приборов и разнообразными приспособлениями. В автономных системах используются самые современные отопительные технологии. Это позволяет использовать одну котельную даже на несколько домов, что увеличивает выгодность для жильцов в несколько раз.

Есть несколько факторов, которые обуславливают выгоду от установки крышной газовой котельной в многоквартирных домах.

В первую очередь это значительное сокращение расстояния от генератора тепла до радиаторов и труб в квартирах. За счет этого уменьшаются теплопотери при циркуляции воды в системе. Приблизительные расчеты показывают, что владельцы платят за отопление сумму на 30 % выше реальной стоимости из-за потерь тепла.

Жильцы, установившие единожды газовую котельную в подвале или на крыше многоэтажного дома, отмечают реальное снижение расходов на оплату коммунальных услуг. Также они гораздо реже сталкиваются с необходимостью частого обслуживания систем: их ремонтом, монтажом и реконструкцией. Современные коммуникации отличаются высоким качеством и долговечностью.

В связи с укорачиванием пути, который должна пройти вода от центрального энергоносителя, повышается скорость нагрева системы. Также в среднем увеличивается температура батарей и горячей воды. Хотя это в большей степени регулируется настройкой газового котла.

Крышные котельные пользуются огромной популярность в связи с тем, что практические всегда возле многоквартирных домов отсутствует место под строительство наземной конструкции. Расположение котельных внизу дома создает дополнительную гидравлическую нагрузку

Если сравнивать центральную систему отопления с автономной, то второй вариант выигрывает по многим показателям. Это и экономичность, и скорость нагрева воды в системе.

Помимо того центральное отопление включают только по достижению определенных температур. Однако холодная погода может держаться уже долгое время пока не достигнет необходимого минимума. А жильцы вынуждены терпеть холод и мучиться.

С автономной системой появляется возможность поддерживать нужный уровень тепла круглый год и не зависеть от коммунальных служб. На радиаторах и контурах обычно устанавливают терморегуляторы, позволяющие изменять температуру в зависимости от потребностей пользователей. Иногда установка комфортной температуры позволяет дополнительно сэкономить.

Недостатки современных отопительных систем

Как и в любой системе отопления, в автономной имеются свои недостатки. Хотя их гораздо меньше в сравнении с централизованной. В связи с тем, что газовые автономные котельные мало распространены, достать надежное оборудование и все прилегающие к нему узлы достаточно проблематично.

Поэтому элементы котельной обойдутся заказчикам в круглую сумму. Несмотря на высокий уровень комфорта, который обеспечивают рассматриваемые системы, не все застройщики готовы платить за это большие деньги.

В случае наступления аварийной ситуации из строя полностью выходит вся система теплоснабжения. Над головами людей находится до пяти кубических метров кипятка. В случае взрыва труб вода пойдет вниз. Поэтому предъявляется так много требований к газовому оборудованию

К тому же газовые котельные нужно размещать в обособленных помещениях или зданиях. Для этого нужно выделить площадь около дома, привести к требуемым техническим условиям кровлю, либо установить блочную конструкцию на крыше. Все эти решения требуют вливания дополнительных ресурсов либо от застройщика, либо из общего фонда, создаваемого жильцами.

Системы газового отопления выделяют в окружающую среду загрязняющие ее продукты распада. Поэтому при устройстве котельных нужно предусмотреть установку систем фильтрации. Очистительные устройства должны выполнять свои функции в достаточной мере, чтобы были соблюдены нормы СНиП. Это дополнительно повышает стоимость закупки оборудования.

При строительстве нового дома у застройщика есть выбор: делать автономную систему отопления или подключаться к центральной магистрали. Чтобы врезаться в магистраль необходимо получить ряд разрешений. Часто разрешение проблемы требует круглой суммы денег. Кроме того, потребуется прождать не один месяц, пока бумаги пройдут проверки во всех инстанциях.

Высокая стоимость работ по присоединению к действующим сетям, сложности при согласовании этой процедуры, а также наличие множества помех, препятствующих быстрому и оперативному проведению тепловых сетей, снижают привлекательность автономных систем для застройщика.

Часто установка газовых котлов на верхней ограждающей конструкции влечет к необходимости усиления перекрытия. Общая нагрузка, создаваемая отопительной системой может достигать 15 тонн. Избежать таких значений можно путем установки проточного оборудования вместо емкостного

Установка автономного отопления также связана с рядом бюрократических процедур. И первоначальное проведение систем, и реконструкция с перепланировкой имеют свои характерные особенности. Главным образом это связано с тем, что вы собираетесь использовать газ в качестве отопительного ресурса. Все работы с газом строго регламентированы законом.

Современные инженерные разработки эффективно борются с рядом недостатков. При необходимости обогрева всего одного дома отличным вариантом окажется размещение блоковой котельной в чердачном помещении дома. Чердак становится отапливаемым, а жильцы последнего этажа не испытывают дискомфорта.

Подобные конструкции детально разрабатываются инженерами, имеют облегченный вес и устанавливаются на несущие стены. Для таких вариантов необходима плоский вариант крыши. Данную тонкость обычно учитывают на этапе проектирования. Проектировщики проводят расчеты и заранее определяют место для котельной на крыше дома.

Законодательно устанавливается ограничение по мощности оборудования на крышах домов в 3 МВт. Некоторые регионы имеют ограничение в 5 МВт. Если такой мощности не хватает для полноценного обогрева всего дома, то необходимо запрашивать дополнительные разрешения

Однако несмотря на все недостатки, в конечном счете, жильцы дома значительно улучшат условия жизнь и избавятся от дискомфорта. Помимо всех очевидных плюсов, автономные системы обладают повышенным уровнем безопасности.

Новые системы оснащены сигнализаторами угроз и аварий. Разнообразные отслеживают множество показателей. В случае поломки активируются резервный котел и дополнительные насосы.

Классификация и особенности крышных котельных

Если говорить об отоплении одного конкретного дома, то одним из лучших вариантов расположения котельной с децентрализованной системой является плоская крыша. В тексте СНиП подробно описываются все разрешенные виды котельных. В технических документах особое внимание уделяется требованиям к отопительному оборудованию, предназначенному для установки на перекрытие.

Эксплуатация и монтаж отопительных систем оговаривается отдельно для двух видов конструкций: встроенной и блочно-модульной. Отдельные требования, технические условия и ограничения предъявляются к каждому варианту. Также эти два вида котельных имеют свои особенности: преимущества и недостатки.

По правилам недопустимо устанавливать отопительное оборудование прямо над жилыми помещениями. Это значит, что в многоквартирном доме должен предусматриваться технический этаж

Говоря о достоинствах установки автономной бойлерной на крыше, следует выделить следующее:

• Отпадает необходимость приобретения участка под котельную рядом с домом;
• Отсутствуют сложности, связанные с расчетом конструкции и проведением дымоотводов;
• Значительно облегчается задача ;
• Крышные котельные не имеют ограничений по виду топлива, а использование газа - один из самых выгодных вариантов.

Совокупность достоинств установки рассматриваемой конструкции на крышах обуславливает высокую частоту применения данного решения при планировании автономного отопления.

Монтаж котельной на крыше целесообразен только в том случае, когда учитываются все требования и ограничения, описанные в СНиП и ППБ. Рассмотрим далее каждый из доступных видов крышной автономной бойлерной.

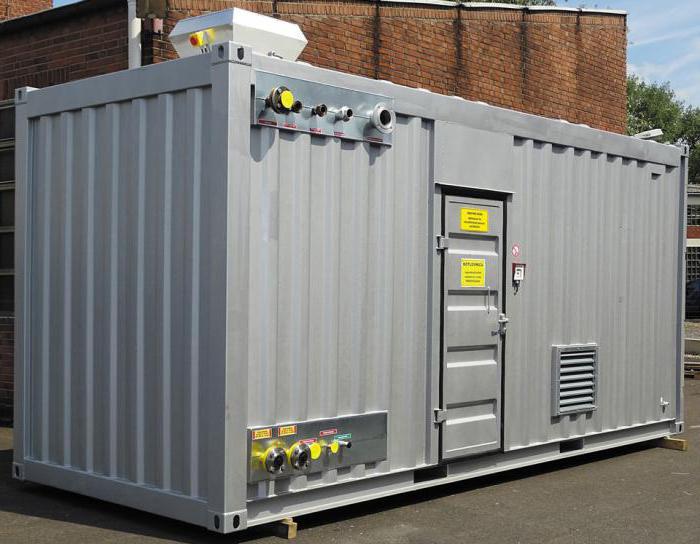

Блочно-модульные котельные

Блочные или модульные котельные имеют компактный размер и занимают небольшую площадь. На площадку на крыше дома привозят специальные блоки, которые затем соединяют в готовую и работоспособную конструкцию. Каждый элемент структуры комплектуется на заводе и оснащается всем необходимым оборудованием, которое соединяется в общую систему.

После сборки тепловая станция готова к работе. Все необходимое оборудование предусматривается производителем и монтируется в модуль. Также предусматривается наличие отдельных комнат для обслуживающего персонала.

Современные крышные котельные функционируют круглый год в автоматическом режиме и не требуют постоянного контроля и присутствия персонала. Поэтому подача тепла осуществляется без перерывов

Все оборудование подбирается под требуемые технические параметры и соответствует нормам. Блоки обычно оснащают качественным утеплителем и надежной вентиляционной системой.

Они могут также иметь привлекательный внешний вид и необычный дизайн. При установке основная задача специалистов заключается в правильном подсоединении всех узлов и в проверке работоспособности всех элементов.

Проектировщики и инженеры заранее предусматривают будущую установку котельной для газового оборудования на крышах многоэтажных домов. Они максимально снижают вес и габариты каркаса постройки. Обычно профессионалы собирают котельную за несколько рабочих дней.

Установка блочно-модульной крышной котельной состоит из нескольких этапов. В первую очередь необходимо провести экспертизу, которая определит несущую способность здания и необходимые процедуры для ее увеличения. Если окажется, что необходимо провести усиление конструкции, то сперва проводятся данные процедуры.

Затем устанавливают платформу, которая будет опираться на несущие стены здания. Это необходимо для устойчивости блока. Следующий шаг - это создание огнеустойчивого покрытия под газовой котельной.

Обычно для решения этой задачи заливают слой бетона. Также следует обеспечить безопасность путем установления перил по периметру крыши. Иногда необходимы процедуры по повышению звукоизоляции.

Блочные газовые котельные имеют полную заводскую комплектацию. Фирмы-изготовители дают гарантию качества. На крышу блоки отправляются практически готовыми к запуску и собираются в кроткие сроки

Блочные бойлерные подходят для установки в здания, где изначально было централизованное отопление. Однако для их обустройства необходимо приобретать оборудование с допустимыми техническими условиями и иметь проект.

Встроенная котельная на крыше дома

Планировка таких котельных заранее вписывается в проектные документы. Еще на этапе проектирования досконально описывается каждый элемент встроенной крышной котельной. Инженеры просчитывают множество различных показателей и, исходя из расчетов, проектируют безопасную и эффективно работающую отопительную систему.

К таким показателям относят значение нагрузки на стены, уровень пожарной безопасности, необходимая мощность котла и другие. Провести данные расчеты на этапе проектирования гораздо легче и дешевле, чем переделывать централизованную систему в автономную.

Одновременно с возведением здания проводят ряд мероприятий. К ним относят:

• обеспечение звукоизоляции и подавления шумов, издаваемых отопительным оборудованием;
• защита котельной от вибраций;
• обеспечение защиты от воспламенения, взрывов и утечек газа.

Проведение этих процедур на этапе строительства повышает их эффективность. Большинство домов строились под централизованную систему отопления, и только в последние 5-10 лет в проектах предусматриваются встроенные котельные.

Стационарные газовые котельные строятся из материалов, аналогичных тем, из которых выстраивают здание. В этих целях применяют сборные конструкции типа «сэндвич» или разнообразные железобетонные заготовки

Проектированием встроенных котельных занимаются опытные инженеры. Это связано с необходимостью соблюдать нормы безопасности и законодательные предписания.

К достоинствам таких котельных относят отсутствие необходимости тратить денежные средства и время на капитальное строительство. Также заказчик приобретает готовую, проверенную и налаженную конструкцию, которая будет обогревать жильцов дома долгие годы.

Благодаря современным разработкам есть возможность практически полной автоматизации управления. Это позволяет иметь минимальное количество обслуживающего персонала. Экологичность работы встроенных газовых котельных обеспечивается современными системами фильтрации.

Интегрированные или встроенные котельные обычно устанавливают в течение нескольких дней, что очень выгодно для застройщика.

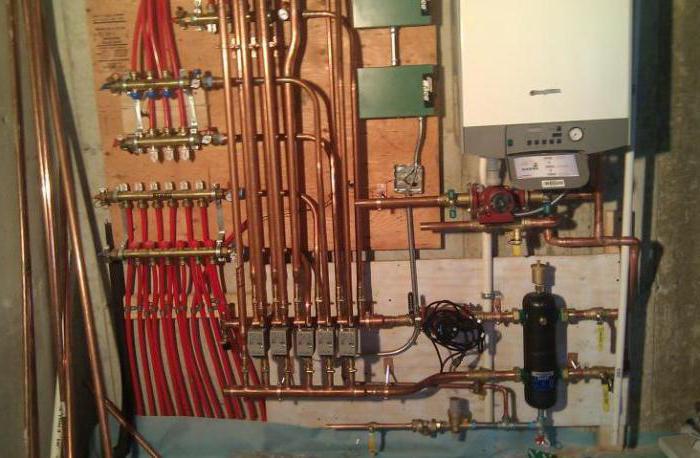

Устройство автономной котельной

Не всегда жильцы покупают готовую блочную котельную. В некоторых случаях требуется помощь специалистов по сборке индивидуальной системы.

Обустройство газовой котельной играет важнейшую роль в ее эффективном функционировании. Необходимо обязательно выделить отдельную площадку на крыше. Вокруг площадки не должно находить легковоспламеняющихся материалов.

Отечественные котлы пользуются меньшей популярность в связи с тем, что они предлагают пользователям низкий уровень автономности и автоматизации. Эксперты советуют приобретать оборудование европейских производителей

В целях безопасности в котельных не располагают более двух котлов: основного и резервного. Котлы обычно устанавливают в центре помещения. Это облегчает подход к оборудованию для систематического обслуживания и ремонта.

Стены, а вместе с ними и входные двери, обшиваются негорючими материалами, например, стальными листами. Полы заливают бетонной стяжкой, затем поверх нее кладут негорючее не скользящее покрытие.

Принцип работы автономной газовой котельной заключается в переработке природного газа. Благодаря автоматическим установкам обеспечивается бесперебойная подача топлива. Защитная система бойлерной перекрывает подачу газа, если датчики зафиксируют утечку или поломку.

Ключевые узлы бойлерной

Работа автономной котельной обеспечивается благодаря наличию следующих элементов:

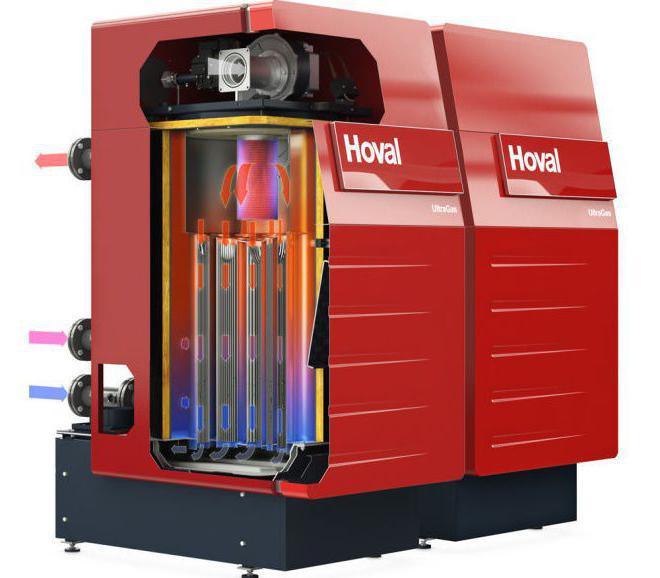

• Газовые котлы, обеспечивающие нагревание;
• Центральная газовая магистраль, подающая газ в систему;
• Вентиляционная система и дымоход, выводящий продукты сгорания газа;
• Система подачи холодной воды и электричества;
• Система безопасности с рядом приборов и датчиков, измеряющих различные показатели;
• Встроенная автоматика.

Для отопления многоквартирного дома не хватит мощности настенного агрегата, поэтому в данной ситуации используют напольные газовые котлы. Одноконтурные котлы обеспечивают только нагрев теплоносителя для поставки его в радиаторы. При выборе подходящего оборудования стоит ориентироваться на мощность котла. Также обратите внимание на наличие лицензий и регистраций. Котел должен соответствовать особенностям эксплуатации в вашем регионе

Котел может быть с закрытой и открытой камерой сгорания. Для открытого типа необходимо проводить дымовой канал. А котлы закрытого типа оборудуются .

Благодаря современным технологиям появилась возможность практически полного дистанционного управления системой отопления при поддержании высокого уровня безопасности.

К преимуществам дистанционного управления относят:

• Возможность настройки индивидуального температурного режима для каждой квартиры;
• Наличие системы оповещения о значениях основных показателей работы оборудования;
• Инновационная система погодозависимого управления.

Современные умные котлы имеют датчики, устанавливаемые на улице, которые измеряют температуру за пределами дома. Если температура воздуха понижается, то котел в автоматическом режиме начинает повышать температуру воды в системе и наоборот.

Что необходимо учесть?

Перед обустройством автономной котельной необходимо учесть ряд факторов. Если приобретается одноконтурный газовый котел, то для подачи горячей воды потребуется установить накопительную разновидность водонагревателя – бойлер.

Для разветвленной системы многоквартирного дома обязательно потребуется распределительный коллектор. Благодаря этому устройству будет поддерживаться постоянное давление и температура в во всех контурах. Вместе с коллектором устанавливают и гидрострелки.

Когда вода в системе нагревается, происходит ее расширение. Для того чтобы поддерживать постоянное давление и компенсировать расширительные процессы устанавливается .

Нормативы предполагают различную минимальную высоту трубы дымохода над самой высокой точкой крыши. При расчете этого показателя учитывают мощность котла и расположенные на крыше конструкции

Важно продумать планировку дымохода для выведения продуктов распада газа. Для обеспечения безопасности устанавливается , а также механический или автоматический воздухоотводчик. Перед отопительной системой необходимо вмонтировать подпиточный кран.

Если в систему встроить автоматику, то необходимость в человеческом обслуживании системы сведется к плановым проверкам работоспособности системы.

Установка автономной газовой котельной имеет ряд нюансов и сложностей. Однако такой вариант системы отопления для многоквартирного дома имеет ряд сравнительных преимуществ в сравнении с централизованной системой.

Основные проблемы, с которыми придется столкнуться застройщикам и будущим жильцам, связаны с получением разрешений в администрации и газовом хозяйстве на обустройство газовой котельной.

Это занимает время и требует определенных ресурсов. Жильцы домов с централизованным отоплением столкнутся с еще большими проблемами. В первую очередь, им придется получить соглашение на отключение старых систем и получить технические условия на установку новых. Далеко не всегда коммунальные службы идут навстречу по таким вопросам.

Выводы и полезное видео по теме

Обзор крышной котельной ТДК «Новый город»:

Установка газовой котельной в Светлом привела к большой экономии средств:

Приобретение блочных котельных - один из выгодных вариантов для застройщиков. Их доставка и монтаж занимает короткий временной промежуток, а цены на оборудование приемлемые. Это позволяет не уделять данному вопросу много времени.

Жильцы, решившие установить автономное отопление, защищают себя в будущем от недостатков централизованных систем, гарантируют себе непрерывное отопление и подачу горячей воды круглый год.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о вашем опыте в устройстве и/или эксплуатации автономной газовой котельной многоэтажки. Не исключено, что ваши советы будут крайне полезны посетителям сайта.

Блоги экспертов

Собственная котельная: благо или зло

Сегодня некоторые девелоперы помимо жилого дома и прочей необходимой инфраструктуры возводят и собственные котельные. Наш портал решил выяснить, в каком случае требуется прибегать к строительству собственных котельных на территории ЖК, а также насколько они безопасны и выгодны. Мы задали специалистам рынка следующие вопросы:

По каким причинам застройщик решает возводить собственную котельную в ЖК?

Какая доля строящихся ЖК на рынке Санкт-Петербурга и Ленинградской области имеет свои котельные?

Собственная котельная - благо или все-таки риск?

В чем их недостатки по сравнению с городскими котельными?

Кто занимается обслуживанием собственной котельной?

Заместитель директора АН «Бекар» Леонид Сандалов:

Острой необходимости в установке собственной котельной, разумеется, нет, но ее наличие является порой дополнительным преимуществом для потенциальных покупателей. Как правило, котельные бывают установлены в домах комфорт-класса и выше, поскольку у застройщиков, работающих в более дорогом сегменте, есть средства на подобный дополнительный сервис.

Стоимость установки котельной и ее дальнейшее обслуживание как и раз и является недостатком, частично влияющим на решение об установке. С другой стороны, за последнее время технологии усовершенствовались, и сегодня уже работа на котельной автоматизирована, а значит, не нужно тратить деньги на зарплату рабочим. Вторым недостатком собственной котельной является необходимость обеспечения газом, что бывает возможно далеко не во всех случаях. С точки зрения безопасности за единой котельной уследить гораздо проще, чем за множеством небольших котельных, поэтому риск утечки газа остается вполне реальным. У каждого специалиста своя точка зрения по этому поводу, и количество недостатков и преимуществ собственной котельной может быть равным.

Арсений Васильев, генеральный директор компании «Унисто-Петросталь»:

В настоящее время можно выделить две основные причины строительства автономных газовых котельных в новых жилых комплексах. Во-первых, строители активно начали осваивать территории на границе с Ленинградской областью и областные земли, которые еще не обеспечены инженерной инфраструктурой. Порой прокладка километров тепловых сетей от котельной к новому дому значительно увеличивает затраты застройщика, а соответственно, делает цену квадратного метра жилья дороже. Сегодня строители стремятся к оптимизации себестоимости строительства, принимая во внимание ориентацию спроса потенциальных покупателей на доступное жилье. Во-вторых, не секрет, что подключение дома к инженерии - это долгий и затратный процесс, поэтому строители стараются снизить зависимость строительства от сторонних организаций, на которые сложно повлиять. Кроме того, высвобождение дворового пространства от теплотрасс способствует более рациональному использованию территории застройки, обустройству зон отдыха, строительству дополнительных инфраструктурных объектов и т. д.

Сегодня пока доля строящихся объектов, где теплоснабжение предусмотрено от индивидуальных котельных, невелика. Оценить эту долю можно примерно в 10–15%. Наиболее популярна индивидуальная система отопления на рынке загородного строительства - к подавляющему большинству коттеджных поселков подведен магистральный газ, с помощью которого происходит отопление и пищеприготовление в доме.

Наиболее очевидное преимущество отопления от газовой котельной по сравнению с отоплением от городских сетей - это экономичность: в связи с тем, что источник теплоснабжения находится недалеко, сокращаются теплопотери, время подачи тепла в жилые дома, а соответственно, снижаются затраты на содержание, сервисное обслуживание и ремонт теплосетей. По статистике, автономные котельные снижают ресурсозатраты на 45% по сравнению с централизованными открытыми системами. Кроме того, при наличии автономного источника теплоснабжения жильцы не зависят от общегородского отопительного сезона и могут самостоятельно оперативно определять температурный режим в своих квартирах за счет регулировки подаваемого тепла в дом. Минусами автономной газовой котельной являются высокая стоимость оборудования - пока данный источник теплоснабжения все-таки является редкостью на рынке жилищного строительства, поэтому производство деталей и комплектующих обходится недешево. Также стоит указать на определенную нагрузку экологической системы, что заставляет дополнительно предусматривать систему отвода отработанных газов. Некоторым неудобством может служить необходимость в дополнительной площади, которая отводится под размещение автономной котельной, но вторая и третья проблема снимаются современными возможностями - например, установкой крышной или блочной котельной.

Согласно Жилищному кодексу РФ жильцы несут бремя расходов на содержание общего имущества, в том числе внутридомовых инженерных систем. Если автономная котельная является общедолевой собственностью жильцов, то осуществлять ремонт и обслуживание котельного оборудования они должны самостоятельно за свой счет, одновременно используя все преимущества от владения этой собственностью. На практике это достигается включением в стоимость ежемесячных оплат определенного процента на непредвиденный ремонт или монтаж новой котельной. Но заметим, что плановая замена оборудования требуется через 25 лет.

Константин Анисимов, руководитель проекта “O2 Development”:

Плюсы собственной котельной - в автономности, то есть независимости от городских сетей, которые гораздо чаще нуждаются в реконструкции или ремонте в силу своего «возраста» и протяженности. Также в собственной котельной можно регулировать температуру теплоносителя для комфортного проживания, исходя из наружной температуры воздуха.

Из минусов - построить и подключить собственную котельную сложнее, чем присоединиться к городским сетям. Обычно этот путь выбирают, когда альтернативы нет.

Все собственные котельные проектируются в соответствии с санитарными нормами и согласовываются с надзорными органами. Отдельно стоящие собственные котельные наиболее безопасны - они должны располагаться на достаточном нормативном расстоянии от жилых домов. Потенциальный источник риска встроенных (крышных) котельных - в возможном повреждении трубы с газом, которая зачастую прокладывается по стене дома. Причиной может стать брак, ошибка монтажа или внешние факторы, однако на практике такие случаи маловероятны.

Что касается стоимости, собственные котельные ведут к удорожанию тарифов в первые годы эксплуатации за счет окупаемости, но впоследствии цена может стать ниже. Поэтому, если вы собираетесь прожить в доме более 5 лет, собственная котельная выгодна для вас, а учитывая минимальное количество неудобств с перебоями в отоплении и подаче горячей воды, - несомненное благо.

Николай Гражданкин, начальник отдела продаж ИСК «Отделстрой»

Модульные котельные, обеспечивающие дома горячей водой и отоплением, строятся в тех случаях, когда вести сети до городских теплоцентралей в силу их удаленности экономически невыгодно.

В многоэтажных домах чаще устанавливают полноценные отдельно стоящие котельные, мощность которых позволяет обеспечить теплом как один, так и несколько жилых домов. В зависимости от расположения они могут быть наземными или крышными.

Такие котельные снижают теплопотери, а также позволяют УК самостоятельно регулировать уровень тепла, потребляемого домом (не дожидаясь начала/конца отопительного сезона). Уровень аварий на них меньше, и протяженность труб минимальная (от котельной прямо к дому), поэтому срок эксплуатации намного дольше. Каждая котельная оборудована резервными котлами, что также повышает ее надежность.

Эксперты компании «Главстрой-СПб»:

Основные причины для строительства собственной котельной - дефицит мощностей и неэффективность системы централизованного отопления. Неэффективность системы централизованного отопления связана с изношенностью сетей, большими энергозатратами, частыми ремонтами (аварии на теплотрассах), зависимостью от отопительного сезона (котельные и ТЭЦ могут работать только от начала отопительного сезона и до его завершения).

Кроме того, качество отопления снижается из-за недостаточно высокой температуры воды в трубах центрального отопления. Такое нередко бывает в квартирах, которые расположены на верхних этажах современных многоэтажных домов.

Самостоятельное управление отоплением многоквартирного дома способствует экономичному расходу энергетических ресурсов. Цена за горячую воду и тепло будет более низкой по сравнению с домами, имеющими централизованную систему отопления. Но ремонт и обслуживание автономной котельной ляжет на плечи жильцов.

Размер платы за отопление рассчитывается исходя из показаний приборов учета и соответствующих тарифов на топливо, используемое для производства тепловой энергии.

Не стоит забывать, что котельную должны обслуживать профессионалы, которые знают все технологию работы.

Наличие собственной котельной - это снижение стоимости коммунальных услуг и независимость от внешних отключений отопления, а также возможность регулировки температуры воздуха в каждой квартире. Жильцы не зависят от сроков отопительного сезона. Погода стала прохладной - начинаем топить, на улице солнечно и жарко - прекращаем отопление помещений.

Основные преимущества:

Уменьшение потерь тепла при его транспортировке;

Отсутствие затрат на транспортировку тепла;

Точный и прозрачный учет полученной тепловой энергии;

Возможность включать отопление при первой же необходимости;

Возможность регулировки теплового потребления.

Источники автономного теплоснабжения являются экологически безопасным вариантом производства горячей воды и тепла. Автономная котельная «выбрасывает» в атмосферу те же вещества, что и ТЭЦ, но в существенно меньших объемах.

Якушин Евгений Викторович, генеральный директор «УК Система»

Застройщик может решить ввести собственную котельную из соображений экономической целесообразности. Это хорошо иллюстрирует пример, когда мы имеем не жилой комплекс, а отдельно стоящий дом с крышными котельными, которых довольно много в Ленинградской области. Такие дома, как правило, возводились на каких-либо полях или пустырях: инфраструктуры там нет, но, вероятно, может быть газовая труба, поскольку Ленинградская область газифицирована хорошо. Очевидно, что центральное отопление далеко, а газовая труба - рядом, и этим застройщик может активно пользоваться себе и жильцам во благо.

ак часто бывает, однозначно сказать, хорошо это или нет, невозможно. В любом случае, жилец вряд ли будет платить больше, чем при пользовании центральным отоплением. Может платить чуть меньше установленных тарифов, потому что не нужно оплачивать теплопотери, за которые неизбежно платят пользователи городских котельных.

Но неоднозначность ситуации заключается в другом: собственник котельной зачастую завышает стоимость, делая ее выше фактической. Если тариф для пользователей собственной котельной установлен такой же, как центральной, но при этом теплопотерь меньше, то разница - это прибыль собственника, которой он либо может «поделится» с жильцами, снизив тарифную ставку, либо оставить себе. И второй вариант встречается чаще: собственник не упустит возможности заработать.

Главный недостаток, на мой взгляд, заключается в том, что городская котельная «играет» по понятным правилам, а своя работает по частным законам и принципам, которые устанавливает собственник. И в этом случае все будет зависеть от того, в чьей собственности находится котельная. А здесь спектр очень велик: от физических до юридических лиц.

Обычно обслуживанием занимаются те организации, которые монтируют котельную. Но существует три схемы управления: управление самим собственником, ТСЖ или УК.

По информации портала..

Панельный радиатор

Разговоры о том, что энергетические ресурсы дорожают, ведутся постоянно. Поэтому необходимо экстренно рассмотреть вопросы, касающиеся экономии энергоносителей. Это относится и к отопительным системам, использование которых влечет за собой существенные энергозатраты. Если говорить о системе отопления любого многоквартирного дома, то экономия средств и энергоносителей здесь во многом будет зависеть от способа подачи тепловой энергии в квартиры. Таких способов два - централизованно и в виде автономного отопления многоквартирного дома.

Плюсы и минусы

Достоинства

Давайте подробнее рассмотрим второй вариант и определим его положительные и отрицательные стороны. Для начала разберемся с тем, что собой представляет автономный тепловой пункт. Это отдельное помещение, где размещено котельное оборудование, мощности которого хватает для обеспечения теплом и горячей водой всего многоквартирного дома. Это своего рода мини-котельная с полным набором необходимых приборов, приспособлений и систем. Современные технологии обеспечения теплом жилых домов стали использоваться именно в автономных системах. Последние работали на один или несколько домов, что было выгодно вдвойне. Почему?

• Во-первых, значительно сократилось расстояние от теплового генератора до приборов отопления в каждой квартире. А значит, уменьшились теплопотери за счет транспортировки теплоносителя.
• Во-вторых, сократилось время подачи тепла потребителю, что опять-таки связано с уменьшением расстояния.
• В-третьих, в меньшую сторону изменились расходы на обслуживание тепловых сетей, их ремонт и монтаж.
• В-четвертых, снизились экономические показатели, вытекающие из предыдущих выгод. А значит, до минимума изменилась себестоимость подаваемого теплоносителя.

Получается, что автономная система отопления для многоквартирных домов выигрывает у центральной по многим показателям. К тому же она экономична, что на руку потребителям. Именно близость агрегата, который нагревает теплоноситель, делает экономически оправданным создание отопительной системы такого типа. Есть во всем этом еще один большой плюс, связанный с началом и прекращением отопительного сезона.

Представьте себе, что этот сезон в вашем регионе еще не начался, а погода явно не летняя. Завывают метели, и температура ниже нуля. Чтобы запустить центральные сети, нужно получить приказ сверху, а автономную систему можно включить без промедления. К тому же по всем другим показателям она ничем не отличается, если тепло будет подаваться централизованно. То есть, установив внутри квартиры на радиаторах или контурах специальные терморегуляторы, можно менять температурный режим самостоятельно, экономя тем самым деньги из семейного бюджета.

Схема автономной системы

Есть еще одно достоинство системы. Когда ведется строительство дома, застройщик обязан получить большое количество разрешительных документов, которые позволят ему врезаться в центральную магистраль. На бюрократические проволочки подчас уходит не один месяц. Да и установка прибора учета вызовет немало споров между застройщиками и принимающей стороной, то есть эксплуатационной компанией. Так что для строителей вариант с автономной системой отопления, даже для самого большого дома, идеален.

И последнее достоинство - котельная для микрорайона занимает место, где будут возводиться не только здания и резервуары для воды, но и электрическая подстанция, подъездные пути, склады, служебные помещения, административные здания и прочее. То есть под нее придется выделить достаточно внушительную площадку. А если необходимость в котельной отпадает, администрация района может использовать эту площадь под собственные нужды. К примеру, возвести еще один жилой дом, школу, поликлинику и прочее.

Недостатки

Газовые котлы

Минусы существуют в любой системе, но их, как правило, меньше:

• Автономная котельная должна размещаться в отдельно стоящем здании, поэтому под нее необходимо выделить площадку около дома. Иногда такое здание имеет вид пристройки.
• Мини-котельные в определенной степени загрязняют окружающую среду. Поэтому без современных очистительных устройств здесь не обойтись. А нахождение внутри микрорайонов обязывает создавать условия для экологичных показателей эксплуатации. Они существуют и оговорены нормами и правилами СНиП. Отсюда и рост стоимости самого оборудования.
• Автономная система отопления еще не так популярна, как централизованная, поэтому выпуск оборудования и сопутствующих узлов пока не поставлен на поток. Отсюда и высокая себестоимость таких систем. А значит, не всем застройщикам они по карману.

Регулятор отопления

Однако специалисты утверждают, что инженерные разработки сегодня позволяют устранить некоторые недостатки. К примеру, если автономная котельная используется для обогрева лишь одного многоквартирного дома, ее оборудование можно разместить в чердачном помещении - габариты устройств позволяют это сделать. К тому же чердак сразу становится отапливаемым, что, несомненно, является плюсом. Кроме того, освобождается площадь на территории между домами. Единственное требование для подобных вариантов - это наличие плоской кровли, что не является проблемой. Если запланировать установку именно такой отопительной системы, то можно внести в проект плоскую крышу. Специалисты уже провели предварительные расчеты, которые показали, что даже если стоимость оборудования и расходы на монтаж будут высокими, все это окупится за несколько сезонов.

Разновидности децентрализованного теплоснабжения

Конечно, строить отдельно стоящую котельную, даже маленькую, достаточно дорого. Да и чердачный вариант тоже недешев. Однако есть альтернатива.

Модульные котельные

Блочно-модульная котельная

Один из очень интересных проектов - это модульные, или блочные, котельные. Ничего строить не надо, и для котельной выделяется только небольших размеров площадка. Сюда привозятся блоки, которые легко и быстро соединяются в готовую конструкцию. Все они комплектуются в заводских условиях, оборудование внутри них точно подобрано по техническим показателям, они утеплены и имеют презентабельный внешний вид. Самое важное - это правильно скомпоновать и подсоединить оборудование. Пару дней, и котельная готова. Но сборкой ее должны заниматься только специалисты. Если кто-то помнит, такие модульные котельные использовались для обогрева бытовок и бараков, то есть временных сооружений. После того как над ними поработали инженеры и конструкторы, такие автономные установки стали применять и для организации отопления в многоквартирных домах. Однако этот вариант не единственный.

Настенные котлы

Самым эффективным и экономичным сегодня является поквартирное отопление, где в качестве обогревательного прибора используются настенные котлы. Они работают или от газа, или от электричества. Почему именно настенные?

Настенный котел

• Во-первых, они имеют небольшие размеры, так что их можно устанавливать даже в кухнях. При этом их внешний вид абсолютно не портит дизайна интерьера.
• Во-вторых, настенные котлы отопления - это настоящие мини-котельные. В их конструкции есть циркуляционный насос, расширительный бак, а также приборы контроля и безопасности.
• В-третьих, такие нагревательные установки могут иметь мощность до 35 киловатт, что позволяет обогревать с их помощью помещения до 100 квадратных метров.
• В-четвертых, современные производители предлагают как одноконтурные, так и двухконтурные котлы для автономного отопления. Так что вы будете обеспечены еще и горячей водой.

А теперь важный вопрос - как правильно выбрать такой котел? Главное - грамотно подобрать агрегат по конструктивным особенностям. В нем должны быть все без исключения приборы, о которых мы упомянули - насос, бак и прочее. Кроме того, обязательно наличие дымохода, который будет обеспечивать не только вывод продуктов сгорания топлива в случае газовых котлов, но и приток чистого воздуха извне. А значит, настенный газовый котел должен быть с закрытой камерой сгорания. И последнее - полная автоматика, которая не только упростит эксплуатацию котла, но и позволит сэкономить на топливе.

Внимание! Современные настенные котлы отопления могут быть использованы и для подключения к ним системы «теплый пол». Для этого у них достаточно и давления, и мощности, и температуры теплоносителя.

Конечно, с газовыми котлами проблем при подключении больше. А вот электрические аналоги в этом плане проще. Здесь необходимо только провести ветку от распределительного щитка с установкой автомата и подключиться к системе водопровода.

Что может вызвать сложности?

Современная кухня

Может показаться, что все очень просто и выгодно. Тогда почему же квартиросъемщики не переходят на эту систему обогрева? А им никто не дает разрешения. Представьте, что жильцы одного дома одномоментно подадут документы на переоборудование тепловых сетей, а точнее, на отказ от услуг организаций, поставляющих тепло в дома. Это, во-первых, катастрофа для подобной организации и лишение ее прибыли. А, во-вторых, сокращение рабочих мест, хотя этот вопрос является спорным. Кому-то же нужно обслуживать автономные мини-котельные. Так что по многим показателям для управляющих компаний любой из этих вариантов не выгоден. Хотя в масштабе страны, наоборот. Но решать этот вопрос не нам с вами.

Заключение по теме

Что бы ни происходило в технической и финансовой сфере, кто бы ни запрещал внедрение новшеств, влекущих за собой экономию, все равно автономное отопление постепенно прокладывает себе дорогу в жизнь. В новостройках разных городов появляются мини-котельные, которые сейчас внедряются как экспериментальные. Но пройдет пару лет, и все встанет на свои места. Никто не захочет и не будет платить больше, так что новые технологии постепенно внедрятся в жизнь.

Возможно ли отопление без землеотвода, теплотрассы, отдельно стоящего здания, постоянной регулировки температуры и потерь теплоэнергии? Конечно, возможно! Все проблемы решаются при установке автономной мини-котельной на крыше дома. Она может обеспечить теплом многоквартирный дом, при этом уменьшив затраты на отопление и увеличив теплоотдачу от батарей. Но есть ли подводные камни у таких установок? Сложное ли проектирование крышных котельных?

Особенности установки и использования

В современном возведении многоквартирных домов все чаще отказываются от проведения централизованного отопления. Выбор застройщиков падает на крышные котельные установки по нескольким причинам:

• Не требуется возведение отдельного здания , котельная может располагаться на крыше или в подвале дома.
• Теплопотери снижаются за счет того, что теплоноситель поступает сразу в трубы , а при движении по теплотрассе потери могут достигать до 20%.
• Расходы снижаются и за счет того, что не требуется подключение , обслуживание и заключение договоров с котельными.
• Установка на крыше не требует соблюдения жестких условий
• Участие человека сводится к минимуму, так как все системы полностью автоматизированы .

Важно знать, что стандарты не разрешают отапливать отдельно стоящее здание или дополнительное здание, превосходящее основное по площади.

К недостаткам можно отнести следующие моменты, связанные с требованиями к зданию:

• Использование в монтаже современных систем подъема, некоторых элементов крыши дома.
• Вес котла не должен превышать указанный в требованиях.
• Установка сложной автоматики и систем пожаротушения для газовых мини-котельных.
• Соблюдение всех требований, предъявляемых при работе с газовым оборудованием.

Требования к котельной на крыше минимальны, особенно если ее площадь меньше 27 кв метров . Проектирование должно происходить с учетом следующих требований:

• При использовании в котельной вентиляция должна осуществляться приточно-вытяжными клапанами.
• Автоматически должна запускаться противопожарная система, тушение возгорания обязательно должно происходить порошковыми средствами.
• При возникновении аварийной ситуации перекрытие подачи газа в дом должен осуществлять газоизолирующий фланец.
• Система оповещения должна давать звуковые и световые сигналы, а также выпускать сообщение на пульт о неполадках или чрезвычайных ситуациях.
• должен быть установлен по всем требованиям, предъявляемым к котлу и газовому оборудованию, по стандартам он должен возвышаться над крышей на два метра.
• Крышная котельная должна иметь отдельный кабель электропитания , не зависящий от дома, а также генератор на аварийный случай.
• Пол должен быть изолирован и выполнен из ЖБИ плит. Расположение котельной над жилыми квартирами категорически запрещено, этаж под котельной должен быть отведен для хозяйственных нужд.
• Крышная котельная должна предусматривать запасный выход на поверхность крыши, а также отдельный лифт .
• Проверка газового оборудования должна осуществляться один раз в год специалистами газовой службы
• При аварийной ситуации должна быть разработана схема эвакуации персонала.
