Схема подключения лдс. Схема включения люминесцентных ламп. Подключение с применением электромагнитного балласта или эпра

Я уже не раз говорил что множество вещей которые нас окружают могли бы быть реализованы гораздо раньше, но почему-то вошли в наш быт совсем недавно. Все мы сталкивались с люминесцентными лампами – такими белыми трубками с двумя штырьками на торцах. Помните, как они раньше включались? Вы нажимаете клавишу, лампа начинает промаргивать и наконец, входит в свой обычный режим. Это реально раздражало, поэтому дома подобные штуковины не ставили. Ставили в общественных местах, на производстве, в офисах, в цехах заводов — они действительно экономичные по сравнению с обычными лампами накаливания. Вот только моргали они с частотой 100 раз в секунду и многие это моргание замечали, что раздражало еще больше. Ну и еще для запуска к каждой лампе полагался пускорегулирующий дроссель, такая себе, железячка с массой под килограмм. Если он был собран недостаточно качественно, то довольно мерзко жужжал, тоже с частотой 100 герц. А если в помещении где вы работаете таких ламп десятки? Или сотни? И все эти десятки синфазно включаются-выключаются 100 раз в секунду и дросселя жужжат, пусть и не все. Неужели это никак не воздействовало?

Но, в наше время можно сказать, что эпоха жужжащих дросселей и моргающих (как при старте, так и при работе) ламп закончилась. Сейчас они включаются сразу и для человеческого глаза их работа выглядит совершенно статичной. Причина – вместо тяжелых дросселей и периодически залипающих стартеров в оборот вошли ЭПРА – электронные пускорегулирующие аппараты. Маленькие и легкие. Однако при одном лишь взгляда на их электрическую схему, возникает вопрос: а что мешало наладить их массовый выпуск еще в конце 70-начале 80х годов? Ведь вся элементная база была уже тогда. Собственно, кроме двух высоковольтных транзисторов там задействованы самые простые детали, буквально копеечной стоимости, которые были и в 40-е годы. Ну ладно СССР, тут производство слабо реагировало на технический прогресс (например, ламповые телеки были сняты с производства только в конце 80-х годов), но на Западе?

Итак, по порядку…

Стандартная схема включения люминесцентной лампы была, как и практически всё в ХХ веке, придумана американцами накануне Второй Мировой войны и включала в себя кроме лампы, уже упоминаемые нами дроссель и стартер. Да, еще параллельно сети вешали конденсатор для компенсации фазового сдвига вносимого дросселем или выражаясь еще более простым языком, для коррекции коэффициента мощности.

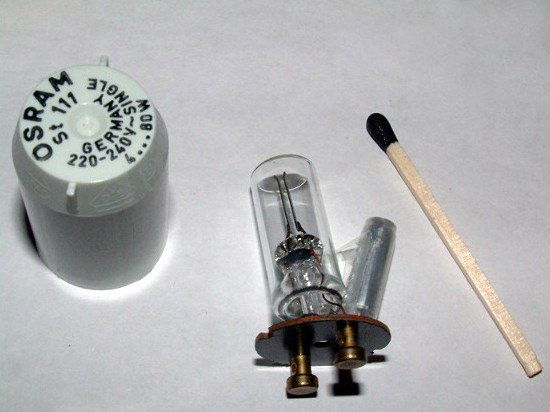

Дросселя и стартеры

Принцип работы всей системы довольно хитрый. В момент замыкания кнопки включения по цепи сеть-кнопка-дроссель-первая спирать-стартер-вторая спираль-сеть начинает течь слабый ток – примерно 40-50 мА. Слабый потому, что в начальный момент сопротивление промежутка между контактами стартера достаточно велико. Однако этот слабый ток вызывает ионизацию газа между контактами и начинает резко возрастать. От этого электроды стартера разогреваются, а поскольку один из них биметаллический, то есть состоит из двух металлов с разной зависимостью изменений геометрических параметров от температуры (разным коэффициентом теплового расширения — КТР) то при нагреве пластина из биметалла изгибается в сторону металла с меньшим КТР и замыкается с другим электродом. Ток в цепи резко возрастает (до 500-600 мА), но всё же его скорость роста и конечная величина ограничены индуктивностью дросселя, собственно индуктивность – это и есть свойство препятствовать мгновенному индуктивность тока. Поэтому дроссель в данной схеме официально называется «аппарат пускорегулирующий». Этот большой ток разогревает спирали лампы которые начинают излучать электроны и подогревать газовую смесь внутри баллона. Сама лампа наполнена аргоном и парами ртути – это важное условие возникновения стабильного разряда. Само собой, что при замыкании контактов в стартере прекращается разряд в нем. Весь описанный процесс на самом деле занимает доли секунды.

Теперь начинается самое интересное. Остывшие контакты стартера размыкаются. Но в дросселе уже запасена энергия равная половина произведения его индуктивности на квадрат тока. Она не может мгновенно исчезнуть (см. выше про индуктивность), а потому вызывает появление в дросселе ЭДС самоиндукции (проще говоря – импульса напряжения примерно в 800-1000 вольт для 36-ваттной ламы в 120 см. длиной). Складываясь с амплитудным сетевым напряжением (310 В), оно создает на электродах лампы напряжение достаточное для пробоя – то есть для возникновения разряда. Разряд в лампе создает ультрафиолетовое свечение паров ртути, а оно в свою очередь воздействует на люминофор и заставляет его светиться в видимом спектре. При этом еще раз напомним, дроссель, имея индуктивное сопротивление, препятствует неограниченному возрастанию тока в лампе, что привело бы к ее разрушению или срабатыванию защитного автомата в вашем жилище или другом месте где эксплуатируются подобные лампы. Заметим, что лампа не всегда зажигается с первого раза, иногда нужно несколько попыток чтобы она вошла в устойчивый режим свечения, то есть те процессы которые мы описали, повторяются 4-5-6 раз. Что, действительно, довольно неприятно. После того как лампа вошла в режим свечения ее сопротивление становится значительно меньшим чем сопротивление стартера поэтому его можно вытащить, лампа при этом будет продолжать светиться. Ну и еще, если вы разберете стартер, то увидите что параллельно его выводам подключен конденсатор. Он нужен для ослабление радиопомех создаваемых контактом.

Итак, если совсем кратко и без углубления в теорию, скажем, что включается люминесцентная лампа большим напряжением, а удерживается в светящемся состоянии значительно меньшим (например включается при 900 вольтах, светится при 150). То есть любое устройство включения люминесцентной лампы – это устройство создающее большое напряжение включения на ее концах, а после зажигания лампы уменьшающее его до определенной рабочей величины.

Эта американская схема включения была фактически единственной и только лет 10 назад ее монополия стала стремительно рушиться – на рынок массово вошли Электронные пускорегулирующие аппараты (ЭПРА). Они позволили не просто заменить тяжелые жужжащие дроссели, обеспечить мгновенное включение лампы, но и ввести массу других полезных вещей таких как:

— мягкий пуск ламы – предварительный прогрев спиралей что резко увеличивает срок эксплуатации лампы

— преодоление мерцания (частота питания лампы значительно выше 50 Гц)

— Широкий диапазон входного напряжения 100…250 В;

— понижение энергопотребления (до 30%) при неизменном световом потоке;

— увеличение среднего срока службы ламп (на 50%);

— защиту от скачков напряжения;

— обеспечить отсутствие электромагнитных помех;

— отсутствие бросков коммутационных токов (важно, когда одновременно включается много ламп)

— автоматическое отключением дефектных ламп (это важно, устройства часто бояться работы на холостом ходу)

— КПД качественного ЭПРА — до 97%

— регулирование яркости ламп

Но! Все эти вкусняшки реализованы только в дорогих ЭПРАх. И вообще, не всё так безоблачно. Точнее – может быть всё и было бы безоблачно, если бы схемы ЭПРов сделать по-настоящему надежными. Ведь представляется очевидным, что электронный балласт (ЭПРА) должен быть во всяком случае не менее надежным чем дроссель, особенно если он стоит в 2-3 раза дороже. В «бывшей» схеме состоящей из дросселя, стартера и самой лампы как раз именно дроссель (пускорегулирующий элемент) был самым надежным и, в общем, при качественной сборке мог работать практически вечно. Советские дросселя 60-х годов работают до сих пор, они большие и намотаны довольно толстым проводом. Аналогичные по параметрам импортные дроссели даже таких известных фирм как «Philips» работают не столь надежно. Почему? Вызывает подозрение очень тонкий провод которым они намотаны. Ну и сам сердечник значительно меньше по объему чем у первых советских дросселей, оттого эти дросселя очень сильно нагреваются, что, наверное, тоже влияет на надежность.

Да, так вот, как мне представляется, ЭПРА, во всяком случае дешевые – то есть стоимостью до 5-7 долларов за штуку (что выше чем у дросселя), сделаны заведомо ненадежными. Нет, они могут работать годами и может даже будут работать вечно, но тут как в лотерее – вероятность проигрыша куда выше чем выигрыша. Дорогие ЭПРА сделаны условно-надежными. Почему «условно» мы расскажем чуть позже. Начнем же свой маленький обзор с дешевых. Как по мне, так они составляют 95% покупаемых балластов. А может и почти 100%.

Рассмотрим несколько таких схем. Кстати, все «дешевые» схемы практически одинаковы по конструкции, хотя есть нюансы.

Дешевые электронные балласты (ЭПРА). 95% продаж.

Подобного типа балласты стоимостью в 3-5-7 долларов просто включают лампу. В этом состоит их единственная функция. Никаких других полезных наворотов не имеют. Я срисовал пару схем чтобы объяснить как работает это новомодное чудо, хотя как мы говорили выше, принцип работы такой же как и в «классическом» дроссельном варианте — зажигаем большим напряжением, удерживаем малым. Вот только реализован он по-другому.

Все схемы электронных балластов (ЭПРА) которые я держал в руках – и дешевые и дорогие — представляли собой полумост – различались только варианты управления и «обвязка». Итак, переменное напряжение 220 вольт выпрямляестя диодным мостом VD4-VD7 и сглаживается конденсатором C1. Во входных фильтрах дешевых электронных балластов, из-за экономии цены и места, используются конденсаторы небольшой ёмкости, от которых зависит величина пульсаций напряжения с частотой 100 Гц, притом, что расчет примерно таков: 1 ватт лампы – 1 мкФ емкости фильтра. В этой схеме 5,6 мкФ на 18 ватт, то есть явно меньше чем надо. Оттого (хотя и не только поэтому), кстати, лампа светится визуально тусклее чем от дорогого балласта на ту же мощность.

Дальше через высоокоомный резистор R1 (1,6 МОм) начинает заряжаться конденсатор С4. Когда напряжение на нем превысит порог срабатывания двунаправленного динистора СD1 (примерно 30 вольт), он пробивается и на базе транзистора T2 появляется импульс напряжения. Открытие транзистора дает старт работе полумостового автогенератора образованного транзисторами Т1 и T2 и трансформатором TR1 c управляющими обмотками включенными противофазно. Обычно эти обмотки содержат по 2 витка, а выходная обмотка 8-10 витков провода.

Диоды VD2-VD3 гасят отрицательные выбросы возникающие на обмотках управляющего трансформатора.

Итак, генератор запускается на частоте близкой к резонансной частоте последовательного контура образованного конденсаторами С2, С3 и дросселем С1. Эта частота может быть равна 45-50 кГц, во всяком случае более точно у меня ее измерить не получилось, не было под рукой запоминающего осцилографа. Обратим внимание, что емкость конденсатора С3 включенного между электродами лампы примерно в 8 раз меньше чем емкость конденсатора С2, следовательно, скачек напряжения на нем во столько же раз выше (так как в 8 раз больше емкостное сопротивление – чем выше частота, тем больше емкостное сопротивление на меньшей емкости). Вот почему напряжение такого конденсатора всегда выбирается не менее 1000 вольт. Одновременно по этой же цепи идет и ток, разогревающий электроды. Когда напряжение на конденсаторе С3 достигнет определенной величины, происходит пробой и лампа зажигается. После зажигания ее сопротивление становится значительно меньшим сопротивления конденсатора С3 и он на дальнейшую работу никакого влияния не оказывает. Частота генератора также понижается. Дроссель L1 как и в случае с «классическим» дросселем теперь выполняет функцию ограничения тока, но поскольку лампа работает на высокой частоте (25-30 кГц), то размеры его во много раз меньше.

Внешний вид балласта. Видно, что в плату не впаяны некоторые элементы. Например там, куда я после ремонта впаял токоограничительный резистор, стоит проволочная перемычка.

Еще одно изделие. Неизвестного производителя. Здесь не пожертвовали 2 диода чтобы сделать «искусственный ноль».

«Севастопольская схема»

Есть такое мнение что дешевле чем сделают китайцы не сделает никто. Я тоже был в этом уверен. Уверен до тех пор, пока мне в руки не попали ЭПРА некоего «севастопольского завода» — во всяком случае человек который их продавал, сказал именно так. Рассчитаны они были на лампу 58 W то есть 150 см длины. Нет, не скажу что они не работали или работали хуже чем китайские. Они работали. Лампы от них светились. Но…

Даже самые дешевые китайские балласты (ЭПРА) – это пластмассовый корпус, плата с отверстиями, маска на плате со стороны печатного монтажа и обозначение — где какая деталь со стороны монтажа. «Севастопольский вариант» был лишен всех этих избыточностей. Там плата была одновременно и крышкой корпуса, в плате (по этой причине) не было никаких отверстий, не было никаких масок, никаких нанесенных обозначений, детали были размещены со стороны печатных проводников и всё что можно было выполнено из SMD-элементов, чего я никогда не видел даже в самых дешевых китайских устройствах. Ну и сама схема! Я пересмотрел их великое множество, но никогда не видел ничего похожего. Нет, вроде всё как у китайцев: обычный полумост. Вот только назначение элементов D2-D7 и странное подключение базовой обмотки нижнего транзистора мне решительно непонятно. И еще! Создатели этого чудо-устройства совместили трансформатор полумостового генератора с дросселем! Просто намотали обмотки на Ш-образный сердечник. До такого не додумался никто, даже китайцы. В общем, эту схему проектировали или гении или люди альтернативно-одаренные. С другой стороны, если они так гениальны, ну почему не пожертвовать пару центов для введения токоограничительного резистора предотвращающего бросок тока через конденсатор фильтра? Да и на варистор для плавного разогрева электродов (тоже центы) — могли бы разориться.

В СССР

Приведенная выше «американская схема» (дроссель + стартер + люминесцентная лампа) работает от сети переменного тока частотой 50 герц. А если ток постоянный? Ну, например, лампу надо запитать от аккумуляторов. Тут уже электромеханическим вариантом не обойдешься. Нужно «лепить схему». Электронную. И такие схемы были, например в поездах. Мы все ездили в советских вагонах разной степени комфортности и видели там эти люминесцентные трубки. Но они питались постоянным током напряжением в 80 вольт, такое напряжение выдает вагонный аккумулятор. Для питания была разработана «та самая» схема – полумостовой генератор с последовательной резонансной цепью, а для предотвращения бросков тока через спирали ламп введен терморезистор прямого подогрева ТРП-27 с положительным температурным коэффициентом сопротивления. Схема, надо сказать, отличалась исключительной надежностью, а чтобы переделать ее в балласт для сети переменного тока и использовать в быту, нужно было по сути добавить диодный мост, сглаживающий конденсатор и немного пересчитать параметры некоторых деталей и трансформатора. Единственное «но». Такая штуковина получилось бы довольно дорогой. Я думаю, ее стоимость была бы не меньше 60-70 советских рублей, при стоимости дросселя в 3 рубля. В основном, из-за высокой стоимости в СССР мощных высоковольтных транзисторов. И еще эта схема издавала довольно неприятный высокочастотный писк, не всегда, но иногда его можно было услышать, возможно, со временем менялись параметры элементов (подсыхали конденсаторы) и частота работы генератора понижалась.

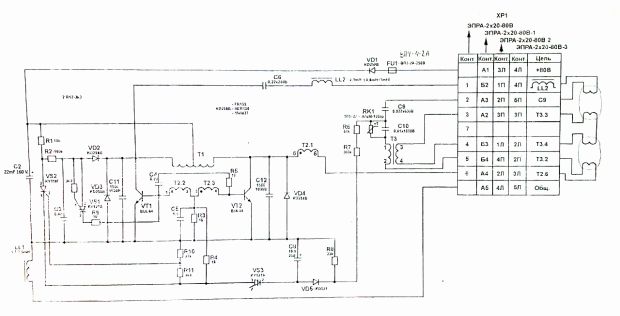

Схема питания люминесцентных ламп в поездах в хорошем разрешении

Дорогие электронные балласты (ЭПРА)

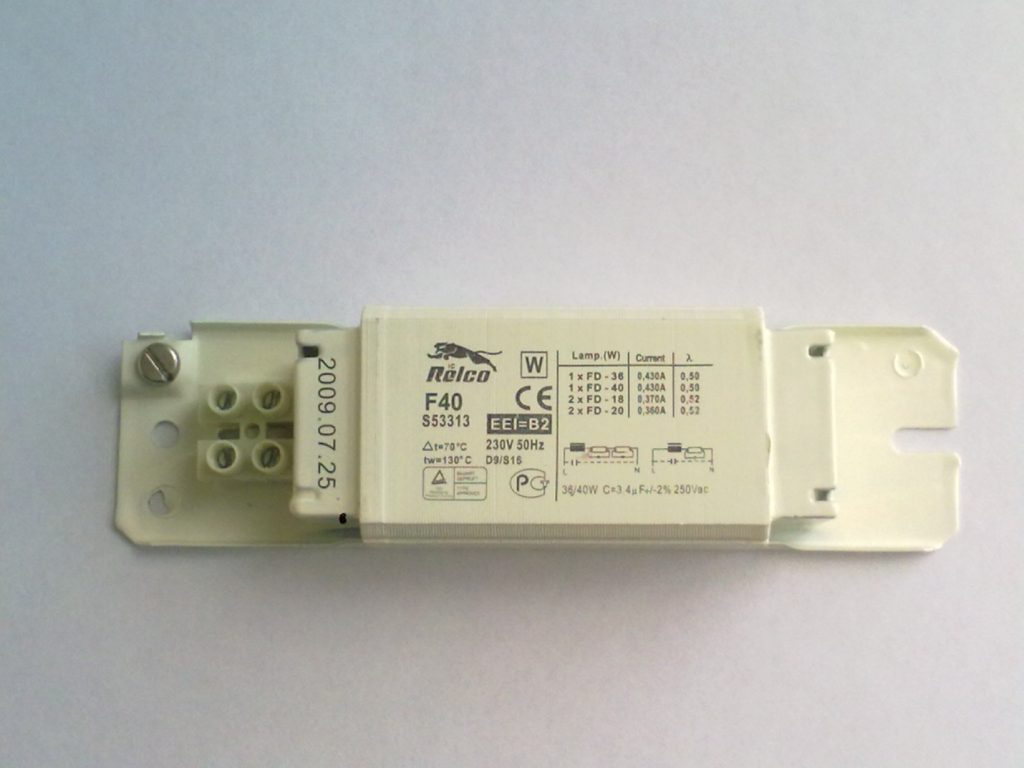

В качестве примера простого «дорогого» балласта можно привести изделие фирмы TOUVE. Он работал в системе освещения аквариума, проще говоря – от него питались две ламы зеленого свечения по 36 ватт. Хозяин балласта сказал мне, что эта штука какая-то особенная, специально разработанная для освещения аквариумов и террариумов. «Экологичная». В чем там экологичность я так и не понял, другое дело что этот «экологический балласт» не работал. Вскрытие и анализ схемы показал, что по сравнению с дешевыми она существенно усложнена, хотя принцип – полумост + запуск через тот самый динистор DB3 + последовательная резонансная цепь – сохранен в полном объеме. Поскольку лампы две, то мы видим два резонансных контура T4C22C2 и T3C23C5. Холодные спирали ламп от броска тока защищают терморезисторы PTS1, PTS2.

Правило! Если вы покупаете экономную лампу или вот электронный балласт, проверьте как включается эта самая лампа. Если мгновенно – балласт дешевый, что бы вам там про него не рассказывали. В более менее нормальных, лампа должна включаться после нажатия кнопки примерно через 0,5 секунд.

Дальше. Входной варистор RV защищает конденсаторы фильтра питания от броска тока. Схема оснащена фильтром питания (обведен красным) – он препятствует попаданию высокочастотных помех в сеть. Корректор коэффициента мощности (Power Factor Correction) обведен зеленым контуром, но в данной схеме он собран на пассивных элементах, что отличает ее от самых дорогих и навороченных, где коррекцией управляет специальная микросхема. Об этой важной проблеме (коррекции коэффициента мощности) мы поговорим в одном из следующих статей. Ну и еще добавлен узел защиты в аномальных режимах – в этом случае прекращается генерация путем замыкания тиристором SCR базы Q1 на землю.

Скажем, дезактивация электродов или нарушение герметичности трубки, приводят к возникновению «открытой схемы» (лампа не зажигается), что сопровождаются значительным ростом напряжения на пусковом конденсаторе и ростом тока балласта на частоте резонанса, ограниченными лишь добротностью контура. Длительная работа в этом режиме ведет к повреждению балласта за счет перегрева транзисторов. Вот в этом случае и должна сработать защита — тиристор SCR замыкает базу Q1 на землю прекращая генерацию.

Видно, что данное устройство по размерам гораздо больше чем дешевые балласты, но после ремонта (вылетел один из транзисторов) и восстановления, выяснилось что эти самые транзисторы нагреваются, как мне показалось, сильнее чем надо, примерно до 70 градусов. Почему бы не поставить небольшие радиаторы? Я не утверждаю что транзистор вылетел из-за перегрева, но возможно работа на повышенных температурах (в закрытом корпусе) послужила провоцирующим фактором. В общем, поставил я небольшие радиаторы, благо место есть.

Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Они долго работают и не перегорают, а значит их нужно значительно реже обслуживать. Основная проблема - это не перегорание самой лампочки (выгорание спирали и люминофора), а выход из строя пускорегулирующей аппаратуры. В этой статье мы расскажем, как выполнить подключение люминесцентной лампы без дросселя и стартера, а также запитать от низковольтного источника постоянного тока.

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа - это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

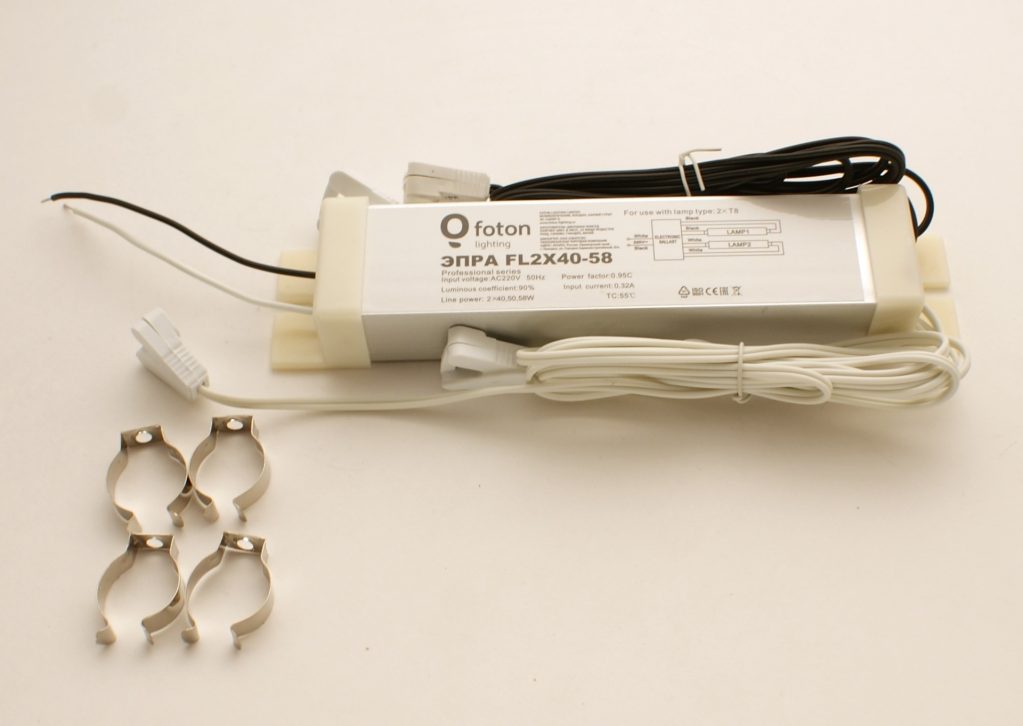

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», мы нашли один из вариантов ответа на этот вопрос. Для подключения люминесцентной трубки к низковольтному источнику постоянного тока, например, аккумулятору на 12В, нужно собрать повышающий преобразователь. Простейшим вариантом является схема автогенераторного преобразователя на 1 транзисторе. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Такую схему можно использовать для подключения люминесцентных ламп к бортовой сети автомобиля. Для её работы также не нужен дроссель и стартер. Более того она будет работать даже если её спирали перегорели. Возможно вам понравится одна из вариаций рассмотренной схемы.

Обычные лампы накаливания малоэффективны – они выделяют больше тепла, чем света. Да и срок службы их невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на оплате электроэнергии. Плюс подобные источники освещения имеют больший диапазон цветов и менее вредны для глаз. Однако для их монтажа требуется приобретение специальных устройств: дросселей или электронных плат ЭПРА.

Особенности люминесцентных светильников

Читайте также:

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Читайте также:

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Принцип действия

Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

1. При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля
2. Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым
3. При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов
4. Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим
5. Стартер в процессе уже не участвует – его контакты разомкнуты.

Основные этапы подключения

Читайте также:

Схема подключения люминесцентной лампы с дросселем довольно проста:

1. Включение в схему компенсирующего конденсатора позволяет снизить потери энергии и сэкономить ее потребление. В принципе, система будет работать и без него, но с большими затратами электроэнергии
2. Напряжение должно проходить последовательно по всем точкам, начиная с конденсатора
3. Далее в систему включается ПРА. Для получения ровного свечения его параметры должны идеально соответствовать мощности лампы
4. Дроссель подключается к источнику света последовательно
5. После выхода его из катушки следует подсоединить клеммы стартера
6. Монтируем к нему второй сетевой контакт

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Монтаж двух ламп

Читайте также:

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя
2. От него она должна поступать к первой лампе
3. Затем направляться к первому стартеру
4. Далее переходить на вторую контактную пару этого же источника света
5. Выходящий контакт соединяют с нулем
6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Пара ламп и один дроссель

Читайте также:

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

1. Подсоединяем провод от держателя стартера к одному из разъемов источника света
2. Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе). Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
3. Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
4. Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
5. Раздвоенный второй конец этого провода подключаем к дросселю
6. Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы
7. Последним проводом соединяем противоположную сторону второго источника света к дросселю

Подключение без дросселя

Читайте также: Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Подключение ЭПРА

Читайте также:

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

1. Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
2. Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
3. Соединяем его проводами с гнездами ламп
4. Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Люминесцентная лампа - источник света, где свечение достигается за счет создания электрического разряда в среде инертного газа и ртутных паров. В результате реакции возникает незаметное глазу ультрафиолетовое свечение, воздействующее на слой люминофора, имеющийся на внутренней поверхности стеклянной колбы. Стандартная схема подключения люминесцентной лампы - прибор с электромагнитным балансом (ЭмПРА).

Устройство люминесцентных ламп

В большинстве лампочек колба выполнена в форме цилиндра. Встречаются более сложные геометрические формы. По торцам лампы имеются электроды, напоминающие по конструкции спирали лампочек накаливания. Электроды изготовлены из вольфрама и припаяны к находящимся с наружной стороны штырькам. На эти штырьки подается напряжение.

Внутри люминесцентной лампы создана газовая среда, которая характеризуется отрицательным сопротивлением, что проявляется при уменьшении напряжении между находящимися напротив друг друга электродами.

В схеме включения лампы используется дроссель (балластник). Его задача - образовать значительный импульс напряжения, за счет которого включится лампочка. В комплект входит стартер, представляющий лампу тлеющего разряда с парой электродов в инертной газовой среде. Один из электродов представляет собой биметаллическую пластину. В выключенном состоянии электроды люминесцентной лампочки разомкнуты.

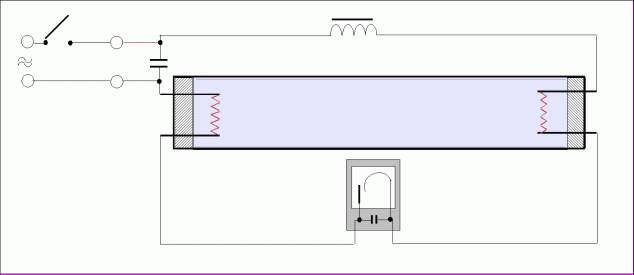

На рисунке внизу изображена схема работы люминесцентной лампы.

Как работает люминесцентная лампа

Принципы работы люминесцентных источников света основываются на следующих положениях:

1. На схему направляется напряжение. Однако вначале ток не попадает на лампочку из-за высокого напряжения среды. Ток движется по спиралям диодов, постепенно нагревая их. Ток подается на стартер, где напряжения достаточно для появления тлеющего разряда.
2. В результате нагрева контактов пускателя током происходит замыкание биметаллической пластины. Металл берет на себя функции проводника, разряд завершается.
3. Температура в биметаллическом проводнике падает, происходит размыкание контакта в сети. Дроссель создает импульс высокого напряжения в результате самоиндукции. Вследствие этого зажигается люминесцентная лампочка.
4. Через осветительный прибор идет ток, который уменьшается вдвое, так как напряжение на дросселе сокращается. Его не хватает для еще одного запуска стартера, контакты которого находятся в разомкнутом состоянии при включенной лампочке.

Чтобы составить схему включения двух лампочек, установленных в одном осветительном приборе, необходим общий дроссель. Лампы подключаются последовательно, однако на каждом источнике света имеется параллельный стартер.

Варианты подключений

Рассмотрим разные варианты подключения люминесцентной лампы.

Подключение с использованием электромагнитного баланса (ЭмПРА)

Наиболее распространенный тип подключения люминесцентного источника света - схема со стартером, где используется ЭмПРА. Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.

Недостатки схемы:

1. В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
2. Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
3. Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
4. Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
5. Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.

На картинке внизу показано бездроссельное подключение. Стартер отсутствует. Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.

Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.

Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.

На рисунке внизу та же методика, но в более сложном исполнении.

Две трубки и два дросселя

Чтобы подключить лампу дневного света, можно использовать последовательное подключение:

1. Фаза от проводки направляется на вход дросселя.
2. От дроссельного выхода фаза идет на контакт источника света (1). Со второго контакта направляется на стартер (1).
3. Со стартера (1) отходит на вторую контактную пару этой же лампочки (1). Оставшийся контакт стыкуют с нулем (N).

Тем же образом подключают вторую трубку. Вначале дроссель, затем один контакт лампочки (2). Второй контакт группы направляется на второй стартер. Выход стартера объединяется со второй парой контактов источника света (2). Оставшийся контакт следует подсоединить к нулю ввода.

Схема подключения двух ламп от одного дросселя

Схема предусматривает наличие двух стартеров и одного дросселя. Наиболее дорогостоящий элемент схемы - дросселя. Более экономный вариант - двухламповый светильник с дросселем. О том, как реализовать схему, рассказывается в видео.

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

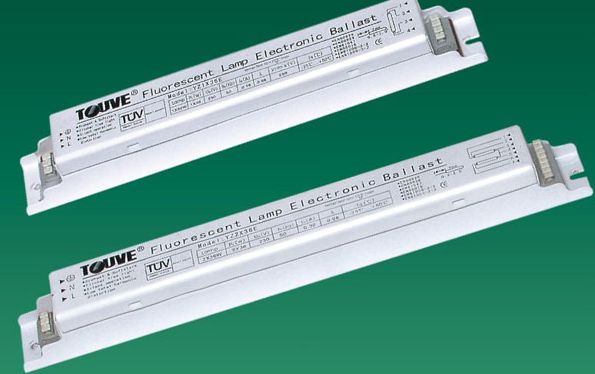

Внешне электронный балласт - это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

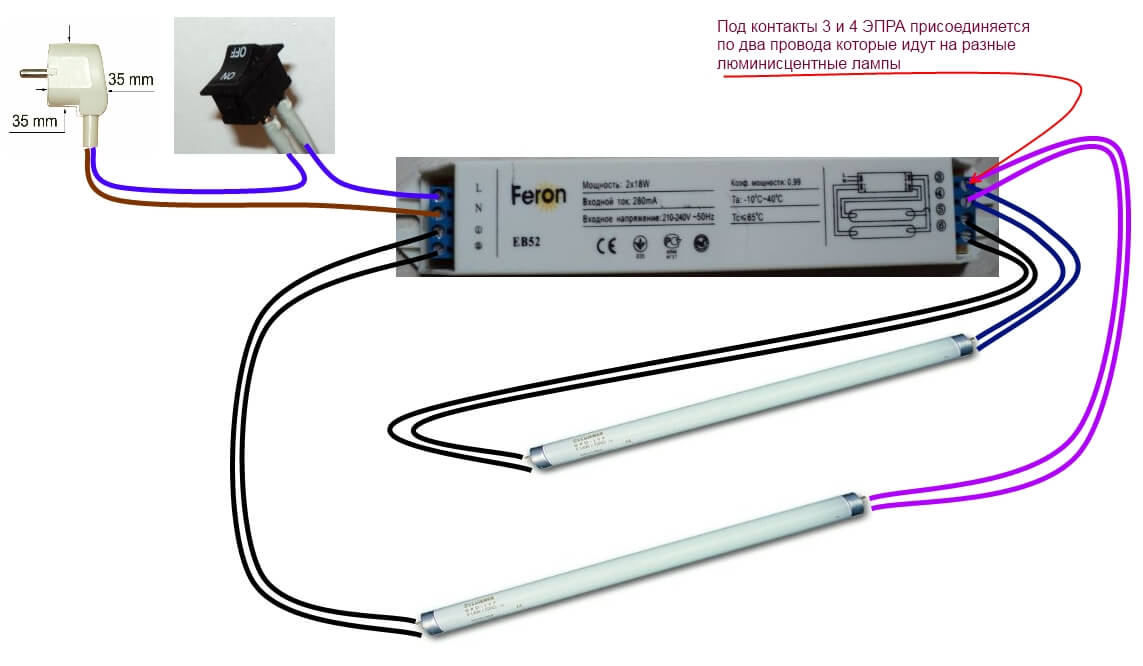

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения - штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Обратите внимание! В стандартных бытовых переключателях (особенно в недорогих моделях) нередко залипают контакты из-за слишком высоких стартовых токов. В связи с этим для использования в совокупности с люминесцентными лампами рекомендуется приобретать качественные выключатели.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

1. Разбираем светильник. Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
2. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
3. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
4. Завершающее действие - монтаж рассеивающего плафона.

Проверка работоспособности системы

После подключения люминесцентной лампы следует убедиться в ее работоспособности и в исправности пускорегулирующих устройств. Для проведения испытаний понадобится тестер, с помощью которого проверяют катодные нити накала. Допустимый уровень сопротивления - 10 Ом.

Если тестер определил сопротивление как бесконечное, необязательно выбрасывать лампочку. Данный источник света еще сохраняет функциональность, но использовать его нужно в режиме холодного запуска. В обычном состоянии контакты стартера разомкнуты, а его конденсатор не пропускает постоянный ток. Иными словами, прозвон должен показывать очень высокое сопротивление, которое иной раз достигает сотен Ом.

После прикосновения щупами омметра дроссельных выводов сопротивление постепенно снижается до постоянной величины, присущей обмотке (несколько десятков Ом).

Обратите внимание! О неисправном состоянии дросселя говорит перегорание недавно поставленной лампочки.

Достоверно определить межвитковое замыкание в дроссельной обмотке, используя обычный омметр, не получится. Однако если в приборе есть функция замера индуктивности и данные по ЭмПРА, несоответствие значений укажет на наличие проблемы.

Начиная с того времени, как была изобретена лампа накаливания, люди ищут способы создания более экономичного, и в то же время без потерь светового потока, электроприбора. И вот одним из таких приборов стала люминесцентная лампа. В свое время такие светильники стали прорывом в электротехнике, таким же, как в наше – светодиодные. Людям казалось, что такая лампа вечная, но они ошибались.

Тем не менее срок службы их все же был значительно дольше простых », что в совокупности с экономичностью помогало завоевывать все большее доверие потребителей. Трудно найти хотя бы одно офисное помещение, где не было бы светильников для ламп дневного света. Конечно, этот световой прибор подключается не так просто, как его предшественники, схема питания люминесцентных ламп гораздо сложнее, и она не столь экономична, как светодиодная, но все же по сей день она остается лидером на предприятиях и в офисных помещениях.

Нюансы подключения

Схемы включения ламп дневного света подразумевают наличие электромагнитного пускорегулирующего аппарата или дросселя (представляющего собой своеобразный стабилизатор) со стартером. Конечно, в наше время есть люминесцентные лампы без дросселя и стартера и даже приборы с улучшенной цветопередачей (ЛДЦ), но о них чуть позднее.

Итак, стартер выполняет следующую задачу: он обеспечивает в схеме короткое замыкание, разогревая и электроды, обеспечивая тем самым пробой, при помощи которого облегчается розжиг лампы. После того как электроды достаточно разогрелись, стартер обеспечивает разрыв цепи. А дроссель ограничивает ток во время замыкания, обеспечивает высоковольтный разряд для пробоя, зажигая и поддерживая стабильное горение лампы после запуска.

Принцип действия

Как уже говорилось, схема питания лампы дневного света принципиально отличается от подключения приборов накаливания. Дело в том, что электроэнергия здесь преобразовывается в световой поток посредством протекания тока сквозь скопление паров ртути, которые смешаны с инертными газами внутри колбы. Происходит пробой этого газа при помощи высокого напряжения, поступающего на электроды.

Как это происходит, можно понять на примере схемы.

На ней можно увидеть:

1. пускорегулирующий аппарат (стабилизатор);
2. трубка лампы, включающая в себя электроды, газ и люминофор;
3. слой люминофора;
4. стартерные контакты;
5. стартерные электроды;
6. цилиндр корпуса стартера;
7. пластинка из биметалла;
8. наполнение колбы из инертного газа;
9. нити накаливания;
10. излучение ультрафиолета;
11. пробой.

Слой люминофора наносится на внутреннюю стенку лампы для того, чтобы преобразовать ультрафиолет, который невидим человеку, в освещение, принимаемое обычным зрением. При изменении состава этого слоя можно изменить оттенок цвета осветительного прибора.

Общие сведения о люминесцентных лампах

Оттенок цвета люминесцентной лампы, как и светодиодной, зависит от цветовой температуры. При t = 4 200 К свет от прибора будет белым, и маркироваться она будет как ЛБ. Если же t = 6 500 К, то освещение приобретает чуть синеватый оттенок, становится более холодным. Тогда при маркировке указывается, что это лампа ЛД, т. е. «дневная». Интересен тот факт, что при исследованиях выявлено – лампы с более теплым оттенком имеют более высокий КПД, хотя на глаз кажется, что холодные цвета светят немного ярче.

И еще один момент, касающийся размеров. В народе люминесцентную лампу Т8 на 30 Вт называют «восьмидесяткой», подразумевая, что ее длина – 80 см, что не соответствует действительности. На самом деле длина составляет 890 мм, что на 9 см длиннее. Вообще же самые ходовые ЛЛ – это как раз Т8. Их мощность зависит от длины трубки:

• Т8 на 36 Вт имеет длину в 120 см;
• Т8 на 30 Вт – 89 см («восьмидесятка»);
• Т8 на 18 Вт – 59 см («шестидесятка»);
• Т8 на 15 Вт – 44 см («сороковка»).

Варианты подключений

Бездроссельное включение

Чтобы ненадолго продлить работу сгоревшего светового прибора, существует вариант, при котором возможно подключение лампы дневного света без дросселя и стартера (схема подключения на рисунке). Он предусматривает использование умножителей напряжения.

Подача напряжения происходит после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы. С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – под напряжение в 1 000 В. По прошествии некоторого времени пары ртути оседают в области одного из электродов, в результате чего свет от лампы становится менее ярким. Лечится это путем изменения полярности, т. е. необходимо просто развернуть реанимированную перегоревшую ЛЛ.

Подключение люминесцентных ламп без стартера

Задача этого элемента, обеспечивающего питание люминесцентных ламп – увеличение времени разогрева. Но долговечность стартера небольшая, он часто сгорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого нужна установка вторичных трансформаторных обмоток.

Существуют ЛДС, которые изначально предусмотрены для подключения без стартера. На таких лампах имеется маркировка RS. При установке такого прибора в светильник, оборудованный этим элементом, лампа быстро горит. Происходит это по причине необходимости большего времени на разогрев спиралей таких ЛЛ. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание дросселя или стартера (схема соединения ниже).

Схема бесстартерного подключения ЛДС

Электронный пускорегулирующий аппарат

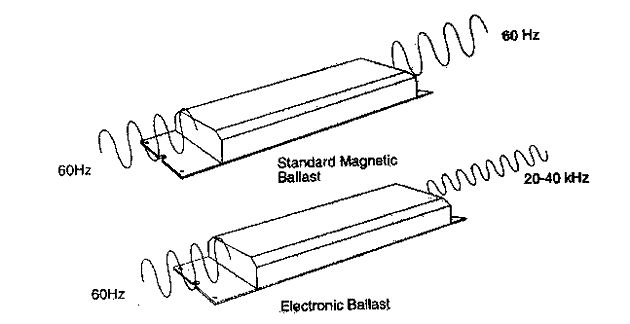

Электронный балласт в схеме питания ЛЛ заменил устаревший электромагнитный, улучшив пуск и добавив комфорта человеку. Дело в том, что более старые пусковые устройства потребляли больше энергии, часто издавали гудение, отказывали и портили лампы. К тому же в работе присутствовало мерцание по причине низких частот напряжения. При помощи электронного пускорегулирующего аппарата от этих неприятностей удалось избавиться. Необходимо разобраться, как действует ЭПРА.

Сначала происходит выпрямление тока, проходящего через диодный мост и при помощи С2 (на схеме ниже) напряжение сглаживается. Обмотки трансформатора (W1, W2, W3), включенные противофазно, нагружают генератор с высокочастотным напряжением, установленный после конденсатора (С2). В параллель к ЛЛ включен конденсатор С4. При поступлении резонансного напряжения происходит пробой газовой среды. в это время уже разогрета.

После того как розжиг выполнен, показания сопротивления лампы снижаются, вместе с ними падает и напряжение до уровня, достаточного для поддержки свечения. Вся работа ЭПРА по запуску занимает меньше секунды. По такой схеме работают лампы дневного света без стартера.

Конструктивные особенности, а вместе с ними и схема включения люминесцентных ламп постоянно обновляются, изменяясь в лучшую сторону в экономии электроэнергии, уменьшаясь в размерах и увеличиваясь в долговечности работы. Главное – правильная эксплуатация и умение разобраться в огромном ассортименте, предлагаемом производителем. И тогда ЛЛ еще долго не покинут рынок электротехники.
