Самодельная циркулярная пила из болгарки. Как сделать циркулярку из болгарки? Самодельная циркулярка из болгарки

Самодельная циркулярка из болгарки станет хорошим помощником при выполнении работ в домашней мастерской.

Необходимые материалы и инструменты

Циркулярка из болгарки своими руками изготавливается с использованием следующих материалов и инструментов:

• Непосредственно болгарка
• Электродрель
• Отвертка, плоскогубцы
• Металлический уголок на 25 мм
• Металл листовой
• Крепежные элементы (болты, гайки и прочее)
• Циркулярный диск

Если циркулярная пила из болгарки будет стационарной, а не ручной, для ее установки потребуется изготовить станину, для чего можно использовать старый стол. Его нужно переделывать таким образом, чтобы основа под инструмент была прочной и устойчивой. В частности, станину нужно усилить металлическим листом и уголками. Крепление болгарки к станине должно находиться в открытом доступе, чтобы при необходимости можно было легко снять ее и установить обратно. Пильный диск устанавливается непосредственно на вал болгарки, он должен регулироваться по высоте относительно поверхности станины. Поскольку для распиливания дерева используются диски с меньшим количеством оборотов, чем те, что используются для болгарки, в циркулярку из этого инструмента необходимо устанавливать диски меньшего диаметра, чтобы не перегревался двигатель. Другим способом установки привода диска является использование ременной передачи, позволяющей снижать скорость вращения диска, увеличивая при этом крутящий момент.

Поэтапное изготовление циркулярки

Чтобы из циркулярки сделать болгарку, необходимо следовать инструкции:

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Соблюдение правил безопасности и эксплуатации

Перед тем как сделать циркулярку из болгарки, необходимо ознакомиться с правилами работы с инструментом для обеспечения безопасных условий эксплуатации. В противном случае не избежать различных травм.

Соблюдение правил эксплуатации циркулярки, а также мер защиты от различных повреждений, заключается в следующем:

1. Чтобы диск быстро не тупился, а двигатель болгарки не сгорел, рекомендуется установить систему из шкивов и ремня. Они устанавливаются на вал болгарки и пильного диска. Диски и ремень можно приобрести в магазине автозапчастей. Диск меньшего диаметра устанавливается на вал болгарки, а диск большего диаметра – на вал пильного круга.
2. Выключатель должен находиться на передней части станины сбоку, но не сверху.
3. Пила из болгарки своими руками должна включаться только тогда, когда стол надежно прикреплен к полу, а на диске есть защитный кожух.
4. Для создания циркулярки рекомендуется использовать болгарку с регулированием скорости вращения диска и мощностью двигателя не менее 1600 Вт.
5. Конструкция должна быть такой, чтобы была возможность подавать материал справа налево и в обратную сторону – для левшей.

Во время работы следует использовать средства для защиты глаз, не находиться на линии вращения режущего диска и не держать руки на расстоянии менее 20 см от него. Материал для распила нужно подавать не руками, а с помощью толкательного бруска.

Любая вещь, изготовленная своими руками, будет служить гораздо вернее, нежели продукт заводского производства. Как сделать циркулярку своими руками, должен знать каждый мастер, т.к. это позволит не только существенно сэкономить, но и разработать инструмент под свои индивидуальные потребности.

Самодельная циркулярная пила незаменима при постройке и обустройстве загородного дома. С помощью нее можно быстро и легко обработать значительные объемы древесины.

Переделка болгарки

Инструменты и материалы:

• болгарка;
• дрель;
• хомуты;
• шурупы либо болты;
• редуктор.

Устройство самодельной циркулярной пилы.

Самый простой вариант — это самостоятельно переделать болгарку, но нужно помнить, что данный инструмент обладает достаточно высокими показателями мощности, из-за чего работа может быть осложнена. Используется вариант с диском на 150 или 180 мм, причем обязательно должны быть низкие обороты (4000-5000 об\мин), т.к. в противном случае фреза будет тупиться с невиданной скоростью. Используются обычно 3-зубые фрезы для подобных переделок.

Варианты крепления болгарки к столешнице:

1. На хомуты. Тут все просто — 2 хомута наглухо притягивают инструмент к выбранной рабочей поверхности. Достаточно легко монтируется и так же легко демонтируется, к тому же это единственный вариант, когда после демонтажа можно продолжать использовать инструмент по своему предназначению.
2. На саморезы. При помощи дрели в корпусе и дополнительной ручке делаются 3 отверстия, в которые потом вкручиваются саморезы и присоединяются к рабочей поверхности. Подобный вариант возможен и с болтами и гайками, что гораздо надежнее.
3. С использованием дополнительной детали. Придется обратиться к слесарю, дабы тот выточил соединительную деталь между столешницей и болгаркой. Для ее крепления придется снять защитный кожух, зато после крепления инструмент уже никуда не сдвинется. Данный вариант самый надежный, хоть и самый неудобный.

Схема компоновки элементов самодельной циркулярной пилы.

Нередко так получается, что под рукой нет болгарки с низкими оборотами, поэтому можно воспользоваться понижающим редуктором. Для скрепления рабочих инструментов используются шурупы либо болты в зависимости от желания сохранить качество инструментов.

Лишь в первом указанном случае после достижения цели можно демонтировать инструмент и использовать его по прямому назначению, и то в том случае, если он использовался в качестве циркулярки весьма непродолжительное время. Во всех остальных случаях данный вариант даже рассматривать не стоит, т.к. шанс получения травмы при дальнейшей работе 9 к 10.

Ситуации бывают разные, поэтому нередко снимается защитный кожух. Устанавливать его назад не стоит, а в качестве замены лучше воспользоваться стальным уголком, привариваемым к рабочей поверхности. Такой ход будет гораздо надежнее, чем заводская пластмасса.

Разработка на основе асинхронного двигателя

Инструменты и материалы:

• асинхронный двигатель;
• адаптер;
• редуктор;
• опорный держатель;
• болты с гайками;
• уголок стальной;
• сварочный аппарат.

Мощность электромотора для циркулярки должен быть не менее 1,5 кВт.

Данный вариант выйдет гораздо дешевле и надежнее, но работы предстоит гораздо больше. Вместо асинхронных двигателей нельзя использовать коллекторные, т.к. последние дают гораздо большую скорость при меньшей мощности, что оптимально для болгарок.

Для начала выбирается моторчик, мощность которого должна быть не менее 1 кВт, а лучше 1,5-2 кВт, при 4000-4500 об\мин. Такой вариант выдает немного большую мощность, чем требуется, поэтому при работе с ним не будет затруднений, а если прослужит лет 10, то это будет очень мало.

Если удалось отыскать нужный моторчик, то нужно его закрепить к рабочей поверхности, к питанию подключить адаптер, а на вал прикрутить опорный держатель для фрезы. Но чаще всего приобретаются более оборотистые аналоги, для которых приходится докупать понижающий редуктор. Для их взаимного скрепления достаточно воспользоваться болтами с гайками, т.к. отверстия почти всегда находятся напротив. В противном случае придется воспользоваться саморезами по металлу и присоединить двигатель таким образом.

Рабочая поверхность по возможности должна быть металлической, в любом случае очень надежной, т.к. мощность у получившегося инструмента достаточно большая, и при работе он может начать вибрировать. В качестве защиты используется обычный уголок или профиль из стали, который наваривается на рабочую поверхность слегка поодаль от фрезы. Располагается снизу от столешницы, т.к. верхняя часть не может пострадать. Особое внимание следует уделить сварному шву, который не должен расколоться даже от сильного удара.

Даже при условии идеально проработанного инструмента нередко возникает досадная ошибка — неправильное его расположение. При вращении нижняя кромка диска должна вращаться к мастеру, тогда как верхняя, соответственно, от него. Если этого не сделать, то очень быстро придется подружиться с офтальмологом, даже при условии использования защитных очков. А при правильном выполнении рабочие ботинки всегда можно обмести любой щеткой после окончания работы.

Краткое послесловие

Нередко так получается, что самодельный рабочий инструмент приходится заменять на заводской. Причины у этого могут быть разные, но циркулярка остается бесхозной, поэтому ее нужно перепрофилировать.

Болгарку назад не восстановить, а мотор от простоя может заржаветь, поэтому оптимальным вариантом станет торцовочная пила.

Нужна по хозяйству она не особо часто, а стоит поистине огромных денег. Чтобы самому сделать циркулярку, не потребуется много сил и средств, но нужен запас терпения. Качественно изготовленный инструмент будет служить еще очень много лет, причем его можно настроить непосредственно под нужды хозяина, что невозможно ни с одним заводским аналогом.

При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.

Как быть и что делать?

Инструменты и материалы:

• дрель (шуруповерт);
• хомуты;
• саморезы;
• болты с гайками;
• понижающий редуктор.

Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.

В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:

1. Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки – ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск.
2. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно.
3. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках. Тут важно не повредить ничего из двигательных систем, чтобы собранная для начала заработала. Саморезы для уверенности используются парно на каждое место стыка.
4. При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях.
5. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.

При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.

Вернуться к оглавлению

Дополнительные аспекты и подведение итогов

Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него – опилки будут лететь куда угодно (особенно на ноги), но не в глаза.

Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.

Круглая пила - незаменимая в хозяйстве вещь. Ранее такой инструмент называли циркуляркой. С ее помощью можно распиливать гипсокартон, фанеру, доски, мягкие металлы, ламинат. В отличие от ручной пилы, круглая позволяет существенно сэкономить время. Чтобы избежать лишних расходов, можно сделать циркулярку из болгарки своими руками в домашних условиях.

Требуемые материалы и рабочие инструменты

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

• рабочая болгарка;
• диск для циркулярной пилы;

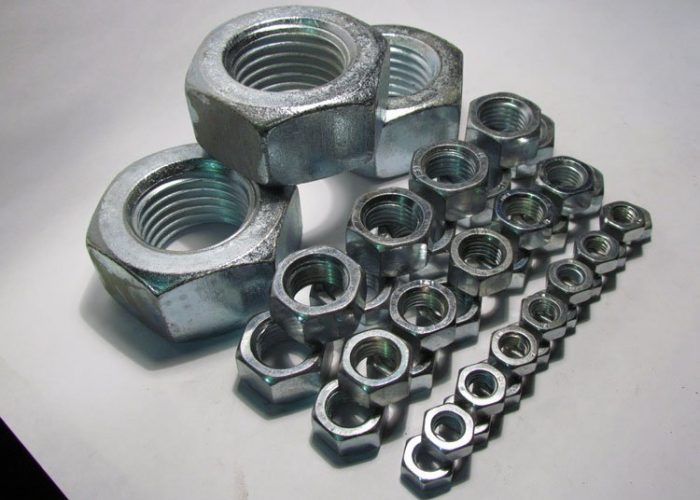

• гайки, болты и другие крепежные элементы;
• электрическая дрель со сверлами;
• отвертки, гаечные ключи, плоскогубцы;
• прямоугольная металлическая труба;
• уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Упорно-скользящая конструкция - основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге - конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

• Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
• Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
• Из двух частей полой трубы из металла сварить Т-образный рычаг.
• Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
• Скрепить металлическую конструкцию хомутами.
• К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Круглопильный станок из ручной циркулярки

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции - крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто. Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом. Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов. Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство.

Виды циркулярных пил

Циркулярка из болгарки бывает двух основных видов.

• Мини-циркулярка (роторайзер)

Это современный агрегат с узкой сферой применения, способный достойно конкурировать со стационарным оборудованием. Он применяется для периодических домашних операций и в частных мастерских при сборке мебели

• Стационарная

Это устройство необходимо для проведения значительного объёма работ: пиление, шлифование, сверление, строгание, заточка инструмента. По сравнению с мини-циркуляркой стационарный агрегат отличается большей массивностью и надёжностью конструкции.

Что понадобится для изготовления

Циркулярка из болгарки производится с применением следующих средств:

• болгарка;

• листовой металл;

• отвёртка, гаечный ключ и плоскогубцы;

• набор крепёжных элементов;

• металлический уголок

• диск с зубьями;

• электродрель.

Видео: Весь процесс изготовления циркулярки из УШМ

Конструкция циркулярной пилы

Конструкция самодельной циркулярной пилы предусматривает следующие основные элементы:

• Двигатель

Оптимальный выбор привода для станка – это двигатель болгарки мощностью около 1 кВт . В комплекте с углошлифовальной машинкой идут струбцины, позволяющие закрепить её на станине.

Двигатель инструмента имеет высокие обороты и может долго функционировать без перерывов. Рекомендуется подобрать УШМ, обладающую высокой мощностью, прочным редуктором и оснащаемую функцией плавного пуска.

• Скользящий упор

Он состоит из нескольких металлических уголков, расположенных по обе стороны от пильного диска. Нижние кромки скользящего упора закругляются для повышения удобства пилы в использовании.

• Осевая рукоятка

Она обеспечивает стабильное положение циркулярной пилы. Изготавливается из металлического прутка. На её концах предусмотрены отверстия. Рукоятка присоединяется к циркулярке с применением крепежей.

• Регулировочная штанга

Позволяет выполнять регулировку глубины пропила. Она выполняется из стального прутка диаметром 5-6 мм . Один конец заготовки изгибается в форме петли и закрепляется передними болтами. На хвостовике прутка предусмотрена резьба, куда навинчиваются гайки.

• Редуктор

Для эффективной работы циркулярной пилы применяется система из шкивов и ремня. Необходимо обеспечить скорость вращения диска на уровне приблизительно 6 500-7 200 об/мин . Следует выбрать два диска с разным диаметром: у одного он равняется 0,7 диаметра другого.

Если используется ременная передача, рекомендуется предусмотреть надлежащую систему натяжения: УШМ жёстко крепится к станине, а рабочая поверхность с валом фиксируется после установки ремня.

Изготовление циркулярки

Циркулярка из болгарки изготавливается своими руками в несколько этапов:

• Подготовка стола

Необходимо обеспечить устойчивость стола, исключив возможные раскачивания. В качестве каркаса можно выбрать конструкцию из металлопрофиля. Для изготовления поверхности стола можно выбрать железный лист, фанеру, стекло, ДСП. Должна быть предусмотрена прорезь для режущего диска.

• Установка болгарки

Болгарку следует зафиксировать к планке под столешницей при помощи струбцин. Резьбовые соединения необходимо скрепить при помощи фиксаторов. При размещении диска необходимо обеспечить, чтобы его значительная часть выступала над столешницей. Над диском устанавливается защитный козырёк.

• Установка упорной планки

Для создания упорной планки применяется металлический уголок. Её рекомендуется установить на специальную фанеру. Пластину с планкой необходимо закрепить к столешнице при помощи струбцин.

• Проводка электричества

Необходимо вывести провода и подключить их к удлинителю. Можно произвести закрепление проводов под столешницей посредством степлера.

• Проверка диска

Нужно проверить рукой, насколько легко поворачивается диск. Стоит дополнительно проверить его ход при снятом напряжении. Для контроля эффективности выполняется кратковременный пуск циркулярки.

• Запуск устройства

Инструмент готов к работе. Время от времени следует выполнять проверку температуры двигателя на наличие перегрева. Длительные нагрузки на двигатель и редуктор УШМ недопустимы.

Техника безопасности

При работе с циркулярной пилой следует соблюдать определённые правила техники безопасности:

• Перед запуском агрегата следует принять определённые меры по предотвращению вероятности травм. При использовании ручного инструмента нужно расположить кнопку запуска на удалении от режущего элемента. Если применяется стационарная конструкция, то стол с механической частью заблаговременно привинчивается к полу.

• Циркулярка – это потенциально опасное устройство, поэтому при работе с ним требуется повышенная внимательность. В первую очередь, запрещается стоять на одной линии с вращающимся режущим элементом. Кроме того, крайне не рекомендуется держать рядом с ним руки на расстоянии ближе, чем 20 см.

• Настоятельно рекомендуется подавать древесину к диску циркулярной пилы при помощи специальных брусков. Иначе имеется риск травмировать руки, если произойдёт внезапное соскальзывание материала.

При правильном соблюдении всех этапов работ собственноручно изготовить циркулярную пилу – это несложная задача. Таким образом можно сэкономить немало средств и затрат времени. Подобный инструмент будет полезен при выполнении различных операций по дому.
