Promo бензопила регулировка карбюратора. Как отрегулировать карбюратор на бензопиле. Технические параметры пильных цепей

Карбюратор бензопилы – устройство, отвечающее за подачу топлива в камеру сгорания двигателя. От того, насколько правильно он работает, зависит не только мощность и эффективность работы инструмента, но и его экономичность.

Регулировка карбюратора бензопилы проводится редко: в основном, заводская настройка является оптимальной для нормальной работы. Но при необходимости осуществить более точную регулировку вращают регулировочные винты. Разберемся подробнее, в каких случаях приходится это делать.

Когда необходимо регулировать карбюратор бензопилы

Прежде всего, эту процедуру необходимо делать при ослаблении регулировочных винтов. Кроме того, существуют другие признаки, свидетельствующие о том, что необходима настройка карбюратора бензопилы:

поврежден защитный колпак;
наблюдается сильная вибрация;
значительный износ поршневой (в данном случае требуется также ремонт двигателя, но ремонт карбюратора бензопилы, как временная мера, способна сделать работу агрегата более стабильной);
при перебоях работы двигателя, связанных с засорением карбюратора (при этом требуется также и промывка);
двигатель либо вообще не заводится, либо глохнет сразу после старта (причина – обеднение рабочей смеси);
значительное повышение расхода топлива и обильный выхлоп (это происходит при неполном сгорании топливной смеси).

Предварительные процедуры

Устройство карбюратора бензопилы принципиально схоже во всех моделях. Однако, в зависимости от производителя, некоторые различия в схемах регулировки существуют. Главная цель – изменить качество и количество топливно-воздушной смеси, поступающей в камеру сгорания двигателя.
Необходимо соблюдать следующие правила во время работы:

цепь должна быть направлена в сторону во избежание получения травмы;
инструмент следует уложить на ровную, устойчивую площадку (стол, стеллаж), причем режущие кромки должны находиться на безопасном расстоянии от любых предметов.

Следует знать, что практически любой карбюратор регулируется тремя винтами.

Винт, управляющий главным жиклером и обозначенный литерой «H»: он отвечает за максимальные обороты.
Винт с обозначением «L»: он управляет жиклером холостого хода на малых оборотах вала двигателя.
Винт регулировки режима холостого хода (разные производители применяют свои обозначения, например: «S», «LA» (Stihl), «T» (Husqvarna), Partner).

В некоторых случаях регулировочных винтов в карбюраторе меньше, таким способом производители пытаются упростить его регулировку.

Важно: прежде чем приступить к регулировке, следует изучить инструкцию по эксплуатации, где должны быть указаны углы поворота винтов. Это важное условие сохранности рабочих параметров двигателя.

Весь процесс регулировки условно можно разделить на два этапа:

базовый (при выключенном двигателе);
окончательный (выполняется на прогретом двигателе).

Как отрегулировать карбюратор на бензопиле: базовый этап

Регулировочные винты минимальных и максимальных оборотов (обозначены «L» и «H» соответственно) следует медленно завернуть до упора по часовой стрелке, после чего их нужно отвернуть обратно на полтора оборота.

Как настроить карбюратор на бензопиле: окончательный этап

В течение 10 мин выполняется прогрев двигателя на средних оборотах.
Винт («S», «LA», «T», Partner) регулировки холостого хода вращают против часовой стрелки до тех пор, пока двигатель не войдет в устойчивый режим работы. Цепь при этом должна оставаться неподвижной. Если двигатель глохнет в режиме холостого хода, винт регулировочный требуется довернуть по часовой стрелке. Если наблюдается движение цепи – винт выкручивается против часовой.
Выполняется проверка работы двигателя в режиме максимальных оборотов и во время ускорения.

Проверка ускорения

Следует считать, что двигатель нормально работает в режиме ускорения, если во время плавного нажатия на акселератор обороты возрастают до максимального значения (от 2800 до 15000) за короткое время. В противном случае необходимо отвернуть против часовой стрелки винт с маркировкой «L» максимум на 1/8 оборота.

Регулировка максимального числа оборотов

Для этого предназначен регулировочный винт с обозначением «H». Вращением его по часовой стрелке увеличивают обороты, а вращением в противоположную сторону – уменьшают. Необходимо установить максимальную частоту вращения в пределах 11500 – 15000 об/мин. Превышение грозит тем, что двигатель станет работать «вразнос» и произойдут нарушения в процессе зажигания. Вращая винт «H», следует ориентироваться на то, как происходит зажигание. С появлением сбоев, вращение по часовой стрелке нужно прекратить и вернуть немного винт против часовой стрелки.

Повторная проверка на холостом ходу

После регулировки работы карбюратора в режиме ускорения и при максимальных оборотах, требуется проверить работу инструмента в режиме холостого хода. Если регулировка выполнена правильно, будут соблюдаться такие условия:

Цепь в режиме холостого хода остается неподвижной.
Двигатель быстро набирает обороты при нажатии на акселератор.
Звук работы двигателя должен быть схожим на четырехтактный агрегат.

Если вышеуказанные условия не соблюдаются в полном объеме, регулировку карбюратора (исключая базовый этап) следует повторить. Отсутствие опыта у наладчика может стать причиной разрегулировки узла. При невозможности самостоятельной настройки, для достижения стабильной работы бензопилы рекомендуется обратиться за помощью к профессионалам.

В заключение – видео процесса регулировки карбюратора бензопилы Stihl MS 250.

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система не прослужит долго. Сегодня мы расскажем о процессе регулировки и устранения различных сбоев в работе.

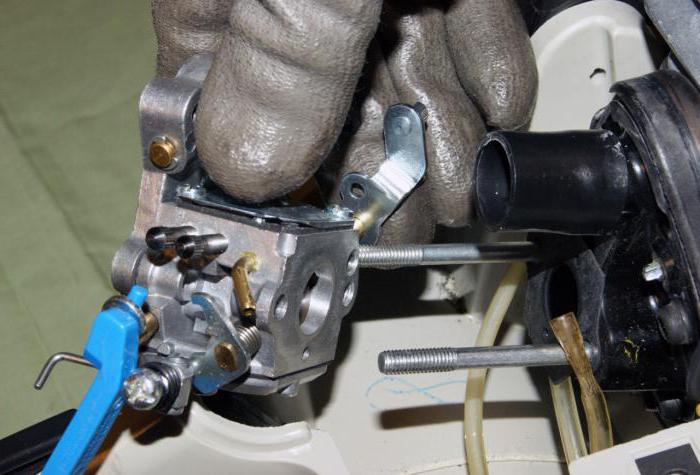

Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

Карбюратор бензопилы - это одна из главных составляющих данного инструмента. Он отвечает за подачу топлива. Эффективность и мощность работы оборудования зависит от того, насколько правильно функционирует данный узел. Своевременная регулировка позволяет обеспечить еще и экономичность.

Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что регулировка этой части устройства осуществляется довольно редко. Как правило, заводской настройки оказывается достаточно для нормальной работы. Однако если требуется более точная регулировка, то можно воспользоваться специальными винтами. Перед началом подобных работ необходимо разобраться с тонкостями и нюансами процесса.

Когда требуется регулировка карбюратора

Если произошло так, что регулировочные винты оказались ослаблены, то следует произвести На необходимость осуществления данных манипуляций могут указывать еще и другие признаки, среди них:

поломка защитного колпака;
значительный износ поршня;
перебои в работе мотора;
сильная вибрация;
отсутствие ответа от двигателя при попытке завести инструмент;
повышение расхода топлива;
сильный выхлоп.

Дополнительные признаки

Если произошел поршневой износ, то необходимо будет осуществить еще и ремонт мотора, а вот регулировка карбюратора выступит временной мерой, при этом агрегат станет работать более стабильно. Если описываемый узел оказался засорен, что привело к перебоям в работе мотора, то необходимо будет осуществить еще и промывку.

Тогда как при возникновении ситуации, когда двигатель глохнет или не заводится, можно сделать вывод, что рабочая смесь оказалась обеднена. На неполное сгорание топливной смеси указывает еще и обильный выхлоп. К такому выводу можно прийти, если инструмент стал расходовать топливо в чрезмерно большом количестве.

Предварительные манипуляции

Для того чтобы добраться до карбюратора, на крышке инструмента откручиваются болты. Корпус надо открыть а поролон, а также части воздушного фильтра необходимо вынуть. Только теперь можно приступать к регулировке. Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что в качестве основной задачи данных работ выступает изменение количества и качества топливовоздушной смеси, которая нагнетается в камеру сгорания мотора.

Во время работы вы должны руководствоваться определенными правилами, среди них:

цепь необходимо направить в сторону;
оборудование следует уложить на ровную поверхность;
режущие части нужно удалить на безопасное расстояние.

Первое требование обусловлено необходимостью исключения получения травмы. Если вы задались вопросом о том, как настроить карбюратор на бензопиле, то должны знать о том, что осуществлять данные работы необходимо, используя три винта. Первый из них управляет жиклёром и обозначается буквой «Н». Он необходим для корректировки максимальных оборотов.

Второй винт можно найти по букве «L». Этот узел необходим для управления жиклёра холостого хода на низких оборотах вала. Довольно часто начинающие мастера задаются вопросом о том, как настроить карбюратор на бензопиле «Партнер». В ней третий винт обозначается буквой «T». Он нужен для корректировки режима холостого хода. Процесс регулировки подразделяется на этапы:

базовый;
окончательный.

Первый ведется при выключенном моторе, тогда как второй - на прогретом двигателе.

Базовый этап регулировки

Для начала необходимо задействовать винты оборотов. Их заворачивают до упора по часовой стрелке. Затем отворачивают обратно на полтора оборота.

Окончательный этап

Перед тем как настроить карбюратор на бензопиле «Хускварна», необходимо найти третий винт, который обозначается буквой «T». Затем двигатель прогревается в течение 10 минут на средних оборотах. Третий винт необходимо повернуть против часовой стрелки, дождавшись того, чтобы мотор начал работать устойчиво. Цепь должна быть неподвижной.

Если то винт следует повернуть по часовой стрелке. Когда цель двигается, то винт выкручивается обратно. Если перед вами встал вопрос о том, как настроить карбюратор на бензопиле, на следующем этапе вы должны проверить, насколько правильно работает мотор на максимальных оборотах при ускорении. Следует полагать, что двигатель функционирует правильно при ускорении, если при нажатии на акселератор возрастают обороты до максимального значения в пределах от 2800 до 15000. Винт с обозначением «L» необходимо отвернуть влево на восьмую часть оборота.

Корректировка максимального количества оборотов

Перед тем как настроить карбюратор на бензопиле «Партнер 350», вы должны отыскать винт «H». Он необходим для регулировки максимального числа оборотов. Вращать его следует по часовой стрелке, тогда как если необходимо уменьшить число, то движение винта должно быть направлено в противоположную сторону.

Следует установить максимальную частоту в пределах от 11500 до 15000 оборотов за минуту. Если это значение будет превышено, то мотор будет работать на износ, что непременно приведет к нарушению при зажигании. При вращении винта под буквой «H» нужно учитывать, как происходит зажигание. Если возникли сбои, то вращение следует прекратить, провернув винт против часовой стрелки.

Проверка на холостом ходу

Вы должны знать, как настроить карбюратор на В этом случае осуществляется еще и повторная проверка на холостом ходу. Как только регулировка в режиме ускорения была завершена, необходимо вывести инструмент на Если вы все сделали правильно, то цепь будет оставаться неподвижной, а мотор в короткие сроки наберет обороты, когда вы нажимаете на акселератор.

Следует прислушаться еще и к работе двигателя. Звук должен быть похож на четырехтактный агрегат. Если вы думаете над тем, как правильно настроить карбюратор на бензопиле, то должны позаботиться о том, чтобы вышеупомянутые условия были соблюдены. Если это не так, то регулировку необходимо повторить, при этом базовый этап опускается. Не следует браться за работу, если вы не имеете достаточного опыта, ведь в этом случае может произойти разрегулировка узла. Когда самостоятельная настройка невозможна, то стабильной работы можно достичь, обратившись к профессионалам.

Нюансы марки «Штиль MS 250»

У вас может возникнуть вопрос о том, как настроить карбюратор на бензопиле «Штиль». Для начала следует определиться, когда возникает такая необходимость. Описываемые работы могут потребоваться, если электроды свечи зажигания поменяли цвет. Когда он оказался черным, это указывает на переобогащение, тогда как при можно быть спокойным, так как это является нормой. Когда мастер замечает белый налет, то он может быть уверен в том, что смесь обеднена.

Основную роль в регулировке играет верхний винт, он в описываемый модели располагается ближе к глушителю. Если следовать заводским параметрам, которые вы можете отыскать на крышке инструмента, то данный винт необходимо выкрутить на один оборот, а после осуществлять корректировку. При выкручивании смесь будет обогащаться, тогда как если винт вкрутить, то смесь будет обеднена, при этом в воздушно-топливную смесь попадет меньшее количество бензина.

Заключение

Для проведения работ понадобится не только ровная поверхность, но и тахометр, по которому вы сможете определить нарушения в работе регулируемого узла. При оборотах винтов звук должен быть ровным, если вы заметили визжащий нотки, то это указывает на то, что смесь перенасыщена.

Если вы не имеете достаточного опыта, то перед началом работ необходимо ознакомиться с принципом работы карбюратора, который функционирует так же, как и двигатель внутреннего сгорания. При этом провоцируется небольшой взрыв, который происходит в цилиндре зажигания смеси. Давление от этого процесса толкает поршень, который вращает коленвал. Движение перерастает во вращение, которое двигает цепь через звездочку. При оптимальной работе двигатель потребляет до 10 мг топлива в каждом цикле. Тогда как смесь для мотора подготавливается в карбюраторе.

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

Во-1-х, аннотация по эксплуатации самого устройства.
Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
В-3-х - отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров - регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других – низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Читайте:

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Бензопила CARVER — проблемы с пуском и ремонт

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна .

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.

Видео на закуску

Удачи и до новых встреч! С вами был Андрей Ноак.

Для чего и как проводится регулировка карбюратора бензопилы Бензиновый двигатель работает, сжигая за ранее приготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтоб приготовить смесь в нужной пропорции. От работы карбюратора зависит, будет ли движок работать с заявленной мощностью либо заглохнет. Принцип работы...
