Полупроводниковые холодильники пельтье. Термоэлектрический охладитель пельтье Самодельный холодильник на элементах пельтье

В категории товаров для туризма, активного отдыха и оборудования для дачного домика стабильной популярностью пользуются компактные портативные холодильники. Большинство предлагаемых промышленностью изделий являются пассивными охладителями – это разного рода контейнеры с теплоизолированными стенками, удлиняющие процесс нагревания упакованной в них пищи. В отличие от них, приборы активного типа генерируют холод внутри камеры, питаясь от внешнего источника электрического тока. Чтобы сэкономить бюджет на покупке дорогостоящего аксессуара для путешествий, можно сделать автомобильный холодильник на элементах Пельтье своими руками.

Подготовительный этап

Чтобы удачно поставить элемент Пельтье себе на службу, необходимо ознакомиться с теоретической частью задачи:

• что такое элемент Пельтье;
• как рассчитать требуемый объем холодильника;
• как обеспечивать устройству требуемое питание и корректный отвод тепла;
• какие существуют схемы подключения данного термоэлектрического модуля.

В основе работы элемента Пельтье лежит одноименный эффект, при котором, в зависимости от направления и силы тока, протекающего через точку контакта двух полупроводников различного состава, происходит либо выделение, либо поглощение тепла. Это явление стали использовать в радиоэлектронике для локального охлаждения интегральных матриц, диодов и т. д. Позже компактную, нешумную, недорогую и надежную деталь стали использовать как кустарную замену воздушному охлаждению процессоров ПК. Чаще всего в качестве рабочего модуля рассматривается элемент Пельтье 12703 для холодильника полезным объемом до 0,5 куб. м.

Одного элемента Пельтье 12703, работающего от 12 V, потребляющего около 3А и 28 Вт; размерами 40х40х10 мм; хватает для создания в закрытом объеме 0,5-0,7 куб. м. разницы температур в 20 градусов с окружающей средой. Деталь будет корректно функционировать только при работающем теплоотводном устройстве (металлическом радиаторе) и вентиляторе, обеспечивающем отток воздуха от него. Если запитать элемент 12703 без обеспечения оттока тепла, равно как и его аналоги, охлаждавшие мощные диоды, он может сгореть в течение минуты.

Корпус и рабочая камера самодельного агрегата

Чтобы сконструировать автомобильный холодильник своими руками, потребуется теплоизолированный бокс с твердой неметаллической стенкой. Это может быть серийно выпущенный термобокс для путешествий (пассивно сохраняющий прохладную температуру) или подходящий по размерам пластиковый, фанерный, сделанный из МДФ или подобного теплоизолирующего материала, ящик с плотно закрывающейся крышкой.

1. Для удобства корпус портативной морозилки можно оснастить ручками по бокам.
2. Внутри камера самодельного устройства должна быть изолирована с помощью пенофола, пенополистирола, монтажной пены либо листового пенопласта. Исключение – место установки охлаждающего модуля. В точке крепления нужно сделать отверстие под модуль, выемки для монтажа радиаторов и корректного отвода воздуха.
3. Выбирая, какой лучше поставить радиатор и вентилятор охлаждения, следует обратить внимание на недорогие компьютерные детали: кулер охлаждения центрального процессора и его радиатор.
4. При монтаже радиатора на модуль Пельтье нужно обязательно использовать термопасту.
5. Внешний радиатор с размещенным на нем кулером следует защитить от повреждений или прикосновения, лучше с помощью решетки.

Что понадобится для сборки охлаждающего агрегата

Самодельный автомобильный холодильник с элементом Пельтье потребует таких деталей, как:

• теплоизолированный контейнер;
• охлаждающий модуль;
• 2 радиатора и 2 вентилятора (внутри и снаружи);
• термореле с выносным датчиком (микроконтроллер с термостатом);
• переключатель на два положения (вкл./выкл.) и провод.

Для подключения к автомобильному аккумулятору понадобятся длинные провода и разъемы (крокодилы). Не рекомендуется организовывать подключение через разъем прикуривателя, поскольку во время работы контакт сильно нагревается и может вывести из строя проводку авто. Чтобы обеспечить работу морозильного агрегата от сети на даче, следует приобрести компьютерный или другой подходящий блок питания на 12-15 V с проводами и штепселем.

Последовательность монтажа

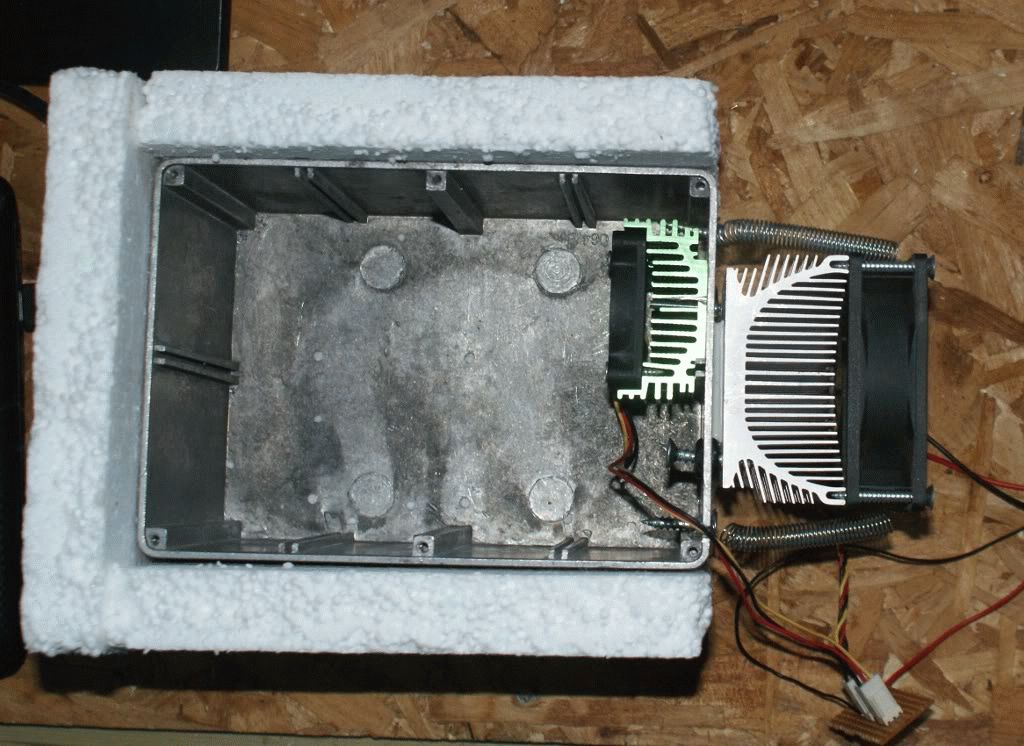

Перед тем как поставить элемент Пельтье на холодильник, сделанный своими руками, следует проверить работоспособность конструкции, смонтировав ее в готовом виде на плоской дощечке соответствующего размера.

Схема компоновки деталей следующая:

• модуль монтируется в вырезанное точно по его размеру отверстие в основании (крышке или стенке автомобильного холодильника);
• к обеим его плоскостям крепятся предварительно смазанные термопастой радиаторы;
• на каждый радиатор устанавливается вентилятор в режиме отведения воздуха.

Чтобы понять, какой стороной лучше поставить модуль, следует обратиться к практике обозначений «плюса» красным проводом, а «минуса» – черным. При подаче тока с плюсовой клеммы аккумулятора на красный провод модуля, будет нагреваться та его сторона, на которой расположена маркировка. При обратном подключении – противоположная.

Во время эксплуатации самодельного автомобильного холодильника следует принимать во внимание, что продукты, загружаемые в него, должны быть по возможности охлажденными, иначе аппарату придется затратить большое количество энергии и времени на то, чтобы сначала охладить их, а уже затем – поддерживать заданную температуру внутри камеры.

Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника.

Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении.

Что это такое?

Под данным термином подразумевают термоэлектрическое явление, открытое в 1834 году французским естествоиспытателем Жаном-Шарлем Пельтье. Суть эффекта заключается в выделении или поглощении тепла в зоне, где контактируют разнородные проводники, по которым проходит электрический ток.

В соответствии с классической теорией существует следующее объяснение явления: электрический ток переносит между металлами электроны, которые могут ускорять или замедлять свое движение, в зависимости от контактной разности потенциалов в проводниках, сделанных из различных материалов. Соответственно, при увеличении кинетической энергии, происходит ее превращение в тепловую.

На втором проводнике наблюдается обратный процесс, требующий пополнения энергии, в соответствии с фундаментальным законом физики. Это происходит за счет теплового колебания, что вызывает охлаждение металла, из которого изготовлен второй проводник.

Современные технологии позволяют изготовить полупроводниковые элементы-модули с максимальным термоэлектрическим эффектом. Имеет смысл кратко рассказать об их конструкции.

Устройство и принцип работы

Современные модули представляет собой конструкцию, состоящую из двух пластин-изоляторов (как правило, керамических), с расположенными между ними последовательно соединенными термопарами. С упрощенной схемой такого элемента можно ознакомиться на представленном ниже рисунке.

Обозначения:

• А – контакты для подключения к источнику питания;
• B – горячая поверхность элемента;
• С – холодная сторона;
• D – медные проводники;
• E – полупроводник на основе р-перехода;
• F – полупроводник n-типа.

Конструкция выполнена таким образом, что каждая из сторон модуля контактирует либо p-n, либо n-p переходами (в зависимости от полярности). Контакты p-n нагреваются, n-p – охлаждаются (см. рис.3). Соответственно, возникает разность температур (DT) на сторонах элемента. Для наблюдателя этот эффект будет выглядеть, как перенос тепловой энергии между сторонами модуля. Примечательно, что изменение полярности питания приводит к смене горячей и холодной поверхности.

Рис. 3. А – горячая сторона термоэлемента, В – холодная

Технические характеристики

Характеристики термоэлектрических модулей описываются следующими параметрами:

• холодопроизводительностью (Q max), эта характеристика определяется на основе максимально допустимого тока и разности температуры между сторонами модуля, измеряется в Ваттах;
• максимальным температурным перепадом между сторонами элемента (DT max), параметр приводится для идеальных условий, единица измерения — градусы;
• допустимая сила тока, необходимая для обеспечения максимального температурного перепада – I max ;
• максимальным напряжением U max , необходимым для тока I max , чтобы достигнуть пиковой разницы DT max ;
• внутренним сопротивлением модуля – Resistance, указывается в Омах;
• коэффициентом эффективности – СОР (аббревиатура от английского — coefficient of performance), по сути это КПД устройства, показывающее отношение охлаждающей к потребляемой мощности. У недорогих элементов этот параметр находится в пределах 0,3-0,35, у более дорогих моделей приближается к 0,5.

Маркировка

Рассмотрим, как расшифровывается типовая маркировка модулей на примере рисунка 4.

Рис 4. Модуль Пельтье с маркировкой ТЕС1-12706

Маркировка разбивается на три значащих группы:

1. Обозначение элемента. Две первые литеры всегда неизменны (ТЕ), говорят о том, что это термоэлемент. Следующая указывает размер, могут быть литеры «С» (стандартный) и «S» (малый). Последняя цифра указывает, сколько слоев (каскадов) в элементе.
2. Количество термопар в модуле, изображенном на фото их 127.
3. Величина номинального тока в Амперах, у нас – 6 А.

Таким же образом читается маркировка и других моделей серии ТЕС1, например: 12703, 12705, 12710 и т.д.

Применение

Несмотря на довольно низкий КПД, термоэлектрические элементы нашли широкое применение в измерительной, вычислительной, а также бытовой технике. Модули являются важным рабочим элементом следующих устройств:

• мобильных холодильных установок;
• небольших генераторов для выработки электричества;
• систем охлаждения в персональных компьютерах;
• кулеры для охлаждения и нагрева воды;
• осушители воздуха и т.д.

Приведем детальные примеры использования термоэлектрических модулей.

Холодильник на элементах Пельтье

Термоэлектрические холодильные установки значительно уступают по производительности компрессорным и абсорбционным аналогам. Но они имеют весомые достоинства, что делает целесообразным их использование при определенных условиях. К таким преимуществам можно отнести:

• простота конструкции;
• устойчивость к вибрации;
• отсутствие движущихся элементов (за исключением вентилятора, обдувающего радиатор);
• низкий уровень шума;
• небольшие габариты;
• возможность работы в любом положении;
• длительный срок службы;
• небольшое потребление энергии.

Такие характеристики идеально подходят для мобильных установок.

Элемент Пельтье как генератор электроэнергии

Термоэлектрические модули могут работать в качестве генераторов электроэнергии, если одну из их сторон подвергнуть принудительному нагреву. Чем больше разница температур между сторонами, тем выше сила тока, вырабатываемая источником. К сожалению, максимальная температура для термогенератора ограничена, она не может быть выше точки плавления припоя, используемого в модуле. Нарушение этого условия приведет к выходу элемента из строя.

Для серийного производства термогенераторов используют специальные модули с тугоплавким припоем, их можно нагревать до температуры 300°С. В обычных элементах, например, ТЕС1 12715, ограничение – 150 градусов.

Поскольку КПД таких устройств невысокий, их применяют только в тех случаях, когда нет возможности использовать более эффективный источник электрической энергии. Тем не менее, термогенераторы на 5-10 Вт пользуются спросом у туристов, геологов и жителей отдаленных районов. Большие и мощные стационарные установки, работающие от высокотемпературного топлива, используют для питания приборов газораспределительных узлов, аппаратуры метеорологических станций и т.д.

Для охлаждения процессора

Относительно недавно данные модули стали использовать в системах охлаждения CPU персональных компьютеров. Учитывая низкую эффективность термоэлементов, польза от таких конструкций довольно сомнительна. Например, чтобы охладить источник тепла мощностью 100-170 Вт (соответствует большинству современных моделей CPU), потребуется потратить 400-680 Вт, что требует установки мощного блока питания.

Второй подводный камень – незагруженный процессор будет меньше выделять тепловой энергии, и модуль может охладить его меньше точки росы. В результате начнет образовываться конденсат, что, гарантировано, выведет электронику из строя.

Тем, кто решиться создать такую систему самостоятельно, потребуется провести серию расчетов по подбору мощности модуля под определенную модель процессора.

Исходя из выше сказанного, использовать данные модули в качестве системы охлаждения CPU не рентабельно, помимо этого они могут стать причиной выхода компьютерной техники из строя.

Совсем иначе обстоит дело с гибридными устройствами, где термомодули используются совместно с водяным или воздушным охлаждением.

Гибридные системы охлаждения доказали свою эффективность, но высокая стоимость ограничивает круг их почитателей.

Кондиционер на элементах Пельтье

Теоретически такое устройство конструктивно будет значительно проще классических систем климат-контроля, но все упирается в низкую производительность. Одно дело — охладить небольшой объем холодильной камеры, другое — помещение или салон автомобиля. Кондиционеры на термоэлектрических модулях будут больше (в 3-4 раза) потреблять электроэнергии, чем оборудование, работающее на хладагенте.

Что касается использования в качестве автомобильной системы климат-контроля, то для работы такого устройства мощности штатного генератора будет недостаточно. Замена его на более производительное оборудование приведет к существенному расходу топлива, что не рентабельно.

В тематических форумах периодически возникают дискуссии на эту тему и рассматриваются различные самодельные конструкции, но полноценного рабочего прототипа пока не создано (не считая кондиционера для хомячка). Вполне возможно, ситуация измениться, когда появятся в широком доступе модули с более приемлемым КПД.

Для охлаждения воды

Термоэлектрический элемент часто используют как охладитель для кулеров воды. Конструкция включает в себя: охлаждающий модуль, контролер, управляемый термостатом и обогреватель. Такая реализация значительно проще и дешевле компрессорной схемы, помимо этого, она надежней и проще в эксплуатации. Но есть и определенные недостатки:

• вода не охлаждается ниже 10-12°С;
• на охлаждение требуется дольше времени, чем компрессорному аналогу, следовательно, такой кулер не подойдет для офиса с большим количеством работников;
• устройство чувствительно к внешней температуре, в теплом помещении вода не будет охлаждаться до минимальной температуры;
• не рекомендуется установка в запыленных комнатах, поскольку может забиться вентилятор и охлаждающий модуль выйдет из строя.

Настольный кулер для воды с использованием элемента Пельтье

Осушитель воздуха на элементах Пельтье

В отличие от кондиционера, реализация осушителя воздуха на термоэлектрических элементах вполне возможна. Конструкция получается довольно простой и недорогой. Охлаждающий модуль понижает температуру радиатора ниже точки росы, в результате на нем оседает влага, содержащаяся в воздухе, проходящем через устройство. Осевшая вода отводится в специальный накопитель.

Несмотря на низкий КПД, в данном случае эффективность устройства вполне удовлетворительная.

Как подключить?

С подключением модуля проблем не возникнет, на провода выходов необходимо подать постоянное напряжение, его величина указанна в даташит элемента. Красный провод необходимо подключить к плюсу, черный — к минусу. Внимание! Смена полярности меняет местами охлаждаемую и нагреваемую поверхности.

Как проверить элемент Пельтье на работоспособность?

Самый простой и надежный способ – тактильный. Необходимо подключить модуль к соответствующему источнику напряжения и дотронуться до его разных сторон. У работоспособного элемента одна из них будет теплее, другая – холоднее.

Если подходящего источника под рукой нет, потребуется мультиметр и зажигалка. Процесс проверки довольно прост:

1. подключаем щупы к выводам модуля;
2. подносим зажженную зажигалку к одной из сторон;
3. наблюдаем за показаниями прибора.

В рабочем модуле при нагреве одной из сторон генерируется электрический ток, что отобразится на табло прибора.

Как сделать элемент Пельтье своими руками?

Сделать самодельный модуль в домашних условиях практически невозможно, тем более в этом нет смысла, учитывая их относительно невысокую стоимость (порядка $4-$10). Но можно собрать устройство, которое будет полезным в походе, например, термоэлектрический генератор.

Для стабилизации напряжения необходимо собрать простой преобразователь на микросхеме ИМС L6920.

На вход такого преобразователя подается напряжение в диапазоне 0,8-5,5 В, на выходе он будет выдавать стабильные 5 В, что вполне достаточно для подзарядки большинства мобильных устройств. Если используется обычный элемент Пельтье, необходимо ограничить рабочий диапазон температуры нагреваемой стороны 150 °С. Чтобы не утруждать себя отслеживанием, в качестве источника тепла лучше использовать котелок с кипящей водой. В этом случае элемент гарантировано не нагреется выше температуры 100 °С.

Увлекся я домашним виноделием.

Почитал о пользе вина. Поискал полезное вино. Ужаснулся тем, что нам предлагают в магазинах. Даже от Крымских вин никакой пользы. Все пастеризовано, сделано из концентратов, непомерное количество консервантов. Домашние вина безбожно разбавляют, неизвестно в каких условиях их делают…

Решил попробовать сделать вино сам. Получилось просто замечательное виноградное вино. Сухое, почти без сахара, насыщенное, очень полезное, снимает усталость...

Но главное, мне понравился сам процесс изготовления вина. Очень интересно, времени занимает не много. Я именно увлекся виноделием, и, думаю, надолго.

Живу я в многоквартирном доме. Для изготовления вина это не создает абсолютно никаких проблем. У меня большая кладовая, в ней вино бродит, созревает. А вот как хранить вино длительное время не понятно.

Основное требование к хранению вина – низкая температура:

• 10 – 14 °C для сухих вин;
• до 16 °C для десертных;
• максимально допустимая температура 18 °C;
• 24 °C просто убивает вино.
• Не допустимы резкие перепады температуры.

Проблема усугубляется тем, что я предпочитаю сухие вина, которые требуют самой низкой температуры хранения.

Набрал в поисковых системах запросы.

• Хранение домашнего вина.
• Хранение вина в домашних условиях.
• Как хранить вино в квартире.

Единственный реальный совет по этому поводу – купить винный холодильник. Но такие устройства дорогие. Особенно если полезный объем винного холодильника не на 6-8 бутылок, а на несколько баллонов вина. Не думаю, что кто-то изготавливает домашнее вино объемами менее 10-20 л.

Требования к винному холодильнику.

Решил сделать винный холодильник своими руками. Проблема упрощается, относительно традиционных холодильников для продуктов, тем, что:

• Температура в холодильнике для вина может быть 14 °C, и даже устроит 18 °C, в то время как в холодильнике для продуктов 4-5 °C, а в морозилке – 20 °C. Понятно, что на поддержание более высокой температуры необходима меньшая мощность холодильника, меньше требования к теплоизоляции. Достаточно снизить температуру относительно окружающей среды на 5-7 °C.
• К винному холодильнику, установленному в кладовой нет особых требований по внешнему виду. Но если у кого-то такие требования появятся, всегда можно заказать красивый внешний корпус из ламинированного ДСП.
• Холодильник для вина открывается достаточно редко. Это упрощает требования к закрывающей дверце холодильника, вообще к способу закрывания корпуса.

Но есть и определенные требования:

• Не высокая потребляемая мощность, чтобы не разорится на оплате электроэнергии. Я решил, что максимальная потребляемая мощность должна быть не более 15-20 Вт.
• Система управления должна поддерживать температуру с высокой точностью, и главное – без резких колебаний. Релейные терморегуляторы от холодильников здесь совершенно не приемлемы.
• В качестве охлаждающего прибора – . Это накладывает еще специфичные требования на контроллер холодильника. Об этом я напишу в следующей публикации.

Последние два пункта меня нисколько не пугают. Я разрабатывал гораздо более сложные электронные контроллеры. Забегая вперед, скажу, что-что, а получился замечательным. Небольших размеров, достаточно простой, удобный, с высокими характеристиками. Он поддерживает температуру с точностью 0,1 °C, ограничивает мощность на заданном уровне, вырабатывает идеальные сигналы для элемента Пельтье.

Корпус холодильника для вина, выбор теплоизоляционного материала.

Из чего сделать корпус холодильника? Просмотрел статьи по этому вопросу в интернете, подумал, почитал про теплоизоляционные материалы. Пришел к однозначному выводу – корпус надо делать из экструдированного пенополистирола. У этого материала:

• Низкая теплопроводность – 0,031 Вт/(м·°K).
• Достаточно высокая прочность, стойкость к деформациям. Существуют варианты с различной плотностью. От плотности и зависит прочность.
• Он совершенно не боится влаги.
• К тому же пенополистирол легкий, просто обрабатывается, легко клеится.

В отличие от вариантов в интернете, в которых брался подходящий пластиковый корпус и обшивался теплоизоляционным материалом, я решил сделать корпус холодильника из плит пенополистирола и оклеить алюминиевой пленкой.

Расчитал, что мне необходимы плиты толщиной 5 см, но в ближайшем магазине нашел плиты Пеноплэкс толщиной только 4 см. Решил, что для первого опыта подойдет. Их и купил.

С учетом размеров полок в моей кладовой, решил сделать холодильник с полезным объемом, достаточным для хранения четырех пятилитровых баллонов.

Т.е. на 20 литров вина в четырех баллонах. Каждый баллон 5 л, высота 265 мм, диаметр 180 мм. Внутренние размеры холодильника 380 x 360 x 320 мм.

Получился вот такой чертеж деталей для корпуса.

Список деталей.

Выпилили мне эти детали в мебельном цехе за 200 руб. Материал обрабатывается замечательно. Края получились идеально ровными.

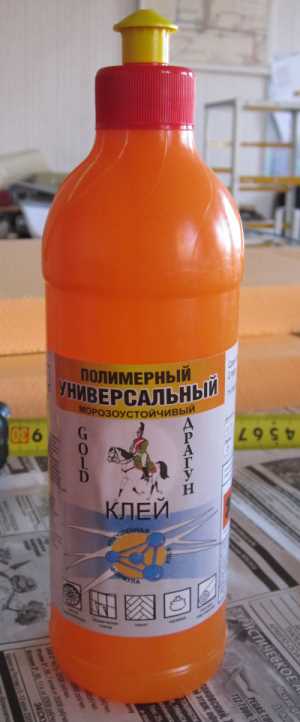

Использовал такой клей. Наверное, существует много других вариантов, но этот клей мне понравился.

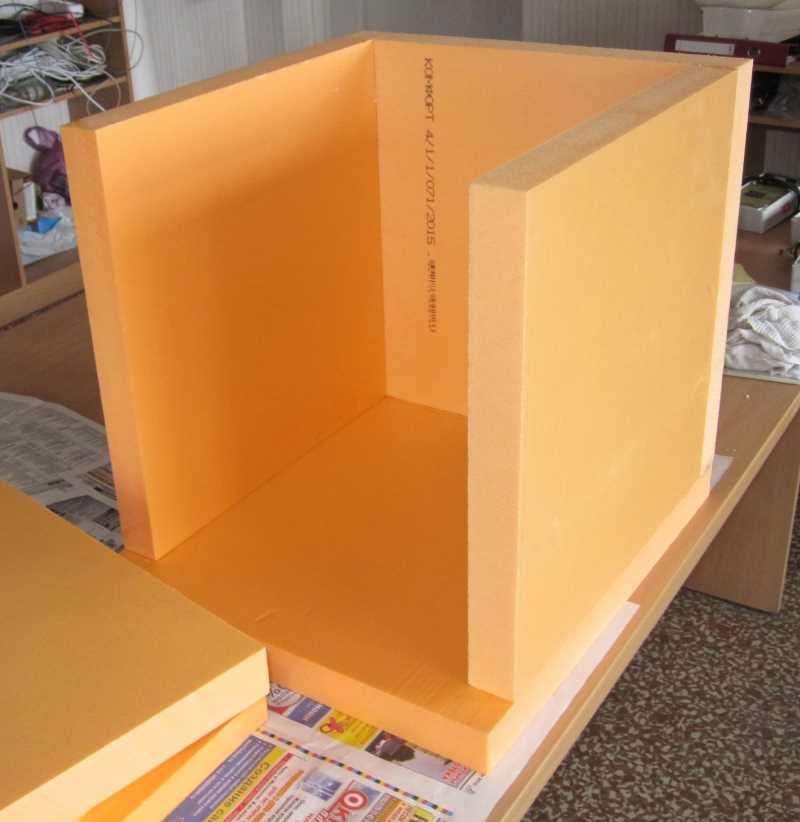

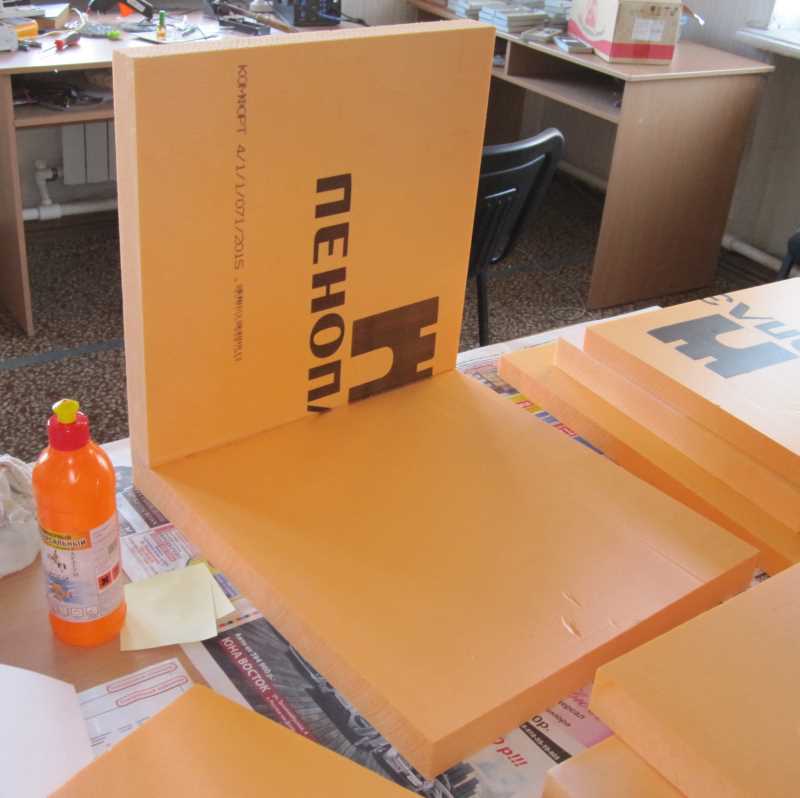

Осталось склеить детали. Это было не сложно, только слишком много клея на первый шов налил.

Склеил крышку и примерил, пока клей окончательно не высох. Подошла идеально.

Затем я оклеил корпус холодильника снаружи и изнутри алюминиевым скотчем.

Корпус холодильника готов.

Конструкция охлаждающего узла холодильника.

Оптимальная конструкция охлаждающего узла очевидна. Я постарался изобразить, как я ее вижу.

Задача состоит в том, чтобы холод с одной поверхности передать в холодильник на его внутренний радиатор. А другой, внешний радиатор должен отводить тепло с другой поверхности элемента Пельтье.

Боковую стенку холодильника под прямым углом пронизывает алюминиевый брусок сечением 40x40 мм. Через него передается холод внутрь корпуса. В камере к нему прикручивается внутренний радиатор, который охлаждает воздух. С другой стороны к бруску внешним радиатором прижимается элемент Пельтье. Конструкция оптимальная с точки зрения физических процессов:

• Минимальная длина передающего холод бруска.
• Большое сечение, а значит и хорошая теплопроводность бруска.
• Минимальная поверхность контакта холодной части охлаждающего узла с воздухом, а значит минимальные потери.
• Внешний радиатор располагается параллельно боковой стенке, увеличивая ширину всего холодильника только на свою толщину. Толщина радиатора, как правило, меньше других размеров.

Недостатки:

• Боковые поверхности алюминиевого бруска должны быть идеально ровные.
• Требуются сложные фрезерные работы.
• Сложное крепление внешнего и внутреннего радиаторов.

Я инженер электронщик, программист, не механик. Уверен, что механическую конструкцию этого узла многие сделают лучше меня. Пришлите фотографию, если сделаете.

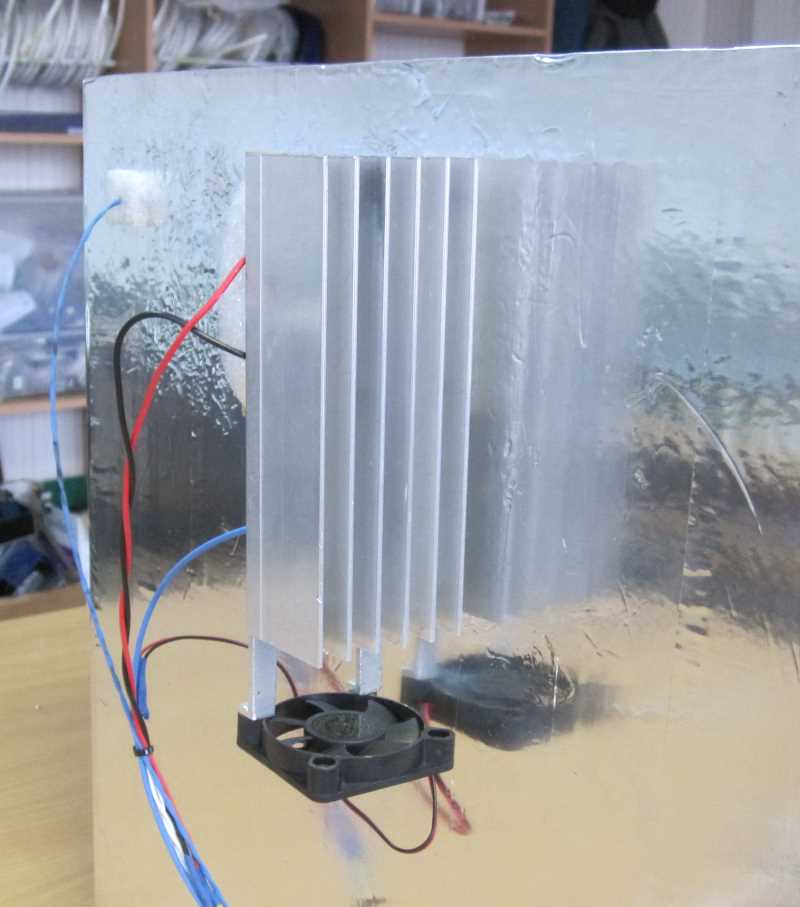

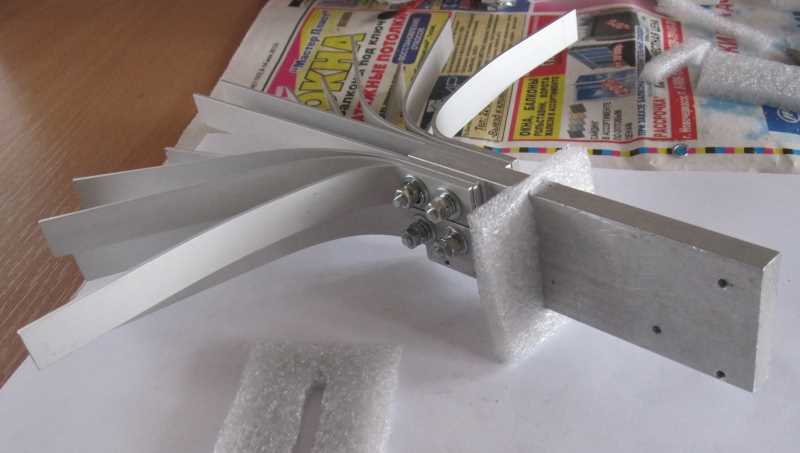

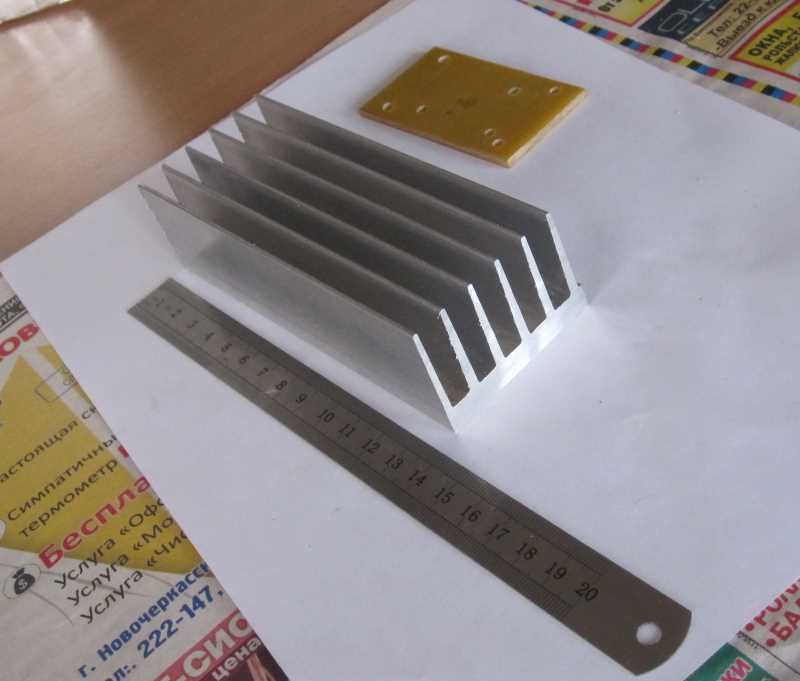

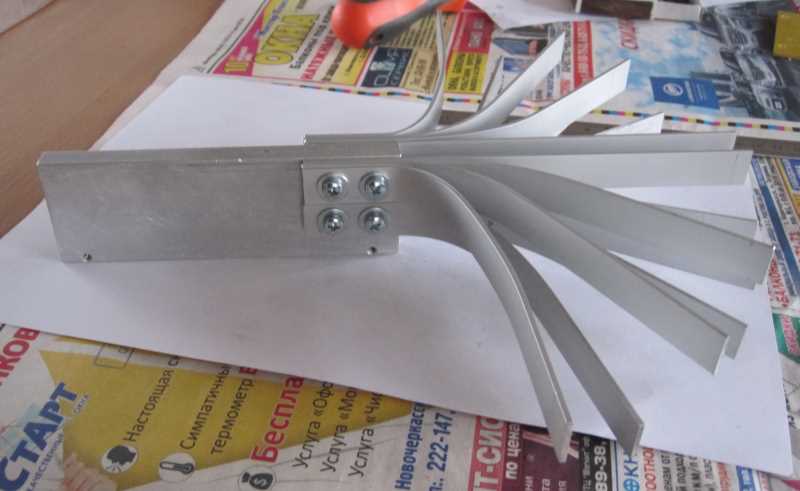

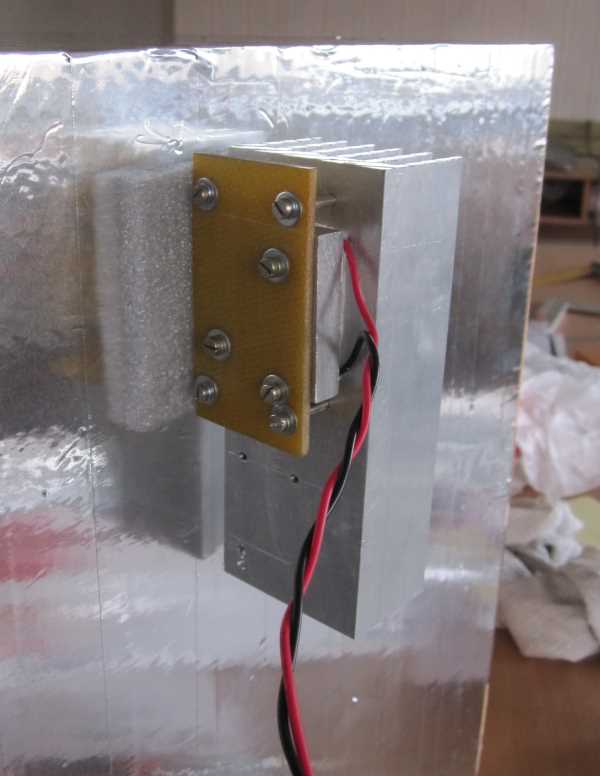

Меня на такой вариант конструкции не хватило. Я сделал более простую, но менее эффективную конструкцию охлаждающего узла.

Она понятна по картинкам.

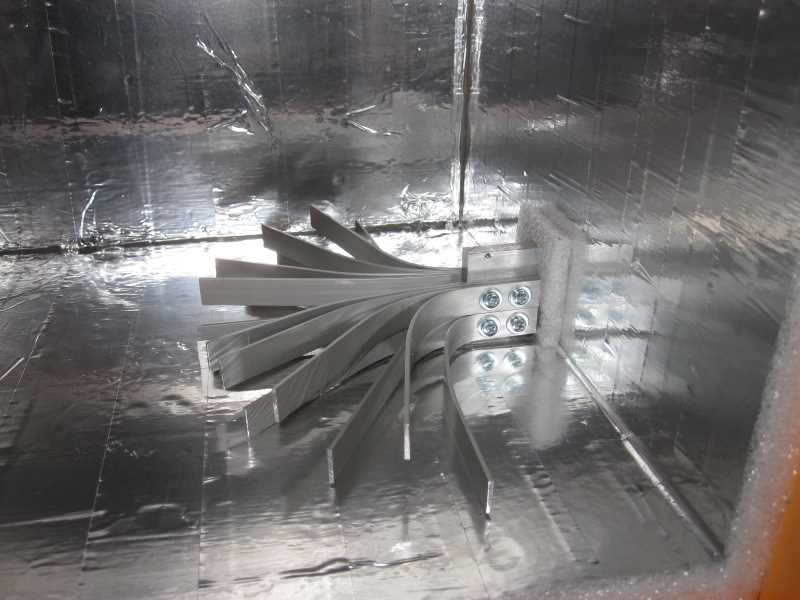

Внутренний радиатор находится сверху в камере, потому что холодный воздух опускается вниз.

Недостатки такой конструкции очевидны:

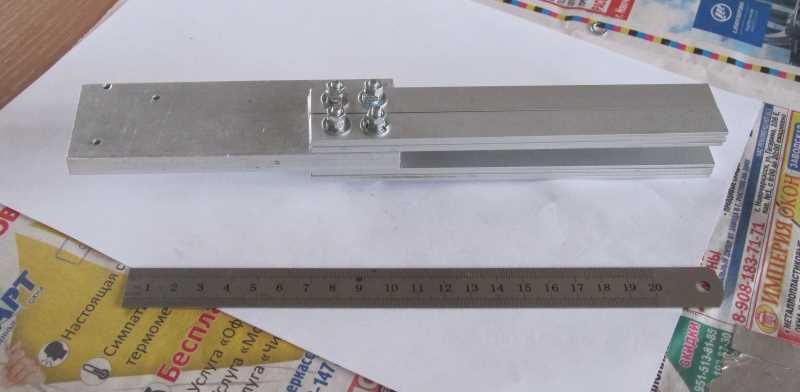

• Брусок, передающий холод, маленького сечения, всего 40 x 10 мм.
• Значительная его часть контактирует с теплым воздухом, большие потери. Надо закрывать теплоизолирующими материалами.
• Ширина холодильника увеличивается за счет ширины радиатора. По этой же причине нельзя использовать широкий радиатор.

Ну, что смог. Буду переделывать.

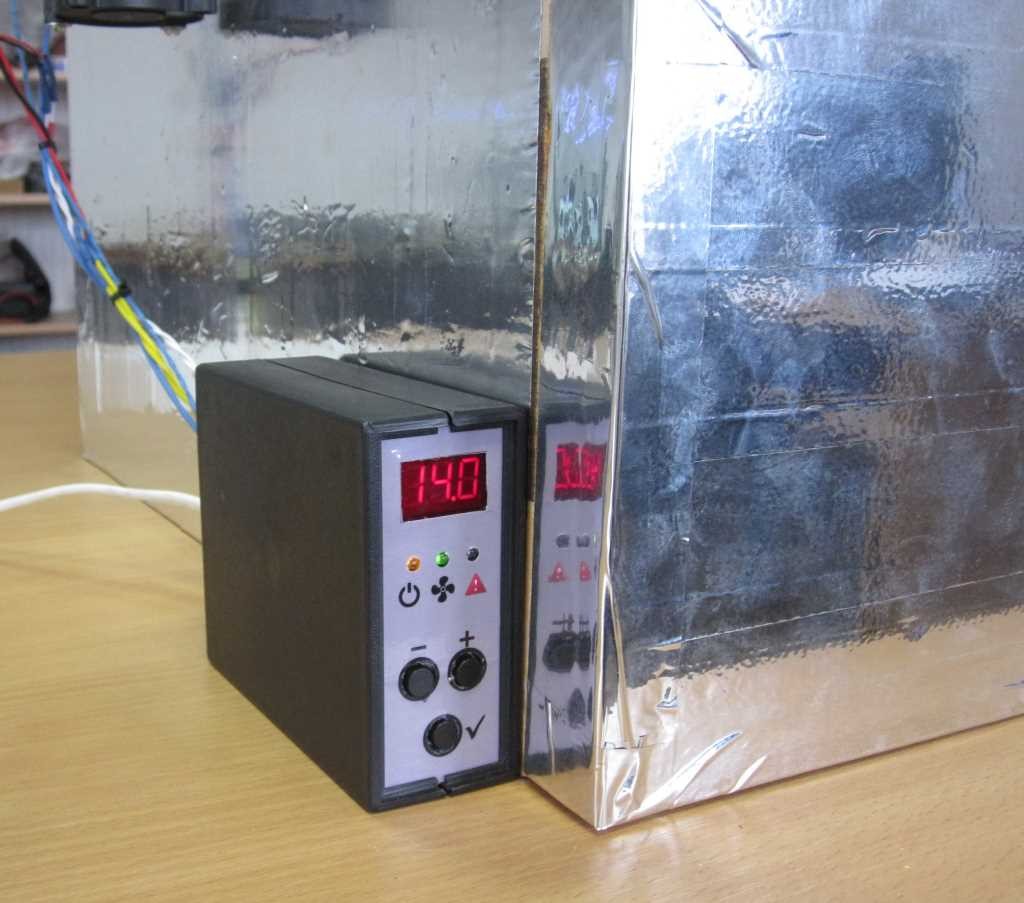

Контроллер для холодильника на элементе Пельтье.

Контроллер получился крайне удачным. Ему будет посвящена . Там я:

• Подробно расскажу о проблемах управления элементом Пельтье.
• Опишу работу контроллера.
• Приведу принципиальную схему контроллера элемента Пельтье.
• Выложу резидентное программное обеспечение.

Сейчас просто скажу, что контроллер:

• Измеряет и стабилизирует температуру воздуха в холодильнике с точностью 0,1 °C.
• Ограничивает потребляемую мощность по заданному значению.
• Контролирует температуру внешнего радиатора и управляет вентилятором.
• Формирует непрерывный ток и напряжение на , сглаживает пульсации и броски напряжения.
• Осуществляет диагностику датчиков температуры и других элементов системы.

Особо хочу отметить, что контроллер не включает и выключает элемент Пельтье для регулирования температуры, а плавно снижает или увеличивает мощность на элементе. Таким образом через элемент Пельтье всегда идет ток, только его значение определяется температурой окружающей среды.

Это позволяет:

• Держать значение температуры стабильным, без малейших скачков.
• У элемента Пельтье ограничено число включений и выключений. Релейные регулятор испортит его за 2 месяца.
• Избежать проблемы связанной с тем, что пластина передающая холод в камеру холодильника, при выключении элемента Пельтье, начинает передавать в него тепло от внешнего радиатора.

Размеры контроллера всего 110 x 90 x 38 мм.

А это весь холодильник.

Испытания и оценка результатов.

Контроллер отображает:

• температуру воздуха в холодильнике;
• температуру радиатора;
• электрическую мощность на элементе Пельтье.

Поэтому испытание проходило без дополнительных приборов. Просто включил холодильник и наблюдал.

При заданной максимальной мощности 15 Вт температура в холодильнике снижается на 6 °C относительно окружающей среды.

В принципе этого уже достаточно для хранения вина. Хотелось лучших результатов, но с учетом недостатков конструкции узла охлаждения, результат получился не плохой.

Тем более, что осталось огромное число резервов для увеличения эффективности холодильника:

• Изменить конструкцию узла охлаждения, как было описано выше.
• Добавить направляющие воздуха для вентилятора.
• Увеличить площадь внешнего и внутреннего радиаторов.
• Увеличить толщину стенок корпуса холодильника хотя бы до расчетной (50 мм).

Уверен, что этим можно значительно повысить эффективность холодильника:

• Добиться более низких температур.
• Снизить потребляемую мощность, хотя 15 Вт мне не кажется большой величиной.

Кстати, все промышленные холодильники для вина содержат второй вентилятор на внутреннем радиаторе. Я думаю, что без него можно обойтись, как сделано в этой разработке.

Что касается стоимости изготовления этой разработки, то я точно не считал, но не думаю, что потратил больше тысячи на материалы для корпуса. Все остальное делал из подручных материалов. Трудно оценить все вместе, думаю, что тысячи в 2-2,5 можно уложиться.

Вы можете добавить в закладки.

Во время борьбы за экологичность и достойное существование внимание обращается на мельчайшие детали. Устали от постоянного шума кулера в процессоре – помните, устройство требует охлаждения, иначе BIOS просто вырубит системный блок вместе с операционной системой. А в жару хочется покоя и тишины. Решение найдено. Прежде говорили, что холодильники не исключительно компрессорами живы, созданы альтернативные модели. Подумаем, возможно, удастся собрать холодильник собственными руками.

Предыстория холодильников, или Пособие для изобретателя

Упоминали в обзорах про адсорбционные холодильники, работающие на голубом топливе. Газ, сгорая, заставляет хладагент циркулировать и охлаждать отсеки. Безусловным достоинством конструкции считается бесшумность. Удаётся услышать легкое шипение от горения топлива, перетекания жидкости по трубкам. Но решение далеко не единственное. Писали, что дорогие автомобильные холодильники работают по иному принципу – на элементах Пельтье.

В 1834 году установлено, что при пропускании постоянного тока через проводники и полупроводники выделяется либо поглощается тепло. Эффект не списывался на закон Джоуля-Ленца: в последнем случае жар выделялся, но охлаждение оставалось недостижимым. Научного объяснения никто не дал, но стало известно, что при пропускании тока в одном направлении тепло поглощается, в другом выделяется!

Известен случай, когда студент отчитывался перед преподавателем на предмет цифровых технологий, компьютеры еще не обрели сегодняшней силы. Процессоры Пентиум II только-только появились на рынке РФ, хотя в США, безусловно, уже встречались и четвертые. Дело сводилось к питанию мозга ЭВМ, к желанию постоянно снизить вольтаж.

Заметили, что процессор потребляет 75 Вт. Одновременно напряжение питания оставалось в районе 3 В. Получается, что маленький кристалл потреблял ток… 25 А. Любой аккумулятор при зарядке не способен на такое. Преподаватель высказался, но оказался не совсем прав.

При указанном малом напряжении процессор в действительности потребляет гигантский ток, часть мощности уходит на полезные нужды, неизбежно происходит выделение тепла в окружающую среду. И ощутимого! Без кулера процессор может дойти до точки кипения, грелся бы дальше, но системы защиты выключат питание раньше. Получается, процессор расходует значительную мощность. Недавно на рынке появились элементы Пельтье, призванные охлаждать разбушевавшийся мозг. Некий пользователь заметил, что процессор охладился… до минус 10 градусов Цельсия. Впечатляет?

Элементы Пельтье нельзя назвать дешевыми. Как на их основе построить самодельный холодильник: поставить параллельно внутри термоизолированной емкости, где температура примется постепенно падать. Но мощность морожения холодильников не измеряется в ваттах, вычисляется по количеству (в килограммах) продукции, температуру которой возможно понизить до заданной. Не знаем, что подразумевается под утверждением, что мощность элемента Пельтье составляет 77 Вт. При цене 300 рублей за штуку стоит попробовать рассчитать стоимость самодельного холодильника, соотнеся указанные параметры. Мы предлагаем иной путь.

Помните, в обзорах приводили методику для определения потребной мощности нагрева помещения, а теперь ее используем в обратной последовательности. Шаги эксперимента:

1. Понадобится обыкновенный градусник. Лучше простой уличный. Градусник поместим в наш самодельный холодильник.
2. Делаем корпус. В настоящих холодильниках применяется для теплоизоляции пенополиуретан. Купите баллончик в магазине строительных материалов. Сгодится и пенопласт, рекомендуем применить изоляцию отражающего типа Пенофол либо подобную. К примеру, берется ящик, с двух сторон плотно отделывается упомянутым материалом, собственно, уже готов неплохой самодельный холодильник. Для сведения – материал взят из космической отрасли, где использовался для создания скафандров. Солнечные лучи убийственны вне атмосферы, а космический холод заставит вздрогнуть самого Саурона, но космонавту все перечисленное не причиняло особенного вреда под слоем Пенофола. Разумеется, в скафандрах применялось золото, серебро, а не алюминий, возможно, обошлось без полиэтилена. Факт – характеристики материала изумительны.
3. Охладителем вначале станет единственный элемент Пельтье. Вмонтируем его на клей-герметик. Потом покажем методику, позволяющую найти число модулей, необходимых, чтобы самодельный холодильник начал морозить.

Методика расчета самодельного холодильника на элементах Пельтье

Исходим из факта, что теплопотери зависят линейно от разницы температур внутри и снаружи самодельного холодильника. Идём от простого к сложному:

1. Допустим, температура в комнате составляет 20 ºС и на протяжении опыта остаётся неизменной. Начнем исследование. Очевидно, что при отсутствии элементов Пельтье температура внутри холодильника составит 20 ºС. Это первая точка на прямой (потери линейно растут от разности температур снаружи и внутри самодельного холодильника). Установим элемент Пельтье с радиаторами на обоих боках, причем наружный станет обдуваться кулером для усиления эффекта.
2. Через время температура в отсеке объемом 30 литров составила 14 ºС. Утверждаем, что, добавив еще два элемента Пельтье с радиаторами и кулерами, любой получит 2 градуса тепла внутри самодельного холодильника, если в комнате 20 ºС тепла. Схема:

Выводы по конструктиву самодельного холодильника

Остальные выводы читатели сделают самостоятельно: самодельный холодильник даст 2 градуса тепла по шкале Цельсия, если снабдить прибор тремя элементами Пельтье с кулерами. Опыт допустимо обобщать, подбирать оптимальную изоляцию, варьировать условия. К примеру, кулеры убрать, чтобы не шумели и не тратили энергию. Это упростит конструкцию. Но хотим охладить пыл изобретателей: в настоящих, не самодельных холодильниках, используются два вентилятора, для холодного и горячего контура. Экспериментируйте.

Устройство холодильника вытерпит компьютерный блок питания. Вспомните, сколько потребляет процессор! Элемент Пельтье далеко не главное внутри. Вольтаж уже заранее приспособлен, не придется искать редких деталей. Покупаете три элемента Пельтье, чтобы самостоятельно сделать холодильник, берете блок питания из старенького ПК, сооружаете коробку с двумя кулерами, получаете готовый продукт. Причем способный работать от автомобильного аккумулятора.

Принцип действия холодильника настолько очевиден, что понятен детям. При изменении направления тока элементы Пельтье работают на нагрев. Хорошо иметь рядом теплую пищу, когда вокруг нет подогревательного устройства. В последнем случае закон работает в обратную сторону. Три элемента Пельтье внутри самодельного холодильника обеспечат температуру на 18 ºС выше окружающей среды. Если в машине 25, в коробке покажет 43. Достаточно, чтобы перекусить и не жаловаться. Получается уже два прибора в одном лице.

Хотим сказать спасибо автору видео на Ютуб за великолепную идею, как сделать холодильник самостоятельно. Пусть задумка не слишком удалась, но лишь потому, что объем велик. Элементы Пельтье процессорные не настолько мощные, чтобы в одиночку одолеть большой объем, до конца не оформленный.

В 1834 году французский учёный-физик Жан Шарль Пельтье, исследуя воздействие электричества на проводники, обнаружил очень интересный эффект. Если пропускать ток через два разнородных проводника, находящихся в непосредственной близости друг от друга, то один из этих проводников начинает сильно греться, а второй, наоборот, сильно охлаждаться. Количество выделяемого и поглощаемого тепла, напрямую зависит от силы и направления электрического тока. Если поменять направление тока, то поменяются местами холодная и горячая стороны. Чуть позже этот феномен получил название эффекта Пельтье и был благополучно забыт из-за практической невостребованности на тот момент.

И лишь спустя сто с лишним лет, с расцветом полупроводниковой эры , появилась настоятельная необходимость в компактных, недорогих и эффективных охладителях. Так, в 60х годах 20 века появились первые полупроводниковые термоэлектрические модули, которые получили название элементы Пельтье.

В основе любого термоэлектрического модуля лежит тот факт, что разные проводники имеют разные уровни энергии электронов. Иными словами, один проводник можно представить как высокоэнергетическую область, второй проводник, как низкоэнергетическую область. При контакте двух токопроводящих материалов, во время пропускания через них электрического тока, электрону из низкоэнергетической области необходимо перейти в высокоэнергетическую область.

Этого не произойдет, если электрон не приобретёт необходимое количество энергии. В момент поглощения этой энергии электроном, происходит охлаждение места контакта двух проводников. Если поменять направление протекания тока, возникнет, наоборот, эффект нагревания места контакта.

Можно использовать любые проводники , но этот эффект становится физически заметным и значимым только в случае использования полупроводников. Например, при контактировании металлов, эффект Пельтье настолько незначителен, что практически незаметен на фоне омического нагрева.

Термоэлектрический модуль (ТЭМ), независимо от своего размера и места применения состоит из разного количества, так называемых термопар. Термопара - это тот самый кирпичик, из которых строится любой ТЭМ. Она состоит из двух полупроводников различающихся типом проводимости. Как известно, существуют два типа проводимости p и n типа. Соответственно существует и два типа полупроводников. Два этих разнородных элемента соединяются в термопаре с помощью медного мостика. В качестве полупроводников применяют соли таких металлов, как висмут, теллур, селен или сурьма.

ТЭМ - совокупность подобных термопар, соединённых друг с другом последовательно. Все термопары располагаются между двух керамических пластин. Пластина Пельтье. Пластины изготовлены из нитрида или оксида алюминия. Непосредственно само количество термопар в одном элементе может варьировать в очень широких пределах , от нескольких штук, до нескольких сотен или тысяч.

Иными словами, элементы Пельтье могут быть абсолютно любой мощности, от сотых долей, до нескольких сот или тысяч ватт. Постоянный ток последовательно проходит через все термопары и в результате верхняя керамическая пластина охлаждается, а нижняя, наоборот, греется. Если поменять направление тока, то пластины поменяются местами, верхняя начнёт греться, а нижняя охлаждаться.

В работе элемента присутствует одна особенность, которую активно используют для усиления охлаждающей эффективности этого приспособления. Как известно, при пропускании тока через элемент Пельтье возникает разность температур между поверхностью, разогревающейся и поверхностью охлаждающейся. Так вот, если ту поверхность, что активно нагревается подвергнуть принудительному охлаждению. Например, с помощью специального кулера, то это приведёт к ещё более сильному охлаждению поверхности, то есть той, что охлаждается. При этом разница температур с окружающим воздухом может достигнуть нескольких десятков градусов.

Достоинства и недостатки

Как у любого технического устройства, у термоэлектрического модуля есть свои достоинства и свои недостатки:

Проблема повышения КПД у ТЭМов упирается в неразрешимую пока, техническую головоломку. Свободные электроны обладают, по сути, двойной природой, что на практике проявляется и они одновременно являются переносчиками как электрического тока, так и тепловой энергии. Как следствие, высокоэффективный элемент Пельтье должен быть изготовлен из материала, обладающего одновременно двумя взаимоисключающими свойствами. Материал этот должен хорошо проводить электрический ток и плохо проводить тепло. Пока такого материала не существует в природе, но учёные активно работают в этом направлении.

Все термоэлектрические модули обладают соответствующими техническими характеристиками:

Применение ТЭМов

Несмотря на серьёзный недостаток присущий всем без исключения элементам Пельтье, а именно очень низкий КПД, эти устройства нашли довольно широкое применение как в науке и технике, так и в быту.

Термоэлектрические модули являются важными элементами конструкции таких устройств, как:

Элемент Пельтье в руках домашнего мастера

Нужно сразу оговориться, самостоятельное изготавливание термоэлектрического элемента занятие по меньшей мере бессмысленное и никому не нужное. Если только изготавливающий не является учеником седьмого класса и не закрепляет таким образом, полученные на уроках физики, знания.

Гораздо проще купить новый термоэлектрический элемент в соответствующем магазине. Благо стоят они недорого и недостатка в выборе конкретной модели не наблюдается. А кроме того, что в них нечему ломаться или изнашиваться, любой термоэлемент, снятый со старого компьютера или автомобильного кондиционера, не будет отличаться по своим техническим характеристикам от нового.

Наибольшей популярностью пользуется модель термоэлемента: TEC1-12706. Размеры этого устройства 40 на 40 миллиметров. Состоит он из 127 термопар, соединённых между собою последовательно. Рассчитан на ток в 5 А, при напряжении цепи 12 В. Стоит такой элемент в среднем от 200 до 300 рублей. Но можно найти и за сто, или, вообще, за так, если снять со старого компьютера или какого другого ненужного устройства.

Изготовить с помощью такого элемента можно, как минимум два очень интересных и полезных в хозяйстве устройства.

Как сделать холодильник своими руками

Производство портативных холодильников, в частности, для машин целиком основано на эффекте Пельтье. Для изготовления подобного устройства в домашних условиях понадобиться:

• Термоэлемент марки TEC1-12706. Стоит 200 рублей в ближайшем магазине (специализированном).
• Радиатор и вентилятор. Снимаются с отслужившего своё старого компьютера.
• Контейнер. Любая ненужная ёмкость из пластика, металла или дерева. Снаружи и изнутри такая ёмкость оклеивается теплосберегающими пластинами из пенопласта или пенополистирола.

Термоэлектрический модуль встраивается в крышку контейнера. В этом случае поступление холода будет происходит сверху вниз, что приведёт к равномерному охлаждению ёмкости. Изнутри контейнера, в его крышку с помощью термопасты и крепёжных болтов прикрепляют радиатор.

Для того чтобы увеличить мощность будущего холодильного устройства, можно увеличить количество термоэлементов, до двух-трёх и более. В этом случае модули приклеиваются друг к другу, с соблюдением полярности. Иными словами, горячая сторона нижележащего элемента контактирует с холодной стороной вышележащего.

Снаружи на крышку крепится ещё один радиатор вместе с компьютерным кулером. В месте крепежа радиаторов должна быть хорошая термоизоляция между холодной - внутренней и горячей - внешней сторонами. Необходимо очень аккуратно стягивать верхний и нижний радиаторы крепёжными болтами, чтобы не треснули керамические пластины, располагающихся между ними термоэлементов.

Электричество подключается с помощью блока питания, который можно взять от старого компьютера .

Портативный термоэлектрогенератор

Такая мини-электростанция может очень выручить туриста или охотника, когда в лесу сядут батареи всех электронных гаджетов. Очень романтично в этой ситуации взять несколько сухих щепок и шишек, развести небольшой костерок и с его помощью зарядить разряженные аккумуляторы, а заодно и поесть приготовить. Именно это позволяет сделать портативный термогенератор, построенный на термоэлементе.

Для постройки этого чудо-девайса необходимо наличие портативной походной печки, работающей на любом виде топлива. В крайнем случае сгодится даже небольшая свечка или таблетка сухого спирта.

В печке разводят огонь, а снаружи с помощью термопасты к ней крепится термоэлектрический модуль. Посредством проводов он подключается к преобразователю напряжения.

Величина получаемого тока напрямую будет зависеть от разницы температур между холодной и горячей сторонами термоэлемента. Для эффективной работы необходима разница между холодной и горячей поверхностью как минимум в 100 градусов.

В этом случае необходимо понимать, что максимальная температура ограничена температурой плавления припоя, с помощью которого изготовлен сам модуль. Поэтому для подобных устройств используют специальные термомодули, которые изготавливают с помощью специального тугоплавкого припоя. В обычных модулях температура плавления припоя составляет 150 градусов. В модулях тугоплавких, припой начинает плавиться при температуре 300 градусов.
