Питание светодиодной ленты 12в. Самодельный блок питания для светодиодной ленты. Переделка своими руками из старых БП. вольтовые блоки бывают двух основных видов

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

2 правило

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

3 правило

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная - любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье "Как определить фазу и ноль в электропроводке".

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета - нулевую, к клемме N

• желто-зеленую - к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V . Плюсовой провод (красного цвета) с клеммой промаркированной как +V .

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+ , а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки - до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

• 5V — это напряжение зарядных устройств для телефонов и USB;
• 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
• 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой . Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

• 1. Источники питания на 12V
• 2. БП на 19V
• 3. Характеристики импульсных стабилизаторов
• 4. Простые схемы своими руками
• 5. Видео, как доработать своими руками
• 6. Готовые модули из Китая
• 7. Питание и драйвер в одном модуле
• 8. Где купить дешево?

Источники питания на 12V

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности . Такие блоки делятся на 2 основных вида:

1. старые на трансформаторах, отличаются большим весом;
2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим небольшой понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

• LM2596 power supply;
• 12v switching regulator;
• voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

• фиксированное 12 V, LM2596-12, указано в конце маркировки;
• регулируемый вариант LM2596ADJ;
• цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором на выходе от 3 до 37В

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

Эти оригинальные осветительные приборы продаются метрами, и как правило, отдельно. Но их еще необходимо подключить к сети, но не напрямую, а через адаптер. И здесь есть два решения – купить готовый БП или сделать простой блок питания для светодиодной ленты.

Многие выбирают последнее, так как существует множество вариантов конструирования. К примеру, можно не изобретать что-то новое, а задействовать один из блоков питания от других образцов бытовой техники б/у, которых в каждом доме хватает – выбросить жаль, а «пристроить» вроде бы и некуда.

1. Для питания светодиодной ленты на 12 В БП от мобильников однозначно не подходят. У них на выходе недостаточный вольтаж – в пределах 5. Домашние умельцы используют их по-другому – для изготовления мини-ночников на нескольких светодиодах. От каких устройств (с некоторой доработкой) можно брать блоки питания?

• Сетевые маршрутизаторы.
• Планшеты.
• Некоторые модели ПК.
• Мониторы.
• Моноблоки.

Одни из них выдают требуемые 12 В, другие – 19.

1. Существует 2 разновидности блоков питания. Их принципиальное отличие – в схеме. Более старые БП собраны на основе трансформаторов. Все современные – импульсные, в которых нет традиционного «железа». Их несложно определить по весу – он небольшой. Что лучше взять для светодиодной ленты?

Если учесть специфику ее работы (в зависимости от модификации) и целевого использования (простая подсветка или дополнительное освещение), то для изготовления адаптера своими руками желательно подбирать импульсные БП. С трансформаторными аналогами, если неправильно определена нагрузочная мощность, может возникнуть проблема, связанная с сильным нагревом устройства преобразования напряжения.

1. Блок питания для светодиодов (а лента собрана из них) имеет существенное отличие от обычных БП. Заключается оно в том, что на выходе должно быть не только требуемое напряжение, но и стабильный ток. Такие приборы называют драйверами, чтобы не происходило путаницы с их предназначением.

По сути, это источники тока в первую очередь. Но расчеты их параметров (учитывается тип светодиодов, их количество в ленте, схема включения) довольно сложные, поэтому своими руками проще переделать готовый БП.

Поэтому часто возникает путаница в выборе блока. Самый задаваемый вопрос – на какую характеристику все-таки ориентироваться в первую очередь, P или I ? То, что они взаимосвязаны, общеизвестно. Для светодиодной ленты главное – стабильность. Источник должен обеспечивать необходимую силу тока и одновременно исключать броски напряжения. Иначе LED — прибор попросту сгорит.

Как сделать простейший блок питания, показано в видео:

Блоки от техники б/у

На 12 В

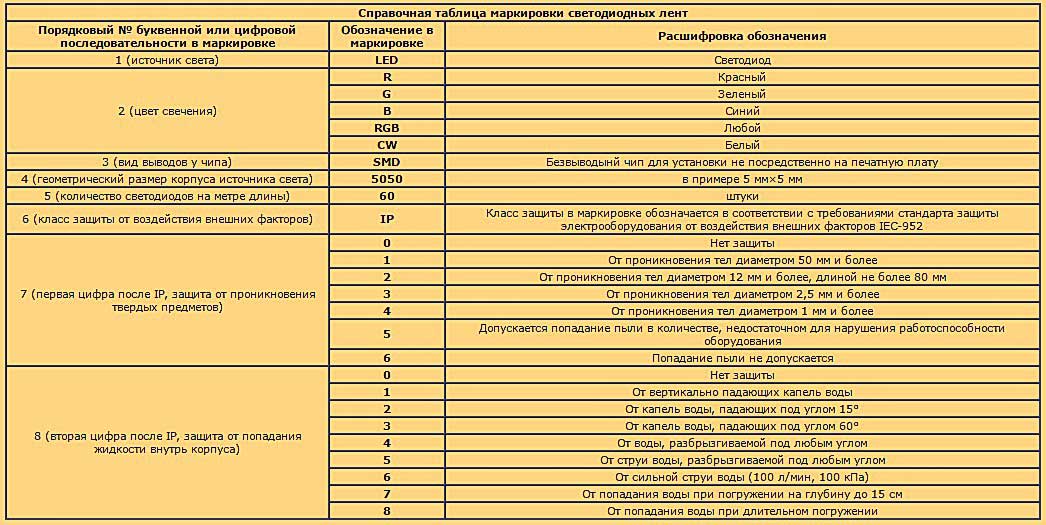

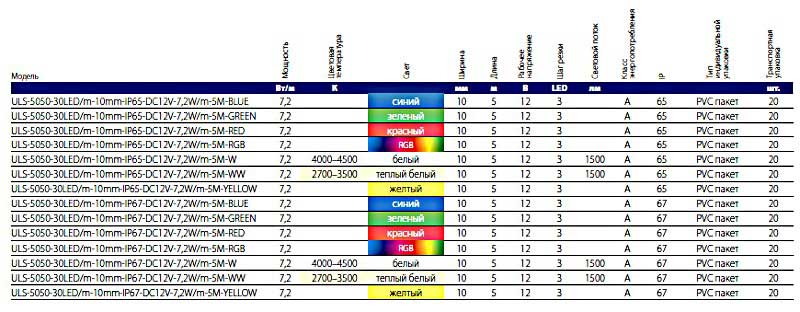

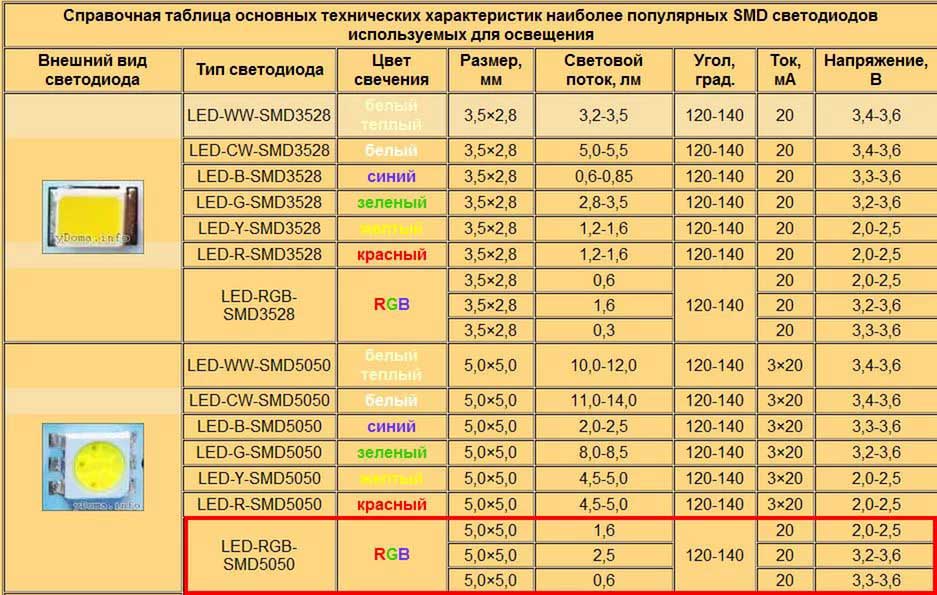

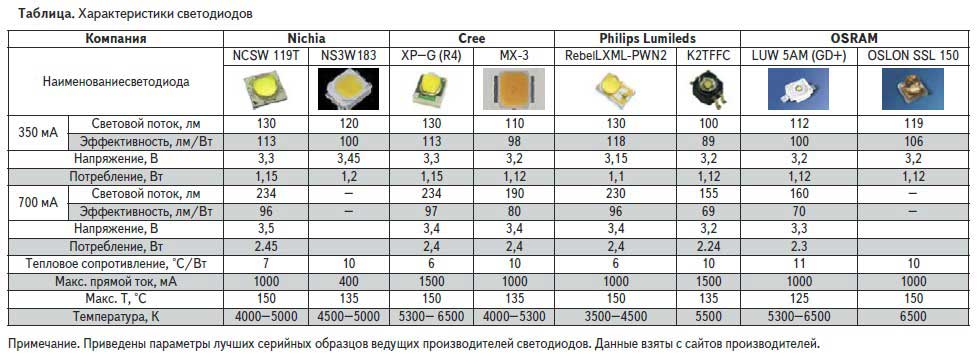

С ним никаких доработок делать не придется. Главное – рассчитать требуемую мощность. Естественно, с некоторым запасом (порядка 10 – 15%). Если светодиодная лента куплена не на «блошином рынке», к ней обязательно прилагается хоть какая-то инструкция. По крайней мере, основные характеристики в ней указываются. Если вообще никакой информации нет, то придется искать ответы в интернете. В помощь домашним умельцам – следующие таблицы.

В некоторых случаях подобранный трансформатор подходит по мощности, но сила тока больше, чем нужно. В подобной ситуации выручит ограничительное сопротивление, которое включается в цепь питания светодиодной ленты последовательно с ней. Точные расчеты всех элементов электрических цепей – отдельная тема. Но для большинства лент достаточно R на 150 Ом мощностью 0,5 Вт.

На 19 В

Такой источник питания можно взять от большинства образцов оргтехники или списанного компьютера. Но для подключения светодиодной ленты ему требуется некоторая схемная доработка. Ее смысл заключается в снижении величины выходного напряжения.

Решение 1 – с помощью стабилизатора. Подходит микросхема КРЕН 7812. Если ее закрепить на радиаторе, то ток до 1 А она вполне выдержит.

Нюанс в том, что здесь многое зависит от длины ленты. Возможно, понадобится несколько микросхем (до 5), каждая со своим радиатором. В результате конструкция получится довольно громоздкая. Но для короткого LED -прибора – неплохой вариант.

Решение 2 – с помощью готовой платы импульсного стабилизатора.

Такой или аналогичный несложно найти в технике б/у. Стабилизаторы импульсные предпочтительнее еще и тем, что характеризуются более высоким КПД – до 90%.

Рассмотренные варианты изготовления БП своими руками не потребуют много времени и специальных знаний. Все довольно просто и быстро. Тем, кто с радиотехникой на «ты», можно предложить использовать готовые микросхемы. Их несложно приобрести в интернет-магазинах.

Наиболее популярные запросы:

• 12v switching regulator;
• LM2596 power supply;
• voltage regulator 12v 7a .

В радиомагазинах встречаются и готовые модули. Стоят они недорого, так как все «made in China ». Модификаций множество – на основе LM2596-12, LM2596ADJ или их аналогов ST1S10 (или 14), L5973D. На выходе можно получить ток в 3 А и напряжение в пределах 3 – 37 В. Хотя есть и другие, не менее эффективные схемы.

Готовые блоки

Тем домашним мастерам, кто не хочет тратить время на изготовление БП своими руками, можно предложить купить адаптеры в магазине, которые пригодны .

DR-75W – цена около 3 100 рублей.

«Моллюск» – цена от 620 рублей.

Эти отечественные блоки питания продаются в различной модификации, поэтому подобрать прибор для конкретной светодиодной ленты труда не составит.

Выбирая в магазине радиодетали для блока питания, желательно посоветоваться с менеджером. В специализированных торговых точках работают, как правило, грамотные ребята. Если им объяснить, для питания какой светодиодной ленты своими руками будет собираться блок, они подскажут оптимальное схемное решение и подберут необходимые элементы.

Успехов в конструировании!

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

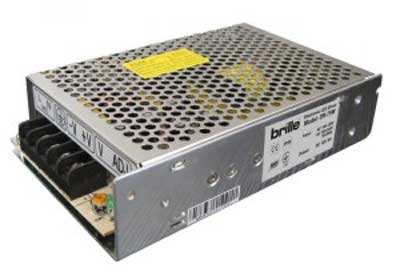

Фото – Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото – Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото – Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

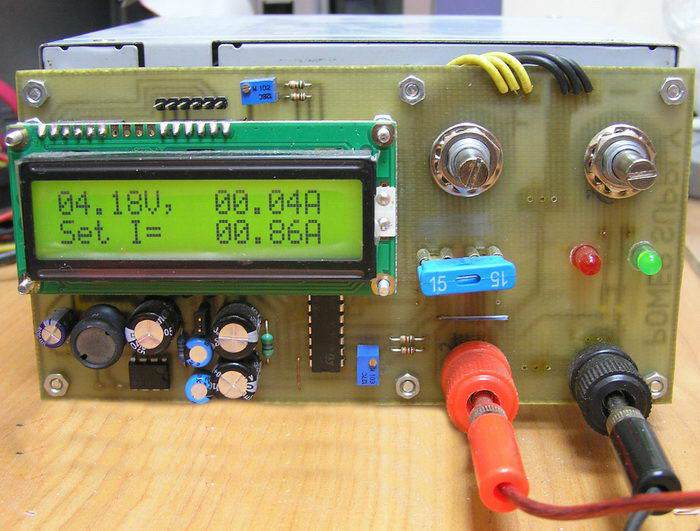

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
2. Диодный мост с конденсатором;
3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

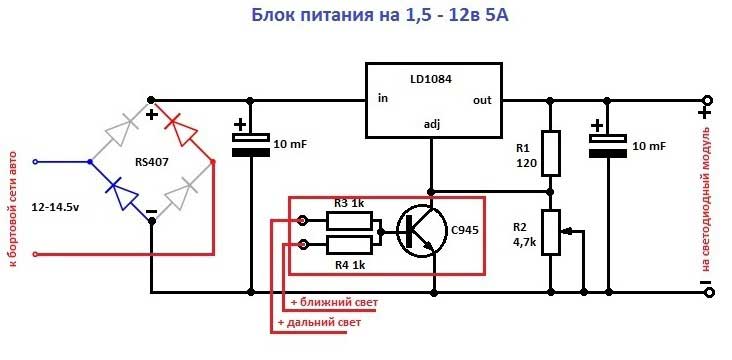

Фото – Схема цепи блока питания для светодиодной ленты
Фото – Схема светодиодной ленты с блоком
Фото – Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т.д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку , как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В .

Типы блоков питания для светодиодных лент

1. 1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).
2. 2. Блок питания в компактном герметичном алюминиевом корпусе. Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.
3. 3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
4. 4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

• L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
• G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
• Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как "V adj". С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

После подключения ленты к блоку питания , необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты , подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП - 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м - 16.8 Вт, округляем до целого числа – 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 - 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.
