Печь на древесном газу своими руками. Газовая печка для дома - удобное отопление Монтре газовой печи своими руками

Природный газ можно назвать самым недорогим видом горючего. И благодаря такой экономичности газовые печи становятся все популярнее, в том числе и при использовании в банях. Устройства, которые работают на газе, являются очень компактными и простыми в обслуживании. Сегодня мы рассмотрим, как изготовить газовую печь для бани своими руками и что для этого нужно.

Особенности газовых печей

Сегодня газовая печь может составить серьезную конкуренцию дровяной. В пользовании она гораздо чище, проще и дешевле. Она может довольно быстро прогреть парной воздух: летом за три-четыре часа, а зимой немного дольше. Чтобы баня хорошо прогрелась, требуется примерно восемь часов. Зато качественный прогрев обеспечивает комфорт, тепло и уют.

Одним из главных преимуществ газовой бани, как мы уже говорили, является экономичность. Это топливо наиболее дешевое и экономичное, поэтому вы сможете сэкономить хорошую сумму. На дровяные и электрические печи потребуется в три раза больше затрат! Газовая печь не требует особого внимания к тебе. Сгораемые отходы являются совсем небольшими, поэтому отопительная коробка и дымоходные каналы практически не загрязняются.

Существуют правила по установке газового котла в бане, которые являются очень строгими, зато обеспечивают высокую безопасность использования. Срок эксплуатации составляет примерно двадцать пять лет, а если вы будете регулярно выполнять профилактические ремонты, печь будет работать на протяжении долгого времени и не ломаться. Если не учитывать чрезмерно строгие правила безопасности, к недостаткам можно отнести лишь обязательное наличие централизованного газопровода.

Конструкция газовых печей

Устройство газовых печей похоже на дровяные, но имеет некоторые различия по свойствам топлива. Газовая печь имеет корпус, предохранитель (для прекращения подачи топлива в случае затухания), термостат, герметичную газокамеру, дымоход. Отличие заключается в том, что подача топлива осуществляется через проведенную газовую магистраль.

Баллоны с газом помещаются в специальную емкость по всем правилам техники безопасности. Как показывает практика, газовый баллончик в пять кубометров сможет прогревать помещение до двухсот квадратных метров в течение одного отопительного сезона. Стоит отметить, что пропан обладает более высокой способностью подачи тепла, если сравнивать его с природным газом. Такие печи могут иметь разную мощность, расчет которой зависит от объема бани.

Вы должны знать, что на 0,4 кубометра приходится 252 килокалории тепла. Поэтому можно легко посчитать, какой объем газа вам необходим. Газовые банные печи не требуют периодического нагрева, поэтому их следует отключать во время пользования. Такие печи работают по очень простому принципу - воздух смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Вы можете регулировать количество поступаемого воздуха в газовую печь для бани при помощи нижней дверки, которая также позволяет чистить горелку. Воспользовавшись специальным гибким шлангом, газ подводится к горелке (или используется баллон).

Классификация газовых печей

Существует много различных модификаций газовой печи. Вы должны определить сами, какую баню вы хотите и, исходя из этого, принять решение. Наиболее хороший вариант - это кирпичная печь с надувной горелкой. Более простой вариант - металлическая печь, облицованная кирпичом. Газовые котлы делятся по назначению - они могут быть отопительными, нагревательными и бытовыми. Как правило, в банях используют нагревательные печи, которые различаются по материалу, технологии нагрева воды и типу горелки.

Материалы для газовой банной печи

Самодельные газовые печи для бань можно строить из камня, металла или кирпича. Камень и кирпич растапливаются дольше, чем металл, но также долго держат тепло. А вот металлические газовые печи нагреваются очень быстро, но и быстро остывают. Стоит отметить, что металлические печи являются наиболее компактными. Они очень просты в установке и пользовании. Если металлическую печь облицевать кирпичом, внешне она не будет отличаться от кирпичной.

Газовые горелки

Существует два типа газовых горелок: атмосферные и надувные. Атмосферные горелки являются наиболее простыми и дешевыми. Для их работы не требуется система автоматики и сложное оборудование. Горение газа поддерживает воздух, который поступает в камеру сгорания через поддувало или зольниковую дверцу. Эффективность работы зависит от количества воздуха внутри бани, поэтому маленькое количество кислорода может привести к проблемам. Существуют и надувные горелки, но такое оборудование является более сложным.

Конструкция таких горелок зависит от вентилятора, который нагнетает воздух извне и зависит от электрического тока. Цена газовых печей для бани с надувными горелками в итоге получится самой высокой, так как этот вариант является более дорогим в плане потребления электроэнергии, но и более эффективным. Его часто используют в так называемых комбинированных печах, которые могут топиться не только на газе, но и на другом топливе, например, на дровах.

Способы нагрева воды

Существуют газовые печи с уже встроенным баком для воды и выносным вариантом. Первый вариант является более удобным, поскольку вода нагревается благодаря продуктам сгорания топлива. Дымоход необходимо устанавливать так, чтобы он мог проходить через нагреваемый объем воды. Нагрев бака производит и тепло, которое исходит от каменки. Такой вариант позволяет не загромождать баню лишними приборами.

Что касается газовой печи с выносным баком, он обычно размещается на ближайшей стене или в другом помещении. Два элемента соединяются системой труб, по которым проходит горячая вода, которая нагревается внутри топки.

Газовая печь для бань своими руками

Учтите, что для установки газовой печи в баню необходимо получить разрешение. Самое лучшее сочетание влажности и температуры может создать кирпичная печь. Может показаться, что такой вариант очень сложно установить, но при старании и соблюдении всех строительных технологий с этой задачей справиться любой хороший хозяин.

Подготовительные работы

Для начала необходимо все спроектировать и выбрать наиболее подходящее место. Как правило, печь ставится возле перегородки или стены, поскольку она должна отапливать парную и поддерживать оптимальную температуру в комнате отдыха. Основные элементы самодельной газовой печи: основание, дымоход (изолируется минеральной ватой), каменка, горелка, лист из огнестойкого материала, накладка, блок управления.

При создании печи вы можете воспользоваться остатками материалов, которые не понадобились при строительстве бани, но лучше купить новые. Мы рекомендуем вам не экономить на качестве, ведь хорошая печь обеспечит вам свою надежность и долговечность. В процессе работы вам понадобится такие материалы и изделия: красный обожженный кирпич, глина, оцинкованная жесть, арматурный пруток, металлическая труба, колосниковая решетка, песок, двери поддувала, асбестоцементная труба, двери топки, водогазопроводная труба и лист стали.

Перед тем, как сделать газовую печь для бани, необходимо возвести фундамент. Его строительство начинается с котлована, дно которого должно располагаться ниже промерзания грунта, что занимает примерно семьдесят сантиметров. В самом низу его ширина должна быть чуть большей, нежели основная выемка. Этот прием поможет избежать лишних хлопот в случае подвижек грунта. Дно котлована необходимо покрыть песком толщиной в пятнадцать сантиметров. Песок заливается водой, пропитывается и засыпается камнем с битым кирпичом примерно в двадцать сантиметров.

После этого накладывается щебень, делается опалубка и устанавливается армированный каркас. Далее необходимо залить бетон, после схватывания которого опалубка разбирается, а поверхность покрывается гудроном в несколько слоев. Место, которое освободилось от досок, можно засыпать мелким гравием с крупным песком. Не забудьте установить влагоизоляцию в верхней части фундамента.

Обустройство стен печи

После обустройства фундамента можно заняться установкой стен. Для начала делается защитная стена, которая сможет обезопасить баню от возможного воспламенения. Она изготавливается из нарезного кирпича, который скрепляется цементным раствором. Для бани из кирпича лучше использовать песочно-глиняный раствор. Как правило, глина берется на глубине не меньше полуметра земли.

Ее заливают водой в специальной емкости на сутки и тщательно перемешивают. Песок необходимо очистить от мусора и просеять. После этого песок и глина смешивается в соотношении 1:1, затем снова перемешиваются с добавлением воды. Когда раствор примет абсолютно ровную консистенцию без комков, можно начинать возведение. Лучше заготавливать раствор маленькими партиями, по мере расходования.

Самая первая кладка кирпича играет очень важную роль. На фундаменте предварительно размещают гидроизоляционную прокладку из битума, на которую и кладется первый слой. Все кирпичи смачиваются водой, в идеале нужно поместить кирпич в воду и выждать около десяти минут. Когда кирпич будет положен на раствор, следует его немного придержать строительной киркой.

Внимательно проверяйте, чтобы кирпичи плотно прилегали друг к другу, и швы были не толще пяти миллиметров. Второй и следующие ряды кладутся таким образом, чтобы каждый кирпич в последствие перекрывал стык 2 кирпичей нижнего ряда. Прежде чем выкладывать кирпичи на раствор, строители рекомендуют выложить их в сухом виде, чтобы вы могли увидеть полную картину.

Каждый этап строительства нужно согласовывать с чертежами газовой печи для бани. Во время кладки третьего ряда необходимо встроить дверцу поддувала, которая закрепляется оцинкованной проволокой или нарезанными полосками из стального листа. В четвертом ряду размещается колодец для золы и колосника. Для его надежного размещения необходимо проделать углубления и оставить место для его расширения (хватит одного сантиметра).

Установка фурнитуры

Шестой ряд должен окончить установку дверцы для поддувала, а седьмой завершить размещение колосника и дверку топки. Наиболее прочными считаются чугунные дверцы. В восьмом ряду монтируется перегородка - начало дымохода. Кирпичи укладываются до четырнадцатого ряда, на котором размещают швеллеры.

Сделайте в передней стенке проем для емкости, в которой будет греться вода и которая устанавливается на швеллеры. Емкость вертикально держат боковые стенки. Пятнадцатый ряд кладут из половинок кирпичей и располагают их под углом. Половинки будут основой для кладки разделительной стенки. Точно также кладутся три следующих ряда, как и первые.

На уровне девятнадцатого ряда можно установить дверцу, выпускающую пар. Тонкие полосы из мягкой стали ставятся между двадцатым и двадцать первым рядом, после чего ставится емкость для горячей воды, которая окружается обломками кирпичей. С двадцать третьего ряда устанавливают печную трубу, которую выбирают исходя из модификации печи. Труба над крышей должна возвышаться на расстоянии не менее полуметра.

Массивный газовый котел для бани должен иметь большую и тяжелую трубу, а небольшой - легкую. Помните о том, что толщина трубы должна быть не менее половины кирпича. Сечение для прохода дыма должно иметь такие же размеры. Здесь лучше задействовать раствор из извести или цемента. Глинистый состав может размыть дождь, что приведет к разрушению.

Заключительные работы

После окончания всех работ печь необходимо оштукатурить. Эта процедура улучшит внешний вид и послужит дополнительной защитой от возгорания. Штукатурку можно делать из любого раствора, добавив в него алебастра. Вы можете использовать и гипс, но учтите, что он имеет свойство очень быстро застывать. Отличный вариант для штукатурки - глина, гипс и песок, смешанные вместе (можно исключить гипс).

Прежде чем проводить штукатурку, необходимо подготовить стенку печки. Ее очищают от застывшего раствора до одного сантиметра. После этого лучше зашпатлевать. Если вы собираетесь прогревать баню при помощи сжиженного газа, баллон следует размещать на улице. Многие владельцы бань закапывают баллоны с газом в нескольких метрах от их расположения. Напомним, что сжиженный газ обладает более высокой теплотворной способностью.

Если вы собираете газовый котел для бани своими руками, лучше отдать предпочтение системе автоматики САБК-8-50С. Эта система прекрасно поддерживает установленную температуру и знакома всем мастерам. Также она является максимально безопасной - за счет четырех степеней автоматической защиты.

Эта автоматика имеет свойство отключать отопительное оборудование при аварийных ситуациях: при затухании пламени, если давление газа падает ниже уставленной отметки, или если импульсная система автоматики разгерметизируется. Такая печь возводится от восьми до десяти дней и просушивается в течение двух недель. После этого можно начинать ее постепенно растапливать, но не стоит сразу доводить до сильного разогревания.

Вопросы безопасности

Чтобы правильно изготовить печку для бани, следует изучить инструкцию газовой печи для бани и строго следовать им. Как известно, газовый котел является взрывоопасной конструкцией. Для снижения риска возгорания рекомендуется придерживаться следующих правил:

Печь должна находиться на расстоянии не менее полуметра от конструкций, которые могут загореться. Это расстояние можно уменьшить, если поставить защитный барьер из огнеупорного материала (например, железа). Если стена рядом с печью выполнена из пожароопасного материала, напротив дверцы следует устанавливать специальный экран, который имеет размер в два топочных проема.
При монтаже печи и дымохода нужно использовать трубу из нержавеющей стали. Трубы нельзя протягивать через жилые помещения. Дымоход должен быть до пяти метров от уровня горелки. Не забудьте герметично присоединить дымовую трубу к печи.
Проем для горелки должен иметь следующие размеры: высота от 470 до 550 миллиметров, ширина от 350 до 450 миллиметров.
Необходимо тщательно изолировать дымоход от потерь тепла. Это делается в месте, где он проходит через крышу и потолок. Также утепляется и дымовая труба.
Огнеупорное основание, которое находится под печкой, должно выступать на сто миллиметров от краев прибора.
Высота помещения должна быть не менее двести двадцати сантиметров. В нем должна быть устроена вытяжная вентиляция и установлено окно с форточкой. Все двери должны открываться только наружу.
Газопровод, согласно схеме газовой печи для бани, выполняется из меди или стали.
Гибкие соединения должны быть цельными, устойчивыми к давлению и температуре, обозначаться меткой «газ» и обладать диаметром в десять миллиметров.
Если централизованная подача газа не предусмотрена, следует установить отвод сгораемых продуктов в атмосферу.
Перед печью на полу укладывается металлический лист с теплоизоляционным слоем внизу.

Газовая печь отлично подойдет для бани и для сауны. Сегодня этот вариант является наиболее удобным и экономичным. Если вы решите изготовить газовый котел для бани своими руками, следует серьезно отнестись к правилам безопасности и получить разрешение от соответствующих инстанций. При соблюдении всех технологий строительства и соответствующих правил эксплуатации, ваша печь будет служить очень долго и бесперебойно.

Решили реализовать замечательную идею - хотите сконструировать газовую печь своими руками для казана, хлеба, обжига керамики или с духовкой? Не стоит рассматривать это как проблему - это определенная задача, реализация которой по силам каждому. Многие сомневаются и думают, что это нереально и боятся столкнуться со сложностями, которые могут возникнуть в процессе .

Несомненным преимуществом, которым обладает газовая печь для отопления дома и кухни с духовкой или казана, является возможность использования различных вариантов для основы . На сегодняшний день популярность газовых печей для кухни, казана или обжига керамики на должном уровне и даже более этого . Дело в том, что данное оборудование можно использовать не только для отопления своего частного жилища, но и для приготовления пищи , а при наличии духовки будет сложно отказаться от хлеба, приготовленного своими руками .

Перед тем как приступить к монтажным работам по установке печи с духовкой своими руками необходимо определить вид топлива , которое будет использоваться в будущем. За основу рабочего процесса лучше взять природный газ , в виду его дешевизны и доступности. Экономические параметры такой печи объясняют её широкую популярность .

Печь с духовкой на газу для казана и хлеба и её особенности

В большинстве случаев портативная печь является основным конкурентом среди существующих источников тепла и конструкций для обжига и казана. Сложно сравнивать это функциональное устройство с или любом другом твердом и жидком топливе.

Простота - это главное отличие данного агрегата в процессе эксплуатации. В теплое время для разогрева понадобится не более 2 часов , а зимой для получения желаемой температуры будет затрачено максимум 4-5 часов.

Для кухонной подовой должны быть соблюдены определенные правила, относящиеся к процессу монтажа котла. Ориентировочный срок эксплуатации составляет не много не мало - около 25 лет , а если профилактические и ремонтные работы будут производиться своевременно, то печь прослужит, как минимум, в два раза дольше . Наверняка для каждого такие перспективы покажутся заманчивыми . Пользоваться готовыми аналогами - электродуховкой, конечно, можно, но ведь добиться характерного аромата свежевыпеченного хлеба, вряд ли удастся.

Конструктивные особенности

Если представить визуально элементы, составляющие основу портативной подовой кухонной печи с духовкой, которая работает на дровах или любом другом жидком и твердом топливе, можно, то вот конструкцию газовой печи понять сможет далеко не каждый . Для этого необходимы определенные навыки и опыт. Но и это не проблема - необходимо понимать особенности. Газовая портативная печь для отопления дома, кухни или выпечки хлеба, включает в себя следующие элементы:

Защитный корпус, который позволяет исключить волнения за внутреннее содержимое.
Предохранитель, обеспечивающий прекращение поставки газа в случае затухания . Необходимо отметить, что система с использованием дров, такой возможности не имеет.
Ответственный за термические свойства - термостат.
Герметичная камера подовой печи, от целостности которой зависит собственная безопасность. В процессе выбора и приобретения нужно четко за этим проследить.
Дымоход - часть конструкции, обеспечивающий отвод продуктов сгорания. Кроме этого он также является источником тепла .

Читайте также: Печи длительного горения с водяным контуром

Собираем газовую горелку своими руками

Для примера, рассмотрим возможность изготовления инфракрасной муфельной печи для кухни и выпечки хлеба своими руками, которая будет работать на газу. Такой вариант можно использовать даже для расплавления различных металлов, обжига или казана , так как температурный режим обжига может достигать отметки в 1400 градусов .

Основу печи составляет корпус и горелка. Чтобы изготовить газовую горелку, понадобится небольшой кусок трубы, имеющий диаметр не более 2 см , а длину около 15 см. Со стороны внешней резьбы понадобится просверлить определенное количество отверстий, первое из которых (от края трубы ) должно быть сквозным. Оно необходимо для размещения трубки для подачи газа .

Следующие три отверстия должны быть удалены от края. Их основное назначение - поджиг горелки и забор воздуха. Сквозное отверстие, используемое для трубки подвода газа, должно быть четко перпендикулярным трем отверстиям . Для газоподводящей трубки используется медная труба, диаметр которой составляет примерно 0,8 см. На обоих торцах должна присутствовать резьба, а по центру – несквозное отверстие , необходимое для пускания газа. На резьбу с одной стороны навинчивается заглушка с использованием фум- ленты. С другой стороны, размещается уголок с наружной и внутренней резьбой , к которому в дальнейшем присоединяется шланг, идущий от газового баллона .

Для избежания проворота трубки подводящей газ в горелке, необходимо с боку сделать небольшой спил, который необходим для фиксации горелки затяжным болтом. Важный момент - соединяя газовый шланг и горелку подовой печи, необходимо установить клапан огнепреграды, чтобы добиться обеспечения полной безопасности.

Преимущества подовой газовой печи

Данная инфракрасная конструкция для кухни, казана, выпечки хлеба или обжига керамики имеет ряд достоинств, которые выделяют и влияют на широкую популярность, в отличие от электрической модели.

Читайте также: Печи длительного горения на твердом топливе

Самым главным положительным качеством, которым обладают газовые печи для дачи и казана , является экономичность, даже если пользоваться баллоном. Это обусловлено сравнительно низкой стоимостью газа и степенью его доступности .

Можно сэкономить значительные средства на обслуживании подовой печи на газу, если сравнивать электрической или твердотопливной моделью . Оборудование, которое работает на газу, не требует сверх внимания и достаточно простое в использовании , в отличие от электрической модели. Сажа и зола в таком аппарате практически отсутствует, дымоход и топка практически не нуждаются в чистке. О долговечности говорить не приходится, так как сложно найти аналог по времени эксплуатации.

Особенности использования

Невзирая на достаточно жесткие условия, относящиеся применения газа в быту , печи для обжига керамики , которые работают на этом топливе, широко распространены и являются безопасными. Главная особенность - это функциональность и малые затраты в процессе использования. Кроме этого такие устройства более экологичны, чем дровяные аналоги.

Благодаря этому оборудованию помещение прогревается максимально быстро , а степень удержания тепла зависит от времени года и температуры «за бортом». Благодаря качественному и равномерному прогреву достигаются комфортные условия в любом помещении .

Газовая портативная печь для бани практически не отличается по устройству от аналогичных устройств, но все же имеют ряд особенностей. В первую очередь это касается используемого вида топлива. В таких аппаратах, кроме термостата, необходим предохранитель, который срабатывает в момент затухания горелки - прекращается подача газа. Камера для сжигания топлива располагается непосредственно под каменкой , что позволяет обеспечить быстрое прогревание камней.

Для газовых устройств обжига, так же как и для дровяных необходим дымоход, для отвода продуктов горения . Такие печи обеспечивают наилучший пар в бане, быстрый разогрев и самой парилки. Благодаря равномерному распределению тепла обеспечивается стабильная температура .

Сложно представить полноценную работу любого хлебопекарного или кондитерского производства без применения такого оборудования как ротационные или подовые печи. Такие ротационные печи могут быть туннельными и подовыми, различающиеся по роду деятельности, являются экономичными и удобными в управлении, что позволяет справляться с большими объемами. - это аппараты, имеющие программируемые режимы работы. Современные технологии позволили внедрить удобную цифровую панель, благодаря которой оператор имеет возможность установить необходимый режим работы по выпечке хлеба.

Такая инфракрасная портативная печь может быть как газовой, так и электрической (нагрев происходит благодаря тэнам или же горелки). Ротационные печи достаточно экономичны, а автоматическая система с понятной и удобной сенсорной панелью позволяет задать начало работы в конкретное время. Существующие блокировки значительно облегчают рабочий процесс и позволяют избежать неприятных моментов .

Самодельная газовая муфельная печь

Эта довольно крупная газовая печь предназначена для длительной прокалки чего либо (к примеру опок перед литьём металла), обжига керамики и т. д.
Применяемые материалы футеровки позволяют доводить температуру до 1200 градусов. Для этой температуры необходимо исключить применение внутри печи металлов, даже нержавеющей стали. Потому что при этих температурах она поплывёт. Тут уже необходимо применять керамические площадки на керамических же стойках. Но для моих нужд достаточно и 750 градусов, поэтому я отказался от применения керамики на стойках, а применил сваренную из чернушки этажерку, подвешенную на железных же кронштейнах. Полки на этажерке можно переставлять под габариты садки. Конечно, полка из чёрнушки будет корродировать, но можно продлить её жизнь обмазкой мела на жидком стекле, а в последствии и сварить новую.

Железо

Объём внутреннего пространства печи составляет примерно 147 литров. Свод куполообразный, чтобы избежать возникновения застойных зон вверху печи.
Несущая рама- уголок 45х45. Боковины, двери и свод- листовое железо 2 мм. Свод двери- полоса.

Футеровка

Габариты печи кратны размерам кирпича из шамотного легковеса ШЛ-0,5 типоразмера №5. Размеры кирпича 230х113х65. На фото- белого цвета. Жёлтые- это какой то другой огнеупорный кирпич с немного другими размерами. Но для моих нужд это не важно. Если будет нужно, всё сделаю из ШЛ-0,5. Поскольку облицовывать дверь кирпичём ещё то занятие, поэтому для футеровке двери взял мат (одеяло) Cerablanket Сухоложского завода. Огнеупорность до 1260 гр.(На практике выдерживает прямое пламя газовой горелки). Продаётся метражём в рулонах шириной 610 мм, толщина от 13 до 50 мм.
Хочется предостеречь вас от некоторых засад, которые могут подстерегать вас при изготовлении футеровки. Прежде всего хочу предупредить при соблазне применить асбест. Да, плавится он при 1500 градусов, но при 800 градусах он теряет химически связанную воду превращается в порошок. Поэтому такие изделия из него, как картон или шнур могут работать до этой температуры.

По поводу применения волокнистых материалов на минеральной (базальтовой) основе, повторю что писал на одном из форумов. Это почти одно и то же. Производят выдуванием из расплава. Хорошо держат температуру. Но они имеют связующее, которое не выдержит и 250 градусов. Но в инетах хитрые продавцы приводят огнеупорность самого волокна. Формально они правы. Но то, что после первой прокалки связующее выгорит и они осыпятся кучкой, это не пишут. Есть сорта и с огнеупорным связующим, но информации очень мало. Только косвенные признаки- допустим, предназначенные для бань и каминов. И опять проводят огнеупорность самого волокна. Так что если есть риск пролететь, лучше использовать уже проверенные. А из проверенных мной подойдут более всего муллитокремнезёмные войлоки, например, МКРВХ-250 (1300 гр) и вот этот Cerablanket.
Поскольку для двери всё равно пришлось применить маты, свод тоже сделал из него. В случае надобности, всё выложу кирпичём ШЛ, благо размеры камеры уже под него.
Маты крепятся на штыри, сделанные из нержавеющих электродов. Один конец затачивается, другой приваривается нержавеющим же электродом к стенке печи. В качестве держателей кусочки листовой нержавейки с прорезями крест- накрест.

Горелки

Горелки взяты из описанных мной ранее .
Справа малая горелка, которая у меня фигурирует под названием угловая стационарная на 1/2 дюйма.
Слева- угловая стационарная горелка на 3/4 дюйма.
Их применение не рассчитывалось каким то научным методом, а тупо подбиралось из практики. При малой горелке грею до 340 гр, при работе большой можно до 620, а при работе обеих, грею до 730 запросто. Больше мне не нужно. Если вам надо больше, ничто не мешает вам поставить две больших.

Горелки стоят диагонально. При их работе горячий воздух закручивается в камере против часовой стрелки. Это позволяет добиться по объёму камеры более равномерному распределению температуры. Напротив сопла горелок, на противоположном углу треугольные отбойники из обрезков кирпича ШЛ.
Для ввода пламени внутрь печи лучше применить гильзы, из чего найдёте. У меня справа- гильза из обрезка муллитокремнезёмистой трубки МКР. Слева- из обрезка нержавеющей трубы.

Подача газа может быть решена как угодно. На фото- с применением полдюймовой трубы и такими же шаровыми кранами (вид снизу корпуса муфеля).
Крепится конструкция к корпусу печи и к панели. Ручки выведены через панель. Не забудьте нарисовать куда закрывать, а то сгоряча не туда крутанёте:)

Контроль температуры

Я написал контроль, а не регулировка, поскольку регулировка газовой печи довольно непростая задача, к тому же не дешёвая.
Я применил простейший измеритель температуры на основе термопары ХА и прибора Ш4501. Дёшево и сердито. Не забудьте провод между термопарой и прибором не простой, а термокомпенсационный. Тут я не буду подробно останавливаться, ранее я уже

Ценители русской бани прекрасно знают, что такое печь для бани. Это просто ее сердце. Поэтому к выбору следует относиться со всей серьезностью. Лучше всего это сделать на начальной стадии строительства.

Многие предпочитают сделать ее собственноручно, другие собираются купить готовую. Агрегаты такого типа представлены в большом количестве на рынке розничной торговли. Если есть возможность пользоваться магистральным газом, то целесообразно устанавливать газовые печи для бани с теплообменником для подогрева воды.

Не только быстро прогревают воздух в бане, но и достаточно насыщают теплом стены, но для этого потребуется гораздо больше времени. А прогретые стены – это и залог хорошей бани.

По видам топлива печи могут быть различных видов: работающие с использованием электроэнергии, дровяные, на твердом топливе или газовые. О том, как выбрать печь для бани, читайте в статье . Здесь же мы рассмотрим, что собой представляет газовая печь для бани, оборудованная теплообменником.

Качественные газовые печи для бани с дополнительным теплообменником могут удовлетворить требования самого заядлого банщика:

Современная газовая печь для бани с дополнительным теплообменником имеет достаточно компактные размеры , возможно даже размещение в небольших помещениях.
В наше время печи для бани на газу имеют множество видов и модификаций, обладают современным дизайном. Она прекрасно впишется в любой интерьер бани.
Автоматика, которой оборудована газовая печь для бани, может без вашего участия поддерживать заданную температуру и влажность воздуха.
Простота эксплуатации печи для бани на газу дает возможность пользоваться печью даже ребенку.
Доступность топлива — постоянная подача газа позволит не думать о закупках сырья для обогрева помещений в бане.
При желании газовая печь для бани своими руками может быть установлена в кратчайшие сроки и без дополнительных затрат, однако для подключения печи в бане, нужно пригласить представителя газовой службы.

Здесь следует также отметить, что для бани газовые печи с дополнительным теплообменником выпускаются под любые размеры помещений . Меньший объем строения позволит экономить на затратах без уменьшения качества обогрева. Для покупки агрегата не стоит особо экономить, ведь печь будет служить не один год. Стоит брать только качественную продукцию.

Правила установки

Газовая может быть установлена, но следует выполнить некоторые правила для монтажа такой конструкции:

Газопровод внутри помещения должен быть выполнен из меди и стали.
Если при подключении используются гибкие соединения, они должны быть устойчивы к давлению и температуре.
Установка гибких рукавов должна производиться согласно действующим стандартам. Если они произведены в других странах, нужно брать сертификат на продукцию.
Гибкие соединения, используемые для подключения газа, должны быть обозначены отметкой «газ» и обладать диаметром 10 мм . Рукава не должны иметь стыков, то есть быть цельными.
Газовую трубу следует защищать от повреждений.
Если в баню не предусмотрена централизованная подача газа, должен быть установлен отвод сгораемых продуктов в атмосферу.

Только при соблюдении вышеназванных условий газовая печь для бани своими руками может быть установлена.

Требования к печи

Такие требования применяются ко всем видам печей, но ими не следует пренебрегать:

Печь газовая для бани должна быть пожаробезопасной, компактной, удобной в использовании.
Иметь достаточную мощность для обогрева помещения, обеспечить нужное количество пара.
Модели, оборудованные теплообменником, должны нагревать требуемое количество воды.
Тепла должно хватить для просушки помещения после окончания процедур.

Виды газовых печей для бани

Печь на газу для бани – это устройство именно для нагрева помещения. Газовые печи с теплообменником используются для автономного отопления и нагрева воды. Поддерживать высокую температуру и влажность они не способны.

Газовые печи для бань подразделяются на несколько групп по определенным признакам:

по применяемой горелке;
по материалу изготовления;
по используемому виду топлива;
по способу нагрева воды.

Газовые печи для бань могут быть изготовлены из камня или быть с металлическим корпусом. У каждого вида есть свои достоинства и недостатки.

Используемые горелки в газовых печах

В газовых печах используются горелки двух типов: атмосферные и наддувные.

Атмосферные горелки имеют максимально простое устройство. Для них не требуется электричество и не применяется серьезная автоматика. По специальным трубам или через зольниковую дверцу производится подача воздуха. Эффективность работы печи такого типа напрямую зависит от качества подачи воздуха в камеру. Если приток кислорода происходит в малом количестве, сжигание газа проводится не полностью, и это существенно влияет на КПД такого оборудования.
Наддувные горелки имеют более сложное устройство, они являются энергозависимыми устройствами. Здесь нагнетание воздуха в камеру происходит за счет работы вентилятора. Эта конструкция очень эффективна в работе. В них используются универсальные горелки с турбонаддувом, что позволяет их использовать в комбинированном режиме (атмосферные горелки непригодны для такой работы).

Горелка такого типа не подойдет для кирпичной печи. В этой системе требуется полная герметичность дымохода и печи для работы вентилятора. Кирпичная кладка «дышит» сама по себе, за счет используемого материала.

При работе вентилятора создается определенное давление, отработанный угарный газ может проникать в помещение.

Нагрев воды в газовых печах

Газовые печи могут поддерживать не только заданную температуру в бане, но и производить нагрев воды. Для этих целей печи оборудуются теплообменником, для нагрева воды используется энергия продуктов сгорания печи, которые отводятся через дымоходную систему, а также тепло нагретых камней.

Бак с водой может быть размещен над или под каменкой. В такой конструкции дымоход проводится через саму воду. Для решения компактности агрегата это будет идеальная модель (она занимает места не больше, чем агрегат без нагревателя воды).

Нагревание может производиться и за счет корпуса — тогда навешивание бака выполняется на задней панели печи либо сбоку.

Автоматика для газовой каменки

Это является серьезным вопросом, который определяет безопасность и качество работы конструкции.

Следует выбрать по таким принципам, как:

уровень поддержания температур;
степень защиты;
при создании аварийной ситуации должна прекращаться подача газа в систему;
при разгерметизации системы должно производиться аварийное отключение;
должно контролироваться давление подачи газа в систему , при обнаружении утечки система должна сама отключаться;
наличие встроенной пневматики для отключения подачи топлива.

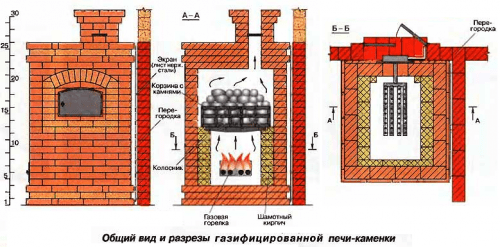

Газовые печи из кирпича

Печи такой конструкции долго прогреваются, но зато хорошо держат тепло. Поэтому прогревать стоит начинать рано.

Внешний вид мало чем отличается от самой обычной дровяной печи. Она прекрасно будет смотреться в бане, оформленной в традиционном стиле. Топочная дверца служит для доступа к каменке, которая находится внутри конструкции. Она нагревается от потоков теплого воздуха, которые поднимаются за счет сгорания газа.

Здесь непосредственно над горелкой располагается каменка, к которой предъявляются особые требования. Камни для нагрева располагаются в корыте, изготовленном из металла, которое имеет по всему периметру борта (это не допускает заливаемую воду к огню).

Металлические газовые печи

Газовая печь для бани своими руками из металла отличается относительно небольшой толщиной стенок корпуса и небольшим количеством камней в каменке. Такая модель быстро прогревается, но и остывает тоже быстро. Модели такого типа достаточно компактны, ими можно оборудовать баню практически любой площади.

Такая конструкция является дешевой по затратам. При наличии небольшого набора инструмента ее можно изготовить самому в кратчайшие сроки. Здесь мы опишем изготовление газовой печи, которая работает от газового баллона. Многие положительно отзываются о такой конструкции, имеющей очень простое устройство.

Принцип работы газовой печи

В отдельной камере, которая располагается перед горелкой, происходит смешивание газа с кислородом. Воздух поступает в топку и обеспечивает нормальное горение. Для обеспечения подачи воздуха и возможности чистки горелки в нижней части печи монтируется дверца. Подача газа осуществляется через трубку.

Если для печи используется баллонный газ, к этому следует отнестись достаточно серьезно. Такой баллон следует размещать вне помещения бани. Некоторые устанавливают баллоны в земле, за несколько метров от бани. Следует учитывать, что пропановая смесь является более эффективной для работы печи.

Нужные материалы

Материалы требуется заготовить заранее.

Это позволит не отрываться во время работы:

Многие пишут, что можно использовать любой старый баллон для газа для обеспечения работы печи.

Внимание: не применяйте старых баллонов! Мало того что вы подвергаете себя опасности, но такой баллон и не заправят газом. К заправке принимаются только те, которые прошли поверку. Старый баллон принят не будет.

Любой тормозной диск, главное, без трещин, он будет служить основанием для каменки.
Купить две газовые трубы с диаметром 50 мм (они обеспечат подвод газа и воздуха в камеру) и одну с диаметром 100 мм (из нее будет изготовлен дымоход).
Газовая горелка (лучше атмосферного типа).
Соединения для подключений.

Ни в коем случае не берите соединения, выполненные из силумина. Они дешевые, но при нагреве или небольшом ударе сразу лопаются. Следует покупать выполненные из меди или бронзы.

Монтаж печи

Для начала производим обрезку баллона при помощи болгарки и отрезного круга. Диаметр базы обрезки должен соответствовать радиусу тормозного диска, чтобы без проблем была возможность его закрепить. При крепеже лучше всего использовать сварку, после чего следует зачистить потеки металла при помощи болгарки и зачистного круга.

Для подачи воздуха в систему подготавливаем трубу радиусом 50 мм. Делаем в ней порядка 10 отверстий диаметром около 5 мм.
Проделываем отверстие чуть больше диаметра трубы в нижней части баллона. Производим монтаж трубы, чтобы целый конец входил на 20 см из баллона. Обвариваем стык.

По такой системе производится крепление трубы для подачи газа.
Для подключения к газу устанавливаем переходник для монтажа газа. Стык обрабатываем герметиком.
Производим закрепление дымохода в верхней части трубы.
Вырезается отверстие для дверки. К вырезанному куску металла прикрепляются завесы и присоединяются к корпусу.

При монтаже печи крайне важно защитить стену от перегрева и возгорания. Для этого между печью и стеной монтируется полотно из керамзита. Такая изоляция делается в два слоя. В завершение следует применить и отражающий экран из нержавеющей стали. Возможно оборудование печи теплообменником косвенного нагрева.

Грамотно подобранные газовые печи для бани и качественно выполненные монтажные работы обеспечат вам комфортный и безопасный отдых.

Газовые печи для бани выбирают в зависимости от производительности и объема парилки.

Когда встает вопрос какую печь использовать в бани отталкиваются от коммуникаций, которые подведены к участку. Доступность к газу решит многие проблемы, в том числе установку газовой печи. Газовые печи меньшего размера, а КПД у них выше чем у аналогов на жестком и жидком топливе. Как делается газовая горелка для бани своими руками, без ошибок, которые могут быть опасны для жизни, знают не все. Рассмотрим некоторые конструкционные особенности газовых печей, расскажем как сделать в бане газ правильно.

Умельцы придумали самодельные конструкции газовых печей для бани, но не имея опыта, сделать газовую горелку своими руками сложно. Модели от известных производителей соответствуют всем требованиям противопожарной безопасности, а правильно установить их можно своими руками. Главное, согласовать проект в газовой и пожарных инстанциях города.

Виды газовых генераторов

Газовые генераторы тепла по своему назначению подразделяют на виды:

Отопительные.

Нагревательные.

В банных конструкциях применяют нагревательные генераторы. В редких случаях дополнительно используют отопительные, например газовый котел , когда необходимо провести в бане отопление и горячее водоснабжение. Протопить баню с их помощью невозможно.

К бытовым относятся приборы, например, для приготовления пищи. По своему обслуживанию они простые, поэтому нередко можно встретить на даче, например газовую плиту. Но поддерживать высокую температуру в помещение при влажности выше нормы можно только нагревательными.

По особенностям конструкции газовые печи подразделяют по следующим признакам:

Конструкция горелки.

Способы подогрева воды.

Какой материал использовался для изготовления.

Вид топлива.

Рассмотри подробнее некоторые.

Материал из которого изготовлена печь

Газовая печка для бани выложенная из кирпича не нарушает интерьер русской бани.

Газовый генератор может быть изготовлен из металла или сложен из кирпича. Каждый материал имеет свои особенности.

Газовые печи из кирпича сложить можит только специалист. Тем более внутри конструкции все равно используют металлические элементы. Протопить кирпичную печку сложнее, так как нагревается она долго, но тепло она держит до 48 часов. Конструкция внешне мало отличимая от дровяной, но вместо дров расположена газовая горелка. А укладываются в специальную герметичную емкость , которая не будет пропускать влагу к огню. Для этого у поддона должны быть бортики и дно цельным.

К плюсам относятся:

Каменку можно выбрать большого объема .

Пользоваться горячей водой после протопки можно еще 1– 2 дня.

Тепло от кирпичной конструкции более равномерное.

Начинать топить печку нужно за 4– 6 часов до осуществления банных процедур.

Монтаж печи из кирпича дорогостоящий.

Под печку необходимо выполнить массивный фундамент, так как конструкция тяжёлая.

Металлические газовые печи легкие и небольшие. Стенки у них выполнены из металла толщиной от 5 мм. Каменка небольшая и прогреть баню можно за 2— 3 часа. Компактность позволяет использовать генератор в бане любого размера начиная от 2х 2 м .

Металлическую газовую печку можно собрать своими руками, достаточно иметь необходимые чертежи и некоторые инструменты и материалы:

Баллон для газа. Можно купить новый, но дешевле использовать б/у. Такой легко достать в пунктах по приему металлолома.

Диски от камаза или легкового автомобиля б/у. Размер зависит от того какой мощности будет печка.

Металлические трубы: диаметр 2 и 4 см. меньшая для подводки газа и воздуха, большая для дымохода.

Газовая горелка (атмосферная).

Болгарка.

Сварочный аппарат.

Схема-рисунок газовой печи для бани своими руками.

Сборку газовой печи своими руками осуществляют следующими этапами:

Болгаркой распиливается верх баллона так, чтобы отверстие вставлялось в колесный диск. Шов приваривается сварочным аппаратом. Если сварки нет, то можно использовать болты.

Следующим этапом готовится труба под под ачу воздуха. Для этого берут диаметр 2 см и высверливают в ней 9– 11 отверстий диаметром 5 мм. В нижней части баллона тоже высверливают отверстие диаметром 50 мм. Трубу вставляют в баллон так, чтобы с одной стороны она торчала на 15– 20 см. Шов приваривается.

Газовую трубу приваривают аналогично , подробно можно рассмотреть на рисунке. На свободном конце монтируется переходник для крепления к газовому генератору (баллону, трубе).

Сверху на баллон монтируется сваркой дымоходная труба. Сбоку, как показано на рисунке, вырезается отверстие под д верцу. Ее вырезают из куска стали и приваривают на петли.

Подобную конструкцию можно увидеть на видео:

Вид топлива

Железная газовая печка для бани быстро нагревается и остывает.

По виду топлива генераторы для бани подразделяют на комбинированные и только на газу. Первый вариант ст оит дороже, но он удобнее. Топить баню можно как газом, так и дровами. Этот способ удобен тем, что если газ неожиданно закончился не нужно останавливать процедуру, а продолжить топить на жестком топливе.

Газовые печи стоят дешевле, но необходимо позаботиться, например, о дополнительном газовом баллоне. Использование пропана и бутана будет экономичнее если заменить инжектор на другой с меньшими отверстиями.

Какую бы печку на газу ни выбрали необходимо правильно подвести к ней газ.

Способы проводки газа к печке

Газифицировать баню можно двумя способами:

От общегородской системы.

Индивидуально при помощи баллона.

Газификация от городской системы

газ в баню можно провести от городской трубы.

Если по участку проходит газовая труба, то выгоднее запитать баню от нее . Сразу оговоримся, дело это трудоемкое и требует знаний и разрешений. Цена на услуги специализированных компаний высокая, но подведя газ к бане один раз можно не беспокоиться долгие годы. А оплата газовых счетов будет менее затратна, чем приобретать каждый раз топливо в баллонах.

Для городской газификации необходимо выполнить ряд мероприятий:

Получить и утвердить ряд документов: проект газоснабжения, согласовать технические условия и составить смету.

Приобрести оборудование и трубы и произвести монтаж.

Подготовить испытательно-техническую документацию, сдать работу в местную газовую службу.

Врезаться в систему, установить и зарегистрировать счетчик , запустить и получить документы на обслуживание и поставку топлива.

Все перечисленные пункты сделать самостоятельно сложно, проще вызвать специалиста. Причем городская газовая компания сама предоставит и проведе т т рубы до нагревательного прибора.

Индивидуальная газификация

Можно запитать печку от газового баллона, который бывает различного объема.

Индивидуальная газификация подходит для участков где городская линия отсутствует. Газовый баллон можно приобрести в любом специализированном магазине. Но такое газоснабжение достаточно небезопасно.

Безопасность прежде всего, баллон не должен быть установлен в бане, его место на улице. Место выбирается легкодоступное и проветриваемое, то есть баллон нельзя заставлять различными предметами и завешивать вещами. Рядом вешается огнетушитель или устанавливается небольшой ящик с песком.

Какие особенности установки газового оборудования в бани

При проводке газа в баню необходимо не забывать о возможных утечках. Поэтому к оборудованию для бани особые требования:

В печи должен быть установлен специальный датчик, который предотвратит подачу газа если горелка погаснет.

Природный газ подается по городской магистральной трубе, баллоны заправляются пропаном и бутоном на простых газовых заправках.

При установке газовых печей необходимо соблюдать все правила противопожарной безопасности, как при отоплении дровами или жидким топливом.

В бане необходимо правильно выполнить систему вытяжки и дымовую трубу.

Как правильно выполнить дымоход при газовом генераторе

Самый простой вариант установить в бане сендвич трубу.

Для газовой печки и котла дымовая труба необходима точно так же, как при топке дровами. Угарный газ будет образовываться в печи и при отсутствии дымохода и хорошей вытяжки будет скапливаться в парилке. Основная опасность в том, что он не имеет ни цвета, ни запаха и отравиться им очень просто.

Современные газовые печи оснащены специальными датчиками, которые при плохой вытяжке срабатывают и перекрывают подачу газа. Но в целях экономии для дачи или садового участка приобретают самые дешевые генераторы.

Правильно организованный дымоход должен иметь следующие узлы:

Проходное отверстие в потолке.

Зонт , который предотвращает попадание искр на крышу бани .

Для кирпичной печи можно собрать газовую трубу. Но за ней будет сложнее ухаживать, да и работы по монтажу обойдутся не дешево . Проще смонтировать сэндвич-трубу.

Монтировать конструкцию просто , справится даже новичок не имеющий предварительной подготовки. Места соединений будут находиться на выходе из печи, встыках между потолком и кровлей.

Конструкция сэндвич трубы имеет теплоизолирующую прокладку, но так, как в бани все время высокая температура, то кровля и потолок все равно могут выгорать. Чтобы избежать этого необходимо выполнить изоляцию по по толку и крыши из асбестового волокна или листов металла.

Сверху на трубу монтируют зонтик. Его можно выполнить своими руками из старой консервной банки: вырезается дно и крышка, стенки разрезают в одном месте так, чтобы получился прямоугольник, из него сворачивают конус. Он предотвратит попадание внутрь осадков.

При правильном монтаже дымохода и оборудования газ в бане станет удобным и безопасным топливом. А печку из железа можно сделать своими руками. Но необходимо понимать что любая мелочь может повлечь страшные последствия. Если вы не уверены в своих знаниях, то лучше прибегнуть к помощи специалистов.

Просмотров
