Напряжение тока измеряется в. Электричество, ток, напряжение, сопротивление и мощность. Измерение переменного напряжения

Измерение напряжения на практике приходится выполнять довольно часто. Напряжение измеряют в радиотехнических, электротехнических устройствах и цепях и т.д. Вид переменного тока может быть импульсным или синусоидальным. Источниками напряжения являются или генераторы тока.

Виды измерения напряжения

Напряжение импульсного тока имеет параметры амплитудного и среднего напряжения. Источниками такого напряжения могут быть импульсные генераторы. Напряжение измеряется в вольтах, имеет обозначение «В» или «V». Если напряжение переменное, то впереди ставится символ «~ », для постоянного напряжения указывается символ «-». Переменное напряжение в домашней бытовой сети маркируют ~220 В.

Это приборы, предназначенные для измерения и контроля характеристик электрических сигналов. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее.

Измерение напряжения в сети переменного тока

Согласно нормативным документам величина напряжения в бытовой сети должна быть равной 220 вольт с точностью отклонений 10%, то есть напряжение может меняться в интервале 198-242 вольта. Если в вашем доме освещение стало более тусклым, лампы стали часто выходить из строя, либо бытовые устройства стали работать нестабильно, то для выяснения и устранения этих проблем для начала необходимо измерение напряжения в сети.

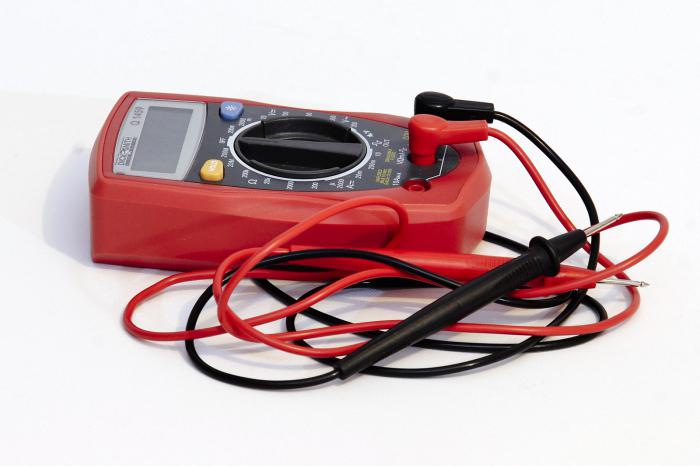

Перед измерением следует подготовить имеющийся измерительный прибор к работе:

• Проверить целостность изоляции контрольных проводов со щупами и наконечниками.
• Установить переключатель на переменное напряжение, с верхним пределом 250 вольт или выше.
• Вставить наконечники контрольных проводов в гнезда измерительного прибора, например, . Чтобы не ошибиться, лучше смотреть на обозначения гнезд на корпусе.
• Включить прибор.

На мультиметре выбрана граница измерений 700 вольт. Некоторые приборы требуют для измерения напряжения устанавливать в нужное положение несколько разных переключателей: вид тока, вид измерений, а также вставить наконечники проводов в определенные гнезда. Конец черного наконечника в мультиметре воткнут в гнездо СОМ (общее гнездо), красный наконечник вставлен в гнездо с обозначением «V». Это гнездо является общим для измерения любого вида напряжения. Гнездо с маркировкой «ma» применяется для замеров небольших токов. Гнездо с обозначением «10 А» служит для измерения значительной величины тока, который может достичь 10 ампер.

Если измерять напряжение со вставленным проводом в гнездо «10 А», то прибор выйдет из строя, или сгорит предохранитель. Поэтому при выполнении измерительных работ следует быть внимательным. Наиболее часто ошибки возникают в случаях, когда сначала измеряли сопротивление, а затем, забыв переключить на другой режим, начинают измерение напряжения. При этом внутри прибора сгорает резистор, отвечающий за измерение сопротивления.

После подготовки прибора, можно начинать измерения. Если при включении мультиметра на индикаторе ничего не появляется, это означает, что элемент питания, расположенный внутри прибора, отслужил свой срок и требует замены. Чаще всего в мультиметрах стоит «Крона», выдающая напряжение 9 вольт. Срок ее службы составляет около года, в зависимости от производителя. Если мультиметром долго не пользовались, то крона все равно может быть неисправной. Если батарейка исправна, то мультиметр должен показать единицу.

Щупы проводов необходимо вставить в розетку или прикоснуться ими к оголенным проводам.

На дисплее мультиметра сразу появится величина напряжения сети в цифровом виде. На стрелочном приборе стрелка отклонится на некоторый угол. Стрелочный тестер имеет несколько градуированных шкал. Если их внимательно рассмотреть, то все становится понятным. Каждая шкала предназначена для определенных измерений: тока, напряжения или сопротивления.

Граница измерений на приборе была выставлена на 300 вольт, поэтому нужно отсчитывать по второй шкале, имеющий предел 3, при этом показания прибора необходимо умножить на 100. Шкала имеет цену деления, равной 0,1 вольта, поэтому получаем результат, изображенный на рисунке, около 235 вольт. Этот результат находится в допустимых пределах. Если при измерении показания прибора постоянно меняются, возможно, плохой контакт в соединениях электрической проводки, что может привести к искрению и неисправностям в сети.

Измерение постоянного напряжения

Источниками постоянного напряжения являются аккумуляторы, низковольтные или батарейки, напряжение которых не более 24 вольт. Поэтому прикосновение к полюсам батарейки не опасно, и нет необходимости в специальных мерах безопасности.

Для оценки работоспособности батарейки или другого источника, необходимо измерение напряжения на его полюсах. У пальчиковых батареек полюсы питания расположены на торцах корпуса. Положительный полюс маркируется «+».

Постоянный ток измеряется аналогичным образом, как и переменный. Отличие заключается только в настройке прибора на соответствующий режим и соблюдении полярности выводов.

Напряжение батарейки обычно обозначено на корпусе. Но результат измерения еще не говорит об исправности батарейки, так как при этом измеряется электродвижущая сила батарейки. Продолжительность эксплуатации прибора, в котором будет установлен элемент питания, зависит от его емкости.

Для точной оценки работоспособности батарейки, необходимо проводить измерение напряжения при подключенной нагрузке. Для пальчиковой батарейки в качестве нагрузки подойдет обычная лампочка для фонарика на 1,5 вольта. Если напряжение при включенной лампочке снижается незначительно, то есть, не более, чем на 15%, следовательно, батарейка пригодна для работы. Если напряжение падает значительно сильнее, то такая батарейка может еще послужить только в настенных часах, которые расходуют очень мало энергии.

Электричество воспринимается нами как данность и вряд ли кто задумывается над тем, что такое электрическое напряжение и какова его физическая сущность, когда включает свет, компьютер или стиральную машину. На самом же деле оно заслуживает гораздо большего внимания, и не только потому, что может быть смертельно опасным, но и из-за того, что Человечество, овладев этим видом энергии, совершило качественный цивилизационный скачок.

Вспомним один из наиболее интересных моментов на школьном уроке физики, когда преподаватель вращал диск электрической машины, а между металлическими шариками проскакивала искра. Это и есть видимое отражение природного феномена под названием электрический ток. Он возникает из-за того, что на одном шарике отрицательно заряженных ионов больше, а на другом меньше, из-за чего возникает разность потенциалов, то есть факт, нарушающий основной закон Природы – сохранения энергии.

Отрицательно заряженные частицы стремятся переместиться туда, где их меньше, тем самым обнулив разницу. Конечно же, электроны не проходят весь путь между заряженными шариками, называемых полюсами. Их пробег ограничивает кристаллическая решетка, узлов которой они не могут покинуть. Зато способны удариться о соседние частицы и передать импульс по цепочке дальше, создавая эффект домино. Каждое такое соударение порождает выплеск энергии, из-за чего система переходит из состояния покоя в возбужденное, которое и принято называть электрическим напряжением.

Сила, движущая заряженные частицы

Чтобы поставить себе на службу электрическое напряжение и ток, человеку надо было найти силу, которая могла возобновлять разницу потенциалов между полюсами, порождая непрерывное соударение частиц кристаллической решетки. Их оказалось целых три:

1. Электромагнитная индукция – возникновение тока в результате взаимозависимого перемещения металлов в магнитном поле. Используется в генераторах постоянного и переменного тока.
2. Электрохимическое взаимодействие, порождаемая разностью потенциалов кристаллических решеток веществ. Используется в аккумуляторах, батареях питания постоянного тока.
3. Термохимическая реакция, повышающая активность электронов в результате нагрева.

Сила, порождающее движение заряженных частиц, получила наименование «электродвижущая» (аббревиатура ЭДС) и обозначается на схемах буквой «Е», обычно сопутствующей мнемосимволам разъемов, к которым подключается источник питания.

Вольты и амперы

ЭДС и напряжение измеряются в вольтах – условной единице, названной в честь итальянца Алессандро Вольты, официально признанного изобретателя гальванической батареи – источника постоянного тока. Это количество работы, которая совершается при перемещении единицы заряда (кулона), если при этом был потрачен 1 джоуль условной энергии.

Однако существует и вторая единица измерения электрического тока – ампер, названная в честь французского физика Андре-Мари Ампера. Традиционно ее называют силой тока, хотя правильнее применять термин «магнитодвижущая сила», что наиболее полно отражает двуединую физическую сущность заряженной частицы.

Магнитное и электрическое поля электрона стремятся к взаимной компенсации, а их зависимость определяется законом Ома, описываемого формулой I = U / R. Если сопротивление среды резко падает (например, при коротком замыкании), то сила тока растет по экспоненте. Это вызывает ответное падение напряжения, в результате чего система приходит в равновесное состояние. Подобный эффект можно заметить во время работы сварочного трансформатора, когда при возникновении дуги лампы накаливания почти гаснут.

Существует и другой эффект: при большом сопротивлении среды заряд одного знака копится на какой-либо поверхности до тех пор, пока напряжение не достигнет критического уровня, после чего происходит пробой (возникновение тока) в направлении поверхности с наибольшей разницей потенциала. Статическое напряжение чрезвычайно опасно, поскольку в момент разряда оно может порождать токи силой в сотни ампер. Поэтому металлические конструкции, длительное время находящиеся в магнитном поле, обязательно заземляются.

Постоянный или переменный?

Напряжение – это статическая составляющая электричества, а сила тока – динамическая, ведь его направление меняется вместе с полярностью на концах проводника. И это свойство оказалось очень полезным для распространения электричества по Миру. Дело в том, что любой ток затухает из-за внутреннего сопротивления среды, согласно всё тому же закону сохранения энергии. Но оказалось, что двигающийся в одну сторону поток электронов усилить очень сложно, а циклически изменяющий направление – просто, для этого применяется трансформатор с двумя обмотками на одном сердечнике.

Чтобы получить переменный ток, надо вывернуть наизнанку принцип, открытый Фарадеем, который в своем прообразе электрического генератора вращал медный диск в поле действия постоянного магнита. Никола Тесла сделал наоборот – поместил вращающийся электромагнит внутрь неподвижной обмотки, получив неожиданный эффект: в момент прохождения полюсов через нейтраль магнитного поля амплитуда напряжения падает до нуля, а потом снова растет, но уже с другим знаком. За один оборот направление движения электронов в проводнике меняется два раза, составляя рабочую фазу. Поэтому переменный ток называют еще и фазным. А порождающее его напряжение – синусоидальным.

Никола Тесла создал генератор с двумя обмотками, расположенными под углом в 90 0 друг к другу, а русский инженер М.О. Доливо-Добровольский усовершенствовал его, расположив на статоре три, что увеличило стабильность работы электрической машины. В результате этого промышленный переменный ток стал трехфазным.

Почему 220 вольт 50 Гц?

В нашей стране бытовая однофазная сеть имеет номиналы 220 вольт и 50 герц. Причина появления именно этих цифр весьма интересна.

Пальма первенства в бытовом освоении электричества принадлежит Томасу Эдисону. Он использовал исключительно постоянный ток, поскольку гениального изобретения Николой Тесла переменного еще не произошло.

Первым электрическим прибором оказалась лампа накаливания с угольной нитью. Опытным путем было установлено, что лучше всего она работает при напряжении в 45 вольт и включенном в цепь балластном сопротивлении, обеспечивающим рассеивание еще двадцати. Приемлемая длительность работы обеспечивалась последовательным включением двух ламп. Итого в бытовой сети, по мнению Эдисона, должно было быть 110 вольт.

Однако передача постоянного тока от электростанций к потребителям сопровождалась большими трудностями: через одну-две мили он затухал полностью. По Закон Джоуля - Ленца количество тепла, рассеиваемое проводником при прохождении тока, вычисляется по следующей формуле: Q = R . I 2 . Чтобы снизить потери вчетверо, напряжение увеличили до 220 вольт, а силовую линию построили из трех проводников – с двумя «плюсами» и одним «минусом». Потребитель получал все те же 110 вольт.

Противостояние Николы Теслы и Томаса Эдисона, названное «Войной токов», решилось в пользу переменного, поскольку его можно было передавать на большие расстояния с минимальными потерями. Тем не менее напряжение между силовыми проводниками осталось 220, а линейное, поступающее к потребителю – 127 вольт, поскольку из-за сдвига фаз на 120 градусов амплитуды напряжения не складываются арифметически, а умножаются на 1,73 – корень квадратный из трех.

В СССР сетевым номиналом 127 вольт в одной фазе пользовались до начала 60-х годов. В ходе усовершенствования электрических линий, проводимого с целью увеличения передаваемой мощности, конструкторы пошли по тому же пути, что и Эдисон – повысили напряжение.

За точку отсчета приняли 220 вольт, которые измерялись между фазами. Оно стало бытовым. А промышленное межфазное напряжение 380 вольт получилось умножением 220 на 1,73. Частота 50 Гц – это 3 тыс. колебаний в минуту, то есть, оптимальное количество оборотов коленвала дизеля или другого двигателя внутреннего сгорания, который приводит в действие машину переменного тока.

Теперь вы знаете, что такое напряжение и электрический ток, в каких единицах они измеряются и как зависят друг от друга, а также почему в вашей розетке именно 220 вольт. Приведенные факты не носят академического характера и не претендуют на истину в последней инстанции. Более подробно ознакомиться с природой этого феномена вы можете в учебниках по электротехнике.

Напряжение - известная величина, используемая во всех световых и аккумуляторных источниках. Что оно собой представляет, какие разновидности существуют, чем измеряют напряжение, в каких единицах измеряется электрическое напряжение и многое другое далее.

Напряжением называется электрическая движущая сила, которая призвана толкать свободные виды электронов от одного атома к другому в определенном направлении. Обязательное требование для протекания зарядов это наличие цепи с замкнутым контуром, который создает условия, для того чтобы их передвигать. Если имеется обрыв электроцепи, то процесс направленного перемещения частиц прекращается.

Обратите внимание! Стоит отметить, что единица напряжения электрической цепи зависит от того, какой проводник имеет материал, как подключена нагрузка, какая есть температура.

Что это такое

Разновидности

Бывает двух видов: постоянным и переменным. Первое есть в электростатических видах цепей и тех, которые имеют постоянный ток. Переменный встречается там, где есть синусоидальная энергия. Важно, что синусоидальная энергия делится на действующее, мгновенное со средневыпрямленным. Единица измерения напряжения электрического тока вольт.

Стоит также отметить, что величина энергии между фазами называется линейной фазой, а показатель тока земли и фаз - фазным. Подобное правило используется во всех воздушных линиях. На территории Российской Федерации в электрической бытовой сети стандартное - 380 вольт, а фазное - 220 вольт.

Основные разновидности

Постоянное напряжение

Постоянным называется разность между электрическими потенциалами, при которой остается такой же величина с перепадами полярности на протяжении конкретного периода. Главным преимуществом постоянной энергии является тот факт, что отсутствует реактивная мощность. Это означает, что вся мощность, которая вырабатывается при помощи генератора, потребляется нагрузкой за исключением проводных потерь. Течет по всему проводниковому сечению.

Что касается недостатков, есть сложность повышения со снижением энергии, то есть в моменте преобразования ее из-за конструкции преобразователей и отсутствия мощных полупроводниковых ключей. К тому же сложно развязывается высокая и низкая энергия.

Обратите внимание! Используется постоянная энергия в электронных схемах, гальванических элементах, аккумуляторах, электролизных установках, сварочных инструментах, инверторных преобразователях и многих других приборах.

Постоянный ток

Переменное напряжение

Переменным называется ток, изменяющийся по величине и направлению периодически, но при этом сохраняющий свое направление в электроцепи неизменно. Нередко его называют синусоидальным. Одно направление, в котором движется энергия, называется положительным, а другое - отрицательным. Поэтому получающаяся величина называется положительной и отрицательной. Такой показатель является алгебраической величиной. В ответ на вопрос, как называется единица измерения напряжения, необходимо отметить, что это вольт. Значение его определяется по направлению. Максимальное значение - амплитуда. Бывает он:

• двухфазным;

Двухфазный

• трехфазным;

Трехфазный

• многофазным.

Многофазный

Используется активно в промышленности, на электрической станции, на трансформаторной подстанции и передается в каждый дом при помощи линий электрических передач. Больше всего используется три фазы для подключения. Подобная электрификация распространена на многих железных дорогах.

Обратите внимание! Стоит отметить, что имеются также некоторые виды двухсистемных электровозов, которые работают во многих случаях на переменном показателе.

Переменный ток

Единицы измерения

Измеряется напряженье в вольтах. Обозначается В или Вольт. Одно значение выражено в разности нескольких точек на электрическом поле. Значение 220 вольт говорит о том, что электрическое поле призвано тратить энергию, чтобы протаскивать заряды через всю электрическую цепь с нагрузкой.

Измерительные приборы

Чтобы измерить силу, используется стрелочный или аналоговый, цифровой или электронный вольтметр. Благодаря этим приборам можно измерять и контролировать характеристики сигналов. Также сделать измерения можно осциллографами. Они работают благодаря тому, что энергия отклоняется электронным лучом и поступает на прибор, выдающий показатель переменной величины.

Вольтметр как основной прибор измерения

Напряжение это физическая величина, показывающая размер тока в цепи и оборудовании в вольтах. Ток бывает постоянным и переменным. Отличие в том, что первое понятие обозначает, что ток постоянно меняет свою полярность и протекает в сети переменно. Во втором же случае ток проходит по электроцепи без перерывов. Измеряется вольтметром.

Возможно, ли представить свою жизнь без электричества? Современный человек плотно окружил себя бытовыми приборами, помогающими в жизни. Мы уже не можем представить себя и свою жизнь без умных домашних помощников.

В технике все чаще переходят на использование электроэнергии. Даже транспорт постепенно переводится на электродвигатели, что позволяет уменьшить существенный вред, наносимый природе.

Сегодня мы попытаемся дать ответ на следующие вопросы:

• Что такое электрический ток?
• Что такое электрическое напряжение?
• Как определить напряжение?
• В чем измеряется напряжение?

Что такое ток?

На заре изучения электричества его получали трением одного тела о другое. Больший запас заряда можно было получить во время грозы, используя естественный разряд - молнию. Известно, что этот способ стоил жизни ученику М. В. Ломоносова - Рихтеру.

Сам заряд использовать сложно и нерационально. Необходимо получить его направленное движение - электрический ток. Свойства тока:

• нагревание проводника;
• химическое действие;
• механическое действие;
• магнитное действие.

Их используют в быту и технике. Необходимым условием существования тока считают наличие свободных электрических зарядов и замкнутого проводника.

История вопроса

В 1792 году известный итальянский физик, физиолог и изобретатель заинтересовался выводами соотечественника Луиджи Гальвани о природе импульсов тока в органах животных. Длительное наблюдение за поведением лапок лягушек, закрепленных на металлических крючках, позволило ему сделать вывод, что источником электричества является не живой организм, а контакт разнородных металлов. Именно это обстоятельство способствует протеканию электричества, а реакция нервных окончаний - только физиологическое действие тока.

Уникальное открытие привело к созданию первого в мире источника получившего название «Вольтов столб». Разнородные металлы (Вольта утверждал, что они должны быть удалены друг от друга в ряду химических элементов) прокладываются бумагой, пропитанной жидким «проводником второго рода».

Этот прибор стал первым источником постоянного напряжения. Единица измерения электрического напряжения увековечила имя Алессандро Вольта.

Источник постоянного тока

Основной элемент электрической цепи - источник тока. Его назначение - создавать электрическое поле, под действием которого свободные заряженные частицы (электроны, ионы) приходят в направленное движение. Накапливаемые на отдельных элементах источника заряды (их называют полюсами) имеют различные знаки. Сам заряд перераспределяется внутри источника под действием сил неэлектрической природы (механических, химических, магнитных, тепловых и так далее). Электрическое поле, созданное полюсами вне источника тока, производит работу по передвижению заряда в замкнутом проводнике. О необходимости замкнутой цепи для создания постоянного тока говорил еще Алессандро Вольта.

Поскольку в источниках под действием сил неэлектрической природы происходит движение заряда, значит, можно утверждать, что эти силы совершают работу. Назовем их сторонними. Отношение работы сторонних сил по переносу заряда внутри источника тока к величине заряда называют электродвижущей силой.

Математическая запись этого соотношения:

• Ε = А ст: q,

где Е - электродвижущая сила (ЭДС), А ст - работа сторонних сил, q - заряд, переносимый сторонними силами в источнике.

ЭДС характеризует способность источника создавать ток, но основной характеристикой источника иногда считают электрическое напряжение (разность потенциалов).

Напряжение

Отношение работы поля по передвижению заряда в проводнике к величине заряда получило название электрического напряжения.

Чтобы его определить, нужно величину работы поля разделить на величину заряда. Пусть A - работа, совершенная электрическим полем источника тока по перемещению заряда q. U - Математическая запись соответствующей формулы:

• U = A: q.

Как любая физическая величина, напряжение имеет единицу измерения. В чем измеряется напряжение? По фамилии изобретателя первого в мире источника постоянного тока Алессандро Вольта этой величине дали собственную единицу измерения. В системе интернациональной напряжение измеряется в вольтах (В).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл.

• В = Дж/Кл = Н.м/(А.с) = кг.м/(А.с 3).

В основных единицах системы СИ единица измерения электрического напряжения:

• кг.м/(А.с 3).

Необходимая величина

Почему недостаточно, характеризуя ток, вводить понятие силы тока? Проведем мысленный эксперимент. Возьмем две различные лампы: обыкновенную бытовую лампу и лампу от карманного фонарика. При подключении их к разным источникам тока (городской сети и батарейке) можно получить абсолютно одинаковое значение силы тока. При этом бытовая лампа дает больше света, то есть работа тока в ней значительно больше.

Разные источники тока имеют различное напряжение. Поэтому эта величина крайне необходима.

Полезная аналогия

Понимание физического смысла электрического напряжения приходит, если вникнуть в интересную аналогию. В жидкость перетекает из трубки в трубку, если в них существует разность давлений. Ток жидкости прекращается в случае равенства давлений.

Если ток жидкости сопоставить с течением электрического заряда, то разность давлений столбов жидкости играет ту же роль, что и разность потенциалов в источнике тока.

Пока внутри источника тока происходят процессы, сопровождающие перераспределение заряда на полюсах, он способен создавать ток в проводнике. Напряжение электрического тока измеряется в вольтах, разность давлений имеет единицу измерения - паскаль.

Переменный ток

Электрический ток, периодически меняющий свое направление, называется переменным. Создается он источником переменного напряжения. Чаще всего это генератор. Попробуем пояснить: в чем измеряется напряжение переменного тока?

Сам принцип генерации тока основан на явлении электромагнитной индукции. Вращение замкнутого контура в магнитном поле приводит к появлению разности потенциалов в проводнике. измеряется в вольтах и в случае меняющегося тока.

Можно ли утверждать, что напряжение не меняется? Очевидно, что вследствие изменения угла между плоскостью контура и нормалью к нему, создаваемое напряжение изменяется с течением времени. Его значение растет от нуля до некоторого максимального значения, затем падает вновь до нуля. Говорить об определенной величине не приходится. Вводят так называемое действующее значение напряжения:

• U д = U: √2.

Каким прибором измеряется напряжение?

Прибор для измерения электрического напряжения - вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.

Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.

В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.

Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на силу тока в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.

Таблица напряжений

Практическое применение вольтметра

Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.

Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.

Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:

1. Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
2. Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
3. В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная - к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
4. Все подключения делают исключительно к обесточенной цепи.

Вредно для здоровья

Действие электрического тока может оказаться небезопасным для человека. Считается безвредным напряжение менее 24 В.

Действие тока под напряжением городской сети (220 В) достаточно ощутимо. Прикосновение к оголенным контактам сопровождается существенным «ударом тока».

Напряжение во время грозы пропускает столь высокий ток через тело человека, что грозит ему летальным исходом. Не стоит рисковать своей жизнью и здоровьем.

Одной из физических величин, которая была введена для характеристики действия электрического поля, является напряжение. Электрическое поле, оказывая силовое воздействие на заряженные частицы, приводит их в движение, создает электрический ток. При перемещении зарядов совершается работа, что приводит к изменению энергии.

В каких единицах измеряют напряжение

Отношение работы, совершаемой произвольным электрическим полем при перемещении положительного заряда из одной точки поля в другую, к величине заряда называется напряжением между этими точками:

$ U = { A\over q } $ (1)

U — напряжение,

A — работа, Дж,

q — заряд, Кл.

Значит работа электрического поля при перемещении заряда равняется произведению напряжения U между точками на заряд q :

$ A = { q*U } $ (2)

Рис. 1. Работа электрического поля по перемещению зарядов.

При величине заряда равной 1 Кл будет выполняться равенство $ U = A $.

Единица измерения напряжения называется вольт. В кратком написании пишется с заглавной буквы В. Свое название единица получила в честь итальянского ученого Алессандро Вольта (1745-1827г.г.), внесшего значительный вклад в понимание природы электрических явлений.

Из соображений размерности величин и формулы (1) следует, что:

$$ [В] = { [Дж]\over } $$

Таким образом, единица напряжения (1 Вольт) — это такое напряжение на участке цепи или на концах проводника, при котором совершается работа по передвижению электрического заряда величиной 1 Кл (1 кулон) равная 1 Дж (1 Джоулю).

Кратные единицы измерения напряжения

Реальные значения измеряемых напряжений могут быть в десятки тысяч раз как больше, так и меньше одного вольта. Поэтому для удобства записи (фиксации) дополнительно были введены следующие кратные и дольные единицы:

• 1 нановольт — 1 нВ=10 -9 В;
• 1 микровольт — 1 мкВ=10 -6 В;
• 1 милливольт — 1 мВ=10 -3 В;
• 1 киловольт — 1 кВ=10 3 В;
• 1 мегавольт — 1 МВ=10 6 В.

Необходимо помнить, что высокое напряжение представляет большую опасность для здоровья человека. Безопасным значением для человеческого организма считается напряжение 42 В в нормальных условиях и 12 В в условиях с повышенной опасностью (влажность, металлические полы, большая температура).

Как измеряют напряжение

Напряжение измеряется с помощью прибора называемого вольтметром. Различные модели вольтметров могут внешне отличаться друг от друга, но общим для них является принцип работы, основанный на электромагнитном действии тока. Латинская буква V используется для обозначения прибора на электрических схемах и на измерительных шкалах вольтметров.

Рис. 2. Обозначение вольтметра и схема включения вольтметра для измерения напряжения.

При проведении измерений необходимо учитывать следующие моменты:

• Вольтметры для измерения постоянного напряжения отличаются от вольтметров, предназначенных для измерений переменного напряжения. У вольтметров для измерения постоянных напряжений на измерительной шкале должен присутствовать знак “—”, а для переменного напряжения знак “~”. В последнее время часто используется обозначение с помощью аббревиатур из букв английского алфавита AC/DC (Alternative Current — переменный ток, Direct Current — постоянный ток);
• Клеммы вольтметров для постоянного напряжение помечены знаками “+” и “—” или выделены цветом (плюс — красный, минус — синий). При измерениях полярность следует соблюдать, иначе индикаторная стрелка отклонится в другую сторону;
• Вольтметр всегда подключается параллельно к участку цепи, где производятся измерения;
• Рекомендуется вначале провести монтаж всех элементов электрической цепи, а вольтметр подключать в самом конце.

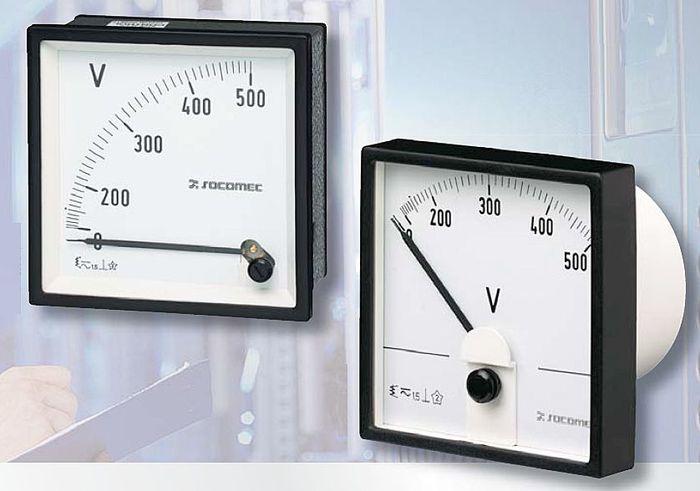

Рис. 3. Примеры различных вольтметров

Все измерительные приборы не должны влиять на результат измерения, то есть должны иметь минимальную измерительную погрешность. Чтобы соответствовать этому требованию, вольтметры имеют очень большое входное сопротивление, поэтому ток, текущий через них, намного меньше тока на измеряемом участке цепи. Тогда падение напряжения на вольтметре становится не существенным.

Что мы узнали?

Итак, мы узнали что напряжение — это физическая величина, равная работе по перемещению заряда 1 Кл в электрическом поле. Напряжение измеряется в единицах, которые называются вольтами. Для измерения напряжения используются вольтметры.
