Купольная беседка. Обзор строений для дачи, которые можно построить в виде геодезического купола. Прозрачная беседка в качестве кабинета на свежем воздухе

Круглая беседка, сделанная своими руками на садовом участке – это конструкция необычной формы. Обычно такая постройка имеет открытый тип строения. Внутреннего места, обычно, более чем достаточно для времяпрепровождения в компании друзей или семьи.

Построить такую беседку можно из любого привычного материала (древесина, металл и т. п.). Стоит учесть, что наиболее распространённым и, вместе с тем, рекомендованным стройматериалом является дерево.

Деревянные постройки не требуют специальных инструментов для обработки материала и возводятся быстро независимо от типа. Если же делать постройку из металла, проще всего обратиться за помощью к специалистам в сфере дачного строительства.

При возведении круглой беседки настоятельно рекомендуется заранее закупить все необходимые материалы и составить детальный план застройки. Только при таком отношении можно значительно снизить расходы на строительство.

Размер постройки зависит исключительно от планировки, то есть, если постройка будет использоваться только членами семьи не стоит делать огромное помещение – достаточно ограничиться конструкций 2х2 метра. Вмещает такая беседка от 2 до 3 человека без ущерба личному пространству.

В круглой беседке чаще всего устанавливается именно круглый стол и делается оформление, всячески подчёркивающее форму конструкции.

Подготовка

Как и с любым другим видом беседки для строительства круглой постройки необходимо следовать инструкции по возведению. Однако прежде чем начать застройку нужно выполнить подготовительные работы.

Расположение

Месторасположение беседки круглой формы должно быть выбрано в полном соответствии с предпочтениями хозяина участка и общими рекомендациями. Строить помещение лучше всего в непосредственной близости к дому. Расположение должно предусматривать возможность хорошего обзора на сад и быстрое перемещение от дома к беседке.

Если на участке присутствует пруд или бассейн конструкцию лучше всего разместить рядом с водоёмом. При этом вполне можно пожертвовать близким расстоянием между домом и круглой беседкой.

Материалы

В большинстве случаев в качестве основного материала беседки используется древесина. Для достижения максимальной долговечности постройки, следует использовать стройматериал из следующих деревьев:

• дуб;
• пихта;
• лиственница;
• ель.

Каждый представленный вид древесины позволит достичь максимальной надёжности постройки и значительно продлить срок службы беседки до нескольких десятилетий.

В качестве дополнительной защиты можно обработать древесину специализированными лаками и пропитками. Это позволит добиться водоотталкивающих свойств, которые, опять же, значительно влияют на долговечность постройки.

Инструменты

Перед тем как приступить к строительству стоит подготовить стандартный набор строительных инструментов. Все нужные компоненты без проблем можно приобрести в любой строительном магазине.

Строительство

После подготовки всех строительных материалов и инструментов можно приступать к строительству круглой беседки.

Фундамент

Начинается застройка, как правило, с закладки основания беседки. Разумеется, фундамент имеет точно такую же форму, что и само помещение.

1. Территорию нужно разметить при помощи верёвки в соответствии с выбранными размерами. Для этого необходимо в центр площадки вбить колышек и прикрепить к нему верёвку. После этого следует провести верёвку в одну из сторон исходя от размеров, например, при постройке 4х4 метра нужно отвести канат в сторону на 2.5 м.
2. После проделанных манипуляций нужно к другому концу верёвки прикрепить что-либо острое и благодаря этому очертить территорию вокруг, по принципу циркуля.
3. Круглая беседка не требует создания особо сложного фундамента. Для этих целей можно использовать бетон, валуны или камни на личный выбор хозяина.
4. После укладки нужно сделать опалубку из камня, досок или любых других материалов.

По окончании закладки фундамента необходимо сделать пол постройки. Для этих целей используются доски из любой понравившейся древесины.

Стены

После того как основание постройки сделано необходимо выстроить каркас и стены. Лучшим примером строительства является круглая беседка с куполом.

1. Нужно установить несколько основных балок, сделанных из брусьев (до 8 шт.) любого удобного сечения. Конструкция должна представлять собой некое подобие круга.
2. После установки каркаса, нужно скрепить между собой балки любым удобным способом. Для этих целей можно использовать как брусья, так и доски. В некоторых случаях можно использовать необычные материалы вроде плетёной лозы.

По окончании установки стен можно приступать к монтажу последнего и главного элемента круглой беседки – крыши.

Крыша

Крыша беседки выполняется из тех же материалов, что и прочие элементы постройки. Основным примечание тут является отсутствие острых углов.

1. Сначала нужно сделать каркас крыши из брусьев образующих собой купол.
2. Далее необходимо укладывать доски таким образом, чтобы количество углов сводилось к минимуму.
3. После окончания укладки нужно оформить крышу любым понравившимся способом.

Примечания

Круглая беседка должна возводиться в следующем порядке:

• фундамент;
• крыша;
• стены.

Только после того, как крыша и стены будут готовы их необходимо скрепить между собой.

Все элементы постройки должны быть выполнены из одного вида материала.

В случае возникновения каких-либо проблем рекомендуется обратиться за помощью к специалистам по строительству. В таком случае можно сэкономить средства, которые придётся потратить на закупку стройматериалов.

Особенность этой беседки не только в куполообразной кровле, но и в конструкции несущих элементов. В ней свободно могут разместиться до 12 человек. Базой для расчета жесткого каркаса беседки послужило основание в виде равностороннего шестиугольника, определившее общие размеры и пропорции.

За единицу измерения была принята высота купола кровли, равная 1 м. Так, например, ширина каждой из шести вертикальных несущих боковых секций равна 1 м, а их высота составляет 2 м.

Для строительства купольной беседки своими руками потребовалось:

• 15 наличников длиной 2100 мм, шириной 80 мм и толщиной 15 мм (для укрытия с внешних и внутренних сторон вертикальных стыков между стойками секций беседки);
• 20 струганых брусков 3000 х 50 х 50 мм (для каркасов секций, оснований и стоек стропил купола);
• 6 листов водостойкой фанеры размерами 1 525 х 1 525 х 4 мм (для обрешётки сегментов купола под мягкую кровлю);
• 2 листа фанеры 500 х 500 х 12 мм (для кругов, необходимых для скрепления верха и низа купола);
• 25 струганых досок размерами 2 500 х 100 х 40 мм (для изготовления лаг и основы настила полового покрытия);

Подготовительные работы

Затем на фундаменте собирают основание - несущий каркас для настилки пола (рис. 1) и приступают к изготовлению кондукторов для сборки и выклеивания дугообразных стропил купола и декоративных арок. Кондукторы сделаны из листа ДСП с помощью дрели с перовым сверлом, диаметр которого равен диаметру деревянных штырей или отрезков металлических труб, жёстко всаживаемых в просверливаемые под них отверстия (рис. 2а).

Отверстия под штыри сверлят, располагая их возле дугообразных линий так, чтобы они только касались этих линий и находились на радиальных линиях друг за другом.

Внутренний ряд штырей располагают возле линии дуги, радиус которой равен внутреннему радиусу дуги стропила. Внешний ряд штырей устанавливают около линии дуги, радиус которой равен внешнему радиусу дуги стропила плюс 30 мм. Клинья служили в качестве струбцин во время выклеивания стропил из полос дранки.

Для склеивания полос использовал морозоустойчивый и водостойкий клей. Чтобы исключить приклеивание стропил к кондуктору, поверхность последнего укрыл полиэтиленом. Для достижения большей эффективности склеивания полос стропил следует дополнительно стянуть их шурупами-саморезами, которые после высыхания клея выкручивают. При сборке стропильных ферм обратите особое внимание на их идентичность (рис. 26).

Сборка всухую купола на каркасе

Купольная беседка своими руками – чертежи

Рис.1. Каркас.Рис. 2. Стропильная ферма.Рис. 3. Верхняя часть купола. Крепление сегментов. Рис. 4. Основание купола. Разметка и сборка по основанию для напольного покрытия. Рис.5. Схема настилки пола. Рис. 6. Декоративная арка.Рис. 7. Элементы крепления узлов секций.

4 шт./компл. Титан хвостовиком баррель резцы по дереву плагин резак…

283.09 руб.

Разработчики из компании Ornate Gardens. (Великобритания) представили интересную новинку - оригинальные дома - беседки G-Pod, которые представляют собой вращающуюся конструкцию, поместиться в которой могут от 5 до 14 человек. Конструкция полностью выполнена в соответствии с эко-технологиями. G-Pod – прекрасное место, чтобы посидеть с друзьями, устроить семейный обед на свежем воздухе или для того, чтобы уединиться и поработать.

Среди огромного разнообразия самых различных эко-сооружений, которые в последнее время всё чаще представляют архитекторы и дизайнеры, вращающийся G-POD от британских разработчиков, несомненно, выделяется особенностями конструкции и самодостаточностью.

Эти сборные конструкции, разработанные в четырёх вариантах и вмещающие от 5 до 14 человек, можно размещать где угодно: в лесу, в саду и даже на крыше дома. Это прекрасное убежище даже в дождливую погоду, а вся необходимая обитателю такого сооружения энергия вырабатывается благодаря солнечным батареям.

Дома - беседки округлой формы выполнены из раздвижных панелей. Гнутые арки делают из еловой доски и полупрозрачных, чуть тонированных акриловых листов. Это и обеспечивает защиту от ветра, дождя, солнца и гарантирует конфиденциальность. Поскольку сооружение вращающееся, его всегда можно не только открыть, чтобы полюбоваться местными пейзажами, закрыть, защищаясь от насекомых и шума, но и развернуть в удобном для обитателей положении.

Разработчики утверждают, что дома - беседки G-Pod могут собрать 2 человека всего за 5 часов. При этом интерьер сооружения может быть самым различным и человек, который приобретает такую конструкцию, имеет возможность заказать его индивидуально. Разработчики предлагают несколько базовых вариантов этого сооружения.

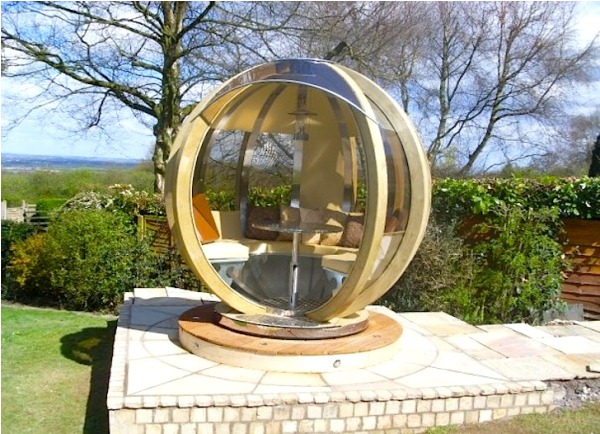

Садовая беседка G-Pod Seater, в которой могут размещаться 5-7 человек. Сооружение выполняется из 6 арок, вращающихся на 360 градусов. Садовая беседка G-Pod Seater не закрепляется, её достаточно просто установить на твёрдую прочную поверхность. В центре беседки установлен столик, а по окружности – сидения. Приобрести такую беседку можно за $15 тысяч.

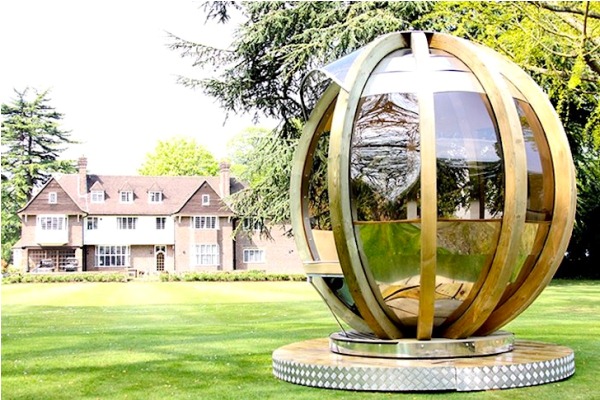

Более комфортный вариант - G-Pod Lounger сооружение состоит из 10 вращающихся арок. Для 4-6 человек здесь предназначены удобные сидения с подушками и столик, который может опускаться до уровня сидений, образовывая поверхность, на которой можно спать. Для защиты от солнца предназначены специальные жалюзи. Стоимость G-Pod Lounger– $17 тысяч.

Summerhouse/Diner – настоящий летний домик, состоящий из 16 акрилово-деревянных панелей. Устанавливать его необходимо на специально подготовленный фундамент. В домике есть удобные диванчики, на которых может размеситься даже взрослый. При желании в домике может быть установлен телевизор и холодильник, которые будут питаться от солнечных батарей. Стоит такой домик $35 тысяч.

Любая из конструкций G-Pod обеспечит отличный отдых на природе, к тому же это экологичное жилище, которое в случае необходимости можно возить за собой. Стоит отметить, что G-Pod внешне напоминают и при этом отличаются суперсовременный стиль и футуристичностью, прекрасно вписываясь в природный ландшафт.

Понравилась эта статья? Тогда, жми .

В любой сад хочется поставить беседку, чтобы даже в прохладные и дождливые дни наслаждаться свежим воздухом. Традиционным решением, конечно, будет прочная конструкция из дерева или камня, но сегодня мы рассмотрим вариант прозрачной беседки-шара, у которой есть много неоспоримых преимуществ, в том числе - мобильность.

Прозрачная беседка-шар

Речь идет о конструкции, напоминающей иглу. Каркас представляет собой соединенные между собой треугольные элементы, на которые крепится защитная пленка. Благодаря ее прозрачности в любой момент времени можно наслаждаться красотой окружающей вас природы. Однако пленка вовсе не является обязательным элементом: вместо нее можно использовать, например, специальную москитную сетку. Только представьте себе: вы наслаждаетесь мягким вечерним ветерком, свободно проникающим через сетку, за пределами которой остались все назойливые комары.

Просторная прозрачная беседка

Этот павильон может использоваться не только в качестве беседки, но и в качестве зимнего сада, крытой детской площадки, кабинета на свежем воздухе или зимнего сада. Высота более чем в 2 метра позволяет использовать павильон для практически любых целей.

Прозрачная беседка в качестве кабинета на свежем воздухе

Беседка подходит даже для использования в зимний период. Крепкий каркас обеспечивает надежную защиту даже от обильных осадков, а покрытие сохраняет тепло, которое можно нагонять с помощью радиатора. Теперь можно не беспокоиться о погоде, собираясь провести день на свежем воздухе или даже организовывая веселые зимние вечеринки.

Зимний сад в прозрачной беседке-шаре

Просторный павильон можно обставить мебелью по вашему желанию

От солнца можно укрыться, накинув на пленку ткань

Беседка – один из важнейших атрибутов загородной жизни, позволяющий без привязки к погодным условиям отдохнуть на свежем воздухе. Выбор конструктива зависит от финансовых возможностей, от личных предпочтений и потребностей, и от общего стиля имеющихся на участке построек. Беседка должна стать украшением двора или, как минимум, органично вписаться в окружающее пространство, а не создавать диссонанс. Квадратные, прямоугольные, круглые, овальные – такими строениями уже никого не удивишь, а вот купольные беседки встречаются реже, их достоинства пока что оценил сравнительно узкий круг дачников. Тем приятнее, что опыт строительства купольной конструкции уже есть у участников портала FORUMHOUSE.

Истоки

В основе сферической купольной конструкции (геокупола) находится икосаэдр – объемный двадцатигранник, состоящий из равносторонних треугольников. Так как эта геометрическая фигура только отдаленно напоминает сферу, ее «округляют» посредством увеличения количества граней – каждое ребро делится пополам и полученные точки соединяются между собой. Вместо исходного равностороннего треугольника образуется четыре маленьких, за счет чего получается фигура, более приближенная к сфере. Геокупола различаются между собой именно частотой разбиения сферы на треугольники (V), от которой зависят параметры получаемого сооружения. Хотя в строительной сфере активно используются пять типов геокуполов (по частоте разбиения), в частном секторе актуальны две частоты:

• 2V – получается полусфера, ее обычно используют при возведении домов, устанавливая не на фундамент, а на «стакан» – вертикальная опорная стена высотой 1-2 метра, на которую опирается сферический купол.
• 3V – получается часть сферы (5/8), устанавливаемая сразу на основание – самый «ходовой» вариант для беседок, оранжерей, детских домиков.

Геокупола – это те же каркасники, обшиваемые в дальнейшем любыми материалами, в зависимости от предназначения, будь то тканевый тент или плитные разновидности.

Сферические конструкции сейчас если и не на пике популярности, то близки к этому, в силу чего заказать подобную беседку не составит труда в профильной компании. Другое дело, что стоимость такого приобретения зашкаливает разумные пределы – за беседку диаметром около 6 метров могут попросить в районе двухсот тысяч. Если же засучить рукава и собрать геокупол самостоятельно – расходы на комплектующие будут, но в приемлемых размерах. А удовольствие от нахождения в уютном куполе в кругу семьи и друзей и вовсе, бесценно. Пользователь портала Добрый Den так и поступил, в очередной раз доказав, что при желании своими руками можно сделать даже столь оригинальную зону отдыха.

Строим купольную беседку

Конструкция купола универсальна – нагрузки равномерно распределяются между ребрами, поэтому нет нужды в особо прочных материалах: это может быть древесина, металлопрофиль, трубы ПВХ. Добрый Den остановился на дереве, диаметр его сферы составляет 6 метров – учитывая, что стены практически не забирают полезную площадь, этого вполне достаточно для домашних посиделок.

Я решил построить купольную беседку диаметром шесть метров, с куполом частотой 3. Для каркаса куплена доска – дюймовка. Ну, почти дюймовка – толщина от 22 до 30 мм, ширина от 140 до 155 мм. Как всегда, нормальный пиломатериал на пилораме лично отбирать нужно, а если понадеялся на авось, пожинай плоды.

Для соединения деталей существует специальный крепеж – металлические коннекторы в виде звездочек, но так как их стоимость тоже ощутима и в обычном магазине не найти, предприимчивые любители сфер придумали технологию Good Karma. Сами треугольники собираются на саморезы (можно проклеить стыки, хуже не станет), а между собой сегменты крепят болтами в определенных местах. Даже с учетом увеличения количества треугольников, сфера по этой технологии обходится дешевле, но необходимо четко выдерживать все размеры и углы врезок – если коннекторы допускают некоторые погрешности и доводку, при болтовом соединении это чревато переделкой.

Топикстартер выбрал именно Гуд Карму, как оптимальный для себя способ – учитывая, что один коннектор обойдется около тысячи, имеет смысл потратить больше дерева, времени, быть внимательнее к деталям и сэкономить приличную сумму.

Добрый Den Участник FORUMHOUSE

Всего нужно напилить 315 досок, для ребер шести типоразмеров, доска пилится под углом в двух плоскостях – всего 630 запилов, торцовочная пила, угломер, зоркий глаз. Дальше скручиваем треугольники – на них ушло небольшое ведерко саморезов, всего получилось 105 штук.

Тестовая сборка шестиугольника показала, что углы и габариты сегментов в порядке, все сходится без перекосов, а временные затраты меньше ожидаемых – работа спорится. Изначально планировалась зеленая кровля, но сложности возникли и с уклоном – как закрепить дерн и предотвратить сползание, и со стоимостью – цена вопроса превысила бюджет. Поэтому в результате в качестве обшивки выбраны плиты OSB и мягкая кровля.

После монтажа треугольников началась сборка купола на земле. Снег не помеха – учитывая легкость конструкции, под нее может быть устроено любое основание – мелкозаглубленная лента, свайно-ростверковый фундамент, бетонная плита, площадка, облицованная диким камнем или тротуарной плиткой. Вариантов масса, Добрый Den пока обошелся вообще без базы – поставил конструкцию на деревянные же подкладки. Но чтобы продлить срок службы дерева, его не только обрабатывают защитными и декоративными средствами – стоит и основу выбирать более прочную и надежную.

После сборки основного каркаса вокруг кровельной части собрали «юбку» – она будет отводить воду от периметра, защищая деревянные стены. Бонусом получилось повышение декоративности строения – беседка в «юбке» смотрится гораздо привлекательнее.

Следующим этапом были напилены треугольники из ОСП, обшита кровля с окантовкой и нижняя часть сферы. Середина специально оставлена без облицовки, чтобы беседка продувалась ветерком, а не превратилась в юрту.

Добрый Den Участник FORUMHOUSE

С юбкой, конечно, пришлось повозиться, но в итоге получилось вполне симпатично, и появилось ощущение объема. Прямо в центре потрясающее эхо, но из-за открытых окон оно пропадает, если отойти на метр.

Каркас покрыт пропиткой в цвет мягкой черепицы, нижний периметр плит покрашен в желтый цвет – все вместе смотрится органично и может стать украшением любого участка. В дальнейшем автор планирует обшить стены изнутри (в зоне контакта с людьми) вагонкой, а кровельную систему завесить тканью, чтобы не заморачиваться с подбивкой отделочных материалов. Пол остался земляным, что позволило в центре сложить стол-очаг, тепло которого согревает при похолодании. Несмотря на открытый периметр, теплый воздух от огня образует завесу, а дым собирается под куполом, не доставляя никаких неудобств отдыхающим.
