Комбинированный дом с плоской крышей. Плоская крыша для частного дома: общий обзор технологии строительства. Проекты зданий с эксплуатируемой кровлей

Вариантов дизайна крыши для частного дома существует много. Сегодня наряду с шатровыми конструкциями современные технологии и материалы позволяют создавать и плоские варианты. Стоит рассмотреть подробнее, что представляет собой дом с плоской крышей, особенности его конструкции, плюсы и минусы.

Описание

Традиционно в умеренных и северных широтах возводили шатровую кровлю с наклонными скатами, которая препятствовала накоплению на поверхности снежного покрова и позволяла обильным осадкам стекать вниз на систему дождевых сливов. Дома с плоской крышей были распространены в южных районах, где не было сильных дождей, а снег зимой вообще не выпадал. Но развитие строительных технологий и появление современных материалов, особенно гидроизоляции, позволили без проблем создавать горизонтальную кровлю в любых регионах, даже в условиях Крайнего Севера.

Плоская кровля – это такое перекрытие, которое расположено горизонтально непосредственно над жилыми этажами частного дома. Несколько слоев изолирующих материалов, защищающих от влаги, холода и пара, а также система водоотводов позволяют создать надежную верхнюю защиту в одно-, двух- или трехэтажном частном доме.

Не стоит бояться, что на потолке последнего этажа появятся протечки, так как при грамотном подходе и качественных материалах они совершенно исключены. Главное – правильно эксплуатировать такую кровлю и своевременно менять покрытие согласно гарантийным срокам.

У зданий с прямой крышей увеличивается функциональность, так как поверхность кровли можно использовать. Во многом монтаж таких построек упрощается по сравнению с шатровыми вариантами, где обязательно надо возводить стропильную систему. Есть у них и масса других достоинств.

Принцип и виды конструкции

Для начала стоит заметить, что плоская крыша в частном доме не является строго горизонтальной, для того чтобы не скапливалась вода и осуществлялся ее сток, предусмотрен уклон поверхности примерно 5-7°. Принцип здесь такой же, как у водосливов скатной крыши – они расположены под небольшим наклоном, который незаметен с земли, но позволяет всей накопленной влаге стекать в водосточную трубу. Также и на плоской крыше: вода собирается в определенном месте благодаря неровности поверхности, но площадка выглядит горизонтальной, на ней можно смело разбивать газон или обустраивать территорию для отдыха.

Система водоотвода на подобной крыше содержит специальные воронки , в которые стекает под действием силы тяжести дождевая вода и затем с помощью системы шлангов уходит в канализацию или под землю. Эти устройства изготавливаются из пластика, неподверженного действию влаги и гниению, монтируются в слои изоляции на крыше, сверху снабжаются защитной сеткой, чтобы горловина и водоотводы не засорялись. Одна такая водоприемная воронка рассчитана примерно на 100-150 кв. м площади кровли, отсюда можно подсчитать общее их количество. Обычно для небольшого загородного дома достаточно 1-2 штук.

Плоская кровля может быть эксплуатируемой и неэксплуатируемой. Если она практически не используется, то есть на нее поднимаются несколько раз в год для проверки целостности и текущего ремонта, то покрытие содержит следующие слои снизу вверх: теплоизоляция, пароизоляция и гидроизоляция. Технология настила здесь практически такая же, как в жилых многоквартирных и промышленных зданиях.

Существуют следующие распространенные типы неэксплуатируемых плоских крыш: из профнастила и монолит.

• Первый вариант – каркасный. Сначала на бетонное основание монтируется обрешетка из металлопрофиля или деревянных брусьев, в нее помещаются изоляционные материалы. Затем к каркасу крепятся профильные металлические листы. Это относительно дешевый вариант, легкий в монтаже, конструкция имеет небольшой вес. Но ходить по такой кровле практически нельзя, потому что профили будут прогибаться и деформироваться.

• Монолитное покрытие для плоской кровли содержит несколько слоев. Непосредственно на бетонную плиту настилается пароизоляционная пленка из горячего битума, затем идет минеральная вата и гидроизоляция, а сверху заливается стяжка на цементной основе, укрепленная армированной сеткой. Такая неэксплуатируемая кровля будет иметь большой вес, но зато надежно защищает дом от осадков и холода.

Другой вариант, если кровля постоянно задействована, по ней ходят люди, стоят какие-нибудь предметы. Тогда изоляционный слой меняется порядком: сначала идет гидроизоляция, поверх которой установлена теплоизоляция. Поэтому такая кровля называется инверсионная.

Порядок настила материалов следующий: сначала на плите перекрытия размещается битумно-полимерная мембрана, потом укладывается слой теплоизоляции из пенофола, пеноплекса или пенополистирола. Если есть желание создать на крыше своего дома зеленую лужайку, то поверх этих изоляторов настилается разделительный и фильтрующий слой из геотекстиля, а затем плодородная прослойка, на которой будет расти натуральная трава.

Подобная кровля с плодородным слоем может свободно эксплуатироваться весь теплый период, при грамотно установленной системе водоотвода ей не страшны дожди. На крыше можно разместить детскую или спортивную площадку, поставить лежаки или скамейки, разбить клумбы и даже устроить пикник. Эксплуатируемые кровли с зеленым покрытием сегодня распространены не только в дачных, но и в городских домах.

Обустройство плоской крыши не заканчивается настилом и заливкой изолирующих слоев и прокладкой водоотводов. Для правильной эксплуатации необходимо создать вентиляцию. Влага и ее пары могут накапливаться между слоями изоляции, в дальнейшем при заморозках изоляционный пирог может растрескиваться, на нем появляются пузыри, происходит отслоение. Для того чтобы этого избежать, применяют аэраторы – пластиковые или металлические трубки с колпаками в виде зонтика, которые монтируются внутрь кровельного покрытия. Поступающий через них воздух за счет разницы давлений выветривает водяные пары из слоев изоляции, они остаются полностью сухими.

Еще один важный момент после настила плоской кровли – это сооружение молниезащиты. Не следует пренебрегать ей, так как, несмотря на малую вероятность появления, гроза может привести к самым катастрофическим последствиям в загородном доме. Молниеприемная сетка устанавливается внутрь слоев изоляции, если они не горючие, или если они горючие, поверх них на специальные держатели на высоте 10-12 см от поверхности. Все узлы этой сетки соединяются в один громоотвод из толстой токопроводящей проволоки, который уходит на заземление.

Достоинства и недостатки

Малоэтажные здания с плоской крышей, построенные по различным проектам, эксплуатируются в нашей стране уже не первый год. Отзывы владельцев, несколько лет проживших в таких домах, помогут выделить все преимущества и недостатки таких конструкций.

Плюсы у них следующие:

• экономия материалов – не надо возводить сложную стропильную систему, да и кровельные работы упрощаются;
• быстрота строительства по сравнению с двухскатными и тем более вальмовыми крышами;

• удобство ремонта и смены кровельных покрытий;
• устройство плоской крыши позволяет сделать на ней площадку для различных нужд: газон, зона отдыха с беседкой, тренажерный зал, детский уголок и т. д.;

• в перекрытии есть возможность монтировать окна, это очень оригинальный проект интерьера плюс дополнительный источник естественного света на потолке;
• кровельные работы будут намного безопаснее, чем в случае с шатровой крышей;
• при сильных порывах ветра нет риска срыва массивных стропильных конструкций и обшивки.

По отзывам владельцев таких домов можно указать и на минусы плоской крыши:

• в отличие от шатровых конструкций, на таких крышах зимой будет в больших объемах скапливаться снег, который надо регулярно убирать вручную;
• требуется монтаж системы водостоков;

• нужно будет постоянно контролировать целостность кровли, отсутствие протечек;
• несмотря на видимую простоту монтажа, настил плоской кровли имеет множество нюансов, слои изолятора и водостоки необходимо сделать максимально правильно, иначе протечек не избежать.

Множество проектов частных домов с горизонтальной крышей пришло из Европы, где климат более мягкий. Поэтому такие решения надо корректировать в соответствии с нашими более суровыми погодными условиями.

Из чего делать?

Плоская кровля может быть изготовлена из различных материалов, их выбор зависит от самой конструкции здания.

• Если дом кирпичный, из газосиликатных или бетонных блоков, то в качестве кровельного перекрытия может использоваться плита из железобетона. В этом случае крыша будет максимально прочной, на ней можно разместить громоздкие и тяжелые объекты. Подобный материал перекрытия не обладает защитой от влаги, поэтому в любом случае придется делать слой гидроизоляции из рулонного битума или стяжки с нижней битумно-полимерной мембраной.

• Деревянные кровельные перекрытия подобной конструкции будут стоить дешевле, чем бетонные, их можно изготовить на загородном участке самому. На стены устанавливается каркас с балками, в качестве них можно взять струганные брусья 10х4 см или другие, главное, чтобы они были способны выдержать вес будущей изоляции и иные предметы, расположенные на кровле. Древесина обрабатывается антисептиком и огнеупорным раствором. Кровля из бруса может быть покрыта древесными плитами, доской или металлическим профнастилом.

• В качестве гидроизоляции для домов с плоской крышей традиционно применяют битум. Это органический материал на углеводородной основе, который производится при перегонке нефти. Он обладает отличными гидроизолирующими свойствами, не подвержен действию влаги, гниению, не боится морозов. Главным недостатком битума считается его неэкологичность – он содержит вредные компоненты, при нагревании выделяет резкий запах. Тем не менее битумная изоляция все еще востребована, в том числе при строительстве домов с плоской крышей.

Битум может быть рулонным и жидким. Обычно для максимальной эффективности применяют сочетание этих двух видов. Сначала горячий раствор заливают на подготовленную очищенную поверхность, затем наверх раскатывают рулоны твердого битума. Такая совокупность позволяет закрыть любые микроскопические щели и трещины и надежно защищает крышу от попадания влаги.

• Есть и другие современные гидроизоляционные материалы, более чистые и безвредные, чем битум. К ним относится, например, еврорубероид. Он тоже сделан на битумной основе, но, благодаря синтетическим тканям и полимерам в составе, выделяет меньше вредных веществ и запахов. Еврорубероид выпускается в рулонах, для прочности он посыпан специальной минеральной крошкой.

• Существует распыляемая гидроизоляция для кровли в виде порошков и аэрозолей. Она наносится на поверхность с помощью специального оборудования. Подобные смеси выпускаются из пластификаторов, цемента, синтетических смол и отвердителей. Их достоинства в том, что они не только защищают от влаги, но и отражают солнечные лучи, не пропускают пар.

• Для защиты от осадков широко применяют обмазочную гидроизоляцию. Она, как и жидкий рубероид, наносится на поверхность крыши валиком или кистью. Среди таких материалов особенно распространены эмульсионные, каучуковые, полимерные мастики и праймер.

• Есть варианты насыпной гидроизоляции в виде гранул, которые хорошо впитывают влагу и не дают ей просочиться в жилое помещение. Примерами могут быть керамзит и щебенка. Их достоинство в том, что не требуется сложного монтажа – гранулы просто поднимаются на уровень кровли, рассыпаются и равномерно разглаживаются по поверхности.

• В качестве парозащитного слоя обычно применяют полиэтиленовую пленку толщиной 0.1-0.5 мм, которую настилают во всю ширину кровли под теплоизоляционный слой. Для защиты от холода применяют множество эффективных материалов: минеральную вату, пенопласт, пеноплекс, пенополистирол и другие.

• Очень эффектными и впечатляющими на вид являются сплошные стеклянные кровли. Прозрачный потолок в доме визуально увеличивает пространство, создает неповторимую воздушную атмосферу, в комнатах всегда максимально светло. Монтировать такие перекрытия не очень сложно, достаточно создать каркас из металлических профилей или деревянных рам и застеклить его. Но эксплуатация стеклянной кровли усложняется, зимой необходимо постоянно очищать ее от снежного покрова. Поэтому лучше всего сделать сплошное перекрытие с небольшими потолочными окнами.

Варианты проектирования

Плоская кровля может быть установлена как в одно-двухэтажном доме с маленькой площадью, так и в просторном коттедже. В большом здании можно комбинировать скатную шатровую крышу с горизонтальной, например, используя ее для флигеля или веранды. По форме кровли тоже могут быть различными: квадратные, прямоугольные и более сложные. Главное при нестандартном проекте – правильно рассчитать наклоны и систему водосливов, чтобы влага не скапливалась на поверхности.

На инверсионной плоской крыше могут быть расположены кондиционеры, системы вентиляции, телевизионные антенны, короба связи и другое оборудование. Если кровля будет использоваться, как площадка для отдыха или другого активного времяпрепровождения, то необходимо монтировать по ее краям ограждение.

Также при монтаже подобной крыши сразу же стоит позаботиться об удобном подъеме наверх с перилами. Существует множество проектов используемой инверсионной кровли с чертежами, которыми можно руководствоваться при строительстве своего дома.

Инструкции по установке

Перед строительством и обустройством плоской кровли стоит разбить пошагово план всех работ.

• Начинается он с выбора формы, типа и материалов для перекрытия. Стоит учитывать, что нагрузка на подобную конструкцию всегда более интенсивная, чем на шатровые варианты. Исходя из этого, нужно сделать чертеж каркасной системы с балками и перекрытиями. На эскизе указываются геометрические формы, размеры, цвет, материалы, необходимые коммуникации. Лучше всего сразу иметь визуальное представление о том, как будет выглядеть будущая крыша для вашего жилья.

Привычные шатровые крыши, образующие чердак или мансарду, в известной степени ограничивают пространственные возможности загородного дома. Изначально эту проблему пытались решить использованием мансардных этажей, а со временем технологии гидроизоляции сделали возможным появление домов с плоской крышей и каталог проектов таких конструкций сейчас есть у большинства застройщиков. Конечно, они несколько необычные для наших традиций, но интересные с архитектурной и практической точки зрения.

Тщательно продуманный проект с плоской крышей Источник domnomore.com

Преимущества и недостатки плоской крыши

Понятно, что грамотно обустроенная ровная площадка наверху здания может быть использована как зона отдыха, тренажерный зал, оригинальная гостиная – ее назначение полностью зависит от фантазии и интересов хозяев. Но в первую очередь крыша дома это гарант надежности, непромокаемости и долговечности всего здания. Поэтому, крыша без скатов, как и все новое, вызывает много вопросов, главный среди них: чем хороша такая конструкция и что в ней может быть не так.

Доводы «за» горизонтальную кровлю

• Плоская крыша привлекает простотой и сроками монтажа. Кровельные слои накладываются на бетонные плиты, опирающиеся на стеновые панели. Нет необходимости создавать обрешетку, использовать брус, доски, иные пиломатериалы, монтаж поверхности выполняется в одной плоскости, без строительных лесов и страховки. Это экономит время, финансы, ресурсы.
• Конструкция горизонтальной плоскости надежна, вынослива, не требует ежегодного обслуживания. При соблюдении технологии и последовательности строительных работ, правильного обустройства водостока талых и дождевых вод длительный эксплуатационный срок гарантирован.
• Высокая теплоизоляционная способность всех вариантов кровельного настила.

Грамотно сделанная кровля позволяет обустроить на ней даже газон Источник proroofer.ru

• Экономия материалов, рабочего времени, денежных затрат за счет сокращения площади.
• Удобство монтажа и сервисного обслуживания различного оборудования (кондиционеры, вентиляция, антенны, солнечные батареи);
• Привлекательный дизайн фасада дома с плоской крышей, четкость и законченность линий.
• Возможность использовать дополнительно образовавшуюся площадь по собственному усмотрению – отдых, спорт, хобби, развлечения.

В целом, дизайн дома с плоской крышей удачно вписывается в окружающую природу, а практическое отношение к дополнительной площади, образовавшейся на крыше, повышает качество проживания, проведения досуга.

Минусы плоской крыши

Главным и существенным недостатком горизонтальной конструкции есть опасность протекания. Снег, накопившийся за зиму, подтаивая, просачивается сквозь мельчайшие щели, постепенно расширяя их, увлажняя стены дома. Это обычное явление для крыш, смонтированных неправильно. Этот недостаток не проявится, если все работы были выполнены по технологии, но так ли это получится узнать далеко не сразу.

Второй по значимости минус плоской крыши это гарантированное скопление на ней снега, который придется чистить вручную, если зимой планируются выходы «под открытое небо».

Видео описание

О чем стоит задуматься перед созданием плоской крыши – на видео:

Как итог, доверять строительство дома с плоской крышей можно только застройщику, предоставляющему гарантию на выполненные работы, плюс, надо быть готовым к снегоуборочным работам.

Основные разновидности плоских крыш

Необычная конфигурация плоской кровли не только функциональна, красива, но и разнообразна. Не вдаваясь в детали, изначально они условно делятся на две большие группы – эксплуатируемые и неэксплуатируемые. Каждая из них, в свою очередь, конструктивно выполняется по традиционной (классической) или инверсионной технологиям.

Разделение по способу использования

Эксплуатируемые. Используются хозяевами дома как дополнительная площадь дома. Для этого важно, чтобы поверхность была прочная, ровная и гладкая. Небольшой уклон до 5°, нужный для стока воды, не мешает свободно передвигаться и практически не ощущается. В большинстве случаев, дом с эксплуатируемой кровлей предпочтителен за счет дополнительных возможностей.

Часть плоской крыши может быть прозрачной Источник domsireni.ru

Неэксплуатируемые. Конструктивно более простые, так как отпадает потребность в жестком основании для гидроизоляции и жестком утеплителе. Для ухода за кровлей на ней располагают трапы и мостки, чтобы не создавать неравномерную нагрузку. Этот тип плоских крыш дешевле в строительстве, но из-за этого и расчетный срок эксплуатации меньше, чем более сложной в конструкции эксплуатируемой плоской крыши.

Конструктивные различия

Любая плоская крыша представляет собой своеобразный «пирог», в котором чередуются гидро-, термо- и пароизоляция. В отдельных вариантах еще добавляются слои для повышения общей прочности покрытия.

Классическая (традиционная) плоская кровля известна также как «мягкая». Ее особенность это расположение гидроизоляционного слоя, который вынесен наружу. Мягкость такого покрытия обусловлена битумосодержащей составляющей гидроизоляции.

Минус этого решения в том, что на верхний слой постоянно воздействуют солнечные УФ лучи и температурные перепады.

Особенно разрушительно их влияние с началом заморозков, когда ночью температура может быть уже минусовая, а днем воздух еще хорошо прогревается. Как итог, гидроизоляция со временем разрушается и влага от дождей и тающего снега попадает на бетонное основание и через щели в стыках плит вовнутрь здания.

Пирог классической плоской крыши Источник pronovostroy.ru

Крыша инверсионная или облегченная, разработана с учетом печального опыта использования классической. У нее значительно бо́льший срок службы за счет инверсии (переворачивания) расположения слоев «пирога», что исключает быстрый выход из строя гидроизоляционного покрытия. Здесь бетонное основание изначально гидроизолируется, затем идет слой прочного гидрофобного (не смачиваемого водой) утеплителя, на котором уже расположено «рабочее» покрытие, по которому можно ходить. В качестве последнего часто применяют гравий, щебенку или брусчатку. Качество изоляции инверсионной крыши позволяет даже обустроить на ней травяной газон или положить тротуарную плитку.

Пирог инверсионной кровли Источник dom-steny.ru

Всему начало – проект

Задумав построить дом, с плоской крышей, в первую очередь надо определиться с назначением кровли – нужна эксплуатируемая или неэксплуатируемая. Между ними будет серьезная разница в стоимости, ведь первый вариант предусматривает усиленный фундамент и несущие стены с учетом веса железобетонных перекрытий (в особенности для двухэтажного дома).

Основная цель составления проекта как раз и заключается в планировании всех нагрузок, которое будет испытывать здание, чтобы определиться с количеством материалов, что пойдут на его постройку. Кроме того проектирование помогает составить четкий и понятный план предполагаемых работ. Для составления проекта используются специализированные программы, поэтому браться за эту работу самостоятельно, не обладая нужными навыками, настоятельно не рекомендуется.

Тем более не стоит рассчитывать на свои силы при желании получить дом сложной формы Источник kakpotolok.ru

Основные этапы проектирования следующие:

• Составление общего эскиза здания. Когда застройщик знает линейные параметры возводимого объекта и из каких его планируется возвести материалов, проектировщики уже могут рассчитать вес здания, а значит и вычислить нагрузки на фундамент. Кроме того, известная форма строения позволяет высчитать ветровые и снеговые нагрузки, которые добавляются к весу дома.
• Расчет несущих конструкций. Здесь высчитывается количество балок для создания обрешетки, их сечение и длина.
• Создание план-схемы. На ней кроме основных стен прорисовываются все дополнительные элементы будущей конструкции и обозначается их расположение.

Видео описание

Обзор проекта дома с плоской крышей от архитектора на видео:

Дома с плоской крышей могут быть спроектированы практически в любом стиле, однако наиболее функциональный и соответствующий конструкции стиль хай-тек. Это может быть небольшой, рассчитанный на семейную пару кубический домик или обширный модерный коттедж с террасами на земле и на крыше.

Кроме адаптированного архитектурно-строительного проекта целесообразно заказать и рабочий план с учетом особенностей дома, привязкой к строительным объемам. Таким образом, определяется общая стоимость будущего жилища.

На плане кровли обозначаются уклоны и расположение дополнительных элементов Источник homycomfort.ru

Что должен учитывать план

Несмотря на внешнюю простоту, плоская крыша состоит из достаточно большого количества различных элементов и у каждого из них есть определенные нюансы по выбору и монтажу.

• Узлы примыкания. Это все места пересечения горизонтальных и вертикальных плоскостей – наружные бортики, стенки дымоходы, вентиляционные выводы и т.п. Конструкция узлов примыкания должна обеспечивать полную герметичность соединения, поэтому выполняется строго по прописанной для используемых материалов технологии.

Герметизация узлов примыкания Источник stroite-sami.ru

• Карниз. Нужен для защиты стен и отмостки здания от натекания воды с крыши, и просто придает постройке архитектурно законченный вид. В зависимости от климатических особенностей региона, ширина карниза может быть 0,5-1 метр.

Вылет карниза делается на необходимое расстояние Источник krysha-expert.ru

• Водосборные воронки. Устанавливаются для вывода воды, которая со всей поверхности крыши собирается в самых низких ее участках. Примерное количество воронок – одна штука на каждые 0,75 м² площади поверхности крыши.

Воронки для сбора воды Источник productstroy.ru

• Аэраторы и флюгарки. Назначение этих элементов – вывод водяных паров, что образуются внутри пирога покрытия.

Флюгарка на плоской крыше Источник interistroy.ru

• Молниеотвод. Выполняется в виде горизонтальной сетки или вертикальных молниеприемников.

Горизонтальный и вертикальный молниеотвод на плоской крыше Источник assz.ru

• Водоотвод. Упорядочивает сток воды с крыши. Бывает внешним или внутренним – первый вариант дешевле и проще в эксплуатации.

Правильнее всего сделать водоотвод через дренажную систему Источник nkkconsult.ru

Всегда надо помнить, что слаженное взаимодействие всех составляющих обеспечивает исключительно применение подходящих материалов и неукоснительное соблюдение технологии строительства.

Примеры проектов

Выбирая проект будущего дома, полезно обратить внимание не только на его архитектуру, размеры, но и на характер крыши, материал перекрытий, устройство кровли и возможность использования ее как дополнение к общей площади дома.

Видео описание

Несколько примеров проектов на видео:

Двухэтажный дом в стиле Hi-Tech

Проект дома хай-тек модерн с плоской кровлей с теплыми стенами из газобетона и керамических блоков. Двухэтажный, среднего размера (до 150 м²), рассчитан на обустройство эксплуатируемой плоской крыши.

Ступенчатая конфигурация позволила разделить верхнее пространство, где одна часть крыши используется для размещения технологического оборудования.

Интересно выполнен дизайн фасада, сочетающий гладкие стены и фактурную отделку.

Внешний вид проекта Источник lagrans.com

Планировка комнат первого и второго этажа Источник mainavi.ru

Одноэтажный дом

Небольшая семья со средним достатком удобно разместится в современном одноэтажном компактном домике, крыша которого служит дополнением к общей площади. Панорамные окна, большая кухня, ориентирование жилых помещений на юг, юго-запад поддерживают тепло и уют дома.

Небольшой наклон крыши обеспечивает сток дождевой и талой воды и не мешает безопасно передвигаться по крыше. Расчетная площадь 86 м² увеличивается за счет эксплуатируемой крыши. Монолитное перекрытие и ПВХ мембрана крыши гарантируют длительный срок эксплуатации дома. Плоская крыша подчеркивает объемы помещения, придает всему строению современный вид.

Фото проекта современного дома с плоской крышей Источник pinterest.com

Планировка расположения комнат Источник dom4m.ru

Дом для большой семьи соответствует представлениям о современном строительстве. Хорошая тепло- и гидроизоляция крыши позволяет обустроить дополнительные места для отдыха или тренировок. Стены из газобетона и монолитные перекрытия сохраняют тепло в помещениях.

Несмотря на значительную площадь здания (более 300 м²), благодаря плоской крыше оно выглядит легким и аккуратным Источник assz.ru

Источник domo.com.pl

Источник interistroy.ru

На нашем сайте Вы можете ознакомиться с самыми популярными проектами двухэтажный домов от строительных компаний, представленных на выставке домов Малоэтажная Страна.

Дом кубической формы

Квадратный дом с плоской крышей в стиле кубизма для семьи с двумя детьми выглядит стильно за счет отсутствия высокой шатровой крыши.

Аккуратный, объемный, с угловым остеклением двухэтажный дом прочно стоит на участке, притягивая к себе внимание. Дом интересен со всех сторон, при этом крыша служит его продолжением, подчеркивая кубический архитектурный стиль. Строить такой дом предлагается из сэндвич-панелей, которые обеспечивают достаточную теплоизоляцию и прочность конструкции.

Кубический двухэтажный дом Источник rosstroycom.ru

Источник doma-omsk.ru

Источник rosstroycom.ru

Деревянный двухэтажный дом

Далеко не все предпочитают при строительстве использовать исключительно современные материалы, предпочитая проверенную временем классику. Деревянный дом с плоской крышей не просто правильное решение с точки зрения экологичности постройки – это еще и просто очень красивая конструкция.

Необыкновенно красивый деревянный дом современной планировки Источник yandex.kz

Такой кухне будет рада любая хозяйка Источник fireswirl.co

Как итог – когда стоит выбрать дом с плоской кровлей

Все проекты домов с плоской крышей это примеры красоты, лаконичности и эффективного использования пространства современных построек. Если в первую очередь важны эти аспекты, то такие дома будут правильным выбором. Главное при их строительстве – выбрать застройщика, который будет точно соблюдать предписанную проектом технологию.

Зачастую при строительстве частных домов предпочтение отдается скатной кровле, однако существуют и строения с плоской крышей, причем в итоге получаются весьма любопытные архитектурные объекты. Если принято решение об обустройстве этой конструкции, то нужно быть готовым к некоторым сложностям. Есть плюсы и минусы плоской крыши, нюансы ее монтажа.

Плюсы и минусы плоской крыши

Стоит отметить с самого начала, что плоская крыша для частного дома не является идеально горизонтальной поверхностью. Она также имеет уклон, только небольшой (от 1 до 5 градусов). Можно выделить следующие основные плюсы крыши:

• перекрытие верхнего этажа послужит несущей конструкцией для кровли;
• одинаковая высота пространства под кровлей позволит использовать его как полноценное помещение;
• придает дому оригинальный вид;
• возможность использования поверхности крыши (например, можно обустроить там летнюю площадку);
• упрощает ремонтные работы и делает их более безопасными.

К минусам относят:

• жесткие требования к гидроизоляционному слою кровельного пирога;
• необходимость монтажа внутреннего водостока;
• высокая степень снеговой нагрузки.

Из вышесказанного следует, что плоская кровля – хорошее решение, при условии, что все кровельные работы будут качественно выполнены, а требования учтены.

Основа для монтажа плоской кровли

Каким будет перекрытие верхнего этажа напрямую зависит от конструкционных особенностей перекрытия во всем доме. Как правило, оно выполняется с применением того же материала, что и перекрытие между этажами.

Самые распространенные варианты – сборное или монолитное перекрытие из железобетона, перекрытие по профилированному листу с опорными балками из металла.

Возможен вариант и с деревянным перекрытием. Принципиальное отличие от перекрытия между этажами – в наличии уложенного утеплителя и качественно осуществленной гидроизоляции.

Варианты кровельного пирога

Вид кровельного пирога определяется характером его расположения и назначением. Он может быть исполнен в классическом варианте или сделан инверсионным.

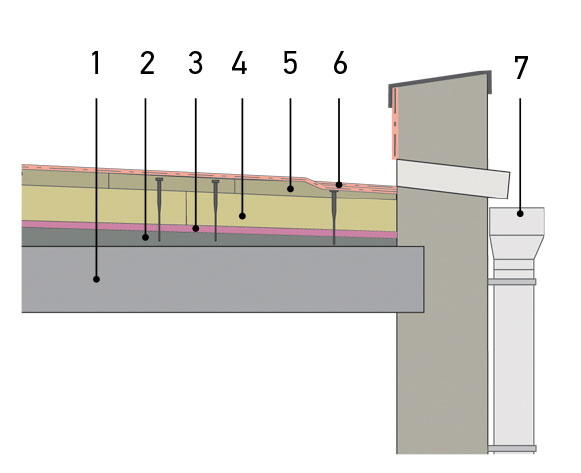

Классическая кровля имеет следующий состав: перекрытие, разуклонка из бетона или керамзитобетона, пароизоляция, теплоизоляционный материал, кровельное покрытие с высокой степенью защиты от влаги (в основном это битумные материалы).

В инверсионной конструкции расположение иное: перекрытие, разуклонка, многослойная гидроизоляция, теплоизоляционный материал, пароизоляция и, наконец, прижимной слой. Последний может быть изготовлен из бетонных плит, гравия, керамической плитки и т.д.

Название инверсионной кровля получила благодаря зеркальному расположению слоев гидро- и пароизоляции по отношению к утеплителю (в отличие от классического варианта).

Такая разновидность кровли идеально подходит для эксплуатируемых крыш. Однако сложность технологии делает такие кровли редким исключением в сфере частного строительства.

Сама по себе технология является дорогой, поскольку массивность конструкции делает необходимым создание прочного перекрытия верхнего этажа.

Несущие конструкции требуют детального расчета на этапе проектирования, а многослойность пирога несет с собой значительные затраты.

Ниже будет рассматриваться только классический вариант кровельного пирога, которым, зачастую, и оборудуют современные дома с плоской крышей.

Материал для кровли

Материал для кровли, а именно пароизоляция, гидроизоляция, утеплитель и само покрытие, должен быть подобран качественный.

Пароизоляция выполняется специальными мембранами, не перфорированными пленками. Полиэтилен в качестве гидроизоляции использовать нежелательно, поскольку материал не обладает должной надежностью.

Утеплитель для монтажа плоской кровли выбирается с учетом снеговой нагрузки, а также нагрузки, исходящей от работающих во время ремонта на крыше людей.

Утеплитель должен быть прочным и устойчивым к влажной среде. Это может быть пенополистирол, минеральная вата с высокой плотностью, керамзит.

Эффективность последнего не столь высока, поэтому при выборе его в качестве утеплителя необходимо добиться большой толщины укладываемого слоя. Тем самым увеличивается нагрузка на несущие конструкции.

Покрытие делают из рулонных материалов: рубероида, линокрома, гидроизола и др., используют и наливные мастики. Рулонный материал считается наиболее оптимальным для использования при обустройстве плоской кровли.

Технология кровельных работ

Конструкция плоской крыши подразумевает следующие шаги рабочего процесса. Уклон крыши, пусть и небольшой, достигается благодаря созданию разуклонки.

При этом можно использовать насыпной материал (керамзит), пенобетон (желательно обратиться к специалистам), утпелитель. Сверху разуклонка накрывается гидроизоляционным слоем, после чего начинается процесс укладки покрытия кровли.

Следующий шаг – укладывание первого слоя. Раскатывается рулон, далее он нагревается при помощи газовой горелки и приклеивается к основе.

Важно обеспечить нахлест полотен друг на друга и накладывание материала на все вертикальные объекты крыши (парапеты, трубы и т.д.).

На плоскую крышу укладывают три слоя подкладки и один финишный слой.

Этап укладки покрытия является трудоемким процессом, особенно если требуется использовать клеящую мастику.

Для устройства водостока применяют накладные желоба, систему внутреннего водостока.

В случае когда все работы, связанные с обустройством крыши, выполнены грамотно, – вас ждет превосходная возможность с гордостью заявить об оригинальности своего жилого творения. А сделанное фото дома с плоской крышей пополнит в сети ряды оригинальных дизайнерских решений.

Фото домов с плоской крышей

Архитекторов и застройщиков привлекают эти необычные здания, на которых можно оборудовать обзорную площадку или даже разбить настоящий висячий сад. Разумеется, на практике все оказывается сложнее, чем в теории.

Проектирование плоской крыши вызывает немало вопросов, касающихся её стоимости, выбора материалов для утепления и гидроизоляции, организации стока воды, обслуживания и . Найти на них ответы не так уж просто. Дело в том, что отечественным подрядным фирмам, работающим в сфере коттеджного и , хорошо знакома наиболее востребованная конструкция - скатная, а опыта возведения плоских крыш, устроенных совершенно иначе, они, как правило, не имеют.

Стоимость плоской кровли

Сразу обращает на себя внимание тот факт, что площадь плоской кровли меньше, чем скатной, а значит, потребуется меньше материалов, да и работы обойдутся дешевле. Однако это утверждение справедливо только для регионов с тёплым климатом и низкой снеговой нагрузкой, притом если речь идёт о неэксплуатируемой кровле. В средней полосе России для обеспечения надёжности и долговечности горизонтальной крыши требуется применить довольно дорогостоящие инженерные решения.

Балочное перекрытие

В принципе, при возведении перекрытия можно использовать сочетание балок (деревянных, стальных) и несущего профнастила. Однако специалисты не рекомен­дуют применять деревянные балки (за исключением изготовленных из LVL-бруса сечением от 200 × 100 мм) в регионах, где давление снежного покрова превышает 1,2 кПа (около 120 кгс/м2) - то есть на большей части территории РФ. Кровельное перекрытие из стальных двутавровых балок и профнастила с высотой волны от 60 мм и толщиной стенок от 0,7 мм позволяет перекрыть пролёт величиной до 12 м и выдерживает давление не менее 6 кПа. Но в целом оно менее долговечно, чем бетонное, и сравнительно редко применяется в индивидуальном строительстве. Разумнее использовать профнастил в качестве несъёмной опалубки, которая, кстати, не отменяет необходимости соорудить арматурный каркас.

Оказывается, что 1 м2 плоского бетонного или стального основания, несущая способность которого позволит выдержать вес снежного покрова, стоит в 2–2,5 раза дороже деревянной балочной конструкции скатной крыши. Разница в объёмном расходе утеплителя нивелируется за счёт того, что для плоской крыши необходим более дорогой материал высокой плотности. Остаётся ещё надежда сэкономить на кровельном покрытии, однако современные полимерные мембраны - оптимальная гидроизоляция для горизонтальных крыш - обходятся не дешевле (а порой намного дороже) гибкой черепицы. Не понадобится устанавливать снегозадержатели, однако без кровельного люка и водосточной системы не обойтись. Если же попытаться сократить расходы по смете, то впоследствии придётся расплачиваться необходимостью раз в 10–15 лет ремонтировать крышу.

Долговечность плоской кровли во многом зависит от способности несущего основания выдерживать эксплуатационные нагрузки без значительных деформаций

Наконец, следует учесть, что плоские кровли уместны лишь на домах современной архитектуры - с большой площадью остекления и сложной отделкой новейшими фасадными материалами. То и другое обойдётся совсем не дёшево.

На прочном основании

Как правило, в малоэтажном домостроении плоское кровельное перекрытие представляет собой сборную или монолитную железобетонную плиту. Железобетонные плиты (ПБ, пустотные ПК, ПВ и др.) способны перекрыть пролёт длиной до 9 м и выдерживают давление 8, 9 или 12,5 кПа (на эту величину указывает последняя цифра в маркировке изделия). Они могут служить «базой» для любых кровельных пирогов, в том числе с верхним слоем из тротуарной плитки или плодородной почвы. Однако для монтажа конструкции потребуется обеспечить заезд на участок автокрана (в то время как стальные балки и настил несложно поднять с помощью лебёдок). Глубина опирания перекрытия на стену зависит от материала последней - например, для кирпича этот параметр должен равняться толщине плиты. Перед тем как приступить к монтажу кровли, важно заделать стыки элементов раствором и дополнительно заклеить эластичной полимерной лентой.

Главное преимущество мембран на основе искусственного каучука - они сохраняют эластичность при низких температурах, то есть их можно монтировать зимой

Классификация плоских крыш

Плоские крыши подразделяются на неэксплуатируемые и эксплуатируемые. Первые посещают лишь для ревизии, профилактики и ремонта; для этой цели обустраивают кровельный люк, к которому ведёт чердачная лестница. Эксплуатируемая кровля в коттеджах чаще всего служит террасой, то есть на ней должно быть уложено прочное износостойкое покрытие, а несущее основание рассчитано на повышенные нагрузки. Разновидность эксплуатируемой - кровля с озеленением, выстеленная поверх основного теплогидроизолирующего пирога дерновым слоем; обычно на ней устраивают дорожки и площадку для отдыха. На эксплуатируемую кровлю следует предусмотреть удобный выход, например из тамбурной надстройки.

Монолитное ж\б перекрытие возводят из тяжёлого бетона с помощью съёмной (например, из плит ОСП на стойках-домкратах) или несъёмной (из профнастила) опалубки. Его армируют двух- или четырёхуровневым сварным каркасом из прутков диаметром от 12 мм. Размеры монолитной плиты не регламентируются (в отличие от сборной), что обеспечивает архитектору свободу при проектировании здания; другие плюсы - отсутствие швов, сравнительная простота устройства проходных узлов (дымохода, вентканалов) и высокая несущая способность (при соблюдении технологического регламента).

Защита кровли от холода и жары

В малоэтажном секторе востребованы в основном бесчердачные плоские крыши, ведь чердак требует дополнительных затрат и нарушает архитектурные пропорции дома. А значит, кровля должна защищать от зимнего холода и летней жары. При этом общая особенность плоских крыш заключается в том, что теплоизолирующий слой расположен поверх несущей конструкции (в скатных он обычно находится между стропилами). Если же утеплить помещение снизу, точка росы может сместиться в толщу перекрытия, что приведёт к сокращению срока службы последнего.

Мастики стоит использовать прежде всего на крышах сложной конфигурации

Что касается вариантов исполнения кровли, то их - десятки. Достаточно сказать, что только в СП 17.13330.2011 приведено более 40 «рецептов». При этом компании - производители покрытий и утеплителей предлагают всё новые и новые инженерные решения. Однако в их основе всегда лежит одна из двух принципиальных схем - традиционная или инверсионная.

Схемы устройства крыш «Технониколь»

«ТН-КРОВЛЯ Терраса»: 1 - перекрытие; 2 - пароизоляция; 3–5 - ЭППС (в том числе уклоно­образующий слой); 6 - стеклохолст; 7 - мембрана LOGICROOF V-GR; 8 - геотекстиль; 9 - плитка на опорах

Традиционная конструкция в общих чертах такова: поверх несущего основания уложена пароизоляционная плёнка (полипропиленовая, полиэтиленовая, бутумно-полимерная), затем следует утеплитель, например - плиты из минеральной ваты, обладающие прочностью на сжатие при десятипроцентной деформации не менее 30 кПа, в один или два слоя суммарной толщиной от 200 мм. Выше расположен разделительный слой (например, из полиэтиленовой плёнки), по которому заливают армированную уклонообразующую стяжку (плоской кровле обязательно придают уклон 2–3 % к центру или краям, чтобы обеспечить сток воды). Высохшая стяжка служит основанием для рулонного или мастичного гидроизоляционного покрытия.

«ТН-КРОВЛЯ Грин»: 1 - перекрытие; 2 - разуклонка из ке­рамзита; 3 - армированная стяжка; 4 - битумный праймер; 5 - «Техно­эласт ЭПП»; 6 - «Техноэласт Грин»; 7 - геотекстиль; 8 - ЭППС; 9 - мембрана PLANTER GEO; 10 - плодо­род­ный слой

Возможны и другие варианты. Например, уклонообразующую стяжку можно расположить в самом низу пирога; в этом случае кровельную гидроизоляцию фиксируют гравийным балластом, тротуарной плиткой на опорах или специальными дюбелями. Некоторые материалы, скажем система «РУФ УКЛОН» (Rockwool) или «ТехноНИКОЛЬ Уклон» позволяют вовсе обойтись без стяжки: плиты имеют переменную толщину, и с их помощью нетрудно создать плавные перепады уровня для обеспечения стока воды.

Инверсионная кровля устроена иначе: в ней устойчивый к постоянному воздействию воды утеплитель (как правило, экструдированный пенополистирол - ЭППС) расположен поверх гидроизоляции. При этом последняя надёжно защищена от механических повреждений и находится в зоне положительных температур (циклы замораживания-размораживания разрушительны почти для любого материала). Инверсионную кровлю несложно превратить в эксплуатируемую, например засыпав утеплитель дренажным слоем пескогравия и уложив тротуарную плитку. К недостаткам конструкции можно отнести более сложный водоотвод. Однако о водостоках необходимо поговорить отдельно.

К теплоизоляции для плоской кровли предъявляют особые требования. Материал должен не только иметь низкий коэффициент теплопроводности, но и хорошо сопротивляться механическим нагрузкам - как распределённым (давление вышерасположенных слоёв кровельного пирога, оборудования, снега), так и локальным, возникающим при монтаже. Кроме того, важно, чтобы материал обладал гидрофобными свойствами и был негорючим. На данный момент существует несколько способов монтажа теплоизоляции: с применением механического крепежа, клеевой и свободная укладка. Помимо традиционного двухслойного утепления всё более востребованным решением становится укладка в один слой. Компания Rockwool предлагает уникальные плиты двойной плотности, которые состоят из жёсткого верхнего и лёгкого нижнего слоёв, что ускоряет проведение работ и повышает их качество.

Григорий Громаков

Специалист по развитию направления «Плоские кровли» компании ROCKWOOL

Отвод воды на плоской крыше

Плоскую крышу оборудуют парапетом (аттиком) высотой 30–90 см, помогающим обеспечить организованный ; на эксплуатируемой кровле он также служит ограждением безопасности. При этом к проектированию водостоков следует подходить очень ответственно, ведь в случае ошибки над вашей головой может образоваться огромная лужа, что грозит и повреждением несущих конструкций.

Как правило, выбор делают в пользу внутреннего водостока. Такая система менее подвержена воздействию атмосферы и потому более долговечна и надёжна, чем наружная. Расскажем подробнее о её основных элементах.

Водоприёмные воронки устанавливают на пониженных участках кровли. Как правило, на крышах площадью до 150 м2 монтируют две воронки - основную, соединяемую со стояком, и аварийную - со сбросом воды через отверстие в парапете. При увеличении количества воронок и стояков повышается надёжность системы, однако возрастает и её стоимость.

Для инверсионной и озеленённой кровель разработаны особые воронки с дренажными кольцами, служащими для сбора влаги с промежуточных слоёв. Водоприёмники должны быть оборудованы электрообогревом на базе саморегулирующегося кабеля - тогда они станут исправно выполнять свою функцию при чередовании оттепелей и заморозков.

Покрытие традиционное с наружным водостоком 1 - перекрытие; 2 - уклонообразу­ющая стяжка; 3 - пароизоляция; 4, 5 - минераловатный утеплитель; 6 - гидроизоляция; 7 - водосток

В системах нового типа, так называемых сифонно-вакуумных, используются особые воронки, предотвращающие засасывание воздуха потоком воды. Благодаря им скорость движения жидкости в трубе (а значит, и пропускная способность последней) повышается, что позволяет уменьшить диаметр элементов системы. Однако для малоэтажных домов экономия оказывается несущественной, к тому же подобные системы требуют более точного расчёта, чем гравитационные.

Водосточный стояк выполняют из канализационных труб - полипропиленовых, поливинилхлоридных, причём имеет смысл использовать шумопоглощающие изделия, например RAUPIANO Plus (REHAU), либо звукоизолировать стояк, иначе вы часами будете слышать журчание воды. К воронке стояк присоединяют с помощью эластичной муфты. При прокладке труб следует свести к минимуму количество колен и протяжённость горизонтальных участков, понижающих пропускную способность системы.

Труба водоотвода, проложенная в подвале или утеплённом подполье, соединяет стояк с дождевой канализацией либо обеспечивает сброс воды в лоток линейного дренажа. Во втором случае есть риск закупоривания выпуска льдом, поэтому стояк следует оборудовать «зимним» отводом в бытовую канализацию (последний должен быть оснащён гидрозатвором). Отводную трубу прочищают через разборное соединение или ревизионный модуль.

Рисунок: Владимир Григорьев/Burda Media

Покрытие крыши инверсионное с внутренним водостоком 1 - стяжка; 2 - ПВХ-мембрана; 3 - ЭППС; 4 - воронка с дренажным кольцом; 5 - дренажная мембрана; 6 - песок; 7 - тротуарная плитка

При выборе типоразмера элементов традиционной гравитационной системы исходят из интенсивности дождей в данной местности, ориентируясь на СП 32.13330.2012.

Наружная водосточная система более уязвима, чем внутренняя, и к тому же влияет на облик фасадов, но зато не требует устройства отверстий в крыше и перекрытиях и не съедает полезную площадь дома. Воду сбрасывают через парапетные воронки или заделанные в парапет патрубки, под которыми устанавливают классические воронки (как на скатной кровле) и трубы-спуски, прикреплённые к стенам кронштейнами. При расчёте исходят из того, что на каждый квадратный метр площади кровли должно приходиться 1–1,5 см2 сечения водосточных труб. Элементы наружной системы могут быть изготовлены из ПВХ, стали, меди, цинк-титана.

Для эксплуатируемых кровель, а также кровель, устраиваемых в регионах с суровыми климатическими условиями, идеально подходит инверсионная схема. Поскольку гидроизоляционный слой находится под теплоизоляционным, он защищён от механических воздействий, а также от перепадов температуры и УФ-излучения, что значительно про­длевает срок службы кровельной системы. Гидроизоляционные материалы на основе модифицированного битума необходимо укладывать как минимум в два слоя - такая технология более распространена, а кроме того, позволяет нивелировать возможные ошибки при наплавлении материала. Для полимерной мембраны достаточно одного слоя, а надёжность обеспечивает автоматическое сварочное оборудование, что намного повышает скорость выполнения работ. Кроме того, при монтаже полимерной мембраны не применяется открытое пламя, поэтому технология считается более безопасной.

Дмитрий Михайлиди

Руководитель Инженерно-Технического Центра Технической Дирекции Корпорации «ТехноНИКОЛЬ»

Озеленение кровли

Крытые дёрном крыши издревле использовались в странах с умеренно холодным и влажным климатом, причём зелёный ковёр выполнял в них основную влагозащитную функцию.

В рамках современной концепции озеленённой кровли слой плодородной почвы с растениями нужен, чтобы придать необычные черты облику здания, украсить кровлю-террасу и продлить срок службы покрытия, закрыв его от ультрафиолетовых лучей. Кроме того, он поглощает дождевую воду, разгружая водостоки, гасит звук дождя, защищает помещения верхнего этажа от перегрева летом и снижает теплопотери зимой. Считается, что озеленение почти вдвое продлевает срок службы крыши. К его минусам можно отнести увеличение нагрузок на несущие конструкции здания и повышение стоимости строительства. Кроме того, зелёный ковёр нуждается в уходе, интенсивность которого зависит от выбранных видов растений. Если не уделять насаждениям должного внимания, они будут вымерзать и гибнуть от засухи.

Для озеленения кровли следует уложить поверх основного гидроизолирующего слоя (при инверсионной схеме - поверх утеплителя) дополнительный пирог из материалов, которые обеспечат защиту гидроизолирующего слоя от корней, фильтрацию и отвод дождевой воды. Для этих целей используют особые плёнки, плотный геотекстиль, гравийную подсыпку или дренажно-влагонакопительные мембраны из полиэтилена высокой плотности, например PLANTER GEO или Delta-Floraxx.

Затем насыпают смесь минералов и удобрений - так называемый почвенный субстрат. Его можно приготовить самостоятельно, добавив в лёгкую почвосмесь из нейтрального торфа мелкий керамзит (5–15 %), песок (около 20 %) и удобрения. Что касается растений, то проще всего ограничиться луговым разнотравьем и засухоустойчивыми почвопокровниками - седумом, гвоздикой-травяникой, тимьяном. Для них не нужно организовывать систему орошения, а толщина слоя почвы может составлять всего 6–12 см (кровлю этого типа называют экстенсивной). Если же вы планируете прогуливаться по крыше среди декоративных кустарников, придётся обеспечить полив и увеличить толщину почвы до 20–40 см. Подобная кровля называется интенсивной, она создаёт значительную дополнительную нагрузку на перекрытие, поэтому должна быть предусмотрена на этапе проектирования здания.

Террасная конструкция обеспечивает удобное сообщение между жилыми помещениями коттеджа и Эксплуатируемой кровлей, служащей местом отдыха

Никаких протечек

Листовые и штучные покрытия непригодны для плоской кровли: вода неизбежно будет просачиваться через стыки элементов. Поэтому применяют рулонные материалы и мастики. Приведём их краткую характеристику.

Рулонная армированная полимерно-битумная кровля . Механическая прочность этих материалов в несколько раз выше, чем кровельного картона ( , толь). А модифицирующие добавки увеличивают стойкость к воздействию влаги, воздуха и ультрафиолета. Материал приклеивают к основанию мастикой, фиксируют механически или (чаще всего) наплавляют. Различают покрытия для нижних слоёв кровли («Техноэласт ЭПП», «Унифлекс ЭПП», «Бирепласт ТПП» и др.) и для верхних («Техноэласт ЭКП», «Унифлекс ЭКП», «Гидростеклоизол ТКП» и др.). Вторые посыпаны минеральной крошкой, снижающей риск возгорания и дополнительно защищающей от механических повреждений и УФ-воздействия. Стоимость гидроизоляции обоих типов невысока - соответственно от 65 и от 150 руб. за 1 м2, а средний срок службы кровельного ковра - 15–30 лет.

Рулонные ПВХ-мембраны , например Sikaplan WP, Logicroof, Ecoplast отличаются прочностью и долговечностью (до 30 лет без ремонта) и не поддерживают горение. Однако требуют профессионального подхода к монтажу (стыки полос необходимо аккуратно сварить горячим воздухом) и сравнительно дорого стоят - от 320 руб. за 1 м2. Важно учитывать, что этот материал не переносит контакта с битумом.

Рулонные мембраны из этилен-пропиленового каучука (ЭПДМ) и из термопластичных полиолефинов (ТПО) , к примеру Firestone RubberGard, Logicroof P-RP, сохраняют эластичность при отрицательных температурах. Заметим, что ЭПДМ-мембраны сильногорючи (класс Г4) и рассчитаны в основном на применение в конструкции эксплуатируемой кровли, где гидроизоляция покрыта плиткой, гравием или грунтом. Стоят ЭПДМ- и ТПО-мембраны в 1,3–1,5 раза дороже поливинилхлоридных (в основном это импортная продукция).

Полимерно-битумные мастики позволяют создать бесшовное покрытие, но их допустимо наносить только на прочное, нетрескающееся основание - плиту перекрытия или тщательно армированную стяжку, причём этот процесс довольно долог и трудоёмок. Срок службы двухслойного покрытия толщиной 5 мм - около 20 лет, цена - от 120 руб. за 1 м2. На практике мастики применяют в основном для ремонта кровли и наклеивания рулонных материалов.

Полимерная и цементно-полимерная наливная гидроизоляция , скажем Aquascud, Osmolastic, Osmoflex, отличается высокой эластичностью
и стойкостью к ультрафиолету. Для улучшения характеристик материалы применяют в сочетании с особыми праймерами и подкладочными плёнками, армируют минеральным волокном (все компоненты поставляются в комплекте как единая система). Расчётный срок службы покрытия - более 50 лет; цена - от 700 руб. за 1 м2.

Плоская крыша: взгляд прагматика

Преимущества	Недостатки
Исключает лавинообразный сход снега и уменьшает риск падения льда.	Требует значительных затрат на устройство основания с высокой несущей способностью.
Обеспечивает удобный доступ к дымоходам, вентиляционным стоякам, антеннам; по сравнению со скатной проще в обслуживании и ремонте.	Более подвержена воздействию атмосферных факторов, чем скатная, поэтому долговечность гарантирована только при условии применения дорогостоящих материалов.
Может служить площадкой для отдыха, террасой.	Требует повышенного внимания к обустройству и состоянию водосточной системы (особенно при внутреннем водостоке).
Несколько менее подвержена ветровым нагрузкам, чем скатная.
Позволяет реализовать принцип поэтапного модульного строительства (чтобы сделать пристройку к дому со скатной крышей, нужно решить непростую архитектурно-дизайнерскую задачу).

Плоская кровля придаёт зданию оригинальный внешний вид и отличается практичностью в эксплуатации. Варианты таких крыш отличаются особенностями монтажа и поэтому проектирование является предварительным этапом строительства.

Варианты устройства плоской кровли

Существует несколько вариантов плоских кровель, отличающихся конструкцией и эксплуатацией, технологией возведения и другими параметрами. Главная характеристика любого варианта заключается в меньшей площади кровельной поверхности, что приводит к меньшим затратам на возведение, чем для скатных конструкций. При этом плоские кровли не подвержены воздействию сильного ветра, требуют меньшего количества теплоизолятора.

Правильное обустройство плоской кровли делает её практичной и красивой

Плоские кровли разделяют на следующие виды:

• поверхности эксплуатируемого типа имеют жёсткое основание в виде профнастила или стяжки из бетона и служат для обустройства кафе, зон отдыха и других целей. Конструкция состоит из железобетонной плиты, на которую монтируется бетонная стяжка, а затем следуют паро-, тепло- и гидроизоляция. Финишное покрытие, например, тротуарная плитка, используется после полного монтажа кровли и необходимо для комфортной эксплуатации поверхности;

  Эксплуатируемая крыша требует повышенной жёсткости

• неэксплуатируемая плоская крыша не требует особенно жёсткого основания, так как не используется для нахождения на крыше людей. При этом важно предусмотреть тщательную гидроизоляцию, подобрать качественный утеплитель;

  Сооружение неэксплуатируемой крыши более просто, чем иных вариантов

• традиционный вариант плоской кровли предполагает укладку пароизоляционной плёнки на основание, а затем обустраивается слой утеплителя. Это позволяет защитить теплоизолятор от диффузной влаги. Гидроизоляция осуществляется материалами на основе битума;

  Монтаж традиционной кровли предполагает точное размещение слоёв

• кровля инверсионного типа отличается от традиционной тем, что утеплитель размещается над гидроизоляцией, а не под ней. Это позволяет защитить гидроизоляционную плёнку от климатических воздействий, но при этом важно использовать утеплитель, устойчивый к воздействию влаги, механическим нагрузкам.

  Структура инверсионной кровли проста, но отличается долговечностью

Проектирование одно- и двухэтажные домов с плоской крышей

Возведение жилых домов с плоской кровлей отличается небольшими затратами времени и финансов, что обусловлено отсутствием необходимости обустройства скатов. При этом важно обеспечить высокие эксплуатационные характеристики будущей крыши, для чего следует определить тип кровли, этажность здания, конструкцию водостока и другие факторы. В процессе проектирования учитываются все эти особенности, но одним из главных моментов является конструкция здания с плоской крышей. Например, одноэтажный дом с такой кровлей - практичное и универсальное решение для регионов с разным климатом.

Для наружной отделки используют практичные материалы

Проект одноэтажного здания предполагает разработку архитектурной и конструктивной частей здания, разводок систем коммуникаций, технические данные и расчёты всех параметров сооружения. Подробный план обязательно входит в процесс проектирования.

Планировка дома с плоской крышей может быть различной

Строительство двухэтажного дома, имеющего плоскую крышу, отличается большей сложностью, чем сооружение здания высотой в один этаж. При этом происходит расчёт нагрузки на несущие элементы конструкции, определение планировки второго этажа с учётом максимальной функциональности пространства.

Проектирование двухэтажного дома требует выбора лёгких строительных материалов

На чертежах двухэтажного строения указывают планировку каждого уровня с размерами помещений. При проектировании учитывают материал, из которого сооружают стены, тип фундамента и другие технические данные.

На первом этаже часто располагают основные помещения

Планировка второго этажа может включать в себя как жилые, так и дополнительные помещения. Санузел также может быть оборудован на втором уровне. На плане отмечен и лестничный узел.

Плоская крыша эффективно защищает здание от осадков

Проекты зданий с эксплуатируемой кровлей

Строительство домов с эксплуатируемой крышей предполагает наличие жёсткой основы для сооружения кровли. Это необходимо для обустройства наверху зоны отдыха или иной функциональной области. Её назначение следует определить заранее для определения планируемой нагрузки на основание кровли. Одним из универсальных решений являются бетонные плиты для перекрытий. Они обладают высокой прочностью, но для их монтажа требуется точный расчёт нагрузки на фундамент и стены здания.

Плоская крыша часто служит зоной отдыха

Дома из СИП-панелей с плоской крышей

СИП-панели представляют собой элементы, которые монтируются на подготовленный каркас здания. Плиты выполнены из практичных материалов, а при строительстве дома возможно сооружение плоской крыши. При этом обязательно происходит расчёт нагрузки на стены, ведь СИП-панели обладают невысоким уровнем прочности. Поэтому проектирование одноэтажных домов из таких панелей наиболее востребовано.

Панели просты в монтаже, но необходим точный расчет всех параметров строения

Внешняя отделка стен может осуществляться различными материалами, способными защитить панели от климатических воздействий. На чертеже указывают параметры всех помещений. Особенно важно соблюдать технологию монтажа панелей, ведь от этого зависит долговечность здания.

Плоская крыша из лёгких материалов хорошо защитит жилой дом

Дом с плоской крышей в стиле хай-тек

Для стиля хай-тек характерны прямые линии, однотонные поверхности, ультрасовременные детали. Такой стиль часто применяется при разработке дизайна жилых домов, а плоская крыша идеально дополняет облик дома. При этом исключены лишние детали, а дизайн жилого дома максимально практичен и отличается современным стилем.

Плоская крыша служит гармоничным дополнением стиля хай-тек

Для здания в этом стиле подходит неэксплуатируемая кровля, но возможна и организация на крыше необходимых зон. Внутренняя обстановка может соответствовать выбранному направлению дизайна.

Внутри дома в стиле хай-тек стоит создать соответствующую обстановку

Из чего построить дом с плоской кровлей

Плоская кровля любого типа оказывает особенную нагрузку на стены и несущие элементы здания. Поэтому важно при проектировании определить материалы, которые оптимально подойдут для выбранного типа плоской крыши. Особое значение имеют и технические характеристики паро-, гидро- и теплоизоляционных материалов.

Плоские кровли уместны в любых климатических условиях

Жилой дом из бруса

При строительстве дома из бруса учитывают высокое качество строительного материала. Плоская крыша такой конструкции должна надёжно защищать не только внутренние помещения здания, но и стены. Проектирование дома из бруса предполагает следующие основные моменты:

• гидроизоляция обустраивается из мембранных материалов, не требующих применения газовых горелок при монтаже;
• материал для строительства стен обязательно обрабатывается противопожарными пропитками;
• система водоотвода, ливнёвки всегда присутствуют в конструкции дома;
• не используются железобетонные плиты для конструкций из дерева.

Крыша может иметь слегка наклонную форму для улучшения отвода осадков

Строение из газобетона

Сооружение жилого дома из газобетона с плоской крышей предполагает учёт важных особенностей, которым должен соответствовать проект. Основное требование заключается в том, что уклон кровли должен иметь уклон 2–4°. В зависимости от типа изоляционных материалов и количества их слоёв определяется точный показатель уклона. Актуальны и следующие особенности строительства домов из газобетона с плоской крышей:

• несущий каркас кровли представлен в виде деревянных балок;
• сооружаются совмещённые кровли без чердачного помещения;
• важно тщательное утепление и гидроизоляция для защиты каркаса кровли;
• при проектировании дома из газобетона учитывают регион и климатические условия, определяя толщину стен;
• в проектной документации должны быть указаны технические характеристики всех материалов, параметры газобетона.

Рулонная гидроизоляция оптимальна для домов из газобетона

Здание из пеноблоков

Для строений из пеноблоков выбор проекта основывается на тех же требованиях, что и для сооружения из газобетона. При правильном расчёте возможно использование перекрытий в виде железобетонной плиты, но для этого требуется расчёт несущей способности стен. Гидроизоляция осуществляется с помощью полимерных мастик, а толщина слоя утеплителя зависит от климатических особенностей региона. Для наружней отделки подходят штукатурка, облицовочная плитка и другие подобные материалы. Проектная документация должна включать в себя технические характеристики материалов, параметры конструктивных элементов здания.

Дом из пеноблоков легко отделать снаружи любыми подходящими материалами

Видео: варианты проектов домов из пеноблоков

Проектирование гаража с плоской кровлей

Строительство такого помещения, как гараж, часто предполагает плоскую или слегка наклонную кровлю. Лучше всего, если поверхность имеет уклон 2–4°, что улучшает отвод осадков. В качестве основания используют железобетонные плиты, которые легко укладываются на кирпичные или блочные стены.

Плоская крыша гаража должна иметь качественный гидроизоляционный слой

Если конструкция гаража выполнена из бруса, то плоскую кровлю легко сделать из профнастила, уложенного на деревянные балки. Отапливаемые помещения требуют применения утеплителя.

При выборе проекта гаража следует учесть такие моменты, как:

• площадь помещения гаража;
• наличие или отсутствие утепления;
• наличие или отсутствие внутренних перегородок в гараже;
• удобное обустройство окологаражной зоны.

Видео: устройство плоской крыши

Фотогалерея: варианты плоских крыш

Сложная плоская крыша может иметь необычную конструкцию выходов Эксплуатируемая кровля часто является зоной отдыха Эксплуатируемые кровли практичны в теплых регионах Отделка крыши тротуарной плиткой делает поверхность защищённой от осадков Плоские крыши оптимальны и для двухэтажных зданий Сложные сооружения нуждаются в процессиональном проектировании и точных расчетах Многоуровневые конструкции сложны в строительстве, но практичны в эксплуатации

Плоская крыша представляет собой простую, но требующую правильного монтажа конструкцию. Поэтому проектирование должно учитывать все важные моменты, правила сооружения и особенности эксплуатации такой кровли.
