Какие подрозетники лучше для кирпичной стены. Установка подрозетников: правила монтажа

В данной статье мы подробно разберем вопрос как установить подрозетник по бетону. Имея на руках грамотно изложенную инструкцию, дополненную подробными фотографиями и комментариями специалиста, решение данного вопроса не составит для вас никаких сложностей. является фундаментом монтажа
элементов электропроводки, таких как розетки, выключатели, диммеры, и так далее, поэтому качеству его установки нужно уделить особое внимание.

В основном все подрозетники делятся на две основные группы:

1. Подрозетники по бетону - применяються для установки в бетон, кирпич, пенобетон, газобетон, блоки изготовленные из керамзита. Монтаж подрозетника производится в заранее подготовленное отверстие путем фиксации его раствором гипса или алебастра.
2. Подрозетники для гипсокартона - применяются для установки в гипсокартон, ДСП, различного рода фанеру, СМЛ листы. Монтаж производится путем фиксации подрозетника с помощью распорных лапок имеющихся на нем в заранее подготовленное отверстие. С инструкцией вы можете ознакомиться на нашем сайте в соответствующей статье.

В этой статье, мы подробно разберем как монтируются подрозетники по бетону.

Делаем разметку

Перед тем, как установить подрозетник необходимо выполнить разметку места расположения будущей розетки или выключателя, так как для каждого установочного элемента предусматриваются свои координаты установки.

Некоторые стандарты, которыми часто пользуются электрики представлены в списке ниже:

• розетки в жилых комнатах - 30 сантиметров от чистого пола (так называемый "евро стандарт");
• розетки над кухонной столешницей - 110-120 сантиметров;
• розетка над стиральной машинкой - 1 метр;
• выключатель, проходной выключатель, диммер - 90 сантиметров от чистого пола.

Однако, стоит отметить, что эти стандарты не являются принципиальными и вы можете редактировать их как угодно, по вашему вкусу и усмотрению.

Начнем монтаж. Отмеряем необходимое расстояние от пола до планируемого выключателя или розетки. Если чистого пола еще нет, к нашим размерам приплюсовываем +5 сантиметров, на стяжку и ламинат (линолеум).

Для выключателя можно применить технику замера рукой. Подойдите к месту планируемой установки, приложите опущенную вниз руку, замете удобное положение. Такой метод, позволяет индивидуально подогнать выключатель конкретно для вас. Если же выключателем пользуются несколько человек, можно взять среднюю длину руки.

Далее, отмеряем необходимое расстояние от стены до подрозетника. Если планируется монтаж выключателя возле двери, то отмеряем от ее края нужное расстояние, оптимальным считается 15-18 сантиметров от края арки прохода без учета дверной коробки.

Теперь, отмечаем все размеры карандашом на стене.

Разметка выполнена.

Делаем отверстие для подрозетника

Все подрозетники по бетону монтируются в стену по средствам алебастрового или гипсового раствора, но пред тем, как установить подрозетник необходимо изготовить отверстие, в которое он будет установлен. Существует множество способов которыми можно его изготовить. Мы рассмотрим три наиболее простых и эффективных.

Способ 1. Коронка для подрозетников по бетону

Основным приспособлением для изготовления отверстий под подрозетники по бетону, является коронка по бетону и кирпичу, диаметром 70 миллиметров.

Стандартный диаметр подрозетника 67 миллиметров, у некоторый производителей так же встречается диаметр 68 мм.

Рис. Коронка для подрозетников по бетону

По диаметру цилиндра коронка для подрозетников по бетону имеет победитовые зубья, которыми она нарезает круг, в середине для центровки имеется победитовое сверло. Коронка устанавливается на перфоратор или электрическую дрель и по средствам вращения или вращения с ударом, изготавливается отверстие.

Отводим в сторону провод, чтобы не повредить его при сверлении и изготавливаем отверстие.

Коронка должна полностью утопиться в стену.

Для облегчения процесса сверления можно предварительно, по центру разметки будующего подрозетника, просверлить центровочное отверстие обычным победитовым сверлом, в этом случае коронке будет значительно легче прорезать материал стены.

Вытаскиваем коронку и доводим получившееся отверстие до нужной глубины. Сделать это можно с помощью ударной биты на перфораторе или зубилом и молотком.

Мы рассмотрели первый вариант изготовления отверстия для подрозетника, в котором применили коронку для подрозетников по бетону. Рассмотрим следующий способ.

Способ 2. С помощью ударной дрели, перфоратора и победитового сверла

Для того, чтобы воспользоваться этим способом первым делом необходимо обрисовать подрозетник. Прикладываем его к стене и обрисовываем карандашом.

Затем огибаем периметр по кругу. Чем плотнее и глубже будут насверлены дырки, тем легче потом будет очищать отверстие от элементов стены.

Теперь, дело остается за молотком и зубилом или перфоратором с ударной битой. Доводим отверстие до необходимых размеров.

Способ 3. Изготовление отверстия с помощью "болгарки" (УШМ)

Данный способ является самым быстрым из всех вышеперечисленных, но и самым пыльным. Объяснять его смысл, я думаю, особо не надо. Он особенно подходит, например, когда требуется установка подрозетников в бетонную стену.

Процесс выполнения простой, берем значит болгарку (УШМ), и погнали.

Режем все отмеченные линии: центральный крестик и квадрат по периметру обрисованного подрозетника. Аккуратнее с проводом.

После того как все прорезано, выбиваем зубилом или битой квадратики из отверстия и доводим его до нужной глубины. Как правило глубина круга меньше глубины подрозетника, поэтому используя данный метод будьте готовы немного постучать.

Подгоняем отверстие под размер подрозетника

После изготовления отверстия проверяем как подрозетник в него входит. Так как диаметр подрозетника меньше диаметра коронки с шириной проблем не будет, а вот по глубине нужно смотреть.

Отверстие необходимо довести до такой глубины, чтобы подрозетник немного в него проваливался, примерно на 4-5 миллиметров. Этот запас необходим потому, что во внутрь отверстия помимо самого подрозетника будет закладываться раствор фиксации (гипс, алебастр), так же некоторое место будет необходимо для изгиба провода входящего в подрозетник.

Что бы облегчить этапы работы следующие после установки подрозетника, рекомендую, с краев изготовленного отверстия обрезать кромку. Данное действие можно выполнить с помощью ножа. За счет произведенных нами манипуляций подрозетник притопится в отверстие вместе с наружной юбкой, что даст возможность установить его вровень со стеной. Эта особенность монтажа позволит выполнить идеальный монтаж розетки или выключателя максимально прижав ее металлическую монтажную, а следовательно и пластиковую декоративную рамки к стене. Как правило, не притопленная юбка подрозетника может давать зазор рамки розетки от стены порядка 1-2 мм.

Теперь, нужно завести провод в подрозетник, для этого делаем для него небольшую штробу в верхней части отверстия. Изготовить штробу можно используя зубило и молоток или перфоратор с ударной битой. Мягкий материал стены можно крошить даже стамеской. В нашем примере используется именно она.

Штроба готова.

Провод должен легко укладываться не мешая подрозетнику.

Теперь, переворачиваем подрозетник. На его задней части мы видим специально подготовленные прорези для провода.

Выбираем нужную и вырезаем с помощью ножа. Очень желательно завести провод с задней стороны подрозетника, это значительно облегчит последующий монтаж розетки или выключателя и убережет провод от повреждения.

Отверстие изготовлено.

Одеваем подрозетник на провод и вставляем его в отверстие.

Не должно ничего мешать и напомню, должен остаться запас по глубине 2-3 миллиметра для фиксирующего раствора.

Все подходит, все проверили. Вычищаем отверстие от мусора и пыли и переходим к приготовлению гипсового раствора.

Приготовление гипсового раствора

Для приготовления раствора нам потребуется емкость для размешивания.

Для наших целей можно использовать:

• строительный гипс
• медицинский гипс
• алебастр

Насыпаем небольшое количество гипса в емкость.

Должна получиться однородная сметанообразная смесь средней густоты.

Полученный раствор имеет очень небольшое время для использования, буквально вчерез 2-3 минуты раствор начнет очень быстро твердеть, а через 5 минут будет уже непригодным для работы.

Установка подрозетника

С помощью полученного раствора фиксируем подрозетник в отверстии. Перед выполнением монтажа отверстие нужно хорошо смочить водой. Вода выполняет роль грунтовки и смывает мелкую пыль. Ждем пока вода впитается 2-3 минуты.

Одеваем подрозетник на провод и вставляем его в отверстие. Раствор должен хорошо покрыть заднюю стенку подрозетника выдавливаясь из прорезей отверстий.

Выравниваем его так, что бы винтики были расположены горизонтально полу, а сам стакан оказался заподлицо со стеной или на 1-1,5 мм глубже. Проверить установку по глубине можно приложив уровень ровной стороной к стене по диагонали подрозетника. Самое главное, чтобы он не торчал, иначе будет бугор, а следовательно в последствии возникнут проблемы с монтажом розетки или выключателя.

Основная фиксация выполнена, поэтому стакан подрозетника больше не двигаем, иначе раствор не схватиться и подрозетник как следует не зафиксируется.

Теперь, делаем дополнительную фиксацию закладывая раствор в боковые зазоры между стеной и подрозетником. Нужно не просто обмазать раствор вокруг, а именно заложить его в зазоры.

А вот теперь, можно обмазывать вокруг.

Подрозетник установлен.

Ждем полного высыхания и только затем убираем лишний раствор попавший внутрь подрозетника. Сухой он хорошо отделяется от пластмассы.

Хочу отметить, что установка подрозетников в бетонную стену производиться аналогично рассмотренному примеру. Единственной сложностью здесь, как правило является изготовление в бетоне отверстия, как было предложено выше, его лучше делать болгаркой (УШМ), способ 3.

Следующим этапом идет и , ознакомиться с инструкциями по монтажу можно на нашем сайте в соответствующих статьях.

Если вам интересен более подробное описание подключения и установки различных элементов электропроводки (розеток с заземлением и без, различных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты) вам будет интересен .

Как установить двойной подрозетник

Для монтажа двух розеток в одной рамке требуется установка двух подрозетников. Рассмотрим подробно как выполняется данный вид монтажа.

Стыковка между собой выполняется с помощью соединителя (бабочки).

Сбоку подрозетников имеются специальные пазы, в которые они вставляются.

Таким образом можно собрать гирлянду из 2, 3, 4 , 5, 6 и так далее подрозетников.

Для нашего примера нам требуется всего два. Делаем разметку. Отмеряем расстояние от пола.

С помощью уровня на нужной высоте проводим ровную горизонтальную полосу.

Теперь, с помощью одного из трех методов, изложенных выше, изготавливаем два отверстия отверстия.

Отличие от монтажа одинарного подрозетника заключается в том, что после изготовления отверстия нужно сделать соединение двух отверстий между собой. Это делается для того, чтобы в отверстия поместился соединитель стыкующий два подрозетника. Идеально прорезать эти соединения болгаркой.

После изготовления отверстий, так же как и в примере монтажа одинарного подрозетника опускаем в одно из двух полученных отверстий в штробе провод.

Остальная часть монтажа осуществляется аналогично одинарному подрозетнику.

Последним моментом, на который стоит отдельно обратить внимание, является строгий подход к выставлению их по горизонтали при фиксации гипсом. Сажать на гипсовый раствор нужно только с уровнем, чем больше количество подрозетников в цепочке, тем строже это требование.

Установка различных элементов электропроводки максимально подробно и красочно описана .

Для выполнения работ мы использовали:

Материал

• гипс, алебастр
• подрозетник

При монтаже современных розеток или выключателей внутренней установки их механизмы должны размещаться в специальной пластиковой коробочке - подрозетнике. На сегодняшний день практически вся электрическая фурнитура выполняется таким образом, что позволяет установить в один ряд несколько розеток или выключателей.

Согласитесь, что одной розетки на кухне уже не хватает, а розетками, установленными на разных концах стены не всегда удобно пользоваться. Поэтому зачастую электрика проектируется таким образом, чтобы в одном месте размещалось несколько точек для подключения бытовой техники. Это очень практично и функционально.

Некоторые мастера по незнанию выполняют сборку не под одну многопостовую рамку, а устанавливают рядом отдельно стоящие розетки. Такая конструкция не создает впечатления единого целого устройства, из-за этого такой монтаж не совсем красиво смотрится.

Профессионалы при монтаже блока розеток всегда используют декоративную рамку на два, три или четыре окна. Но порой бывает так, что на завершающем этапе монтажа розетки с трудом удается установить в коробки, из-за того что они накладываются друг на друга.

Декоративная рамка в этом случае также не стает на свое место. Связано это с тем, что при установке подрозетников не соблюдалось расстояние между их центрами. В идеале расстояние между центрами подрозетников должно составлять 71 мм. А при установке большого числа коробок они начинают смещаться друг относительно друга или деформируются под действием шпаклевочной смеси.

Добрый день дорогие друзья! Я снова рад приветствовать вас на сайте «Электрик в доме». В этой статье поговорим об одной простой и, наряду с тем, полезной штуке для установки подрозетников в стены из кирпича , бетона и газоблоков. Те люди, которые профессионально занимаются электромонтажом, знают, как порой непросто ровно установить блок из пяти розеток.

При помощи несложного приспособления, о котором пойдет речь в данной статье, можно осуществлять установку подрозетников с точностью до миллиметра. Подобные штуки не вырабатываются промышленными предприятиями, поэтому мастера самостоятельно делают подходящие для них самоделки. Данное приспособление на сленге электриков называется . Также встречаются такие названия как кондуктор или макет, но все они выполняют одну и туже функцию.

Планка для установки подрозетников

Большинство пластиковых коробок для монтажа розеток имеют размеры 68 мм в диаметре и глубину порядка 45 мм. Коробки у разных производителей могут немного отличаться между собой по размерам и характеристикам, но функционал у всех одинаковый - будучи собранными в блок, они обеспечивают межцентровое расстояние устанавливаемых механизмов в 71 миллиметр.

Чтобы при монтаже коробки не плясали друг относительно друга их необходимо жестко зафиксировать между собой. Как коробки собираются в блок? Рассмотрим подрозетники фирмы Schneider Electric для внутренней установки. Если внимательно присмотреться на передней части имеются специальные защелки для стыковки нескольких коробок.

Состыковать коробки можно также при помощи специальных соединителей – заглушек .

На первый взгляд, дело кажется простым – после сбора коробок в блок автоматически получаются требуемые межцентровые размеры . Зачем вообще необходим какой-то шаблон для установки подрозетников? Все итак отлично стыкуется.

Однако следует учитывать, что для закрепления подрозетника следует заполнить раствором все пространство между стенками отверстия в стене и самим подрозетником. Поэтому закладка раствора в гнездо осуществляется с избытком. И когда коробку начинаешь вдавливать на место, раствор начнет выходить со всех щелей, заполняя пустоты, в результате чего получается очень прочное фиксирование подрозетника.

Но при вдавливании коробки необходимо приложить изрядное усилие, под действием которого пластиковый подрозетник может попросту лопнуть или изменить форму (стать овальным), а блок из нескольких коробок обязательно расплывется в разные стороны. На финальной стадии установки механизмов розеток и выключателей компенсировать все эти недочеты суппортами невозможно.

Более того коробки при установке должны быть четко установлены по уровню, чтобы торцы не выпирали и небыли утоплены, а находились заподлицо со стеной. При установке блока подрозетников голыми руками такое сделать можно, но на это тратится очень много времени и усилий.

Именно для решения таких задач я сделал себе такое приспособление, как которое позволяет экономить не только время, но и нервы.

Как сделать шаблон для установки подрозетников своими руками

Приступим непосредственно к изготовлению нашего устройства. Для этого я взял алюминиевый уголок размером 40х40 мм. Длина уголка зависит от количества устанавливаемых в блоке подрозетников, плюс необходимые отступы от каждого края для крепления уголка к стене (примерно 10 – 15 см с каждой стороны). Я решил сделать макет для пяти подрозетников поэтому взял уголок длиной 60 см.

Да кстати совсем не обязательно делать шаблон из уголка и тем более из алюминиевого. Можно взять любой жесткий материал произвольной формы, у кого что есть, например трубопрофиль. Удобство шаблона из алюминия в его легкости. Кстати возникали идеи сделать макет из дин-рейки, там и отверстия сверлить не нужно.

Теперь по центру ребра, где будут крепиться коробки необходимо разметить линию. С обеих сторон уголка с помощью рулетки находим центр и отмечаем карандашом линию.

По намеченной линии будем сверлить отверстия для крепления подрозетников с помощью саморезов. Наш практически готов. Приступаем к высверливанию отверстий. Для этого нам в помощь шуруповерт и сверло по металлу размером 3 мм.

Отступаем от края уголка 12 см и сверлим первое отверстие. Чтобы сверло не соскальзывало с намеченного места сверления, рекомендую его накернить.

Затем замеряем расстояние между центрами саморезов подрозетника и переносим его на наш шаблон. У меня получилось 60 мм. Это будет точка для высверливания второго отверстия. Аналогичным образом высверливаем отверстия для всех подрозетников в блоке.

Примеряем коробку на планке

По краям уголка отступаем по 5 см и высверливаем еще два отверстия. При монтаже это поможет прижать к стене всю конструкцию.

Теперь закрепим на готовом макете все подрозетники, получается ровная конструкция, которую удастся вставить в стену без перекосов и изгибов.

Давайте посмотрим, какое расстояние у нас получилось между центрами коробок относительно высверленных отверстий:

Для установки блока подрозетников с помощью шаблона накидываем в отверстие в стене немного раствора, просовываем провода в подрозетники и крепим шаблон к стене. Предварительно нужно пробурить в стене отверстия. Уголок к стене фиксируем дюбелями.

Удобство такой конструкции в том, что все коробки устанавливаются с точным расстоянием друг относительно друга, и нет необходимости постоянно выверять и поправлять каждую коробку до полного высыхания раствора. Также исключается деформация коробок, и все они выставляются заподлицо со стеной.

Можно по краям сделать заточки, чтобы удобно было выставлять шаблон по горизонтали .

Надеюсь, дорогие друзья статья была для вас интересной, и данное устройство поможет вам облегчить и ускорить монтаж. У кого какие мнения? Может уже кто-то пользуется данной конструкцией или есть мнения как ее улучшить. Давайте делиться опытом.

Чаще всего в наших квартирах и домах встречаются стены из кирпича или бетона, а в новостройках не редкость стены из пеноблоков. Как устанавливать подрозетники в такие стены. Правильная разметка стены для подрозетников.

Квартира во вторичном фонде, частный дом или новостройка, в которую мы только что въехали – перед нами кирпичные стены и раз уж мы задумались обновить электрику, или сделать ее заново, нам предстоит рано или поздно установить в них подрозетники.

Сложностей в установке подрозетников в кирпичные стены нет никаких. Главное правильно соблюдать правила технологического процесса и каждый этап работ выполнять ответственно и аккуратно. При соблюдении всех условий все получится красиво и качественно, даже если вы делаете это в первые. Такие работы конечно же лучше поручить профессионалам, но не всегда это имеет смысл когда нужно сделать пару подрозетников. А кто – то просто любит все делать сам.

Давайте для начала разберемся, в какой момент начать устанавливать подрозетники и в какой момент можно начать это делать? Многие делают по разному и мотивируют это по своему.

1. Установка подрозетников до прокладки кабеля – сначала мы делаем коронки для подрозетников и только потом к ним прокладываем кабель
2. Установка подрозетников после укладки кабеля – чаще всего делают именно таким образом
3. Установка подрозетников после черновых отделочных работ – для начала делается разводка кабеля, потом отделочники наносят выравнивающий слой штукатурки и только после этого устанавливаются подрозетники.

Мы со временем пришли к последнему варианту. Особенно это касается кирпичных стен и стен из пеноблоков. Почему именно в такой последовательности? Все очень просто. По возможности, в процессе общения с отделочной бригадой мы договариваемся о том, что ребята устанавливают маяки, что бы мы могли увидеть, где понадобится штроба, а где можно обойтись без нее. Зачем заказчиками платить лишние деньги, а нам проделывать абсолютно не нужную работу? Сразу после установки маяков мы разводим электропроводку и закрепляем выводы кабеля там, где в последствии должны будут быть подрозетники. Отделочники выполняют черновые отделочные работы, после чего приходим мы и устанавливаем подрозетники.

Чем же такой вариант лучше всего?

• У нас уже имеется конечная плоскость стены и подрозетник в нее больше не утопится. Ведь часто бывает так, что слой штукатурки, особенно в старом фонде, бывает по 3-10 см. Если мы установим подрозетник до штукатурки – у нас все шансы его потом просто не найти, да и функции свои он выполнять уже не будет. А в нашем случае все подрозетники будут установлены правильно.
• Если устанавливать подрозетники до штукатурки, то потом придется выгребать из подрозетников кучу этой самой застывшей штукатурки, а зачем это делать, если это можно не делать.
• Просто нам так удобнее и выглядит все намного красивее. А созерцание собственной работы должно приносить удовольствие.

Так вот представим себе, что штукатурные работы завершены и перед нами стена с торчащими выводами кабелей. С чего начать и каковы наши дальнейшие действия?

Начнем с подготовки инструментов и всего что нам понадобится в процессе.

1. Коронка для подрозетников по кирпичу. Диаметр коронки может быть 68 мм и 80 мм. Почему можно использовать коронки с диаметром 80 мм, ведь диаметр большинства коронок 68 мм. Все просто – для простоты установки подрозетника мы делаем отверстие немного больше необходимого. Группа подрозетников в такие отверстия устанавливаются просто замечательно, есть достаточно места для маневров, ввода кабеля, корректировок. С 68 мм коронками несколько сложнее. Стены у нас кирпичные и изготавливать в них отверстия для подрозетников достаточно просто, поэтому коронка в 80 мм не усложнит нам задачу нисколько.
2. Уровень – обычный или лазерный для того, чтобы выставить группы подрозетников горизонтально.
3. Измерительный инструмент – линейка или рулетка для разметки
4. Подрозетники для кирпича – заранее подготовить необходимое количество подрозетников, а как их выбрать читайте в статье про .
5. Строительный пылесос – изготовление отверстий для подрозетников достаточно пыльный процесс. Можно сделать 2 – 4 коронки и как ежик в тумане. Строительный пылесос сделает работу более чистой и легкие сбережет.
6. Шпатели – необходимы для фиксации подрозетников, так же следует заранее подготовить емкость, в которой вы будете замешивать гипсовую смесь. Очень удобны небольшие емкости, в которых замешивается смеси на 2 – 4 подрозетника.

Мы все приготовили и можем начинать процесс установки подрозетников в кирпичные стены. Я покажу вам все на примере стены из пеноблока.

Этапы работ по установке подрозетников в кирпичной стене

1. Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про . Нет смысла повторяться, процесс полностью идентичен.
2.
   После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
3.
   Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.

4.
   Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
5. Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
6.
   Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
7.
   Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более – менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть – пустот оставлять нельзя.
8. С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
9. Оставляем подрозетники на 30 – 40 минут и проверяем качество выполненной работы. Если все делалось правильно – подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ – шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем , производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про . Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Какие же важные моменты могут быть в процессе установки подрозетников в кирпичной стене?

1. Необходимо точно разметить стену
2. Аккуратно и без спешки изготовить отверстие для подрозетника
3. Обязательно удалить пыль, обработать грунтовкой.
4. Не жалейте смеси – лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего – то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Установка точек подключения электроприборов в бетонных стенах жилых и административных зданий - задача, которая встречается часто. Значительное количество построек возведено и строят из бетона. Речь идет не только о размещении коробки под розетку, но и обо всем комплексе работ, который предусматривает грамотное создание сети скрытой электропроводки или дооснащение дополнительными точками питания. Данная технология позволяет сформировать безопасную и долговечную систему электропитания в доме, офисе.

Подготовительные работы

Установке розеток предшествует предварительная подготовка, включающая выбор места размещения коробки, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы. В результате создаются электрическая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места создаются перфоратором () с , необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, по которым пройдет прокладка штроб под провода. Отмечается на стене центр размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центры остальных розеток. Высоту от пола можно установить любую, однако, есть европейский стандарт высоты - 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Создание отверстий в стене

Монтаж отверстия в бетонной стене.

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.

Подготовка и установка подрозетников

Проверяется и отключается электропитание. Коробка примеряется к отверстию. Изделие не должно иметь препятствий к установке вровень с поверхностью. Аналогично проверяется готовность к размещению блока розеток. Для этого подрозетники предварительно соединяются через имеющийся конструкционный переходник.

Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Подключение розетки

Снимать защитную изоляцию кабеля нужно на 8-10 мм.

При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 – 10 мм . Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

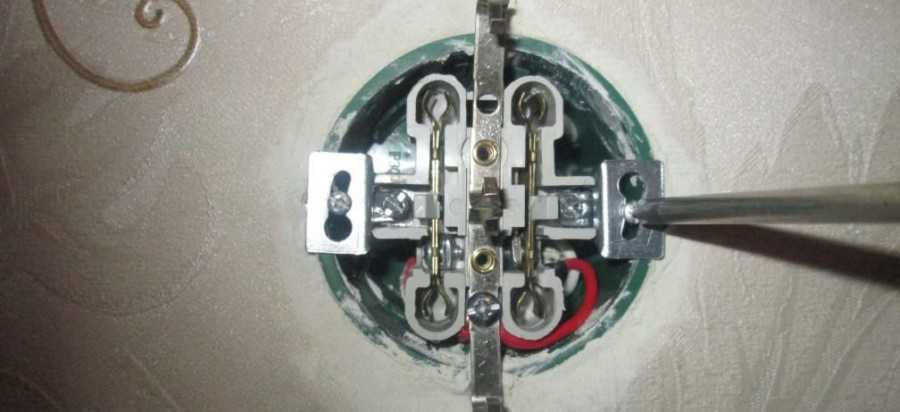

С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Без подрозетника не обойдется установка ни одной новой точки в электрической сети – эта пластмассовая или металлическая коробка, деревянная дощечка выступает промежуточным звеном в проводке и отвечает за надежное крепление розетки или выключателя света.

Данный электротехнический элемент незаменим, поэтому важно знать все о монтаже подрозетника в стену своими руками, чтобы при планировании новой линии или замене старого устройства не тратить время и деньги на вызов электрика.

Ниже будут рассмотрены основные виды и размеры предлагаемых магазинами монтажных коробок, а также пошаговая инструкция по их установке.

Разбираемся с видами и типами

Классифицируются подрозетники по многим признакам, но основным считается их деление по материалу изготовления. Так, встречаются следующие модели:

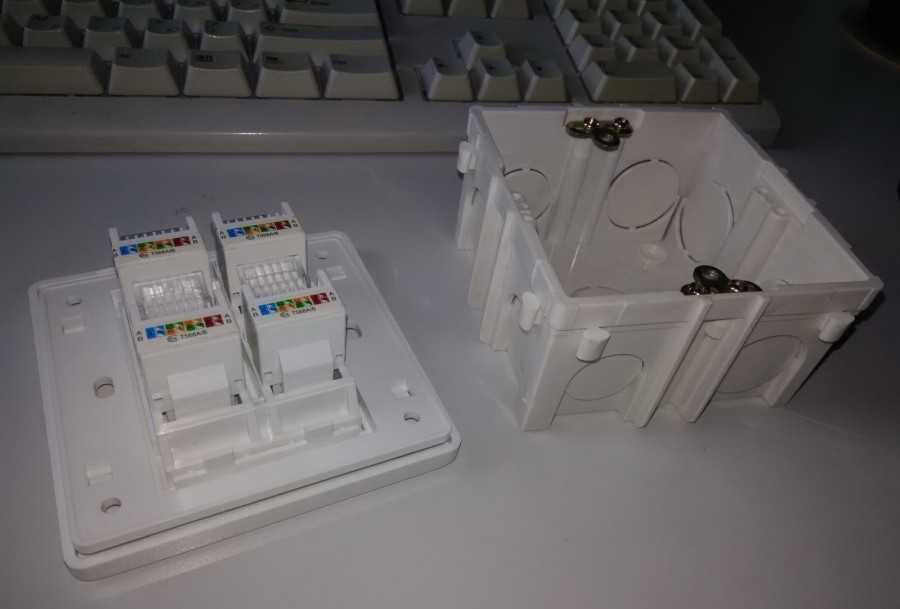

Пластиковые, являющиеся самыми удобными и практичными, так как основа выполнена из негорючего материала, что повышает безопасность проводки и делает возможным его использование на деревянных поверхностях.

Металлические коробки более долговечные, но из-за способности нагреваться и проводить электрический ток, отходят на задний план, уступая место более безопасным и практичным вариантам. Однако с производства данные модели не сняты, так как монтирование скрытых розеток в деревянных домах возможно только с металлическим подрозетником.

Деревянные накладки ранее часто использовались при наладке проводки открытого типа, являясь удобным промежуточным основанием для крепления розетки непосредственно к стене. Сейчас они практически не встречаются, только при монтаже самодельной проводки в банях, гаражах и других хозяйственных построек.

Отличаются изделия и по своей форме: круглые (универсальные), квадратные (более вместительные) и овальные (или “двойные” подрозетники для установки двухместной розетки или комплекта с выключателем).

Также разнятся модели по особенностям конструкции:

• Наличие или отсутствие фиксирующих лапок (в полых гипсовых стенах они необходимы, а подрозетники для гипсокартона, бетона, кирпича и газобетона закрепляются слоем алебастра).
• Открытые или скрытые.
• Одиночные и составные (составные имеют специальные крепления, позволяющие собирать в один блок до пяти стаканов).
• Стандартные и углубленные.

Размеры подрозетников также могут отличаться. Стандартной считается круглая модель с диаметром 65 см и глубиной 40 см, однако встречаются узкие варианты высотой в 25 мм или углубленные на 80 мм. Габариты коробок квадратной формы чаще всего 70 на 70 мм, однако бывают и отступления от стандартов.

Монтируем подрозетник

Установка данного изделия не отличается сложными манипуляциями, однако для деревянной, бетонной, кирпичной и гипсокартонной стены алгоритм действий будет незначительно изменяться. Ниже приведены пошаговые инструкции, как установить подрозетник своими руками в каждом указанном случае с подробным описанием и фото.

Подготовка

На подготовительном этапе необходимо правильно подобрать тип подрозетника в зависимости от требуемого функционала и материала стены. Также общим для всех случаев станет набор инструментов и расходников:

• Перфоратор или дрель;
• Подходящая насадка для штробления стены;
• Строительный уровень;
• Метр;
• Карандаш;
• Зубило;
• Молоток;
• Шпатель;
• Шпаклевка.

Установка подрозетника

На данном этапе порядок и технология действий для каждого типа стен будет различаться.

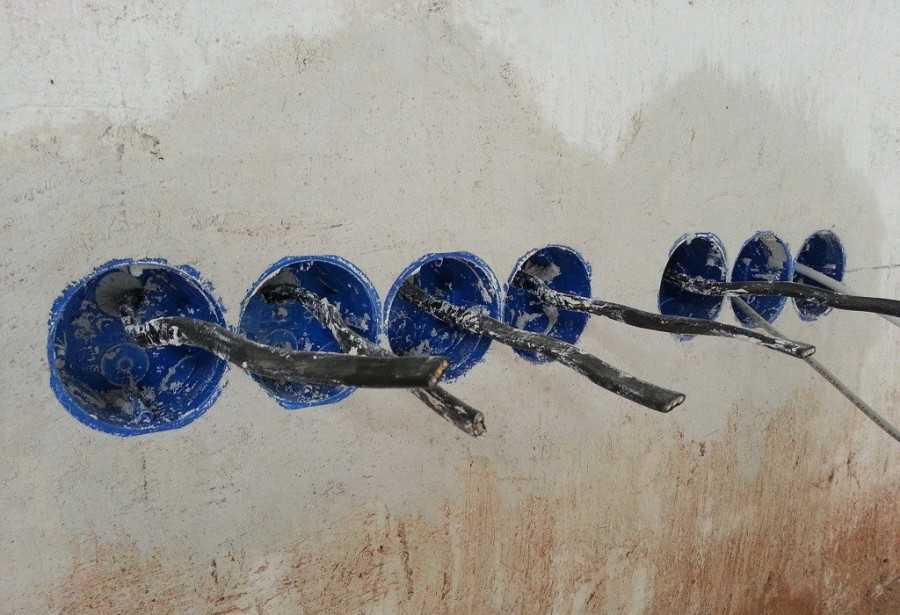

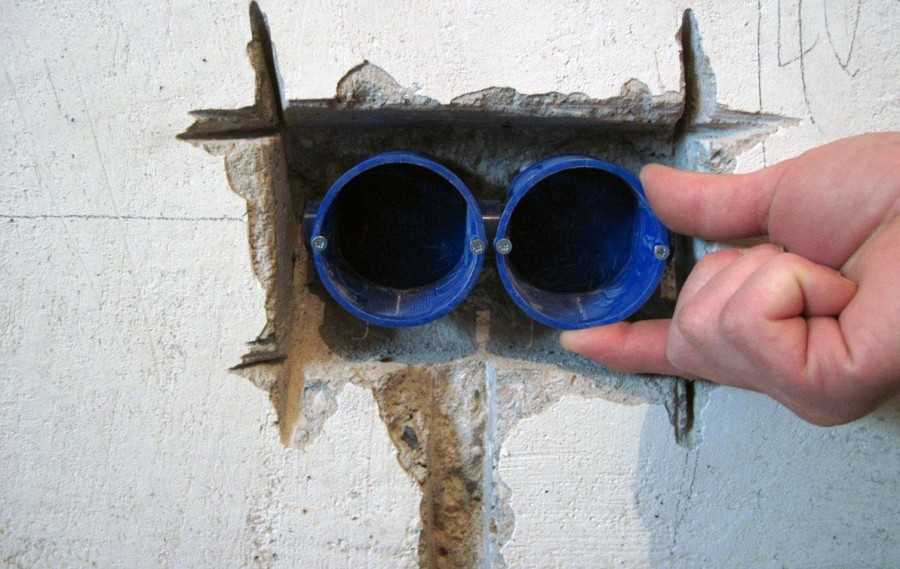

При установке в бетоне и кирпиче необходимо предпринять следующее:

• Наметить на поверхности стены контур будущей проводки в соответствии с запланированной ранее схемой.
• Определить место нахождения розетки или выключателя, отметить участок “крестиком”.
• Приложить к “крестику” купленный подрозетник (так, чтобы отметка находилась строго по центру) и обвести контур.
• Просверлить штробу, где глубиной сверления отверстия для подрозетника будет сумма высоты стакана и запаса в 5 мм.
• Вычистить полученное отверстие, примерить подрозетник.
• Вывести жилы внутрь просверленного круга, также сделать отверстие в задней стенке подрозетника и вытянуть через него жилы.
• Смочить отверстие, нанести тонкий слой шпаклевки и аккуратно поместите стакан.
• Выровнять поверхность, убрать излишки, дождаться высыхания.

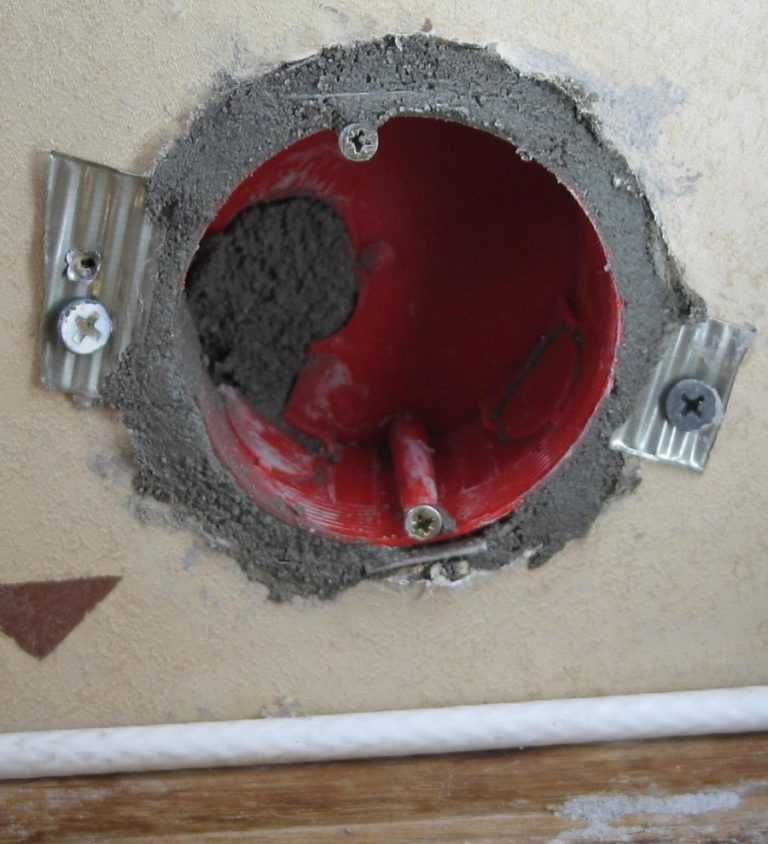

В гипсокартоне установить подрозетник несколько легче:

• Нанести разметку, отметить контур подрозетника.
• Вырезать подходящее по размеру отверстие.
• Сделать в стакане дырку под провода, вытянуть их наружу.
• Вставить подрозетник в штробу.
• Закрутить винты, расположенные по бокам корпуса, пока стакан не сядет плотно.

Монтаж подрозетной коробки в стене из дерева считается небезопасным даже с применением металлической защиты. Если все же Вы решили делать скрытую проводку, то просверлите подходящие по размеру штробы, выведите проводку наружу и установите металлические стаканы.

Важно действовать абсолютно точно, как и с гипсокартоном, так как замаскировать неровности или лишние сантиметры будет проблематично. Однако все же рекомендуется на деревянных поверхностях монтировать открытую проводку.

При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.

Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.

Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.

Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.

Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.

Нежелательно использовать для крепления монтажную пену, так как она пожароопасная.

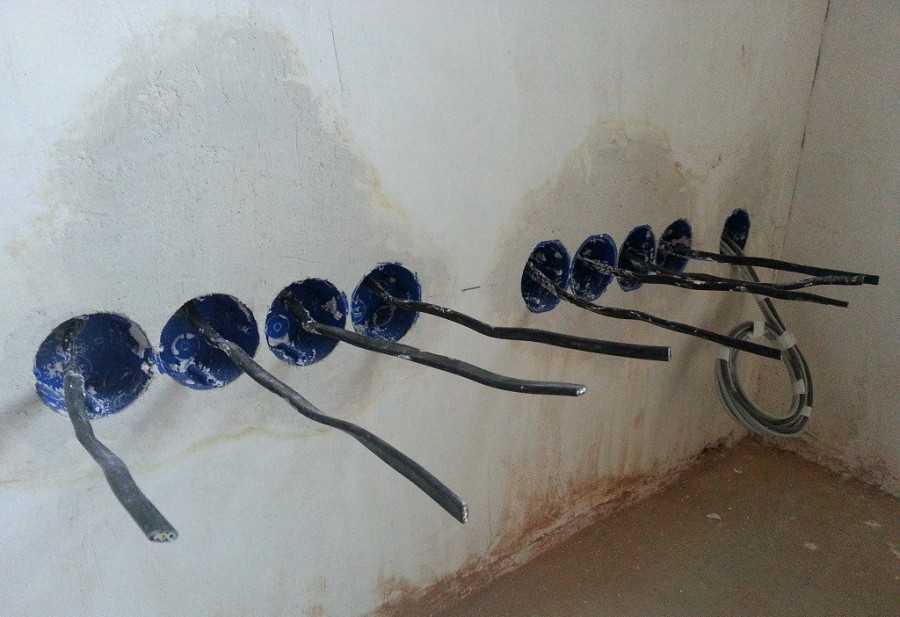

Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.

Фото подрозетников
