Кабель от замерзания водопровода. Греющий кабель для водопровода своими руками: инструкция и рекомендации по монтажу. Открытая наружная укладка

Современная кабельная система обогрева канализационных и водопроводных труб – единственный результативный способ защиты инженерных коммуникаций от замерзания.

С задачей обогрева эффективно справляется как резистивный, так и саморегулирующийся кабель для обогрева труб, при этом второй вариант, хотя и стоит дороже, пользуется большим спросом благодаря надежной и экономичной эксплуатации.

Труба обмотана греющим кабелем

Структура греющего кабеля включает в себя:

• Тепловыделяющий элемент – полимерная матрица на основе углерода, которая изменяет свое сопротивление в зависимости от температуры.
• Две токопроводящие медные жилы.
• Термопластичная электроизоляция.
• Стандартная металлическая оплетка (экран).
• Наружная полимерная оболочка.

Принцип работы саморегулирующегося кабеля для труб заключается в преобразовании электрической энергии в тепловую. При прохождении тока через полупроводниковую матрицу происходит ее нагрев, в результате чего увеличивается сопротивление кабеля и снижается потребляемая мощность.

При определенной температуре греющего провода достигается равновесие между выделяемой тепловой и потребляемой электрической мощностью. Таким образом достигается процесс саморегулирования: один и тот же кабель выделяет разное количество тепловой энергии в зависимости от климатических условий . При этом сила нагрева на разных участках трубы может отличаться.

Технология укладки греющего провода

Монтаж саморегулирующегося кабеля для обогрева труб проводят как снаружи, так и внутри трубопровода. Работы выполняют при температуре выше -5°С – при более низких температурах возможно повреждение полимерного защитного слоя. Если провод утратил гибкость при низкой температуре, его аккуратно разматывают с бухты, подключают к электропитанию на несколько минут, пока он не восстановит гибкость. После этого можно приступать к монтажным работам.

Особенности внутреннего монтажа

Этот способ прокладки греющего кабеля используют для трубопроводов небольшого диаметра – до 50 мм, прямой доступ к которым невозможен. В этом случае саморегулирующий провод проталкивают внутрь трубы на всю ее длину. Для ввода используют специальный сальниковый узел, который включает в себя две втулки, две шайбы и резиновые уплотнения.

Греющий кабель внутри трубы для водопровода с помощью сальникового узла

Для внутреннего обогрева трубопровода с питьевой водой допускается использовать только кабель для обогрева труб саморегулирующийся с внешней оболочкой из фторсодержащего полимера, который прошел все испытания на пищевую безопасность.

Правила безопасности:

1. Длина электрокабеля должна полностью совпадать с протяженностью трубопровода.
2. Запрещено прокладывают саморегулирующийся провод сквозь запорную арматуру.
3. Обязательно на трубе отмечают место установки системы обогрева.
4. Ввод кабеля должен выполняться с особой аккуратностью – нельзя допустить повреждения наружной оболочки.
5. В процессе ввода все острые края фитингов необходимо закрыть заводской лентой.

Особенности внешнего монтажа

При внешней укладке греющий кабель саморегулирующийся для обогрева труб располагают на поверхности трубопровода несколькими способами:

• Линейно (вдоль трубы одной линией). Такой способ применяют для небольшого диаметра трубопроводов;
• Параллельно (вдоль трубы прокладывается два или три кабеля). Этот вариант допустим для большого диаметра трубы или при необходимости большой мощности, если магистраль находится на открытых участках;
• Спирально (труба «обертывается» кабелем по спирали). Шаг витка зависит от параметров кабеля, диаметра трубопровода и требуемой мощности;
• Волнистой линией . Этот метод актуален, если стандартной длины кабеля не хватает на прокладку вышеуказанными способами. Свойство саморегуляции греющего кабеля допускает укладывать его внахлест для обогрева наружной запорной арматуры.

При внешней укладке особое внимание уделяют местам соединения трубопровода с вентилями, фланцами, коленами и другими элементами, чтобы провод не мешал им функционировать, и в тоже время исключить его механическое повреждение (перетирание, сжатие-растяжение). Электрокабель плотно фиксируют к трубопроводу с помощью алюминиевого скотча. После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева.

Инструкция по использованию греющего кабеля для обогрева труб регламентирует подключение к сети 220-240 В только через УЗО.

Обзор производителей

Рынок систем обогрева для канализационных и водопроводных труб представлен как зарубежными, так и отечественными производителями. Цена нагревательного кабеля для труб зависит от его мощности, метража и страны производителя.

1.ООО «Специальные системы и технологии» – российский производитель, предлагает большой ассортимент нагревательных кабелей под ТМ Freezstop:

• Саморегулирующийся кабель для обогрева труб F reezstop – для самых низких температур, имеет мощность нагрева 25 Вт/м.
• Freezstop Simple Heat – нагревательная секция со встроенным биметаллическим терморегулятором, который автоматически поддерживает температуру трубопровода.
• Freezstop Lite – миниатюрный провод для труб малого диаметра.
• Freezstop Inside – специальный кабель для внутреннего монтажа с сальниковым узлом в комплекте. Внешняя оболочка выполнена из фторполимера, безопасного при использовании с питьевой водой.

2.Крупнейшим в мире производителем кабельных систем обогрева можно назвать компанию DEVI (Дания) . Для защиты от промерзания трубопроводов применяют саморегулирующийся электрокабель Devi-Pipeguard мощностью от 10 до 31 Вт/м. Для внутреннего монтажа в систему водопроводов подходит Devi-Pipeheat 10 с изоляцией из пищевого пластика.

3.Компания FINE Korea Co . (Корея) предлагает серию SRF мощностью до 40 Вт/м, с низким потреблением электроэнергии для защиты вертикально и горизонтально расположенных трубопроводов.

Технические характеристики кабельной системы обогрева

Производитель	Серия	Мощность греющего кабеля, Вт/м	Макс. рабочая температура, °С	Цена, руб. за 1м
ООО «Специальные системы и технологии»	Freezstop			990 руб. за комплект 1м
	Freezstop Simple Heat			1390 руб. за комплект 2м
	Freezstop Lite

Вода обладает одним интересным свойством – при замерзании она не сжимается, а наоборот, расширяется. Благодаря этому зимой лопаются водопроводные трубы, а в погребах в трескучие морозы взрываются банки с огурцами.

Поэтому пролегающие по уличной территории или неглубоко под землей трубы на зиму опустошают, чтобы они не полопались. Для их защиты применяются самые разные средства, в том числе и саморегулирующий греющий кабель для водопровода.

В это обзоре мы расскажем:

• Как работает саморегулирующий греющий кабель;
• Как его выбрать;
• Как смонтировать саморегулирующийся кабель;
• Как подобрать его длину.

Ознакомившись с представленным материалом, вы сможете защитить домашнюю систему водоснабжения от разрывов.

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

• Металлические проводники – обеспечивают подвод электроэнергии;
• «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
• Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

"Умный" полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

• Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
• Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
• Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см . Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.

Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения. Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении - сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см . После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

После того как вы уложите саморегулирующий греющий кабель на водопроводную трубу и выполните все необходимые электрические подключения, оберните полученное хозяйство слоем теплоизоляции – это воспрепятствует уходу тепла в атмосферу. Также существуют рекомендации по установке на систему обогрева системы водоснабжения защитных автоматов – они предотвратят утечку электроэнергии при разгерметизации изоляции.

Видео

Водопроводные трубы, залегающие на небольшой глубине, а также проходящие по не отапливаемым частям дома, нуждаются в подогреве. В противном случае возникает риск промерзания водопровода в период сильных холодов и прекращения водоснабжения дома. Для решения данной задачи приобретается специальный греющий кабель для водопровода, который прокладывается особым образом внутри труб или обматывается вокруг них. Производители выпускают изделия разной длины (от 2 до 20 и более метров), что позволяет осуществлять подогрев лишь восходящей из-под земли части водопровода или всей системы, находящейся в зоне промерзания грунта.

Как подготовить нагревательный кабель для труб к подключению к щитку можно посмотреть в видеоролике. Там же подробно объясняется способ изоляции второго конца электрической ленты для недопущения попадания влаги. Все необходимые расходники и детали идут в специальном комплекте, распаковав который приступают к подготовке кабеля к монтажу.

Устройство саморегулирующегося кабеля

Cаморегулирующийся греющий кабель выпускается в виде ленточного электрического нагревателя, параллельные проводники которого разделены тепловыделяющей полупроводниковой полимерной матрицей. Важной особенностью матрицы, являющейся сердцевиной нагревательного кабеля, является непрерывность нагрева, что позволяет:

• проводить обрезку кабеля в любом нужном месте, не опасаясь возникновения холодных зон;
• увеличивать/уменьшать количество вырабатываемого тепла в зависимости от изменения температурных показателей внешней среды.

Каждый участок самонагревающегося кабеля способен приспосабливаться к внешним условиям, причем это никаким образом не отражается на работе других его частей.

За счет нормирования тепловыделения для стандартизованных условий, указываемых в наименовании кабеля, система обогрева не может на практике перегреться в принципе. Наличие двух слоев изоляции позволяет обеспечить изделию:

• диэлектрическую прочность;
• защиту от истирания и ударных нагрузок;
• влагоустойчивость;
• защита от воздействия химических соединений.

Важно заметить, что резистивный кабель для обогрева труб на четверть дешевле саморегулирующих нагревательных изделий, зато они более надежны и экономичны в эксплуатации. Дело в том, что саморегулирующийся кабель может увеличивать мощность при снижении температуры, а при ее повышении - автоматически отключаться.

Схема пятислойной конструкции греющего кабеля: 1 - медные провода большого сечения; 2 - саморегулирующийся токопроводящий материал; 3 - изоляция из модифицированного полиолефина / фторполимера (FS-C-2X); 4 - оплетка из луженой меди для дополнительной защиты; 5 - наружная изоляция из модифицированного полиолефина

Выбор вида кабеля и расчет его мощности

Установка системы защиты водопровода от перехватывания и замерзания позволяет укладывать трубы выше уровня промерзания грунта. В некоторых случаях глубоко зарыть трубопровод в грунт невозможно по объективным причинам. Трубы, дополнительно обогреваемые электрокабелем, нуждаются в теплоизоляции. Это помогает снизить теплопотери и экономно расходовать потенциал греющего элемента. Толщина теплоизоляционного материала зависит от диаметра труб. Рекомендуемые значения данного параметра приведены в таблице:

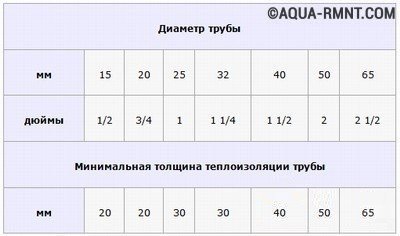

Минимальная толщина теплоизоляционного слоя трубы в зависимости от ее диаметра

При подборе нагревательного кабеля и расчете мощности учитывают:

• диаметр водопроводной трубы;
• материал, из которого изготовлены трубы;
• толщину теплоизоляции;
• теплопотери трубопровода, которые должны полностью перекрываться.

Особенности монтажа системы обогрева внутри трубопровода

Данный вид монтажа выбирают в том случае, если водопроводные трубы уже эксплуатируются и перемерзают в сильные морозы. Если саморегулирующийся нагревательный кабель планируется устанавливать внутрь трубы с питьевой водой, то необходимо приобретать изделие, имеющее допуск пищевой пригодности. Оболочка данных кабелей выполняется из фторсодержащего полимера, который тестируется на предмет пищевой безопасности. Для введения греющего кабеля внутрь трубы необходим сальник.

Монтаж саморегулирующегося греющего кабеля внутрь трубы идет через сальник

Если подведен в трубу сверху, то фиксация его положения не требуется. Если же нагревательный элемент подводится снизу, то для недопущения его сползания, требуется надежная фиксация.

Чтобы установить греющий кабель внутри трубы, надо точно измерить длину участка трубопровода, нуждающегося в подогреве. Запрещается осуществлять прокладку нагревательного кабеля сквозь запорные вентили. Место установки системы обогрева водопровода отмечают предупредительной надписью.

Все действия при вводе кабеля в полость трубы должны проводиться с особой аккуратностью и вниманием, так как нельзя допустить повреждения его внешней оболочки. Резьбу на фитингах в процессе установки лучше закрыть заводской лентой, как и другие острые предметы.

Способы закрепления нагревательного кабеля

1. Вдоль водопроводной трубы один кабель укладывается по прямой линии.

2. В отличие от первого способа, вдоль трубопровода укладывается по прямой линии несколько кабелей, параллельно друг другу.

3. Укладка электрокабеля проводится волнистой линией.

4. Кабель для обогрева водопроводных труб обвертывается вокруг трубопровода по спирали.

5. Несколько вариантов расположения греющей ленты на отдельно взятых элементах трубопровода (вентилях, коленах, фланцах и других участках).

Как закрепить греющий кабель поверх трубы?

При монтаже греющего кабеля снаружи трубопровода следят за тем, чтобы во время эксплуатации не происходило механического повреждения внешней оболочки (перетирания, сжатия, перехода через острые края, растяжения). Электрокабель плотно прикрепляют к трубе с помощью алюминиевой липкой ленты. Строго запрещено использовать вместо алюминиевого скотча пластиковую ленту.

Сначала закрепляют кабель на металлической трубе с помощью отдельных отрезков алюминиевого скотча, расположенных на расстоянии 30 см друг от друга. Затем поверх кабеля пускают тот же алюминиевый скотч по всей длине, чем обеспечивают:

• отсутствие прямого контакта с материалом теплоизоляции;
• прочность крепления к поверхности трубы;
• большую площадь теплоотвода.

Затем, тем же алюминиевым скотчем прикрепляют к трубе муфту, соединяющую нагревательную секцию с подводящим проводом, снабженным вилкой. Датчик терморегулятора располагают на равном расстоянии от проходящих линий кабеля, закрепляя алюминиевой липкой лентой.

Важные моменты – на заметку!

• Производители советуют проводить монтаж греющего кабеля на элементах водопровода при температуре от минус 15°С и выше.
• Минимальный диаметр изгиба электрокабеля равен сумме шести его диаметров.
• Систему обогрева трубопроводов кабелем снабжают в обязательном порядке УЗО (устройством защитного отключения), которое подбирают в соответствии с ПУЭ.
• После завершения установочных работ проверяют сопротивление греющего кабеля и изоляции.

Помимо водопроводов данное изделие используют для обогрева кровель, водостоков, труб канализации и др. Подбор и монтаж кабеля лучше доверить профессионалам, знающим все нюансы проведения подобных работ.

В условиях нашей страны проблема предотвращения перемерзания труб системы водоснабжения или канализации актуальна как ни в какой другой. Климатические условия, при которых глубина промерзания грунта для большинства регионов, кроме южных, достигает 2-х и более метров, настоятельно требует защиты труб от промерзания с помощью греющего кабеля.

Ведь при такой ситуации это не просто прекращение водоснабжения или утилизации сточных вод, а и необходимость производства широкомасштабных ремонтных работ с заменой участков сети.

Решением этой проблемы является дополнительный обогрев трубопровода, для которого используется греющий кабель для пластиковых труб.

Принцип действия кабельного обогрева

Применение труб из пластика все более популярно, учитывая тот фактор, что такие изделия редко разрушаются при перемерзании, поскольку материал изготовления пластичен сам по себе. Но греющий кабель для разморозки пластиковых труб применяется все более активно, поскольку позволяет избежать широкомасштабных ремонтных работ и продолжить эксплуатацию трубопровода.

Греющим элементом в таких системах является провод из сплава типа нихрома, покрытый термостойкой оболочкой. Непосредственно в контакте с ними располагаются дренажные провода, назначение которых – равномерное распределение тепла по сечению кабеля, чему способствует высокая теплопроводность материала.

Эти элементы изготавливаются из медных проводов. От первых двух составляющих тепло передается на оболочку из алюминиевого сплава с высокой теплопроводностью и равномерно распределяется по поверхности проводника. Кроме того, алюминиевая прослойка придает греющему кабелю дополнительную прочность.

Финишным покрытием проводника является термостойкий фторсодержащий пластик . Такая конструкция кабельной трассы для обогрева пластиковых трубопроводов обеспечивает его долговечность и функциональные качества.

Кроме перечисленных составляющих, в конструкцию изделия часто вводится сигнальная жила с датчиком, реагирующим на понижение температуры греющего кабеля, и подающим сигнал на включение реле схемы управления нагревом.

Такую греющую конструкцию для пластиковых труб целесообразно использовать для дачных и загородных домов, где человек присутствует периодически.

Типы греющих кабелей

По принципу действия кабеля для обогрева выпускаются в двух модификациях:

• резистивные;
• саморегулирующиеся.

Первые, после включения работают постоянно, подогревая воду в магистрали до температуры от + 5 до + 13 градусов, что зависит от сечения трубы и мощности греющего кабеля. Шнуры резистивного исполнения могут быть одножильными или двухжильными, разница между ними состоит только в схеме подключения.

Принцип действия саморегулирующегося кабеля основан на свойстве большинства проводников изменять свое сопротивление при изменении температуры окружающей среды. Так, при охлаждении проводника растет его сопротивление, а, следовательно, и степень нагрева.

Принцип действия саморегулирующегося проводника гораздо сложнее, а материал основного элемента довольно дорог. В результате цена такого кабеля для обогрева пластиковых магистралей составляет от 300 рублей за погонный метр и это только нижний предел.

Но при его использовании гарантирована практически постоянная температура систем водоснабжений или канализаций, а пластиковая труба не подвергнется деформации и разрушению.

При монтаже кабеля для подогрева часто применяются терморегуляторы для включения/отключения системы обогрева при изменении температуры воды в коммуникации. Такие устройства недешевы, но их нужно использовать с жилых домах с периодическим посещением. Кроме целостности системы, устройства способствуют значительной экономии электроэнергии.

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30 . Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

• намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

• прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

• размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Монтаж кабеля в пластиковых трубах производится с применением тройника специальной конструкции с обжимным элементом для герметизации вывода проводника. В зависимости от сечения кабеля, занимающего часть сечения водопровода, подводящая труба выбирается большего размера.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой . Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется . Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Особенностью устройства водосливных систем является необходимость их устройства с уклоном не менее 5 градусов в сторону канализационной магистрали. Если на участке устроена собственная водоочистка или водосборник, их нужно утеплять и обогревать отдельными устройствами.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

• устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
• некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
• ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Монтаж кабеля на пластиковых трубах настолько прост, что может быть выполнен своими руками на основании только руководства по выполнению этих работ и не требует дополнительных навыков.

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Заключение

Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.

С наступлением заморозков трубопровод подвергается воздействию низкой температуры. Притом сильный холод может не только заморозить жидкость внутри, но и стать причиной многочисленных разрывов коммуникации. Чтобы обезопасить себя от возможных неприятностей в виде отсутствия водоснабжения, лучше поместить трубу в греющий кабель. Но для начала стоит разобраться в устройстве, узнать его особенности и принцип работы.

Подогревающий кабель предназначается для коммуникаций, расположенных не слишком глубоко в земле или и вовсе проложенных на поверхности, собственно, те провода, которые не прогреваются в зимнее время. Поэтому многим владельцам частных домов приходится заниматься обогревом водопровода самостоятельно.

Подогрев труб происходит за счет нагревающих жил и других токопроводящих изоляционных элементов . Функционирует он только после подключения к электросети, после чего начинает отдавать тепло в окружающую среду. Существуют различные модели, их можно установить как сверху, так и внутри.

Существует два вида кабеля для обогрева труб:

• резистивный;
• саморегулирующийся.

В первом случае используется свойство металлов, которое нагревается под воздействием электрического тока. В этом проводе подогревается именно металлический проводник. Важно то, что количество выделяемого тепла у них всегда одинаковое независимо от того, какая температура на улице. Так как весной и осенью трубы уже не нуждаются в сильном обогреве, то на систему устанавливаются специальные терморегуляторы, с помощью которых и регулируется градус.

При установке резистивных проводов нельзя укладывать их слишком плотно друг к другу, а также нужно следить, чтобы они не пересекались. Так как в такой ситуации они достаточно быстро перегреваются, что приводит к их поломке. Также стоит добавить, что такой материал нельзя обрезать, поэтому, если приобретается целая катушка кабеля, его нужно будет уложить целиком.

Саморегулирующийся провод представлен в виде металлополимерной матрицы , которая работает за счет того, что по кабелю проходит ток, который нагревает полимер. Сам материал располагается между проводниками. Полимерный материал занимается регулировкой температуры самостоятельно, за это он и получил свое название.

Можно отметить несколько преимуществ такого провода:

• не перегорает;
• укладывается в любом виде;
• можно обрезать необходимую длину.

К минусам можно отнести только стоимость, она достаточно высока, хотя эксплуатационный срок полностью оправдывает финансовые затраты. Если соблюдать все правила, то изделия прослужат 10−12 лет.

Укладывать нагревательный кабель для труб можно двумя способами: снаружи или внутри. Притом для каждого вида существует свой провод и своя техника укладки. Как смонтировать систему, подробно указано в технической характеристике.

Возможна установка провода для обогрева внутри трубопровода. В этом случае он должен соответствовать таким требованиям:

• электрическая защита не менее IP 68;
• оконечная муфта должна быть герметичной;
• оболочка, которая прикрывает жилы, не должна выделять вредные вещества.

Для закладки кабеля внутрь необходимо на кончике трубы установить специальный тройник. Затем с помощью сальника, обычно он имеется в комплекте, вставляется провод.

Также нужно обратить внимание на то, что соединительная муфта должна быть расположена за пределами трубопровода и сальника, так как она не приспособлена к влажной среде.

Сам тройник может быть установлен абсолютно под любым углом отвода, это может быть и 90, 120 и 180 градусов, в таком случае кабель не нужно фиксировать, будет достаточно просто заправить его внутрь.

Греющий кабель наружного типа закрепляют немного иначе, он должен плотно прилегать к трубопроводу. Если монтируются металлические трубы, то изначально их следует тщательно очистить от грязи и ржавчины, затереть места сварки, чтобы они не смогли повредить проводник. И уже после этого укладывают провода, при этом их требуется фиксировать на расстоянии в 25−30 см, делается это при помощи металлизированной клейкой ленты, также можно воспользоваться пластиковыми хомутами.

Существует еще один вариант монтажа: нагревательные провода укладываются спиралью, но нужно следить, чтобы кабель не имел резких перегибов и многократных изгибов. Легче всего размотать муфту, а затем аккуратно намотать освободившийся провод на трубу.

Если планируется обогревать пластиковый водопровод, то предварительно нужно обклеить его металлизированным скотчем, так как он повышает теплопроводность, обогрев в таком случае будет более интенсивным.

Помимо кабеля для обогрева, необходимо дополнительно утеплить трубы. Использовать для этого минеральную вату нельзя, дело в том, что она во влажном состоянии полностью теряет свои теплоизоляционные возможности. При этом в холодное время она замерзает и просто рассыпается в труху. А так как обеспечить сухую среду вокруг труб не представляется возможным, то от такого утеплителя лучше отказаться.

Не стоит приобретать и материал, который имеет свойство сжиматься под действием тяжести, так как это также влияет на теплопроводность. Если трубы расположены в специальной канализации, на них там ничего не давит, то использовать такой утеплитель разрешено, а вот если трубопровод проходит просто под землей, то ему требуется жесткая теплоизоляция.

Специалисты советуют использовать в качестве утеплителя пенополистирол. Он обладает отличными теплоизоляционными характеристиками, ему не страшна повышенная влажность или сырость, он способен вынести даже критические нагрузки.
