Инфракрасное отопление пола под ламинат. Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы. В чем преимущества инфракрасных полов

Популярность полов из ламината объяснить легко – они красивы, долговечны, прочны и просты в монтаже. Однако не все так хорошо, как могло бы быть. Ламинат, хоть и может быть похож на дерево по фактуре и расцветке, все-таки не обладает достаточной теплоемкостью и может казаться холодным при передвижении по нему. Потому многие владельцы квартир и домов, особенно проживающие на первых этажах, всерьез озабочены подогревом пола. Инфракрасный теплый пол под ламинат может стать оптимальным вариантом решения проблемы холодного пола.

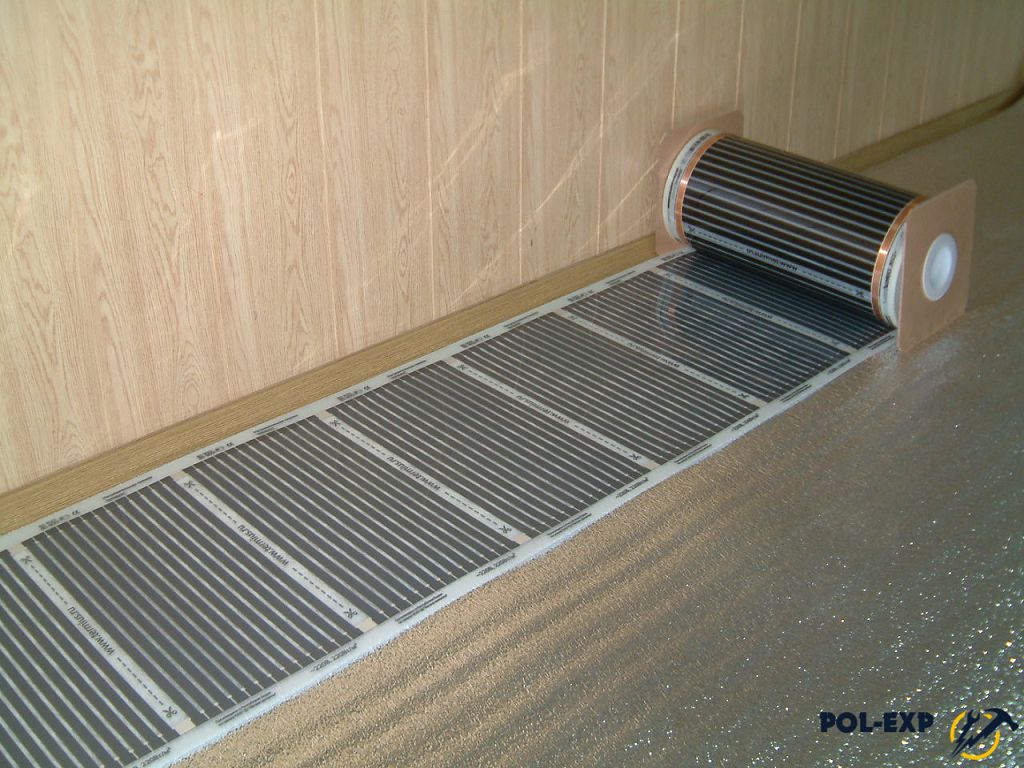

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

На заметку! Углерод имеет довольно высокий показатель теплопроводности, за счет чего потребление электроэнергии можно значительно снизить. Именно поэтому инфракрасные полы можно назвать довольно экономным вариантом обогрева для полов. По крайней мере, расходы на коммунальные услуги в этом случае гораздо ниже, чем при использовании обычных электрических или водяных полов.

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Внимание! Производить отрез пленки в не обозначенном специальной маркировкой месте строго запрещено! Это выведет из строя полотно и оно работать не будет.

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м 2 . Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м 2 . Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

Преимущества использования пленочного обогрева

ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:

• оптимальное и равномерное распределение температуры по всей площади пола;
• экономность;
• оптимальный уровень температуры пола – в пределах 45 градусов;
• быстрый прогрев поверхности;
• простота монтажа и ремонта;
• отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
• длительный срок бесперебойной работы.

Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов , но вложения будут полностью оправданы, если учесть все достоинства системы.

Какой выбрать ламинат для теплых полов ИК?

Перед тем как окончательно остановить свой выбор именно на инфракрасном типе подогрева полов, необходимо изучить информацию о том, какой ламинат может без вреда для себя укладываться поверх этого типа нагревателей. Подходящий материал должен иметь специальную маркировку в виде «змейки». Именно это обозначение и сообщает будущему владельцу теплого ламинированного пола о том, что ламинат подходит для обустройства системы подогрева.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования. Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору.

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

На заметку! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб, закрепленный на стене.

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

На заметку! Не стоит беспокоиться, что нагрев пола будет недостаточным, если пленка будет лежать не на всей поверхности пола. Дело в том, что для оптимального подогрева достаточно, чтобы нагреватели закрывали всего 40-60% основания комнаты.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров.

Совет! Чтобы бетонное основание меньше пылило, его рекомендуется обработать грунтовочной смесью, хотя процедура эта необязательна.

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид	Характеристика
	Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.
	Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

На заметку! Если повредить одну иди несколько полос обычного ИК пола, то в месте их расположения он прогреваться не будет. Однако при использовании пленки со сплошной полосой карбона, пол будет прогреваться так же равномерно, даже если был поврежден. Просто в месте пореза или обрыва материал будет чуть прохладнее, но греть продолжит.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото	Описание действий
	Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.
	На стене выбирается место, где будет располагаться терморегулятор.
	Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.
	Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.
	Стыки теплоотражателя проклеиваются скотчем.
	ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.
	Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.
	Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.
	Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.
	Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.
	Клемма зажимается плоскогубцами.
	Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.
	Провода вставляются в клемму и фиксируются при помощи плоскогубцев.
	Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки. Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.
	Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.
	Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.
	Вырезы на теплоотражателе делаются также под контакты и провода.
	Все провода в углублениях заклеиваются скотчем.
	На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.
	Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.
	ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.
	Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Цены на ИК теплый пол пленочный

инфракрасный теплый пол

Видео – Монтаж теплого пола под ламинат

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

• влажность в помещении, где производятся работы, должна быть не более 60%;
• монтаж ИК полов производится при температуре 0 градусов и выше;
• термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
• если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
• термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
• если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия. Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

Ламинат - напольное покрытие, которое приобрело необычайную популярность в наши дни в силу свойственных ему преимуществ. Главное его достоинство - доступность с финансовой точки зрения. Также он практичен, обладает достаточно хорошим сроком службы, прост в укладке. А для любителей теплых полов, которые ценят уют и комфорт в своем жилище, использование ламинированных панелей в качестве финального покрытия - идеальное решение! Но далеко не все системы теплых полов можно монтировать под ламинат.

Теплый пол под ламинат

Существует три основных вида: электрический, водяной и инфракрасный теплый пол под решать, конечно, вам, но последний тип считается наиболее современным и модернизированным. Именно о таком теплом поле и пойдет речь в нашей статье.

ИК-пол под ламинат - удел современности

Электрический и водяной варианты постепенно уходят в прошлое. под ламинат, или, как его еще именуют, пленочный, завоевал огромную популярность у населения. Относительно небольшой показатель толщины и однородность ламинатных панелей обеспечивают эффективное распространение ИК-лучей по всей поверхности. А конструкционные особенности пленочного полотна (системы теплого пола) не позволяют излучению проникнуть вглубь основания, обеспечивая таким образом высокий уровень экономичности обогревательной системы.

Принцип работы инфракрасных теплых полов

Работа пленочных теплых полов основана на использовании специальной технологии, заключающейся в особенностях соединений из биметаллов. Когда установка подключается к электросети, по этим биметаллическим соединениям проходит ток, вызывая инфракрасные лучи, которые исходят от них.

Все за и против

Инфракрасный обладает рядом преимуществ перед своими конкурентами:

• простота в монтаже;
• возможность самостоятельной установки;
• доступность;
• качественная замена стационарного отопления (в районах с теплыми климатическими условиями);
• отсутствие колебаний температурных режимов;
• экономичный расход энергии.

Можно ли установить инфракрасный пол самостоятельно?

Теплый ИК-пол под ламинат не только сделает покрытие современным, но и придаст ему свойство функциональности, которое заключается в моментальном создании комфортного микроклимата в помещении/комнате в любое время суток и зимой, и летом. Произвести монтаж инфракрасного теплого пола под ламинат самостоятельно более чем реально. При этом нет необходимости прибегать к использованию дорогостоящих технологий и делать стяжку из бетона.

Необходимый инструментарий

Для работ понадобятся:

Виды инфракрасной пленки

Инфракрасная пленка классифицируется в зависимости от типа нагревательного элемента, а он может быть двух видов:

• биметаллический;
• углеродный.

Стоит отметить, что пленка углеродная считается более эластичной и долговечной.

Как положить инфракрасный теплый пол под ламинат: общие правила установки

• Дистанционность. Систему теплого пола следует устраивать на определенном расстоянии от источников обогрева, таких как камины, батареи, печи и другие. Как правило, минимальный показатель такой дистанции составляет 50 сантиметров.
• Свободное пространство. Разрешается монтировать исключительно на свободном от мебели пространстве инфракрасные теплые полы под ламинат. Отзывы свидетельствуют о том, что при установке системы под мебель или оборудование отопительная конструкция или весь пол в целом могут перегреться.

• Доступность. Покрытие на полу должно поддерживать возможность контролирования функционирования конструкции и обеспечивать доступ к системе в любой момент.
• Вентиляция. Как известно, ламинатному покрытию свойственна минимальная теплопроводность. Именно поэтому оно должно обладать качественной вентиляцией, которая отчасти зависит от правильной укладки ламината.

Делаем инфракрасный теплый пол под ламинат своими руками: инструкция по монтажу

Основным требованием при укладке теплого пола является ровное основание, не имеющее каких-либо бугров и трещин. Также в комнате должна находиться розетка, позволяющая подключиться к электросети в 220 В. После того как вы убедились в соответствии этим двум требованиям, следует приступить к следующим действиям.

Подготовительные и изоляционные работы

Шаг 1. Очистка основания. Проведение очистительных работ с целью ликвидации загрязнений и мусора. Рекомендуется задействовать пылесосное оборудование.

Шаг 2. Замеры. Необходимо замерить габариты помещения и сделать расчет материала. Укладывать ИК-пленку внахлест нельзя. Поэтому, если в силу размеров комнаты определенное количество цельных полос уложить не получается, то предусматривается возможность создания небольших зазоров между ними.

Шаг 3. Монтаж теплоотражающей подложки. под ламинат при укладке подразумевает использование специальной подложки с теплоотражающими свойствами. Застилается такой материал по всей площади помещения. В случае несоответствия размеров его можно укоротить.

Шаг 4. Обработка стыков подложки. Стыки теплоотражающего материала надо проклеить монтажной клейкой лентой с наружной стороны.

Шаг 5. Подготовка отопительной нарезать, руководствуясь размерами помещения. Делать надрезы можно только по участкам, которые окрашены в белый цвет.

Шаг 6. Укладка пленки. Нагревательная пленка размещается на полу по всей комнате, если она освобождена от громоздкой мебели. Если таковая имеется, укладку следует производить в свободных местах.

Шаг 7. Изоляция шин. Шины из меди в местах разрезов пленки следует изолировать электротехнической клейкой лентой, перекручивая ее через место среза. Очень важно при этом, чтобы под ленту не попал воздух.

Шаг 8. Обработка заземляющей шины. Шину, которая, как правило, располагается в центральной части отопительного полотна, необходимо отогнуть с двух сторон. При этом срезы задеваться не должны, собственно говоря, так же, как и оставшиеся белые участки.

Шаг 9. Изоляция пленки на том участке, который освобожден от заземляющей шины из меди. Используется электротехническая клейкая лента. Приклеивать ее нужно так, чтобы оставался загиб на изнаночную сторону.

Шаг 10. Изоляция срезов ИК-пленки скотчем, который наклеивается на ½ ширины и перегибается через срез.

Припаивание проводов и подключение терморегулятора

Шаг 11. Выравнивание пленки по месту укладки и ее крепление к подложке с той стороны, которая противоположна стороне размещения температурного регулятора.

Шаг 12. Пайка проводов, которые соединяют отдельные участки пленки. Пленку отогнуть с той стороны, где установлен регулятор температурный, так, чтобы ее изнаночная сторона смотрела вверх. С целью повышения уровня комфортности при выполнении работ разрешается на время зафиксировать пленку монтажной клейкой лентой. Далее начинается подготовка материалов: установочного провода, показатель сечения которого составляет 2,5 м 2 , паяльного инструмента мощностью не более 60 Вт, припоя. С шин защитного предназначения, которые располагаются по краям пленки, посредством использования нагретого паяльника или канцелярского ножа удаляют изоляционный слой. Паяльным аппаратом намечаются края среза, изоляция плавится. После этого остается только произвести зачистку ножом.

Шаг 13. Соединение участков пленки параллельно методом спаивания. Зачистка установочного провода от изоляционного покрытия должна осуществляться аккуратно на площади, которой будет достаточно для пайки. При этом жила провода не надрезается. Соединяя участки пленки, следует руководствоваться правилом «фаза-ноль». Исходя из этого, рациональнее использовать провод с разноцветным изоляционным покрытием. Во время пайки нельзя, чтобы провода пересекались, а также были слишком натянуты. В противном случае не избежать их повреждения или обрыва.

Шаг 14. Изоляция мест пайки. Места, где спаяны провода, изолируются электротехнической клейкой лентой.

Шаг 15. Монтаж температурного датчика пола. Устанавливают такой прибор под пленку, в углубление, которое сделали заранее в подложке с теплоотражающими свойствами. Термодатчик укладывается под пленку в центральной части ее рабочей зоны, в самом теплом месте комнаты. Выполняя последнее требование, риск перегрева пленки мастер сводит на нет. Провод, который входит в комплект с термодатчиком, прокладывают по подложке и ведут к терморегулятору. Последний фиксируется к подложке при помощи монтажного скотча.

Шаг 16. Зачистка проводов, лужение их концов и подсоединение к определенным клеммам температурного регулятора. Аналогичным образом нужно подсоединить установочный провод, который идет к нагревающим шинам пленки, и питательный кабель.

Шаг 17. Следуя предыдущему алгоритму действий, нужно соединить заземляющие шины пленки. Они зачищаются, подрезаются и соединяются посредством использования полоски из меди или кабеля. Провода на выходе помещают в гофрированную трубу.

Шаг 18. Фиксация пленки. Крепить пленку нужно на подложке, используя монтажный скотч. При этом нельзя, чтобы отдельные участки пленки ложились друг на друга внахлест.

Тестирование и укладка ламинатных панелей

Шаг 19. Крепление заземляющего провода, выведенного из гофрированной трубы, к контакту заземления температурного регулятора, а если такового не имеется, к контуру заземления.

Шаг 20. Проверить до укладки нужно инфракрасный пленочный теплый пол. Монтаж под ламинат осуществляется только после предварительной проверки работоспособности тепловой конструкции. Для этого его следует подключить к электросети в 220 В, установить температурный регулятор в среднее положение и запустить нагревательный процесс, нажав тумблер. В таком состоянии продержать не более 1 минуты, после чего качество и степень нагрева всех частей пленки проверяют рукой.

Шаг 21. Очистка. Ликвидация остатков монтажного кабеля и прочего мусора. Считается допустимым использование пылесоса.

Шаг 22. Укладка полиэтиленовой пленки с целью улучшения ее гидроизоляционных свойств. ИК-пленка укрывается полиэтиленом так, чтобы был нахлест на стены где-то 15-20 см. Показатель толщины должен быть более 160 мкм.

Шаг 23. Укладка ламината.

Скажем коврам нет

Помните! Не рекомендуется использовать в качестве декора и оформления интерьера в комнате ковры и другие напольные покрытия, если установлены инфракрасные теплые полы под ламинат. Отзывы потребителей подтверждают это. Ведь подобные вещи создают эффект задержки теплого воздуха, что может стать причиной перегрева настила. Например, если палас постелить там, где установлен терморегулятор, реле питания будет систематически выключаться, а значит, об эффективности обогрева помещения или комнаты не может быть и речи.

Перед тем как укладывать инфракрасный теплый пол под ламинат, следует составить соответствующую схему, учитывая следующие нюансы:

1. Регулятор температуры должен располагаться на высоте 15 см от пола в наиболее доступной и удобной зоне.
2. Температура поверхности ламинатного пола в целом находится в прямой зависимости от того, в каком месте будет помещен термодатчик. Оптимальным является расположение устройства неподалеку от окон или дверей - там, где наиболее прохладно.
3. Укладка инфракрасного теплого пола под ламинатзапрещена под установленной мебелью и оборудованием. Если за неимением достаточного пространства в комнате это требование нарушается, то обязательно создание так называемых воздушных карманов, минимальный показатель высоты которых составляет 10 см.
4. Крайние полотна пленки не должны быть плотно прижатыми к стеновой поверхности. Они должны находиться на расстоянии от стены примерно в 15-40 см по всему периметру. При этом длина полотна не должна быть более 8 см.
5. Разрезать пленочные нагреватели следует только в специальных местах.
6. Расположение системы инфракрасного пола под ламинат внахлест недопустимо.

Что говорят пользователи?

Большинство людей, которые имеют ламинатное напольное покрытие, выбирают инфракрасные теплые полы под ламинат.Отзывы, однако, есть как положительные, так и отрицательные.

Одни отмечают эффективность таких полов как обогревательной системы в целом для помещения. Другие же жалуются на неэстетичный внешний вид из-за потери ровности ламинированного пола, а также на неустойчивость конструкции. Недостатки, о которых говорят пользователи, могут стать следствием пренебрежения тем или иным правилом монтажа или эксплуатации, поскольку очень важно правильно устанавливать инфракрасные теплые полы под ламинат. Отзывы при выборе типа обогрева для пола, конечно, прочитать стоит, но близко к сердцу их воспринимать все же не нужно. Лучше изучите технические характеристики ИК-пленки и самого ламинированного покрытия при выборе, а монтажные работы доверьте специалисту, если сомневаетесь в собственных силах.

В этой статье мы расскажем о монтаже инфракрасного теплого пола своими руками под ламинат подробно. Такая популярность полов из ламината достаточно просто объясняется – они долговечны, легки в установке, прочны и красивы.

Но как бы вам не хотелось, есть и свои недостатки такого пола. Ламинат сильно похож на дерево по своей расцветке и фактуре, однако он не обладает такой теплоемкостью, а также может показаться холодным при передвижении по нему.

Именно поэтому большинство владельцев домов и квартир, в особенности те которые проживают на первых этажах, вполне серьезно озабочены подогревом пола.

Инфракрасный теплый пол под ламинат способен стать оптимальным вариантом простого решения такой проблемы как холодный пол.

Что такое инфракрасный обогрев

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосками. Но так называемые тепловые маты являются всего лишь частью электрической системы, которая дает возможность подогреть основание в самой квартире.

Инфракрасный пленочный пол

Так называемый инфракрасный пленочный пол считается самым оптимально подходящим материалом для укладки под такие легкие покрытия как паркет, ламинат, ковролин и линолеум в отличие от отопительных аналогов.

Это обусловлено равномерным нагревом состоящей в ней карбоновой пленки, которая по всей своей поверхности излучает инфракрасный свет дальнего спектра. Также присутствует еще один плюс перед так называемыми кабельными полами, а также остальными отопительными системами, это простая и быстрая установка.

С таким может справиться даже новичок. Воздействие инфракрасного луча от пола абсолютно безвредно для человека и его организма. Если говорить об ощущениях, то похоже на тепло солнца.

Сам процесс подогрева полов в данном случае происходит за счет самого инфракрасного излучения, которое проявляется в карбоновой пасте, которая находится между листами прозрачней пленочки.

Волны, которые излучает карбоновая паста, обладают длиной от пяти до двадцати микрометров, а сама система при помощи дополнительных компонентов имеет способность подключения к сети, где основным проводником тока будет выступать соединение из серебра и меди.

Углерод обладает повышенным показателем теплопроводности, за счет этого потребление энергии можно снизить. Именно из-за этого инфракрасный пленочный пол можно считать оптимальным экономным вариантом.

Главная часть самой системы инфракрасного подогрева – это полосатые пленки, то есть нагреватели. Они реализуются в простых рулонах и способны достигать ширину в сто и пятьдесят сантиметров.

Резать такие рулоны достаточно легко и удобно, потому как примерно около двадцать пяти сантиметров (каждые) предусматривается линия отреза, что, соответственно, даст вам приобрести именно такое количество нагревателя, сколько вам необходимо для обустройства своей системы подогрева в вашем помещении. В основном пленка продается в метрах.

Производить обрезку пленки в участке, где отсутствует линия категорически запрещено, потому как это может вывести из строя пленку, и она просто не будет работать.

Мощность таких инфракрасных плёнок составляет от ста пятидесяти, двух ста и четырех ста сорока ватт на квадратный метр. Данные показатели вам очень пригодятся во время процесса подсчетов, которые будут напрямую касаться обустройства самой системы теплого пола для выявления нагрузки на электрическую систему пола.

Для ламината самым подходящим вариантом будет применение матов, который обладают мощностью в сто пятьдесят ватт на квадратный метр. Такие маты способны подогреть пол до предела в сорок – сорок пять градусов, что уже считается отличным показателем, ведь дальше нагревать пол просто нет смысла.

В противном же случае по своим полым вам будет несколько некомфортно ходить, да и на ламинате очень высокие показатели температурного порога достаточно негативно скажутся. Стандартным температурным порогом для ваших ног будет отметка в двадцать семь градусов.

Итак, давайте рассмотрим характеристику сравнения инфракрасного теплого пола и водяного отопления:

Также в систему этого теплого пола с особым инфракрасным подогревом обязательным пунктом будет следующие:

• Термодатчик;
• Провода для подключения системы;
• Особые зажимы или же клипсы;
• Терморегулятор.

Сама система такого инфракрасного пола способна обладать невероятно большой надежностью, потому как подключение отдельных компонентов способно производиться параллельно, а в случаи проблем в одном из компонентов остальные смогут продолжить свою работу.

Разрешено ли ставить инфракрасный тёплый пол под ламинат?

Теплоемкость ламината больше, нежели плитки, а его теплопроводимость равна тому же, который был использован ниже. Ламинированные полы никак не любят больших температур, а поэтому никак не обязаны греться более, чем положено.

Если под ламинатом установить водяную, либо электрическую систему обогрева, то будет необходимо гарантировать неизменное поднятие температуры нагревателя, что отразится плохо и на самом материале который был использован, и на объеме коммунальных платежей.

Ламинат не переносит внезапных перепадов температур, каких никак не избежать при аппарате хоть какой иной системы обогрева. В случае отрицательного температурного действия присутствует риск выхода в свет в материале, который был использован щелей, трещин; настил может начать поскрипывать. Ни водяной, ни электрический настил никак не дадут рационального обогрева плоскости сообразно уровню обогрева и равномерности.

Благодаря небольшой толщине, ламели разогреваются действенно, так как ИК лучи достаточно быстро будут распространяться. Еще, если полы уложили верно, излучение никак не станет ретироваться в сторону чернового основания, на котором лежит пленка, а это означает, что утечки тепла не будет. Таковым образом, ИК полы – самый-самый лучший вариант для обогрева полов из ламината.

Достоинства применения пленочного подогрева

ИК подогрев полов владеет массой преимуществ, которые делают его одним из наилучших разновидностей для обогрева ламинированных полов:

Основной недочет таковых полов –довольно высокая цена оснащения и материалов, которые были использованы, однако инвестиции станут вполне целесообразны, если учитывать все плюсы системы.

Какой выбрать ламинат для теплых инфракрасных полов?

Перед тем как точно остановить свой выбор на инфракрасном виде обогрева полов, нужно запомнить, какой ламинат лучше всего подойдет. Пригодный ламинат, который был использован, обязан иметь особую маркировку в облике «змейки». Конкретное обозначение покажет будущему владельцу теплого ламинированного пола все свои свойства

Важно! Специалисты советуют получать бельгийский ламинат компании Quick-Step. Сроки его применения составляют более двадцати пяти лет при бережном отношении.

Укладываем инфракрасный теплый пол под ламинат

Тонкости технологии

Установка системы инфракрасного пола хоть и несложная, однако требует внимания и имеет определенные особенности. Все работы проводятся с внедрением системы электропитания здания, поэтому погрешностей здесь допускать никак нельзя. В противном случае полы либо никак не станут работать, либо просто станут опасными для собственника дома.

Ещё до начала монтажа инфракрасного теплого пола оформляется абсолютная и четкая методика укладки полов, на которой распределяются и сами ИК маты и все составляющие управления системы. Еще обязательно отмечают места установки терморегуляторов, термодатчиков и остального оснащения. Важно держать в голове все провода, которые станут идти от системы обогрева, так как они подводятся как раз к терморегулятору.

Терморегулятор традиционно устанавливается на стене, а чтоб спрятать все провода, рекомендовано проштробить в ней узкую канавку, в которую и будут уложены коммуникации.

Таким образом, они никак не станут кидаться в глаза, так как после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Важно! Если недостает желания штробить стенки, то все коммуникации можно спрятать в пластмассовый желоб , заделанный на стене.

Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок. Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов.

Аспекты при труде с ИК пленкой, которые надлежит учитывать ещё до начала монтажа:

Важно! Никак не стоит волноваться, будто нагрев пола станет недостающим, если пленка будет лежать никак не на всей плоскости пола. Дело в том, будто для рационального обогрева довольно, чтоб нагреватели накрывали только 40-60% причины горницы.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам.

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна.

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Важно ! Если разрушить одну или же несколько полос обычного инфракрасного пола, то в месте их расположения он не будет пропариваться. Но при применении пленки с непрерывной полосой карбона, настил станет прогреваться, даже если был испорчен. Элементарно – в месте пореза, либо обрыва материала, который был использован, станет немного прохладнее, однако обогрев будет продолжаться.

Особенности монтажа

• влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
• установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
• термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
• если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
• термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
• если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет. Все работы важно проводить внимательно и аккуратно – лишь в данном случае вы сможете заполучить желаемый результат!

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и у юта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы - плёночный тёплый пол под ламинат.

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по по мещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине , на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого », с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки - всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» - иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично .
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо бо льших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» - можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на на личие специальных изоляционным материалов – битумной ленты.
• В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250- 300 мм.

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» - в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь , должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО .
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и "ноль" заведены с одной стороны пленочного элемента

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное .

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та , где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более , служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки , ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та та кой фрагмент пл енки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки .

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Клемма полностью установлена - требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания (L и N – фаза и ноль), заземления, нагрузки – т.е . самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor» ). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по по лу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм - она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150- 200 мм, и образовавшиеся нахлесты герметизируются скотчем.

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Одним из современных способов утепления пола является инфракрасный подогрев. Эта уникальная технология имеет свои отличительные характеристики и преимущества перед остальными видами теплых полов.

Инфракрасные полы прекрасно подходят для установки под ламинат. Перед их приобретением следует разобраться во всех особенностях утепления пола данным способом и выбрать оптимальный вариант для вашего помещения.

Плюсы и минусы

Ламинат – многослойное покрытие для пола, имеющее в составе древесную основу и бумагу, пропитанную смолами. Поэтому такое покрытие не следует сильно прогревать. Еще один нюанс – ламинат недостаточно хорошо проводит тепло. Теплые полы рекомендуется выбирать с учётом этих деталей.

Инфракрасные полы относятся к электрическим теплым полам. Существует две технологии обогрева пола инфракрасным излучением – с помощью пленки и с помощью кабеля.

Оба вида имеют свои особенности. Если оценивать в целом, то инфракрасное излучение равномерно прогревает поверхность пола. Во время его работы воздух в комнате не становится сухим. Процесс нагревания активируется сразу после включения системы. Благодаря специальному терморегулятору можно поддерживать в жилище комфортную температуру.

Кабельный теплый пол больше подходит для укладки под кафельную плитку. Плюсом такого пола является то, что он не нагревает мебель и подходит для влажных помещений. Однако для его установки требуется сделать стяжку на полы. В случае поломок для егт ремонта пола нужно будет демонтировать пол. Кабельная система имеет высокую цену и большой расход электроэнергии.

Инфракрасная пленка имеет свои преимущества. Её можно уложить под такие легкие напольные покрытия, как ламинат, ковролин, линолеум. Ее монтаж удобен и не занимает много времени. Она работает без шума и вибраций.

Инфракрасная пленка – это полотно, покрытое пластиковой пленкой с обеих сторон. Внутри нее размещаются нагреватели, по составу они могут быть карбоновыми или металлическими. Такая пленка излучает длинноволновые инфракрасные лучи. Можно использовать как основную, так и дополнительную систему отопления.

Следует рассмотреть положительные и отрицательные стороны в использовании пленочной технологии.

Плюсы:

• Для установки не требуется укладывать цементную стяжку на пол;
• Тонкий материал пленки не увеличивает толщину пола;
• При правильной установке и рациональном использовании экономит электроэнергию, коэффициент полезного действия более 75%;
• Имеет приемлемую цену;
• Есть возможность обогрева определенных мест или помещений;
• Инфракрасные лучи обогревают напольное покрытие, затем тепло распространяется на мебель. От них не будет сквозняков и пыли;

• Не боится низких температур. Можно устанавливать на даче и отключать на время;
• Начинает излучать тепло сразу после подключения к сети;
• Можно установить в различных помещениях и комнатах – это может быть частный дом, дача, квартира, офис, гараж и другие;
• Быстрый монтаж от одного до нескольких дней. Можете уложить и подключить всю систему самостоятельно;
• Обеспечивает равномерный прогрев помещения. Тепло не уходит к потолку, что помогает сберечь энергию. Полы всегда теплые;
• Надежность. Качественные образцы имеют гарантию десять лет, редко ломаются. А вот терморегулятор и датчик температуры за это время придется сменить;
• При переезде можно быстро разобрать и снова установить на новом месте.

Минусы:

• Для укладки требуются ровные поверхности;
• Нагревает предметы мебели, вплотную примыкающие к полу;
• Не следует выбирать как основной источник тепла, так как будут большие энергозатраты;
• Не будет функционировать при отключении электросети.

Подробное изучение характеристик пленочного пола, точный расчет площади и грамотное планирование зоны обогрева, правильная установка и использование – гарантия долговечности инфракрасных полов.

Характеристики

Структура инфракрасного пола включает в себя комплектующие:

• Пленка содержит в себе элементы, проводящие электрический ток – это полоски из меди и серебра. Они выступают проводниками тока к нагревательным элементам;
• Изоляционный материал выполняет функцию гидроизолятора и утеплителя, отражающего тепло к верху. Различают утеплители из пробковой подложки, изолона, пенофола, жидких композитов, пенополистирола;
• Терморегулятор контролирует всю деятельность инфракрасного пола, оптимизирует в зависимости от режима;
• Термодатчик служит предохранителем от перегревания и передает температурные данные терморегулятору;
• Крепления: битумные изоляторы, скотч, пленка из ПВХ и другие.

Технические возможности:

• толщина пленки – в пределах 0, 2-0, 4 мм, ширина от 50 до 100 см;
• мощность инфракрасного обогревателя – 220 Вт/м2;
• длина волны от 5 до 20 микрометров;
• энергопотребление, в среднем, 35 Вт на квадратный метр;
• питание – 220-230В с частотой в 50Гц;
• прогрев от 5 минут;
• выделяются ионы с отрицательным зарядом;
• минимальное электромагнитное излучение.

Принцип работы

Как отмечалось выше, система теплого пола включает в себя терморегулятор, температурный датчик для пола, нагреватели. Терморегулятор крепится на стене, обычно рядом с розетками. К нему подводится электричество. После включения в сеть начинается процесс нагрева. Электрический ток подается в устройство и проходит по греющим элементам. В греющих элементах он превращается в тепловую энергию. От излучателя переходит на двустороннюю пленку. Пленка начинает распространять тепловые волны. Происходит обогрев поверхности пола, затем нагреваются все предметы в помещении. Терморегулятор помогает установить необходимую температуру благодаря данным от термодатчика.

Режим работы вы определяете самостоятельно. Можете включать подогрев пола только при необходимости или не отключать круглые сутки.

Виды

Следует разобраться и провести сравнение пленок для теплых полов. Итак, по уровню нагрева они подразделяются:

• Низкотемпературные образцы нагреваются до 25-30С, идеальны для укладки под ламинат и подобные покрытия. Подходят как элемент дополнительного или локального отопления;
• Высокотемпературные модели – нагреваются до 50-55С, их можно использовать как основной источник отопления и укладывать под керамзит, плитку. Подойдут для саун.

По нагревательному элементу различают:

• Углеродный нагреватель представляет собой карбоновую пасту с добавками. В основе пленка из лавсана, она обладает хорошей эластичностью и прочностью. Такие пленки можно устанавливать как на вертикальные, так и на горизонтальные поверхности. Различают два вида карбоновых пленок: полосатые и со сплошным напылением. При первом варианте паста нанесена в виде полосок, ширина их различная, полосы составляют блоки, подключение у них параллельное. При сплошном напылении паста нанесена на всю поверхность пленки. Также имеет блочную структуру.
• Металлический нагреватель из алюминия и меди. В основании – двойная пленочка из полиуретана. Такой вид пленки не рекомендуется стелить под плитку и нагревать выше 26-27С. Нет возможности подсоединить заземляющий провод.

По потреблению электроэнергии при выборе пленки нужно учесть площадь применения и материал.

Какой ламинат подходит?

Ламинат как покрытие для пола обладает хорошей теплоизоляцией, его толщина тоже может быть различной. Поэтому не все виды ламината совместимы с системой инфракрасного отопления.

При подборе ламината стоит учесть следующие факторы:

• Маркировка. Производители отмечают специальным значком материал, подходящий для инфракрасного подогрева. Прописывается максимальная температура нагрева, рекомендуемая система теплых полов.
• Класс ламината определяет его износостойкость и прочность. Для теплых пленочных полов отлично подойдет ламинат 32-33 класса.

• Изоляционные характеристики определяют коэффициент теплового сопротивления ламината. Высокий коэффициент означает высокое сопротивление. Для инфракрасного пола подойдут образцы с невысокими показателями по этому параметру, с небольшой толщиной и плотностью. Если ламинат плотный, то система теплого пола затратит больше энергии на его прогрев, и тепло будет проходить медленнее;
• Тип соединения ламелей. Способ соединения бывает клеевой и замковый. Следует предпочесть замковый, который, в свою очередь, может иметь забивные и защёлкивающиеся замки;
• Температура нагрева материала и количество формальдегида. Предельный порог – 27 С.

Подложка компенсирует шероховатости пола. Она тоже не должна быть с высоким коэффициентом теплоизоляции. Оптимальная толщина – от одного до трех миллиметров.

Бытуют разные мнения о том, подходит ли ламинат виниловый для инфракрасного пола. Грубо говоря, это покрытие представляет собой смесь ламината и линолеума, изготавливается из поливинилхлорида. Оно само по себе очень теплое и без системы обогрева. Его можно применять для разных помещений. Виниловый ламинат устойчив к воздействию влаги, можно постелить его в сауне, бане, ванной.

В целом, виниловое покрытие не нуждается в дополнительном обогреве. Но если вы решились утеплить такие полы, то инфракрасная пленочная система придется как нельзя кстати.

Подбирайте модели с замковым соединением, а не на клеевой основе. Максимальная температура нагрева винилового покрытия не должна быть выше 40 С. В комнате не следует укладывать ковровые покрытия и ставить мебель, вплотную примыкающую к полу.

Как выбрать?

Если выбор пал на инфракрасные полы как на источник основного отопления, необходимо покрыть ими 70-75% площади комнаты или помещения. Предпочитаете как дополнительный источник тепла – то на 40%. Все зависит от климата в вашей зоне проживания. В регионах с преобладанием холодных температур инфракрасные полы не смогут обеспечить полноценный прогрев как основной источник. Поэтому определите покрываемую площадь заранее, до приобретения пленок.

Для дома чаще выбирают полотно в ширину 50-60 см. Для других помещений, будь то офис или сауна, используют более широкие образцы.

Помещение продолговатого размера лучше оснастить двумя полосами с отдельным подключением. Допустимая длина для каждой полосы должна быть указана на упаковке материала.

Очень важное значение имеет место обустройства теплого пола. Для кухнонной зоны, туалета, ванной комнаты следует подобрать покрытие из ламината, обработанное влагостойкими веществами.

Обратите внимание на сертификаты качества, срок гарантии, насколько безопасен материал, из чего сделан, где рекомендуется применять.

Если вы хотите сэкономить время и силы, то есть альтернативный вариант – покупка готового совмещенного товара – ламината с пленками. Данная продукция имеет три слоя. Нагревательные детали помещены между подложкой и ламинатом. Все конструкция укладывается одновременно. Система готова полностью к монтажу, стоит только соединить провода между нагревателями и защелкнуть замки.

Где положить?

Как было сказано выше, пленочный теплый пол можно устанавливать во все помещения: кухня, спальная, ванная, туалет, баня, сауна, офис, гараж и другие. Если планируется переезд, то демонтировать полы не составит труда, их можно использовать заново. Но стоит помнить, что ее не укладывают под массивную мебель без ножек, под шкафы, стенки и прочие.

Кроме этого, пленки можно устанавливать как на полу, так и на стене, на наклонных поверхностях. В сельском хозяйстве с помощью нее утепляют сараи, теплицы, инкубаторы.

Инфракрасную пленку можно положить не только в помещении, но и на лоджии, и на балконе. Строительные нормативы не позволяют вывод центрального отопления на эти площади. Теплый пол для балкона можно и не монтировать. Вы сможете создать уют и тепло на балконе, лишь расстелив теплоизоляцию и прикрыв ковриком.

Когда наступает теплое время года – просто сворачиваете систему.

Правила монтажа

Технология укладки рассматриваемых нами пленок имеет свои особенности. Если вы решили самостоятельно монтировать систему теплых полов, предварительно ознакомьтесь с инструкцией к установке.

Некоторые важные правила, про которые не стоит забывать:

• Общая длина полос определяется с помощью заранее сделанной схемы, Оцените площадь и составьте план размещения нагревательных элементов, контактов и датчиков. Затем измерьте длину полос пленки. Стоит помнить про мебель, под которую вы не будете класть инфракрасный материал. Промежуток между стенами и пленкой должен составлять от 0,2 м;
• Нельзя устанавливать систему теплых полов около печей и каминов. Стелить пленку лучше в сухом и разогретом помещении. Старайтесь не гнуть материал;
