Арматура сливного бачка унитаза: как устроено и работает водосливное устройство. Как починить бачок унитаза своими руками: подробная инструкция Арматура сливного бачка с кнопкой

Арматура унитазного бачка является своего рода «начинкой, обеспечивающей работы по набору, удержанию и сливу воды.Материалом для изготовления арматуры может случить пластик или металл(латунь, сталь).

В этой статье мы познакомимся с тем, как отрегулировать арматуру в сливном бачке унитаза, а также с ее видами и особенностями.

В основном современные модели унитазов оснащены пластиковой арматурой. Она является достаточно долговечной, не подвергается коррозионным процессам и негативному влиянию химических веществ, присутствующих в воде.

Работа унитаза имеет прямую зависимость от правильной работы запорной арматуры, которая отвечает за сливание и подачу воды. На сегодняшний день на рынке сантехнической продукции можно увидеть множество разнообразных моделей этого устройства. Причем видов не много, так как запорная арматура является однотипной, подходящая для разных модификаций.

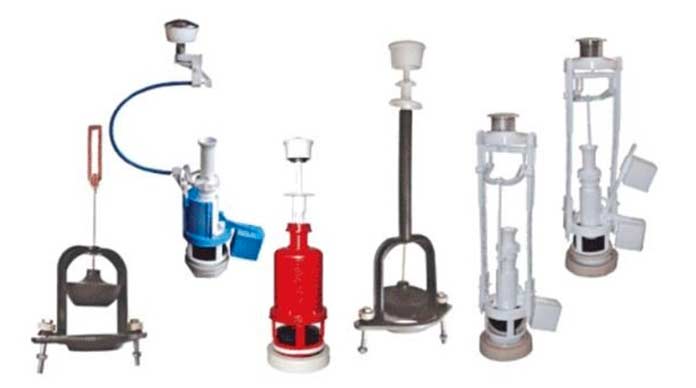

Запорная арматура по конструкции может быть раздельной и совмещенной.

Раньше для устройства унитаза пользовались только раздельной конфигурацией. В ней установка заливного и сливного клапана проходит по раздельности, и работают они автономно. Работа заливного клапана регулируется поплавком.

Когда вода в бачке поднимается и перекрывается поплавком под действием тяги.
Сливной узел представляет собой горловину с клапаном.

Клапан бывает двух видов - воздушным и механическим. Управляется педалью, кнопкой или клавишей.

Плюсом запорной арматуры является то, что при поломке можно заменить или отремонтировать только поврежденный узел, а не менять всю систему.

Это сказывается на семейном бюджете и облегчает монтажные и демонтажные работы. Поэтому использование таких систем актуально и в настоящее время.

Элитный класс представляет новейшие модели продукции, в которых использована запорная арматура в новой конструкции. В ней общая система соединяет клапаны слива и залива.

Настройка такого вида арматуры достаточно сложная. Но при правильной установке гарантирует безопасную и безукоризненную работу блока.

Недостаток этой системы заключается в необходимости полной замены при поломке и затруднительный ремонт.

Запорную арматуру отличает и материал изготовления.

В основном для ее производства используют полимерные материалы. Качество составляющих пластик материалов определяет качество работы и долговечность.
Фурнитуру из металла выделяют как наиболее прочная и долговечная. Данные материалы характеризуются влагоустойчивостью и стойкостью к механическому воздействию.

Использование единой запорной металлической арматуры предусмотрено производителями только для элитных моделей. Раздельные системы могут быть установлены в любой унитаз.

Верхняя и нижняя запорная арматура для унитаза

Запорную арматуру делят по таким признакам, как место установки и способ подачи воды.

От того с какой стороны бочка ее встраивают, будет зависеть конструкция системы, что обязательно будет учитываться при замене поврежденных элементов.

Различия при установлении имеют арматуры с верхней и нижней подачей воды. Обе системы предполагают закрытие клапана воздействием управляющей тяги, которая соединяется с поплавком, представляющий собой емкость из пластика или пенопласта.

Устанавливая арматуру необходимо провести тщательную балансировку. Это нужно для продуктивной работы системы, которая имеет зависимость от уровня воды сливного бочка.

В отечественных унитазах устанавливают арматуру с верхней подачей воды.

Эту систему размещают в боковую часть бачка.

Недостатком данной конструкции является шум, который создает система подавая воду.

Унитазы зарубежных производителей оснащены, в основном, запорной арматурой с нижней подводкой воды. Эта конструкция бесшумна, более комфортная и обеспечивающая модели стильный вид.

Верхняя система устанавливается после монтажных работ в бачке, а нижняя арматура устраивается до его расположения на конструкции.

Сливной клапан устроен намного проще, чем узел подачи воды.

Здесь нет запорных механизмов, так как эта конструкция в этом не нуждается. Управляется сливной клапан тягой.

Она представляет собой цепочку или штангу.

Раньше при устройстве унитаза повсеместно использовали рычаг, располагаемый с боку или в верху сливного бачка.

Сейчас в основном модели оснащены кнопкой.

Такой механизм предусматривает два режима слива воды. При разной интенсивности нажатия кнопки может быть произведен либо полный слив бачка либо половины.

Нажимая на рычаг или кнопку происходит открытие заслонки, которая закрывает верхний штуцер и вода сливается в унитаз. Затем под весом заслонки она возвращается на свое место и клапан закрывается.

Процесс установки запорной арматуры унитаза

Можно использовать и отдельную арматуру, но будет лучше и проще использовать фирменные системы, идущие в комплекте с унитазами. В таком случае точно все элементы будут соответствовать.

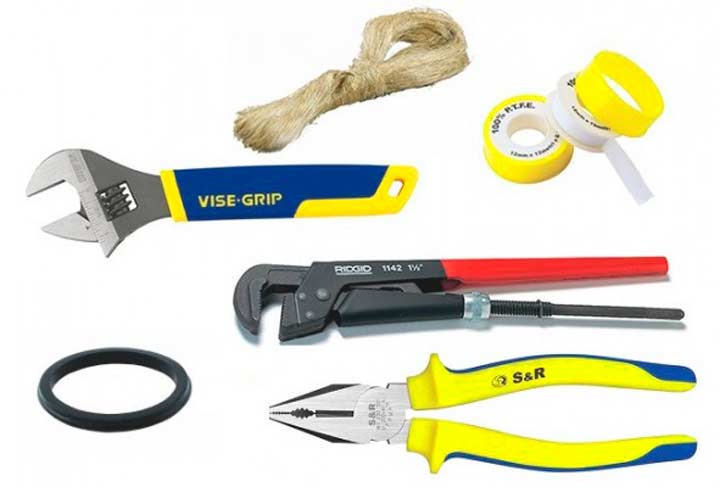

Материалы, которые потребуются для выполнения работы по установлению бачка:

Начинать работы по монтажу бачка следует с основания сливного устройства. Резиновую прокладку стелят между дном и основанием бачка. После бачек непосредственно ставится на унитаз, установив между ними резиновое кольцо, предотвращающее соприкосновения их поверхностей между собой.

Прикручивание бачка к унитазу делается при помощи болтов.

Здесь самым главным является хорошее закрепление резиновой прокладки, для предотвращения протеканий.

Для верхней арматуры эти элементы не нужны, так как она находится над водой. Эти узлы монтируют и после установления бачка.

Монтаж для одного и другого вида в принципе одинаков. Трубку просовывают через отверстие в бачке и закручивают с двух сторон с помощью гаек.

Следующим этапом идет присоединение гибкого шланга к стояку водопровода, а именно к штуцеру, и устанавливают кран, позволяющий при проведении ремонтных работ перекрывать воду в унитазе.

Современный шланг оснащен гаечно-прокладочным зажимом, который обеспечивает надежное соединение. Но сантехники обычно перестраховываются и пользуются при этом фумой.

Подведя бачек к водопроводу будет необходимо отрегулировать поплавок. Вода по уровню должна быть примерно на пятнадцать сантиметров пониже, чем кромка бачка.

Заключается установка оборудованием механизма слива воды. Верхний элемент вставляют через отверстие в крышке и закрепляют декоративным элементом, закрывающим отверстие.

Стоимость услуг

Несколько факторов влияют на цену услуг по замене арматуры бачка унитаза.

Такие как:

1. характер работы и уровень сложности;
2. дополнительные работы.

Стоимость демонтажа и установки новой арматуры составляет от пятисот до восьмисот рублей, а за замену сливного бачка придется заплатить около двух тысяч рублей.

За установление дорогой сантехники многие фирмы пользуются дополнительным коэффициентом. Вообще качественные работы по замене сливного бачка и цена никак не связаны. Фирм огромное множество и все работают по разным ценовым категориям.

В процессе эксплуатации сливного бачка могут возникать такие проблемы как, например, подтекание или постоянное течение воды. Причина может быть в тяге или в мембране, при этом потребуется их замена.

Если затруднено наполнение бачка, то нужно в первую очередь проверить соединения и подводящий шланг.

Если вы не разбираетесь в этом, то во избежание неприятностей лучше обратиться за помощью к квалифицированным специалистам.

Внутренняя начинка бачка – не слишком сложное устройство, но его поломка может существенно снизить комфортные ощущения для жильцов дома. Бывает, что все выглядит нормально, но работа сливного механизма оставляет желать лучшего.

Для устранения проблем понадобится правильная настройка арматуры унитаза. Эту процедуру обязательно выполняют при установке сантехники, а позднее работу слива приходится периодически корректировать.

Если вы столкнулись с такой проблемой, наш материал поможет быстро решить ее, даже не прибегая к помощи специалистов. Мы расскажем как наладить работу сливного устройства унитаза. Для наглядности материал содержит тематические фото и видеоролики.

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает , который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью .

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Для управления поступлением и отключением воды используют , в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Материалы для изготовления устройств

На нижнем конце запорного клапана имеется резиновая прокладка, износ которой приводит к постоянному протеканию воды в унитаз

Иногда наблюдается следующая неприятная ситуация: , причем бачок либо наполняется только частично, либо и вовсе остается практически пустым. Скорее всего, виноват запорный механизм, который установлен неправильно либо износился.

Замену механизма слива воды производим так:

Галерея изображений

Подключение воды к бачку унитаза может производиться снизу или сбоку — это зависит как от конструкции самого унитаза, так и от особенностей системы водоснабжения. Арматура для сливного бачка с боковой подводкой проста в обслуживании и надежна, а ее цена находится на доступном уровне. При этом свои функции она выполняет в полной мере, поэтому при обустройстве недорогого санузла уместно выбрать именно ее.

Функции арматуры для бачка:

• автоматический набор нужного количества воды;
• слив определенного количества воды в унитаз;
• защита от перелива.

Боковой подвод проще подключить к системе водоснабжения, особенно когда речь идет о домах старой застройки, в которых водорозетки рассчитаны именно на такое подключение. В современных универсальных арматурах с боковым подводом роль спускного элемента может играть как шток, так и кнопка.

Наше предложение

В Москве качественную арматуру с боковым подключением вы можете купить в интернет-магазине «Сантехкомплект». Мы работаем с российскими брендами «АНИ Пласт», «Инкоэр», «РБМ» и «Уклад», продукция которых высоко ценится за стабильно высокое качество и доступные цены.

В продаже есть штоковые и кнопочные арматуры, в том числе двухрежимные. Если вам нужна помощь в выборе или подсказка по характеристикам понравившейся вам модели, позвоните нашим менеджерам, и они помогут вам разобраться и оформить заказ. Номер для вашего города вы можете найти в верхней части страницы.

Независимо от модели и марки сливного бачка унитаза принципиальное назначение запорной арматуры сливного бачка неизменно:

• открыть подачу воды, если он пуст;
• перекрыть воду при его заполнении.

Комплект арматуры сливного бачка состоит из следующих элементов:

• механизм сливной (в его состав входят сифон с крышкой и герметичная прокладка между сливной трубой и бачком);
• рычаг регулировки струи (подсоединяется к водопроводной трубе посредством шарового крана);
• поплавок (регулирует уровень наполнения бачка). Соединен с механизмом слива спицей.

Конструкция механизмов слива и наполнения бачка зависят от типа его установки.

Тип 1 – бачок, подвешенный высоко над унитазом. Этот тип знаком почти каждому жителю нашей страны. Не слишком притязательный на вид, он, тем не менее, обладает неоспоримыми преимуществами:

• простота конструкции (что позволяет легко отремонтировать его своими силами);
• большая скорость, с которой поток оды устремляется с высоты в чашу унитаза.

Тип 2 – сливной бачок, устанавливаемый на полке унитаза. В большинстве современных квартир и общественных заведений используется именно такой тип устройства.

Тип 3 – бачок, встроенный в стену. Он больше похож на полиэтиленовую толстостенную канистру.

Все манипуляции по замене арматуры такого бачка производятся через отверстие кнопки слива .

Для того, чтобы успешно установить унитаз или биде, нужно знать, каким должен быть , это нужно для того, чтобы трубы не забивались и не изнашивались раньше времени. Самая важная и актуальная информация.

Если унитаз «не течет», то расход воды минимален. Тем не менее, помимо платы за воду, необходимо регулярно поверять счетчики воды. О стоимости, условиях и периодичности этой процедуры , здесь немало полезных советов, как сэкономить на поверке счетчиков!

Механизм сливного устройства ^

Вряд ли следует рассматривать в наше время устройство сливной арматуры для подвесных конструкций: они давно утратили актуальность.

Поэтому в дальнейшем мы будем говорить только о запорной арматуре наиболее распространенных видов – бачков, устанавливаемых непосредственно на унитазы.

По способу приведения в действие сливного устройства механизмы делятся на две группы:

1. вытяжные (штоковые). Для того, чтобы привести в действие устройство это группы, надо при помощи ручки поднять верх шток, запирающий сливное отверстие.

   В современных моделях бачков такой механизм практически не встречается. Он сохранился только в достаточно старых моделях;

2. нажимные (кнопочные). Механизмы этой группы делятся, в свою очередь, на две подгруппы:

1. Кройдон-клапан. Состоит из корпуса, оси рычага поплавкового, поршня и седла. Поплавковый рычаг приводит в движение поршень.

   Движение поршня в кройдон-клапанах – вертикальное. Установлена такая конструкция в бачках старого образца.

2. Поршневой клапан . В этой конструкции ось рычага поплавкового закреплена в шплинте, расщепленном надвое.

   Двигаясь, рычаг заставляет двигаться поршень в горизонтальном направлении. Поршень, соприкасаясь периодически с седлом, регулирует подачу воды в бачок.

   На конце поршня смонтирована прокладка, которая и перекрывает водный поток в момент давления поршня на седло. Бачки с поршневыми клапанами стоят во многих российских квартирах.

3. Мембранный клапан . В конструкции такого типа вместо поршневой прокладки устанавливается мембрана (резиновая или силиконовая).

   Пластиковый поршень, двигаясь под действием рычага, перемещает и мембрану. Она перекрывает вход воды. Мембранный клапан является последним достижением в производстве сливных бачков.

Помимо сантехники, воду можно использовать для дополнительного обогрева помещений. В последнее время популярность набирают теплые водяные полы, создающие оптимальный микроклимат в квартире. О том, как это можно организовать, читайте в статье , это не такое и дорогое удовольствие, а вот польза от того, что ноги постоянно находятся в тепле — неоспорима!

Летние отключения воды не страшны, если у вас есть водонагреватель. Одна из самых популярных в России фирм — компания Термекс, про ее водонагреватели емкостью 80 и более литров читайте , пусть в Вашем доме всегда будет комфортно.

Способ наполнения бачка ^

Наполняться бачок может двумя способами:

• через боковой подвод воды;
• через нижний подвод воды.

Бачок с боковым подводом заполняется водой с шумом, тогда как при нижнем подводе вода заполняет емкость практически бесшумно.

Но многие производители стали дополнять арматуру бачка с боковым подводом отводной трубкой. Она изготовлена из мягкого пластика и выводит струю воды в нижнюю зону емкости.

Благодаря такому дополнению, сливные бачки с боковым подводом шуметь перестали.

В каких случаях возникает вопрос о замене арматуры ^

Сливные бачки, поступающие в торговые сети, как правило, оборудованы необходимым комплектом арматуры.

И основной массе пользователей не интересно, какие именно механизмы обеспечивают нормальное функционирование устройства.

Но проходит время, и бачок перестает справляться со своей задачей. Именно в этот момент пользователю приходится знакомиться с его устройством, решать проблему приобретения запасных частей.

Причем, проблема заключается не в том, что их сложно купить, а в том, как купить качественный товар.

Качество арматуры сливного бачка играет огромную роль в его нормальном функционировании.

Именно неисправные механизмы являются причиной различных неполадок. Например, в чашу унитаза начинает просачиваться вода, из-а чего белоснежная поверхность чаши унитаза покрывается рыжими потеками.

Более подробно про типы, стоимость, размеры унитазов и биде, каков типичный , способы установки и советы по выбору читайте только на нашем сайте.

Канализационные трубы требуют периодической прочистки. Про способы прочистки, стоимость, специальные аппараты для этой процедуры и многое другое , пусть Ваша система канализации функционирует так, как ей положено.

Или механизм смыва перестает контролировать объем спускаемой воды. Такие неприятности могут произойти по разным причинам, но наиболее распространенные из них следующие:

• невысокое качество пластиковых элементов механизмов приводит к их искривлению. Такой же эффект может дать слишком резкий перепад температуры воды даже если в бачке установлена высококачественная арматура;
• многие механизмы импортного производства (в них используются мембранные поплавковые клапаны) не выдерживают качества нашей воды : жесткой, имеющей большое количество примесей (например, хлора). Для защиты импортного оборудования приходится иногда ставить фильтры грубой и тонкой очистки на входе водопроводной трубы в квартиру;
• при использовании материалов низкого качества для изготовления арматуры сливных бачков, она подвергается преждевременному старению и истиранию .

Итак, в каких случаях возникает необходимость замены арматуры:

• непрерывное поступление воды в бачок . Такая «авария» может случиться из-за перекоса поплавкового рычага.

  Но если после его регулировки ничего не изменилось, значит, поплавок имеет повреждение : он пропускает воду внутрь, становится от этого тяжелее и опускается на дно. В таком случае вам придется приобрести новый поплавок.

  Стоит он совсем недорого – всего около 4 рублей . Но на практике в случае неисправности поплавка меняют весь поплавковый клапан . Этот узел стоит в среднем 200 – 300 рублей .

• Непрерывное поступление воды в унитаз. Причина этому одна – повреждена мембрана сифона сливного бачка. В таком случае выход один: замена мембраны.

Стоимость этого элемента зависит от способа его изготовления:

• штампованные мембраны стоят 6 рублей ;
• формованные с вулканизацией – 30 рублей .

Многие пользователи часто задумываются: а стоит ли производить замену отдельных элементов арматуры бачков?

Ведь если механизм начинает изнашиваться, то за одной поломкой будут следовать другие. Надежнее заменить весь комплект арматуры.

Кроме того, отыскать, скажем, мембрану или поплавок для сливного бачка импортного производства очень сложно. А замена детали на «неродную» часто не приводит к ожидаемому результату .

Если вы решили заменить комплект арматуры в сливном бачке. Цена вопроса ^

Стоимость комплекта арматуры для бачка Cersanit польского производства с нижним подводом воды — 650 рублей. В комплект входит:

• клапан выпускной;
• клапан наполнительный;
• кольцо уплотнительное;
• штуцер пластмассовый BAS 24;
• кнопка и втулка металлизированные.

Арматура для бачка Vidima стоит 1250 рублей . Но для изделий этой марки можно отдельно заказать мембрану . Обойдется это в 300 рублей.

Сливное устройство для бачка Hybner с функцией stop стоит 1800 рублей.

Сливной клапан бачка испанского производства Jika стоит 2800 рублей . Изделие выпускается в двух исполнениях:

• высота кнопки коротка;
• высота кнопки увеличена.

Сливной клапан Jika может использоваться в сливных бачках ROCA и JIKA коллекций:

• dama senso;
• victoria;
• vega и др.

Арматура отечественного производства стоит гораздо дешевле. Так, например, арматура «Уклад» (производится в Пскове) обойдется покупателю от 250 до 340 рублей.

Причем производитель заявляет, что все пластиковые элементы изготавливаются из первичного полипропилена, а запорные клапаны выпускаются с добавлением каучука натурального.

Интересные варианты предлагает рязанская компания «Центр отопительного оборудования и сантехники». Они выпускают арматуру марки «РБМ» с тремя типами клапанов:

• прямого действия;
• мембранным;
• противодавления.

Их можно применять в баках как с боковой, так и нижней подводкой воды. Есть у них модели со штоковым и кнопочным механизмами пуска.

Универсальная конструкция:

• со штоковым механизмом стоит от 99 рублей ;
• с мембранным клапаном противодавления (кнопочная) стоит от 205 рублей .
